多功能智能门锁控制器设计

1. 项目背景与意义

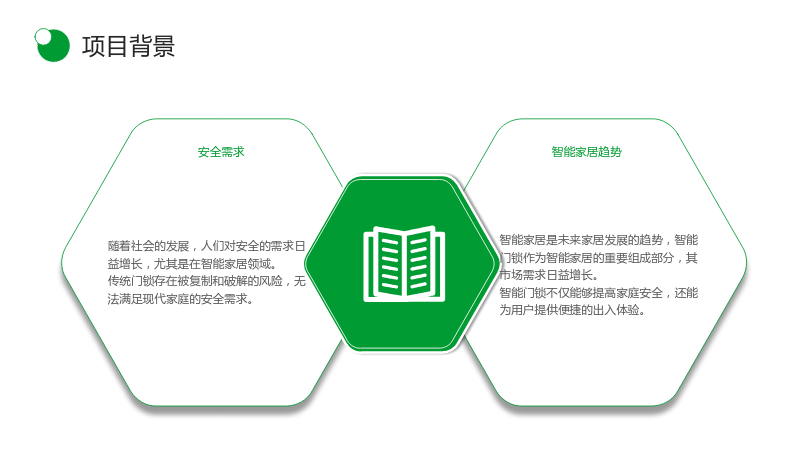

1.1 项目背景

1.1.1 安全需求

随着社会的发展，人们对安全的需求日益增长，尤其是在智能家居领域。
传统门锁存在被复制和破解的风险，无法满足现代家庭的安全需求。

1.1.2 智能家居趋势

智能家居是未来家居发展的趋势，智能门锁作为智能家居的重要组成部分，其市场需求日益增长。
智能门锁不仅能够提高家庭安全，还能为用户提供便捷的出入体验。

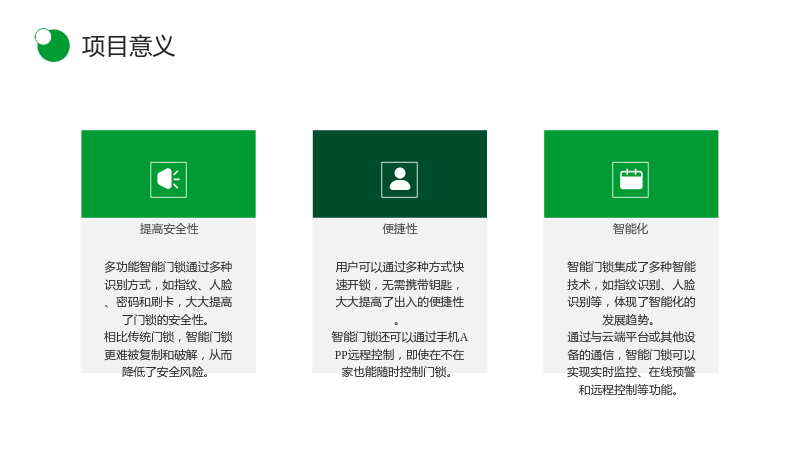

1.2 项目意义

1.2.1 提高安全性

多功能智能门锁通过多种识别方式，如指纹、人脸、密码和刷卡，大大提高了门锁的安全性。
相比传统门锁，智能门锁更难被复制和破解，从而降低了安全风险。

1.2.2 便捷性

用户可以通过多种方式快速开锁，无需携带钥匙，大大提高了出入的便捷性。
智能门锁还可以通过手机APP远程控制，即使在不在家也能随时控制门锁。

1.2.3 智能化

智能门锁集成了多种智能技术，如指纹识别、人脸识别等，体现了智能化的发展趋势。
通过与云端平台或其他设备的通信，智能门锁可以实现实时监控、在线预警和远程控制等功能。

2. 系统设计方案

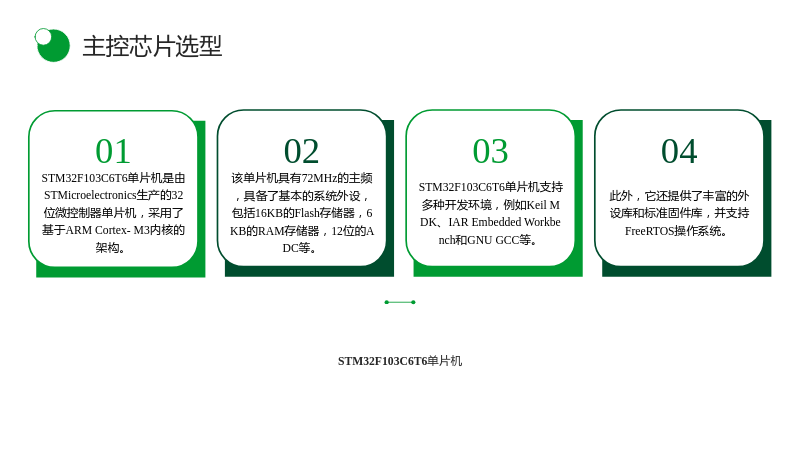

2.1 主控芯片选型

2.1.1 STM32F103C6T6单片机

STM32F103C6T6单片机是由STMicroelectronics生产的32位微控制器单片机，采用了基于ARM Cortex-M3内核的架构。
该单片机具有72MHz的主频，具备了基本的系统外设，包括16KB的Flash存储器，6KB的RAM存储器，12位的ADC等。
STM32F103C6T6单片机支持多种开发环境，例如Keil MDK、IAR Embedded Workbench和GNU GCC等。
此外，它还提供了丰富的外设库和标准固件库，并支持FreeRTOS操作系统。

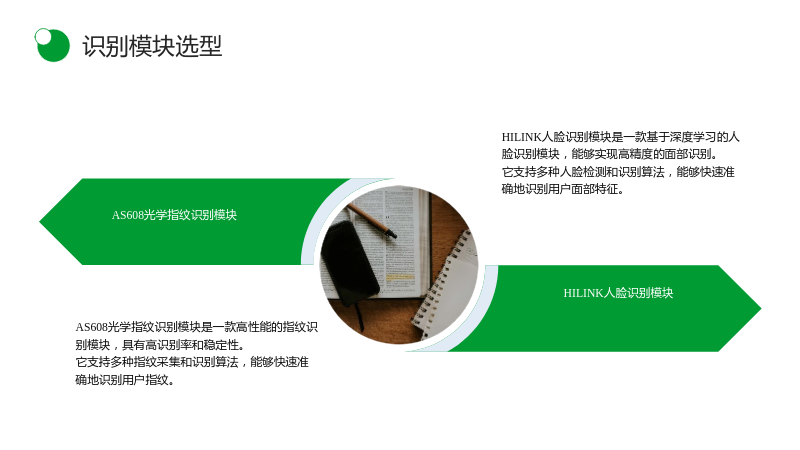

2.2 识别模块选型

2.2.1 AS608光学指纹识别模块

AS608光学指纹识别模块是一款高性能的指纹识别模块，具有高识别率和稳定性。
它支持多种指纹采集和识别算法，能够快速准确地识别用户指纹。

2.2.2 HILINK人脸识别模块

HILINK人脸识别模块是一款基于深度学习的人脸识别模块，能够实现高精度的面部识别。
它支持多种人脸检测和识别算法，能够快速准确地识别用户面部特征。

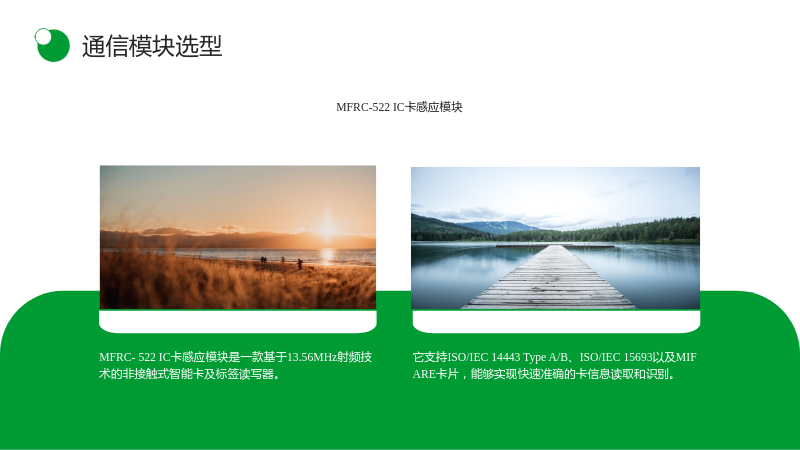

2.3 通信模块选型

2.3.1 MFRC-522 IC卡感应模块

MFRC-522 IC卡感应模块是一款基于13.56MHz射频技术的非接触式智能卡及标签读写器。
它支持ISO/IEC 14443 Type A/B、ISO/IEC 15693以及MIFARE卡片，能够实现快速准确的卡信息读取和识别。

3. 系统硬件设计

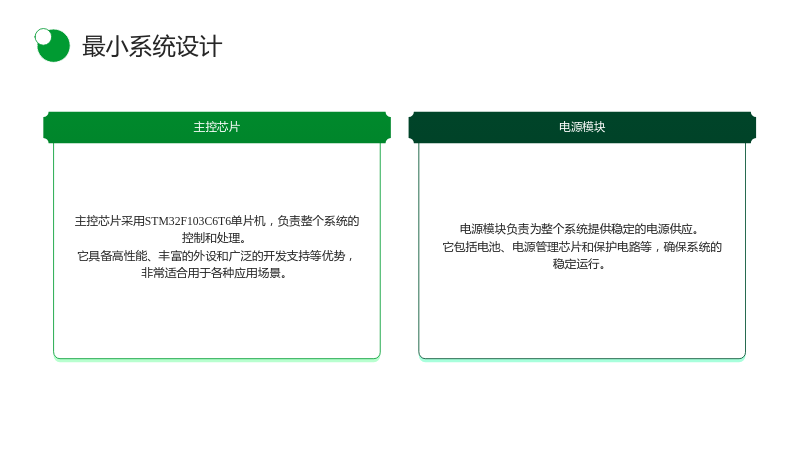

3.1 最小系统设计

3.1.1 主控芯片

主控芯片采用STM32F103C6T6单片机，负责整个系统的控制和处理。
它具备高性能、丰富的外设和广泛的开发支持等优势，非常适合用于各种应用场景。

3.1.2 电源模块

电源模块负责为整个系统提供稳定的电源供应。
它包括电池、电源管理芯片和保护电路等，确保系统的稳定运行。

3.2 各单元电路设计

3.2.1 电机驱动电路

电机驱动电路负责驱动门锁的运动，实现自动开锁和关闭锁的功能。
它包括驱动芯片、电机和相关的保护电路等，确保电机的安全和稳定运行。

3.2.2 显示电路

显示电路负责显示系统信息和操作提示。
它包括OLED显示屏、驱动芯片和相关电路等，提供清晰的显示效果。

4. 系统软件设计

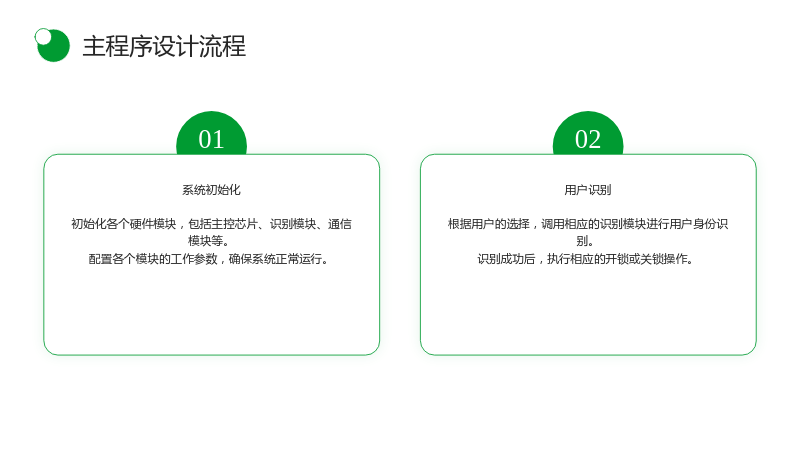

4.1 主程序设计流程

4.1.1 系统初始化

初始化各个硬件模块，包括主控芯片、识别模块、通信模块等。
配置各个模块的工作参数，确保系统正常运行。

4.1.2 用户识别

根据用户的选择，调用相应的识别模块进行用户身份识别。
识别成功后，执行相应的开锁或关锁操作。

4.2 射频模块工作流程

4.2.1 卡信息读取

通过MFRC-522 IC卡感应模块读取IC卡信息。
验证IC卡的有效性，如卡号、密码等。

4.2.2 开锁操作

验证成功后，发送开锁指令给电机驱动电路，驱动电机开锁。
开锁成功后，提示用户开锁成功，并更新系统状态。

5. 系统测试

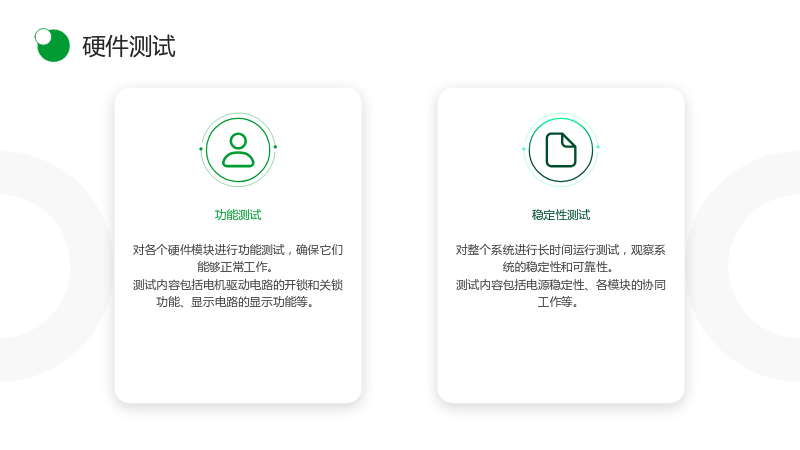

5.1 硬件测试

5.1.1 功能测试

对各个硬件模块进行功能测试，确保它们能够正常工作。
测试内容包括电机驱动电路的开锁和关锁功能、显示电路的显示功能等。

5.1.2 稳定性测试

对整个系统进行长时间运行测试，观察系统的稳定性和可靠性。
测试内容包括电源稳定性、各模块的协同工作等。

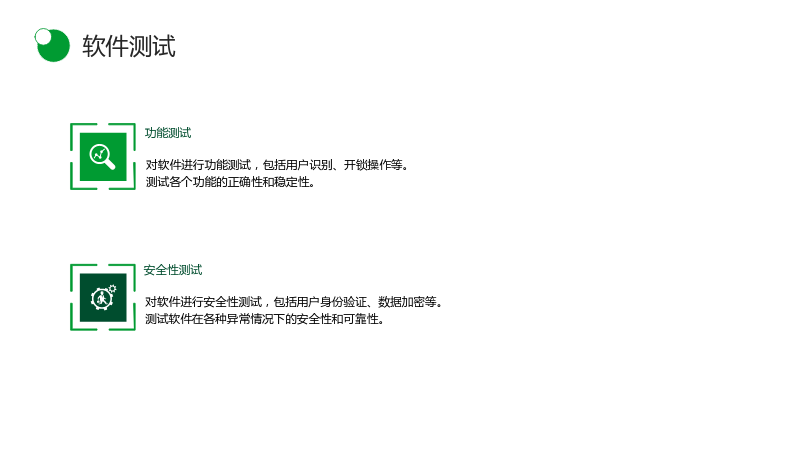

5.2 软件测试

5.2.1 功能测试

对软件进行功能测试，包括用户识别、开锁操作等。
测试各个功能的正确性和稳定性。

5.2.2 安全性测试

对软件进行安全性测试，包括用户身份验证、数据加密等。
测试软件在各种异常情况下的安全性和可靠性。

6. 总结

智能门锁作为智能家居的重要组成部分，其市场需求日益增长。多功能智能门锁控制器设计项目，通过集成多种识别方式，如指纹、人脸、密码和刷卡，大大提高了门锁的安全性。同时，用户可以通过多种方式快速开锁，无需携带钥匙，大大提高了出入的便捷性。智能门锁集成了多种智能技术，如指纹识别、人脸识别等，体现了智能化的发展趋势。通过与云端平台或其他设备的通信，智能门锁可以实现实时监控、在线预警和远程控制等功能。该项目具有广泛的应用前景，有望在智能家居领域取得突破性进展。
