基于51单片机的空调温度控制系统的设计与研究
1. 系统概述
1.1 项目背景
1.1.1 空调市场的需求
- 随着全球气温的不断升高，人们对空调的需求也在不断增加。
- 空调作为调节室内温度的重要工具，已经成为现代生活中不可或缺的一部分。
- 人们对空调的使用频率和依赖程度也在不断提高，导致空调的能源消耗也在不断增加。
1.1.2 空调控制系统的需求
- 传统的空调控制系统主要通过手动控制来调节温度，无法实现自动化的控制。
- 用户在使用空调时需要手动调节温度，无法实现恒温控制，影响用户的使用体验。
- 传统的空调控制系统无法实现智能化的控制，无法根据用户的实际需求自动调节温度。
1.2 项目目标

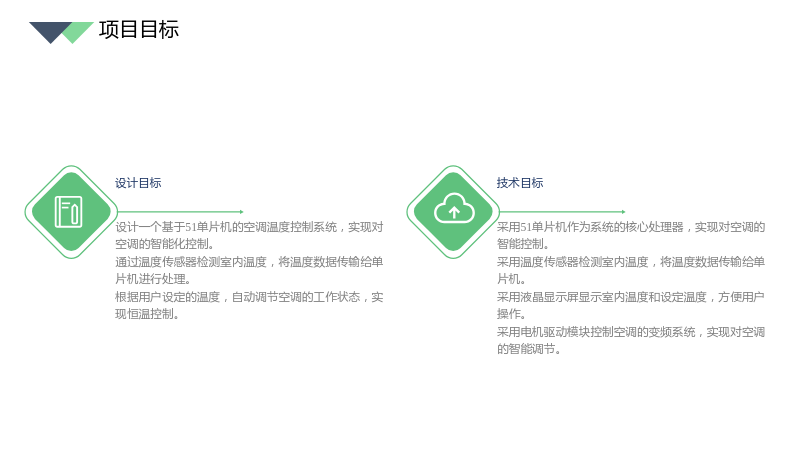

1.2.1 设计目标
- 设计一个基于51单片机的空调温度控制系统，实现对空调的智能化控制。
- 通过温度传感器检测室内温度，将温度数据传输给单片机进行处理。
- 根据用户设定的温度，自动调节空调的工作状态，实现恒温控制。
1.2.2 技术目标
- 采用51单片机作为系统的核心处理器，实现对空调的智能控制。
- 采用温度传感器检测室内温度，将温度数据传输给单片机。
- 采用液晶显示屏显示室内温度和设定温度，方便用户操作。
- 采用电机驱动模块控制空调的变频系统，实现对空调的智能调节。
1.3 项目意义
1.3.1 节能减排
- 通过智能化的控制，实现对空调的精准控制，降低能源消耗。
- 减少空调的使用频率，降低空调对环境的影响。
1.3.2 提高用户体验
- 通过液晶显示屏显示室内温度和设定温度，方便用户操作。
- 实现恒温控制，提高用户的使用体验。
- 采用智能化的控制，实现对空调的自动调节，减少用户的手动操作。
1.3.3 推动智能家居的发展
- 随着智能家居的不断发展，空调温度控制系统的设计和应用将越来越广泛。
- 通过对空调温度控制系统的研发，可以为智能家居的发展提供技术支持。
2. 系统设计与实现
2.1 系统总体设计
2.1.1 系统组成
- 51单片机作为系统的核心处理器，负责对温度数据的处理和控制指令的发送。
- 温度传感器负责检测室内温度，将温度数据传输给单片机。
- 液晶显示屏负责显示室内温度和设定温度，方便用户操作。
- 电机驱动模块负责控制空调的变频系统，实现对空调的智能调节。
2.1.2 系统工作原理
- 温度传感器检测室内温度，将温度数据传输给单片机。
- 单片机对温度数据进行处理，并根据用户设定的温度，控制电机驱动模块，实现对空调的智能调节。
- 液晶显示屏显示室内温度和设定温度，方便用户操作。
2.2 系统详细设计

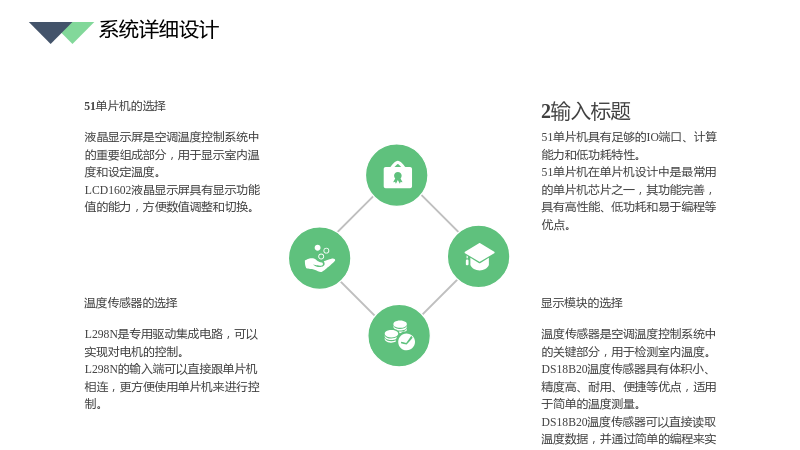

2.2.1 51单片机的选择
- 51单片机具有足够的IO端口、计算能力和低功耗特性。
- 51单片机在单片机设计中是最常用的单片机芯片之一，其功能完善，具有高性能、低功耗和易于编程等优点。
2.2.2 温度传感器的选择
- 温度传感器是空调温度控制系统中的关键部分，用于检测室内温度。
- DS18B20温度传感器具有体积小、精度高、耐用、便捷等优点，适用于简单的温度测量。
- DS18B20温度传感器可以直接读取温度数据，并通过简单的编程来实现9到12位数字值的读数。
2.2.3 显示模块的选择
- 液晶显示屏是空调温度控制系统中的重要组成部分，用于显示室内温度和设定温度。
- LCD1602液晶显示屏具有显示功能值的能力，方便数值调整和切换。
2.2.4 电机及驱动模块的选择
- L298N是专用驱动集成电路，可以实现对电机的控制。
- L298N的输入端可以直接跟单片机相连，更方便使用单片机来进行控制。
2.3 系统硬件设计

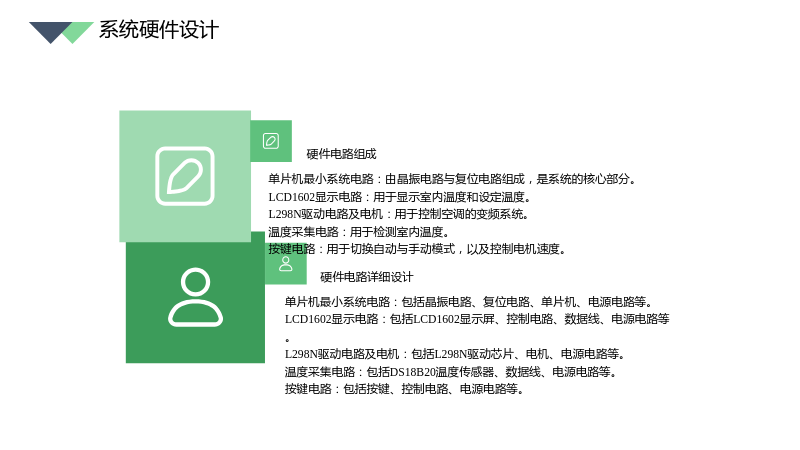

2.3.1 硬件电路组成
- 单片机最小系统电路：由晶振电路与复位电路组成，是系统的核心部分。
- LCD1602显示电路：用于显示室内温度和设定温度。
- L298N驱动电路及电机：用于控制空调的变频系统。
- 温度采集电路：用于检测室内温度。
- 按键电路：用于切换自动与手动模式，以及控制电机速度。
2.3.2 硬件电路详细设计
- 单片机最小系统电路：包括晶振电路、复位电路、单片机、电源电路等。
- LCD1602显示电路：包括LCD1602显示屏、控制电路、数据线、电源电路等。
- L298N驱动电路及电机：包括L298N驱动芯片、电机、电源电路等。
- 温度采集电路：包括DS18B20温度传感器、数据线、电源电路等。
- 按键电路：包括按键、控制电路、电源电路等。
2.4 系统软件设计

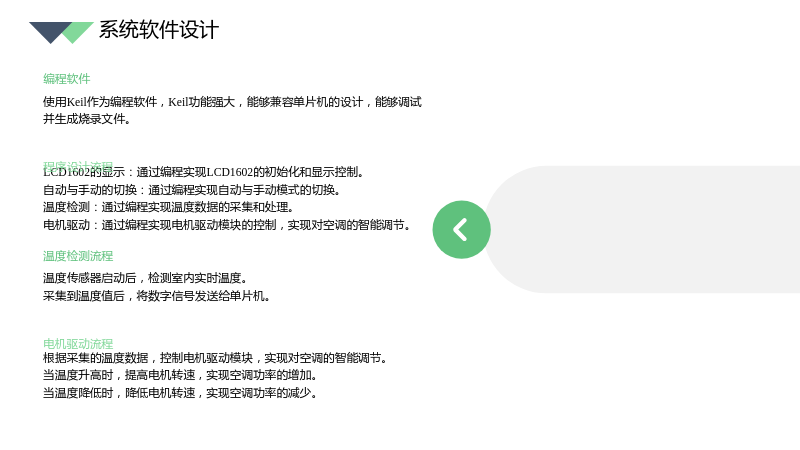

2.4.1 编程软件
- 使用Keil作为编程软件，Keil功能强大，能够兼容单片机的设计，能够调试并生成烧录文件。
2.4.2 程序设计流程
- LCD1602的显示：通过编程实现LCD1602的初始化和显示控制。
- 自动与手动的切换：通过编程实现自动与手动模式的切换。
- 温度检测：通过编程实现温度数据的采集和处理。
- 电机驱动：通过编程实现电机驱动模块的控制，实现对空调的智能调节。
2.4.3 温度检测流程
- 温度传感器启动后，检测室内实时温度。
- 采集到温度值后，将数字信号发送给单片机。
2.4.4 电机驱动流程
- 根据采集的温度数据，控制电机驱动模块，实现对空调的智能调节。
- 当温度升高时，提高电机转速，实现空调功率的增加。
- 当温度降低时，降低电机转速，实现空调功率的减少。
2.5 系统测试与调试
2.5.1 测试目的
- 测试系统是否能够实现对空调的智能控制。
- 测试系统是否能够准确地检测室内温度。
- 测试系统是否能够准确地显示室内温度和设定温度。
2.5.2 测试方法
- 分别对系统的硬件和软件进行测试。
- 对温度传感器进行温度测试，验证其准确性。
- 对LCD1602显示屏进行显示测试，验证其显示效果。
- 对电机驱动模块进行电机测试，验证其控制效果。
- 对整个系统进行联调测试，验证系统的整体性能。
2.5.3 测试结果
- 硬件测试结果：各硬件电路均正常工作，无故障。
- 软件测试结果：程序运行正常，能够实现对空调的智能控制。
- 温度传感器测试结果：温度传感器准确，能够准确地检测室内温度。
- LCD1602显示屏测试结果：显示屏显示效果良好，能够准确地显示室内温度和设定温度。
- 电机驱动模块测试结果：电机驱动模块控制效果良好，能够准确地控制电机。
- 联调测试结果：整个系统运行正常，能够实现对空调的智能控制。
3. 结论与展望

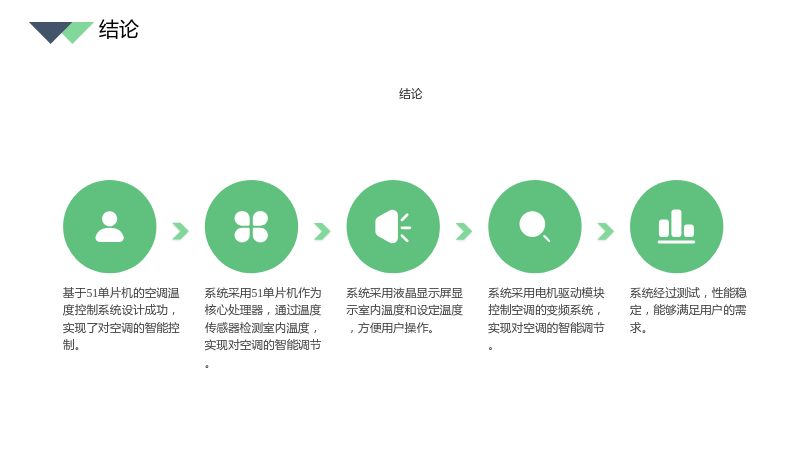

3.1 结论
3.1 结论
- 基于51单片机的空调温度控制系统设计成功，实现了对空调的智能控制。
- 系统采用51单片机作为核心处理器，通过温度传感器检测室内温度，实现对空调的智能调节。
- 系统采用液晶显示屏显示室内温度和设定温度，方便用户操作。
- 系统采用电机驱动模块控制空调的变频系统，实现对空调的智能调节。
- 系统经过测试，性能稳定，能够满足用户的需求。
3.2 展望
3.2 展望
- 进一步优化系统的设计，提高系统的性能和稳定性。
- 进一步扩展系统的功能，实现更多的智能控制功能。
- 进一步降低系统的成本，使其更具有市场竞争力。
- 进一步推广系统的应用，使其在更多的领域得到应用。
