电源变换器技术详解

1. 电源变换器概述

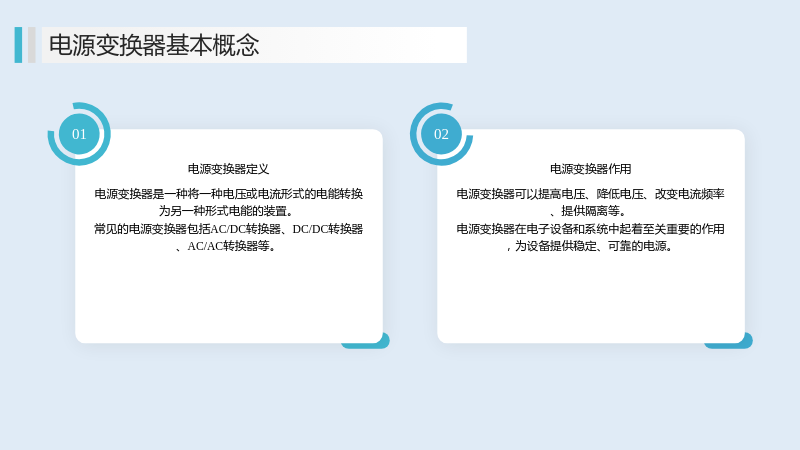

1.1 电源变换器基本概念

1.1.1 电源变换器定义

• 电源变换器是一种将一种电压或电流形式的电能转换为另一种形式电能的装置。
• 常见的电源变换器包括AC/DC转换器、DC/DC转换器、AC/AC转换器等。

1.1.2 电源变换器作用

• 电源变换器可以提高电压、降低电压、改变电流频率、提供隔离等。
• 电源变换器在电子设备和系统中起着至关重要的作用，为设备提供稳定、可靠的电源。

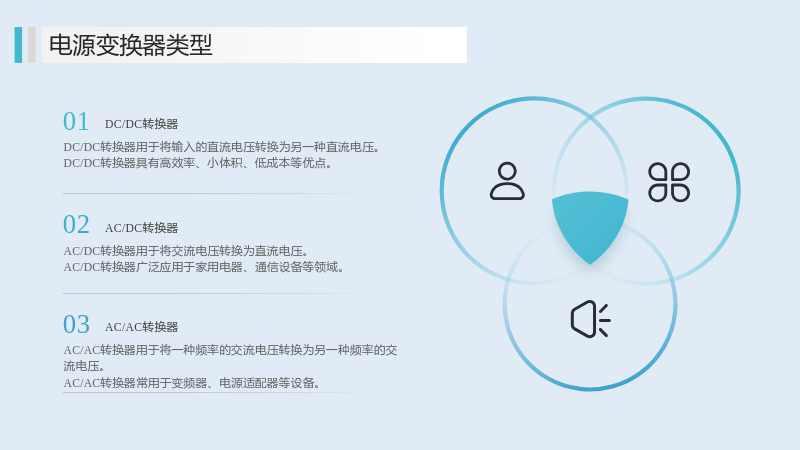

1.2 电源变换器类型

1.2.1 DC/DC转换器

• DC/DC转换器用于将输入的直流电压转换为另一种直流电压。
• DC/DC转换器具有高效率、小体积、低成本等优点。

1.2.2 AC/DC转换器

• AC/DC转换器用于将交流电压转换为直流电压。
• AC/DC转换器广泛应用于家用电器、通信设备等领域。

1.2.3 AC/AC转换器

• AC/AC转换器用于将一种频率的交流电压转换为另一种频率的交流电压。
• AC/AC转换器常用于变频器、电源适配器等设备。

2. DC/DC转换器技术详解

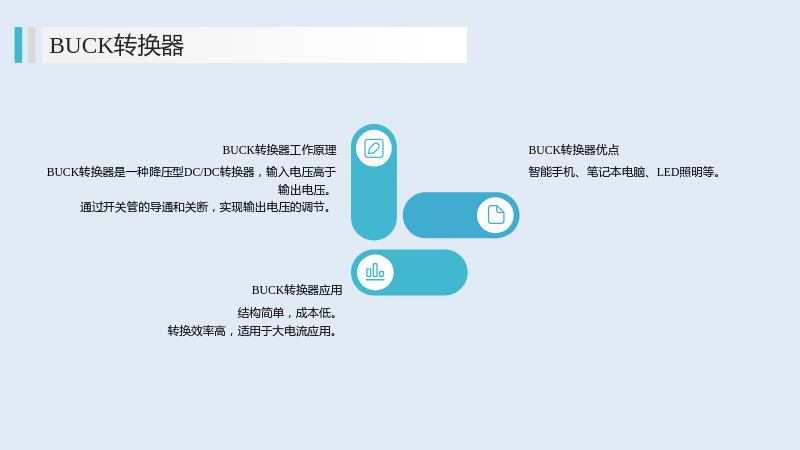

2.1 BUCK转换器

2.1.1 BUCK转换器工作原理

• BUCK转换器是一种降压型DC/DC转换器，输入电压高于输出电压。
• 通过开关管的导通和关断，实现输出电压的调节。

2.1.2 BUCK转换器优点

• 结构简单，成本低。
• 转换效率高，适用于大电流应用。

2.1.3 BUCK转换器应用

• 智能手机、笔记本电脑、LED照明等。

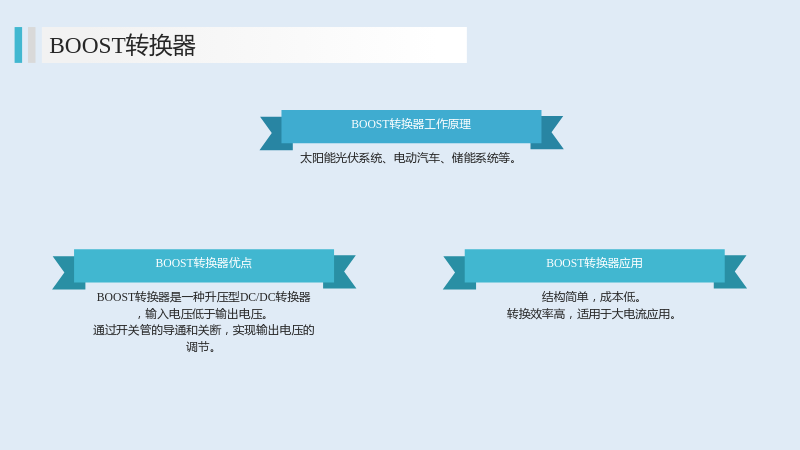

2.2 BOOST转换器

2.2.1 BOOST转换器工作原理

• BOOST转换器是一种升压型DC/DC转换器，输入电压低于输出电压。
• 通过开关管的导通和关断，实现输出电压的调节。

2.2.2 BOOST转换器优点

• 结构简单，成本低。
• 转换效率高，适用于大电流应用。

2.2.3 BOOST转换器应用

• 太阳能光伏系统、电动汽车、储能系统等。

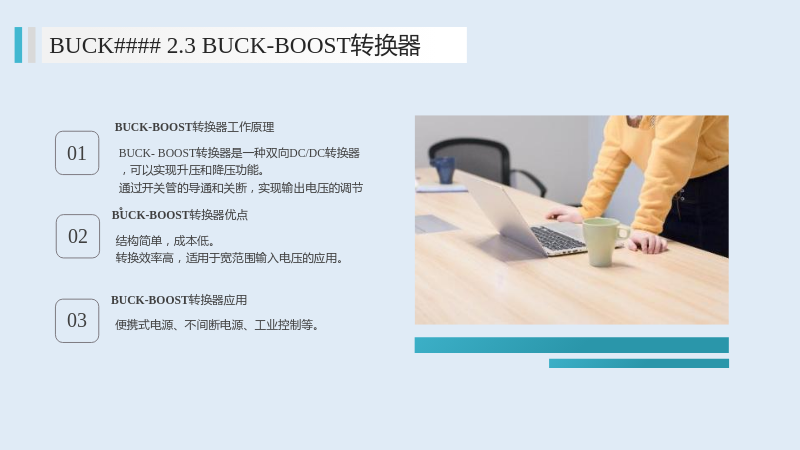

2.3 BUCK#### 2.3 BUCK-BOOST转换器

2.3.1 BUCK-BOOST转换器工作原理

• BUCK-BOOST转换器是一种双向DC/DC转换器，可以实现升压和降压功能。
• 通过开关管的导通和关断，实现输出电压的调节。

2.3.2 BUCK-BOOST转换器优点

• 结构简单，成本低。
• 转换效率高，适用于宽范围输入电压的应用。

2.3.3 BUCK-BOOST转换器应用

• 便携式电源、不间断电源、工业控制等。

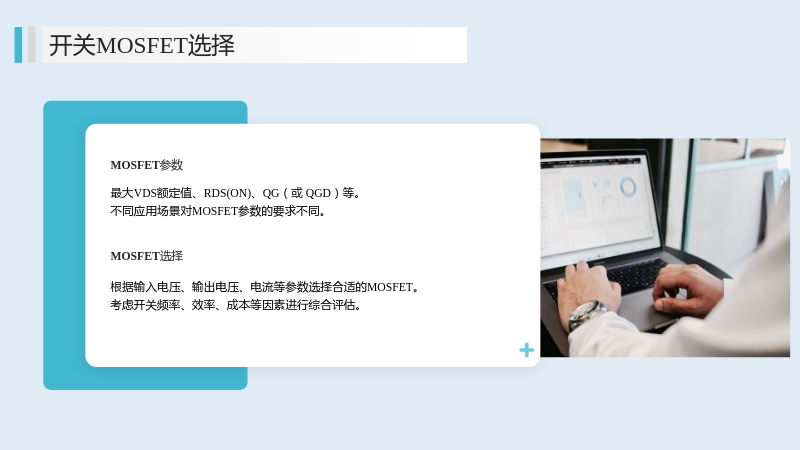

2.4 开关MOSFET选择

2.4.1 MOSFET参数

• 最大VDS额定值、RDS(ON)、QG（或 QGD）等。
• 不同应用场景对MOSFET参数的要求不同。

2.4.2 MOSFET选择

• 根据输入电压、输出电压、电流等参数选择合适的MOSFET。
• 考虑开关频率、效率、成本等因素进行综合评估。

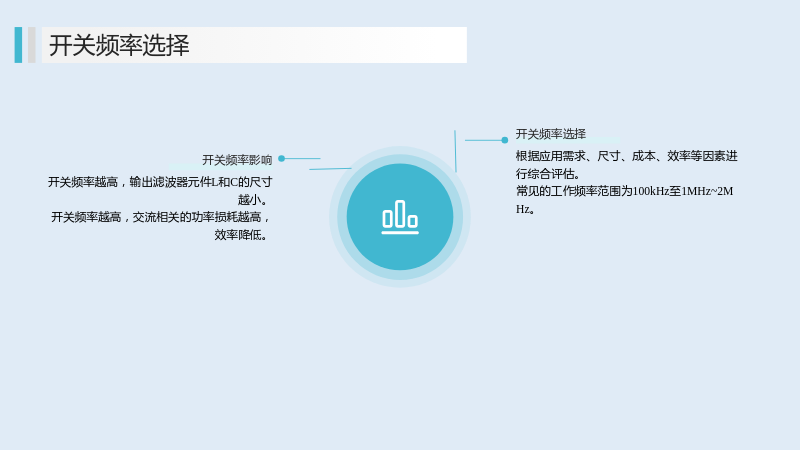

2.5 开关频率选择

2.5.1 开关频率影响

• 开关频率越高，输出滤波器元件L和C的尺寸越小。
• 开关频率越高，交流相关的功率损耗越高，效率降低。

2.5.2 开关频率选择

• 根据应用需求、尺寸、成本、效率等因素进行综合评估。
• 常见的工作频率范围为100kHz至1MHz~2MHz。

2.6 三种脉冲调制方式

2.6.1 PWM脉冲宽度调整模式

• 通过调整脉冲宽度（Ton）实现输出电压的调节。
• 适用于宽范围负载变化的应用。

2.6.2 PFM脉冲频率调整模式

• 通过调整脉冲频率（Toff）实现输出电压的调节。
• 适用于轻载或超轻载应用，提高效率。

2.6.3 PSM脉冲跳跃调整模式

• 通过跳掉一些不需要的脉冲实现输出电压的调节。
• 适用于轻载或超轻载应用，提高效率。

3. DC/DC转换器应用案例

3.1 智能手机电源管理

3.1.1 智能手机电源需求

• 智能手机需要多个电压等级的电源，如3.3V、1.8V、1.2V等。
• 电源变换器需满足高效率、小体积、低功耗等要求。

3.1.2 应用案例分析

• BUCK转换器用于降压，提供3.3V、1.8V等电压等级。
• BOOST转换器用于升压，提供1.2V等电压等级。
• BUCK-BOOST转换器用于双向电压变换，实现灵活的电压调节。

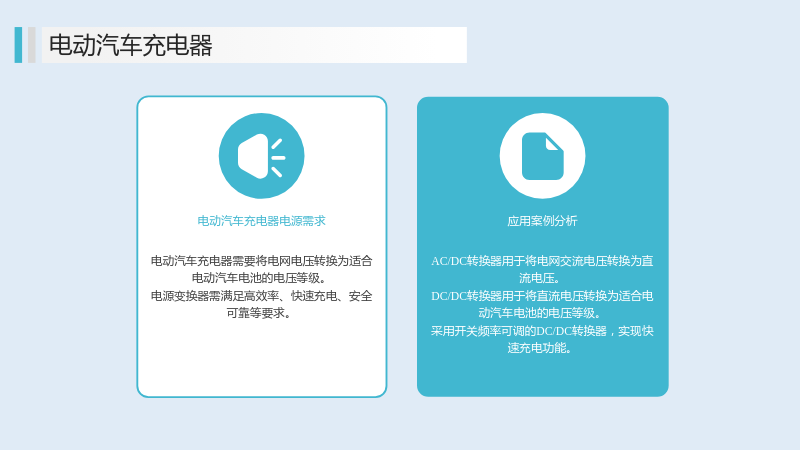

3.2 电动汽车充电器

3.2.1 电动汽车充电器电源需求

• 电动汽车充电器需要将电网电压转换为适合电动汽车电池的电压等级。
• 电源变换器需满足高效率、快速充电、安全可靠等要求。

3.2.2 应用案例分析

• AC/DC转换器用于将电网交流电压转换为直流电压。
• DC/DC转换器用于将直流电压转换为适合电动汽车电池的电压等级。
• 采用开关频率可调的DC/DC转换器，实现快速充电功能。

3.3 太阳能光伏系统

3.3.1 太阳能光伏系统电源需求

• 太阳能光伏系统需要将太阳能转换为可利用的电能。
• 电源变换器需满足高效率、宽输入电压范围、稳定输出等要求。

3.3.2 应用案例分析

• BOOST转换器用于升压，将太阳能电池板的输出电压提升至适合的电压等级。
• DC/DC转换器用于降压，将升压后的电压转换为适合负载的电压等级。
• 采用MPPT（最大功率点跟踪）技术，实现高效率的太阳能发电。

4. 电源变换器发展趋势

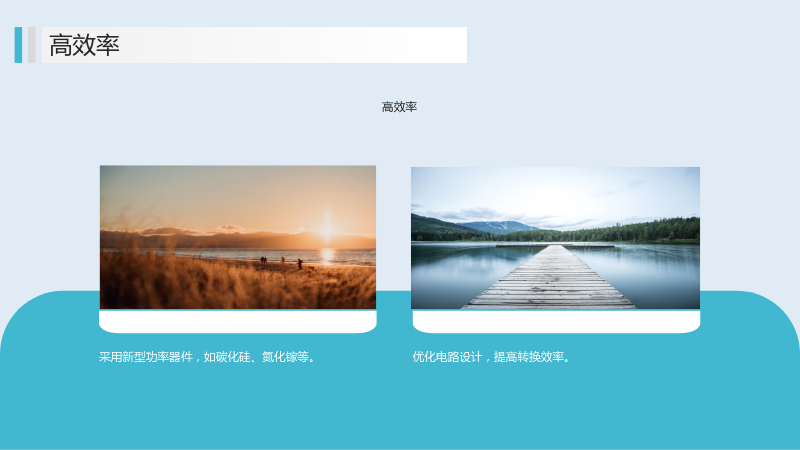

4.1 高效率

4.1 高效率

• 采用新型功率器件，如碳化硅、氮化镓等。
• 优化电路设计，提高转换效率。

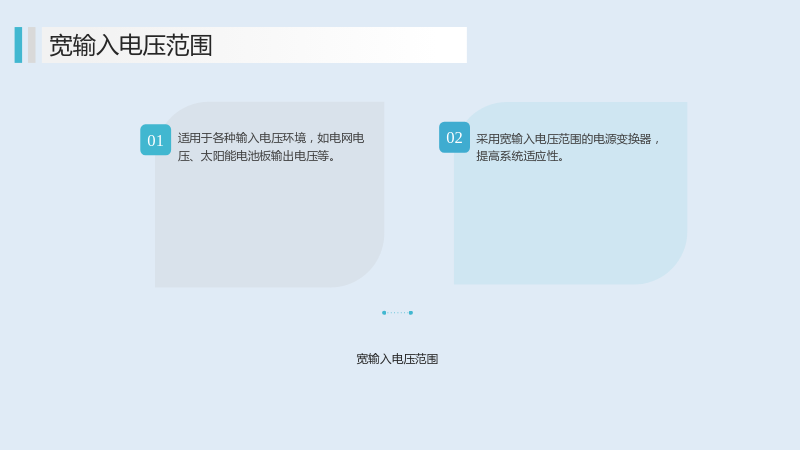

4.2 宽输入电压范围

4.2 宽输入电压范围

• 适用于各种输入电压环境，如电网电压、太阳能电池板输出电压等。
• 采用宽输入电压范围的电源变换器，提高系统适应性。

4.3 集成化

4.3 集成化

• 集成多个电源变换器功能于一体，减小体积，降低成本。
• 采用模块化设计，提高系统的灵活性和可维护性。

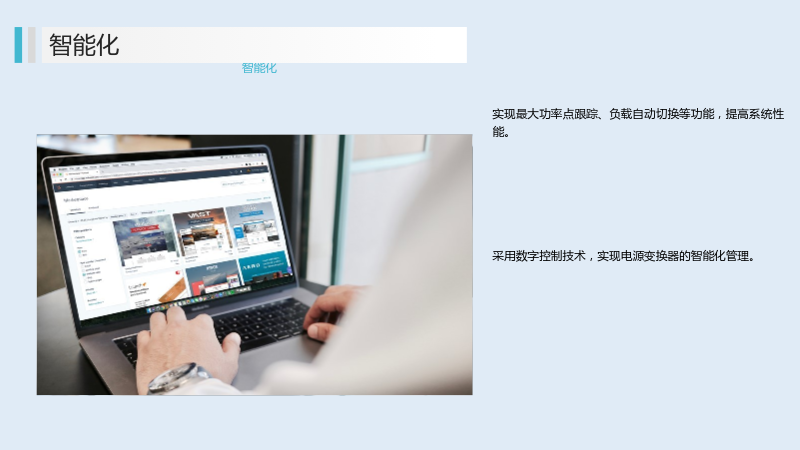

4.4 智能化

4.4 智能化

• 采用数字控制技术，实现电源变换器的智能化管理。
• 实现最大功率点跟踪、负载自动切换等功能，提高系统性能。

5. 结论

电源变换器在现代电子设备和系统中发挥着至关重要的作用，其技术也在不断发展和创新。通过深入了解电源变换器的工作原理、类型、应用案例和趋势，可以为相关领域的研究和应用提供有益的参考。随着技术的进步，电源变换器将在未来发挥更大的作用，为各种应用提供更加高效、稳定、可靠的电源解决方案。
