单绳缠绕式矿用提升机设计与分析

1. 提升机设计与应用概述

1.1 提升机的重要性

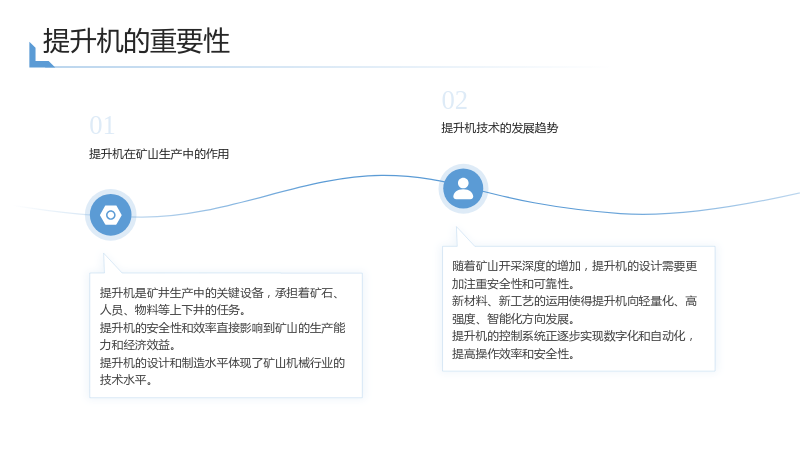

1.1.1 提升机在矿山生产中的作用

• 提升机是矿井生产中的关键设备，承担着矿石、人员、物料等上下井的任务。
• 提升机的安全性和效率直接影响到矿山的生产能力和经济效益。
• 提升机的设计和制造水平体现了矿山机械行业的技术水平。

1.1.2 提升机技术的发展趋势

• 随着矿山开采深度的增加，提升机的设计需要更加注重安全性和可靠性。
• 新材料、新工艺的运用使得提升机向轻量化、高强度、智能化方向发展。
• 提升机的控制系统正逐步实现数字化和自动化，提高操作效率和安全性。

1.2 单绳缠绕式提升机的工作原理

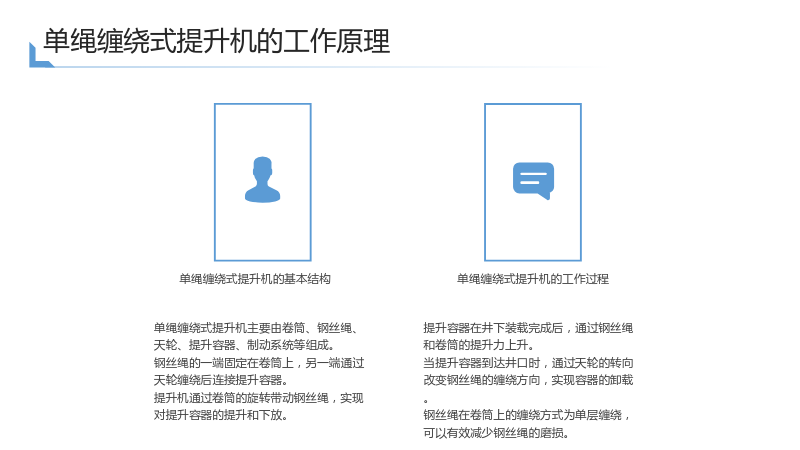

1.2.1 单绳缠绕式提升机的基本结构

• 单绳缠绕式提升机主要由卷筒、钢丝绳、天轮、提升容器、制动系统等组成。
• 钢丝绳的一端固定在卷筒上，另一端通过天轮缠绕后连接提升容器。
• 提升机通过卷筒的旋转带动钢丝绳，实现对提升容器的提升和下放。

1.2.2 单绳缠绕式提升机的工作过程

• 提升容器在井下装载完成后，通过钢丝绳和卷筒的提升力上升。
• 当提升容器到达井口时，通过天轮的转向改变钢丝绳的缠绕方向，实现容器的卸载。
• 钢丝绳在卷筒上的缠绕方式为单层缠绕，可以有效减少钢丝绳的磨损。

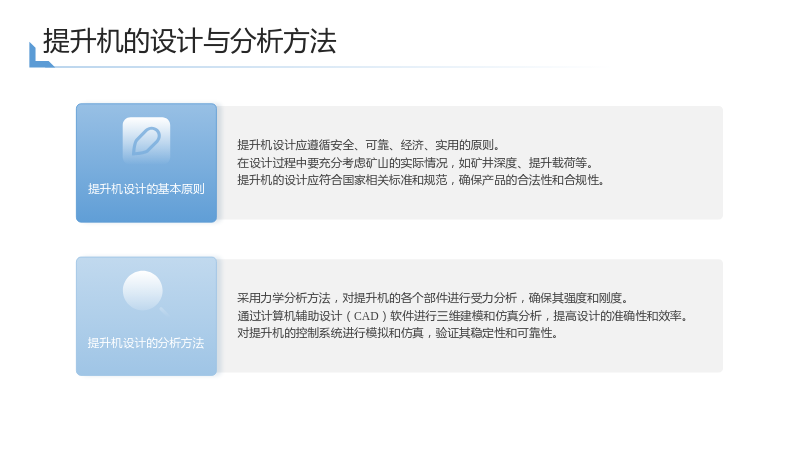

1.3 提升机的设计与分析方法

1.3.1 提升机设计的基本原则

• 提升机设计应遵循安全、可靠、经济、实用的原则。
• 在设计过程中要充分考虑矿山的实际情况，如矿井深度、提升载荷等。
• 提升机的设计应符合国家相关标准和规范，确保产品的合法性和合规性。

1.3.2 提升机设计的分析方法

• 采用力学分析方法，对提升机的各个部件进行受力分析，确保其强度和刚度。
• 通过计算机辅助设计（CAD）软件进行三维建模和仿真分析，提高设计的准确性和效率。
• 对提升机的控制系统进行模拟和仿真，验证其稳定性和可靠性。

2. 提升机主轴装置的设计与分析

2.1 主轴装置的功能与要求

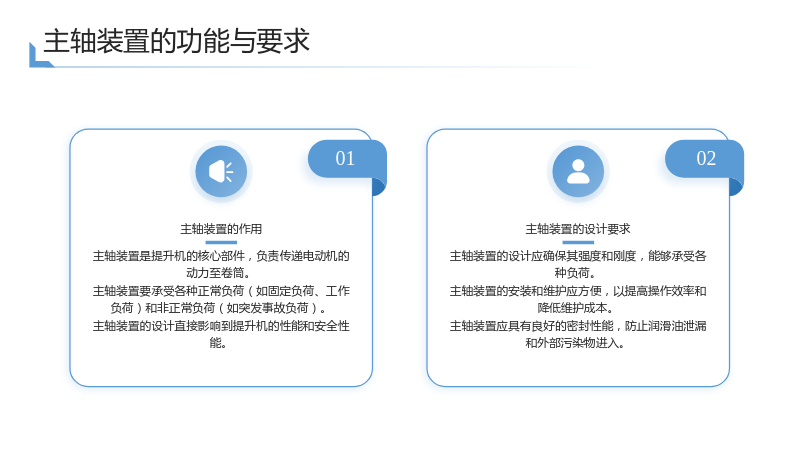

2.1.1 主轴装置的作用

• 主轴装置是提升机的核心部件，负责传递电动机的动力至卷筒。
• 主轴装置要承受各种正常负荷（如固定负荷、工作负荷）和非正常负荷（如突发事故负荷）。
• 主轴装置的设计直接影响到提升机的性能和安全性能。

2.1.2 主轴装置的设计要求

• 主轴装置的设计应确保其强度和刚度，能够承受各种负荷。
• 主轴装置的安装和维护应方便，以提高操作效率和降低维护成本。
• 主轴装置应具有良好的密封性能，防止润滑油泄漏和外部污染物进入。

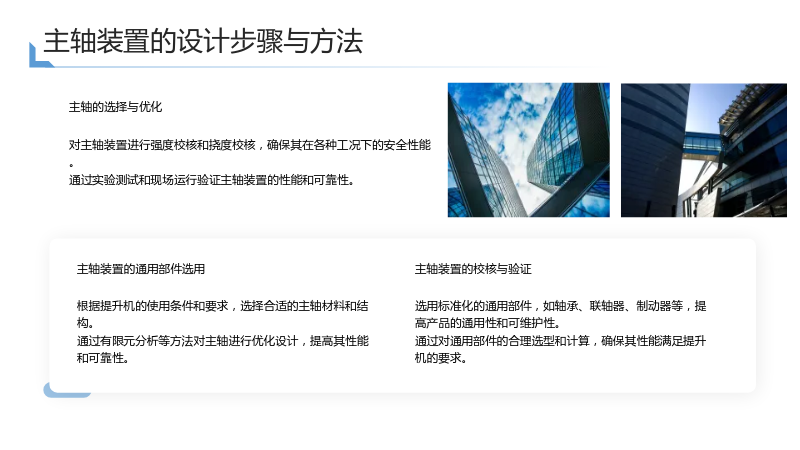

2.2 主轴装置的设计步骤与方法

2.2.1 主轴的选择与优化

• 根据提升机的使用条件和要求，选择合适的主轴材料和结构。
• 通过有限元分析等方法对主轴进行优化设计，提高其性能和可靠性。

2.2.2 主轴装置的通用部件选用

• 选用标准化的通用部件，如轴承、联轴器、制动器等，提高产品的通用性和可维护性。
• 通过对通用部件的合理选型和计算，确保其性能满足提升机的要求。

2.2.3 主轴装置的校核与验证

• 对主轴装置进行强度校核和挠度校核，确保其在各种工况下的安全性能。
• 通过实验测试和现场运行验证主轴装置的性能和可靠性。

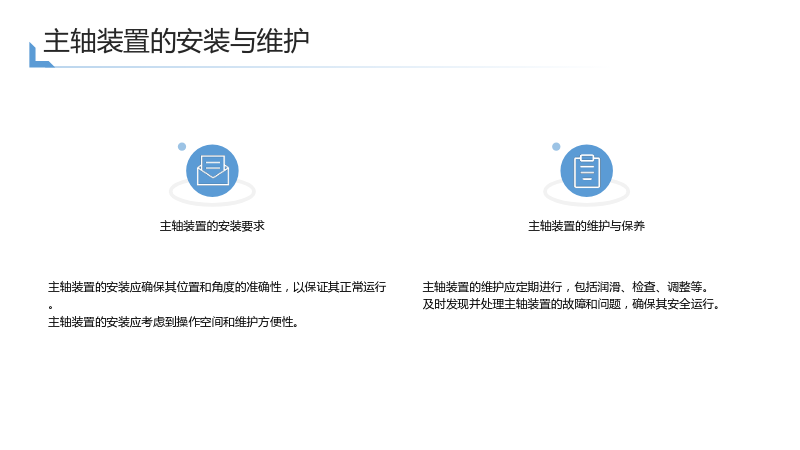

2.3 主轴装置的安装与维护

2.3.1 主轴装置的安装要求

• 主轴装置的安装应确保其位置和角度的准确性，以保证其正常运行。
• 主轴装置的安装应考虑到操作空间和维护方便性。

2.3.2 主轴装置的维护与保养

• 主轴装置的维护应定期进行，包括润滑、检查、调整等。
• 及时发现并处理主轴装置的故障和问题，确保其安全运行。

3. 提升机控制系统的设计与分析

3.1 提升机控制系统的功能与要求

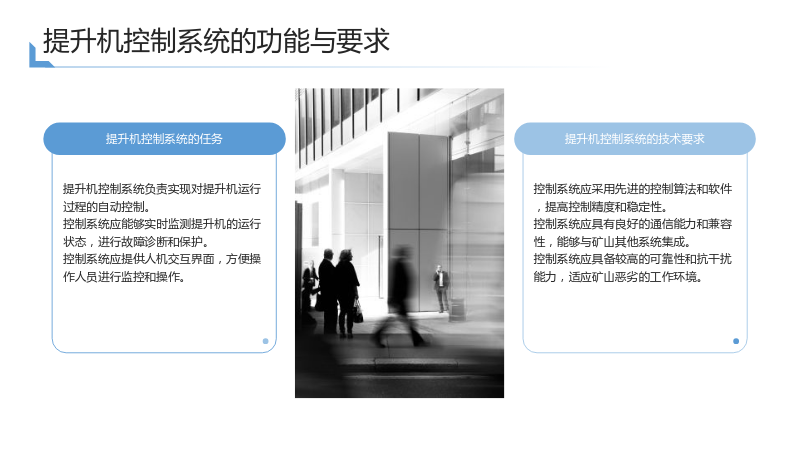

3.1.1 提升机控制系统的任务

• 提升机控制系统负责实现对提升机运行过程的自动控制。
• 控制系统应能够实时监测提升机的运行状态，进行故障诊断和保护。
• 控制系统应提供人机交互界面，方便操作人员进行监控和操作。

3.1.2 提升机控制系统的技术要求

• 控制系统应采用先进的控制算法和软件，提高控制精度和稳定性。
• 控制系统应具有良好的通信能力和兼容性，能够与矿山其他系统集成。
• 控制系统应具备较高的可靠性和抗干扰能力，适应矿山恶劣的工作环境。

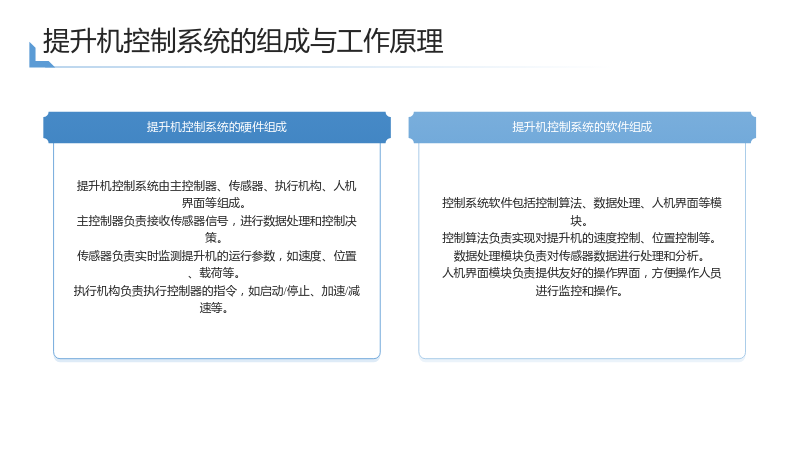

3.2 提升机控制系统的组成与工作原理

3.2.1 提升机控制系统的硬件组成

• 提升机控制系统由主控制器、传感器、执行机构、人机界面等组成。
• 主控制器负责接收传感器信号，进行数据处理和控制决策。
• 传感器负责实时监测提升机的运行参数，如速度、位置、载荷等。
• 执行机构负责执行控制器的指令，如启动/停止、加速/减速等。

3.2.2 提升机控制系统的软件组成

• 控制系统软件包括控制算法、数据处理、人机界面等模块。
• 控制算法负责实现对提升机的速度控制、位置控制等。
• 数据处理模块负责对传感器数据进行处理和分析。
• 人机界面模块负责提供友好的操作界面，方便操作人员进行监控和操作。

3.3 提升机控制系统的实现与验证

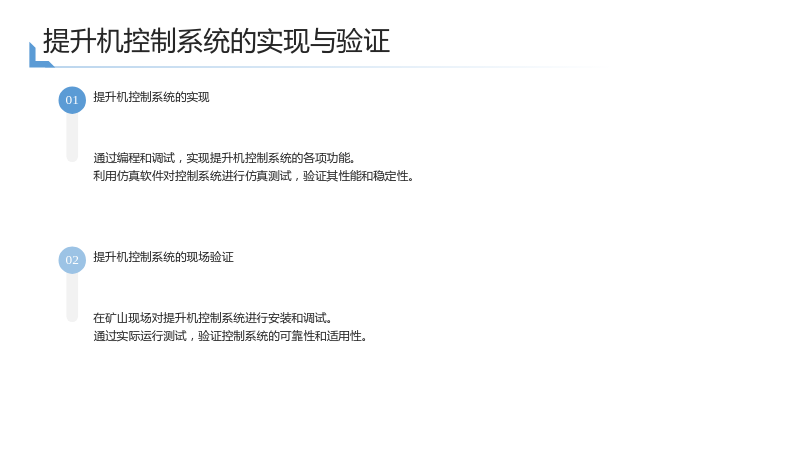

3.3.1 提升机控制系统的实现

• 通过编程和调试，实现提升机控制系统的各项功能。
• 利用仿真软件对控制系统进行仿真测试，验证其性能和稳定性。

3.3.2 提升机控制系统的现场验证

• 在矿山现场对提升机控制系统进行安装和调试。
• 通过实际运行测试，验证控制系统的可靠性和适用性。

4. 提升机的安全设计与分析

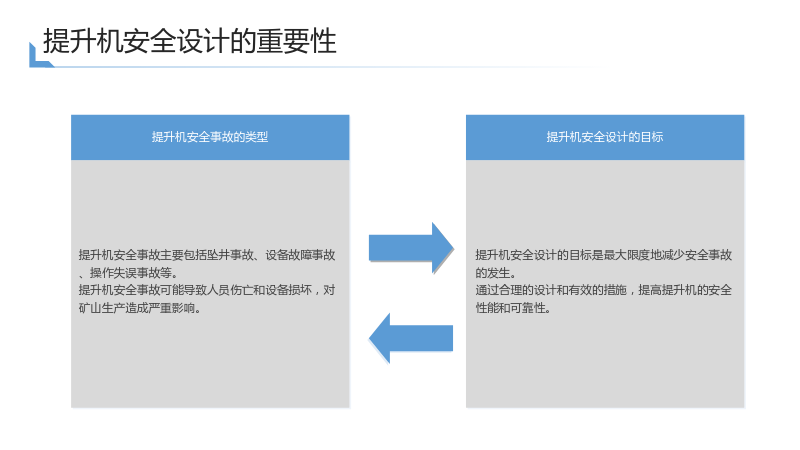

4.1 提升机安全设计的重要性

4.1.1 提升机安全事故的类型

• 提升机安全事故主要包括坠井事故、设备故障事故、操作失误事故等。
• 提升机安全事故可能导致人员伤亡和设备损坏，对矿山生产造成严重影响。

4.1.2 提升机安全设计的目标

• 提升机安全设计的目标是最大限度地减少安全事故的发生。
• 通过合理的设计和有效的措施，提高提升机的安全性能和可靠性。

4.2 提升机安全设计的措施

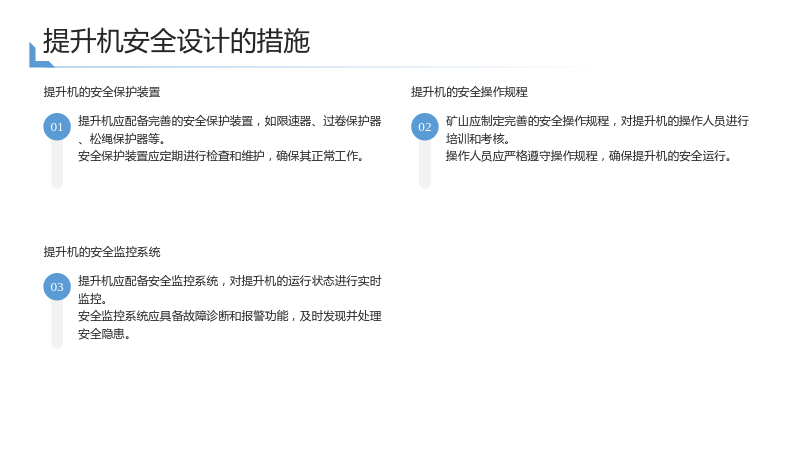

4.2.1 提升机的安全保护装置

• 提升机应配备完善的安全保护装置，如限速器、过卷保护器、松绳保护器等。
• 安全保护装置应定期进行检查和维护，确保其正常工作。

4.2.2 提升机的安全操作规程

• 矿山应制定完善的安全操作规程，对提升机的操作人员进行培训和考核。
• 操作人员应严格遵守操作规程，确保提升机的安全运行。

4.2.3 提升机的安全监控系统

• 提升机应配备安全监控系统，对提升机的运行状态进行实时监控。
• 安全监控系统应具备故障诊断和报警功能，及时发现并处理安全隐患。

4.3 提升机安全设计的验证与评估

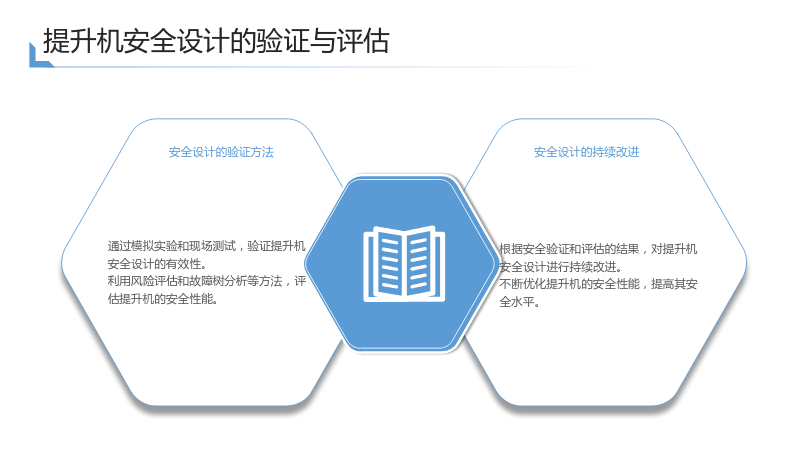

4.3.1 安全设计的验证方法

• 通过模拟实验和现场测试，验证提升机安全设计的有效性。
• 利用风险评估和故障树分析等方法，评估提升机的安全性能。

4.3.2 安全设计的持续改进

• 根据安全验证和评估的结果，对提升机安全设计进行持续改进。
• 不断优化提升机的安全性能，提高其安全水平。

5. 结论与展望

5.1 结论

5.1 结论

• 提升机的设计和分析是矿山机械领域的重要研究方向。
• 通过合理的设计和有效的分析方法，可以提高提升机的性能和安全性。
• 提升机的安全设计和控制系统的设计是提升机设计和分析的重点。

5.2 展望

5.2 展望

• 随着技术的进步，提升机的设计将更加注重智能化和自动化。
• 提升机的控制系统将逐步实现完全的数字化和网络化，提高操作效率和安全性。
• 提升机的安全设计将更加注重主动预防和智能监控，减少安全事故的发生。
