基于状态空间模型的预测控制及其在CSTR应用中的仿真研究

1. 引言

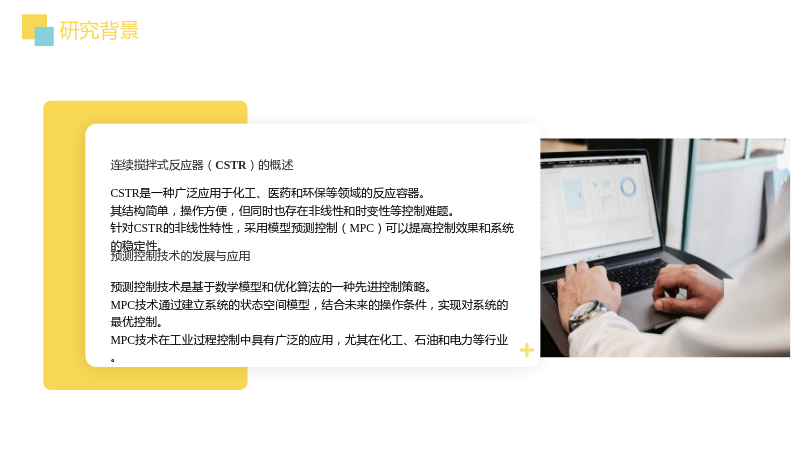

1.1 研究背景

1.1.1 连续搅拌式反应器（CSTR）的概述

• CSTR是一种广泛应用于化工、医药和环保等领域的反应容器。
• 其结构简单，操作方便，但同时也存在非线性和时变性等控制难题。
• 针对CSTR的非线性特性，采用模型预测控制（MPC）可以提高控制效果和系统的稳定性。

1.1.2 预测控制技术的发展与应用

• 预测控制技术是基于数学模型和优化算法的一种先进控制策略。
• MPC技术通过建立系统的状态空间模型，结合未来的操作条件，实现对系统的最优控制。
• MPC技术在工业过程控制中具有广泛的应用，尤其在化工、石油和电力等行业。

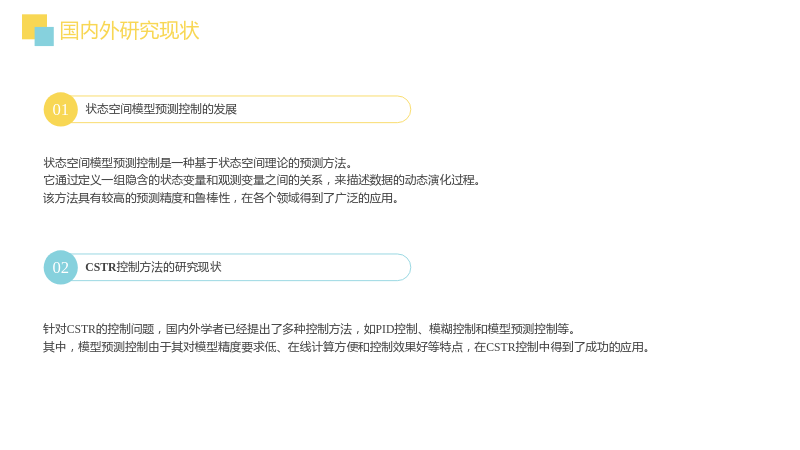

1.2 国内外研究现状

1.2.1 状态空间模型预测控制的发展

• 状态空间模型预测控制是一种基于状态空间理论的预测方法。
• 它通过定义一组隐含的状态变量和观测变量之间的关系，来描述数据的动态演化过程。
• 该方法具有较高的预测精度和鲁棒性，在各个领域得到了广泛的应用。

1.2.2 CSTR控制方法的研究现状

• 针对CSTR的控制问题，国内外学者已经提出了多种控制方法，如PID控制、模糊控制和模型预测控制等。
• 其中，模型预测控制由于其对模型精度要求低、在线计算方便和控制效果好等特点，在CSTR控制中得到了成功的应用。

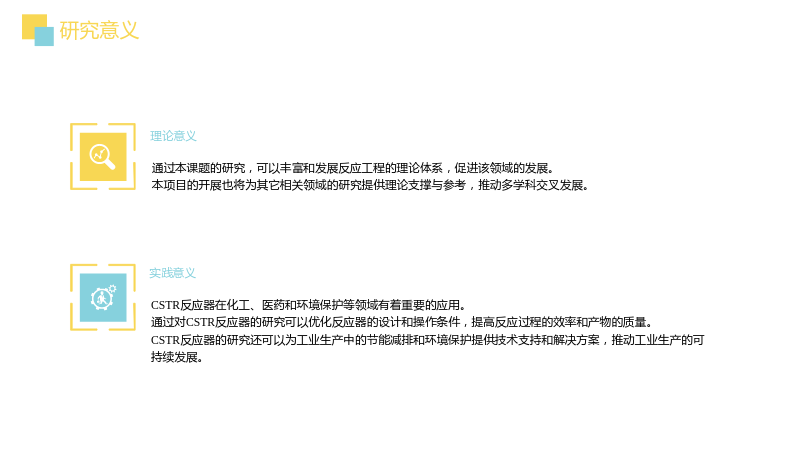

1.3 研究意义

1.3.1 理论意义

• 通过本课题的研究，可以丰富和发展反应工程的理论体系，促进该领域的发展。
• 本项目的开展也将为其它相关领域的研究提供理论支撑与参考，推动多学科交叉发展。

1.3.2 实践意义

• CSTR反应器在化工、医药和环境保护等领域有着重要的应用。
• 通过对CSTR反应器的研究可以优化反应器的设计和操作条件，提高反应过程的效率和产物的质量。
• CSTR反应器的研究还可以为工业生产中的节能减排和环境保护提供技术支持和解决方案，推动工业生产的可持续发展。

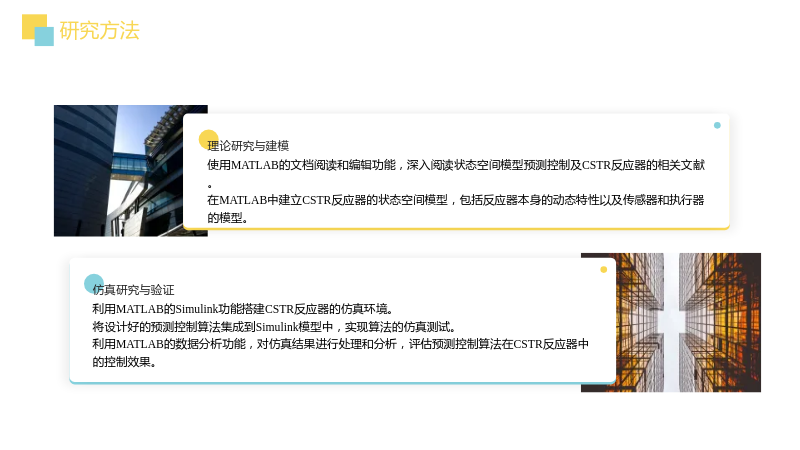

1.4 研究方法

1.4.1 理论研究与建模

• 使用MATLAB的文档阅读和编辑功能，深入阅读状态空间模型预测控制及CSTR反应器的相关文献。
• 在MATLAB中建立CSTR反应器的状态空间模型，包括反应器本身的动态特性以及传感器和执行器的模型。

1.4.2 仿真研究与验证

• 利用MATLAB的Simulink功能搭建CSTR反应器的仿真环境。
• 将设计好的预测控制算法集成到Simulink模型中，实现算法的仿真测试。
• 利用MATLAB的数据分析功能，对仿真结果进行处理和分析，评估预测控制算法在CSTR反应器中的控制效果。

2. 预测控制理论与方法

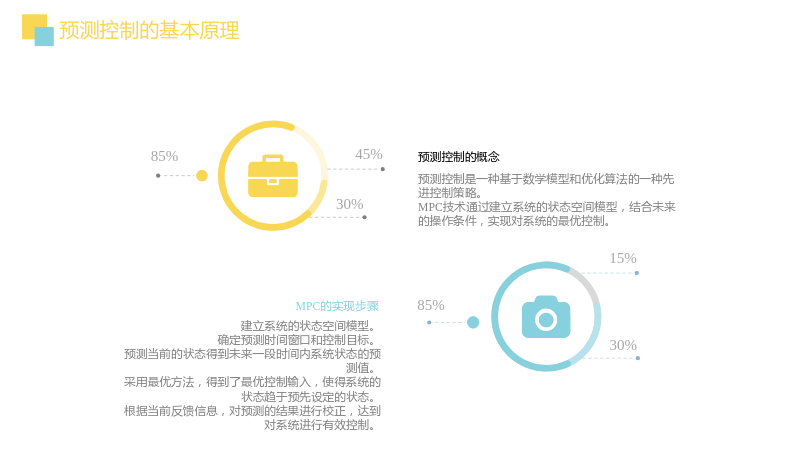

2.1 预测控制的基本原理

2.1.1 预测控制的概念

• 预测控制是一种基于数学模型和优化算法的一种先进控制策略。
• MPC技术通过建立系统的状态空间模型，结合未来的操作条件，实现对系统的最优控制。

2.1.2 MPC的实现步骤

• 建立系统的状态空间模型。
• 确定预测时间窗口和控制目标。
• 预测当前的状态得到未来一段时间内系统状态的预测值。
• 采用最优方法，得到了最优控制输入，使得系统的状态趋于预先设定的状态。
• 根据当前反馈信息，对预测的结果进行校正，达到对系统进行有效控制。

2.2 预测控制的设计步骤

2.2.1 确定目标函数和约束条件

• 预测控制就是在满足某些限制条件的前提下，依据系统目前的状态及将来的期望轨迹来决定控制器的输入。
• 在CSTR中，其目标函数可为使温度与浓度误差之加权总和，而其限制条件可为温度与浓度的上下限。

2.2.2 建立状态空间模型

• 需要建立一种基于状态方程（描述系统状态演变规律）与输出方程（刻画系统输出与状态之间的关系）的状态空间模型。

2.2.3 选择控制器的预测模型

• 预测控制的核心是通过对未来的状态进行预测来确定控制器的输入。
• 在CSTR应用中，可以根据系统的特点选择适合的预测模型。

2.2.4 构造优化问题并求解

• 预测控制可以看作是一个优化问题，通过求解优化问题得到最优解作为控制器的输入。
• 利用线性规划法和非线性规划法可以解决最优问题。

2.2.5 实时更新控制器的输入

• 预测控制是一种迭代优化过程，需要实时更新控制器的输入以实现闭环控制。
• 在每个采样周期内，通过测量系统的当前状态和未来的参考轨迹，更新控制器的输入，然后将控制器的输入应用到系统中进行控制。

2.2.6 实时检测系统的性能

• 预测控制的性能评估是非常重要的，可以通过监测系统的输出和参考轨迹之间的误差来评估控制效果。

3. CSTR系统介绍

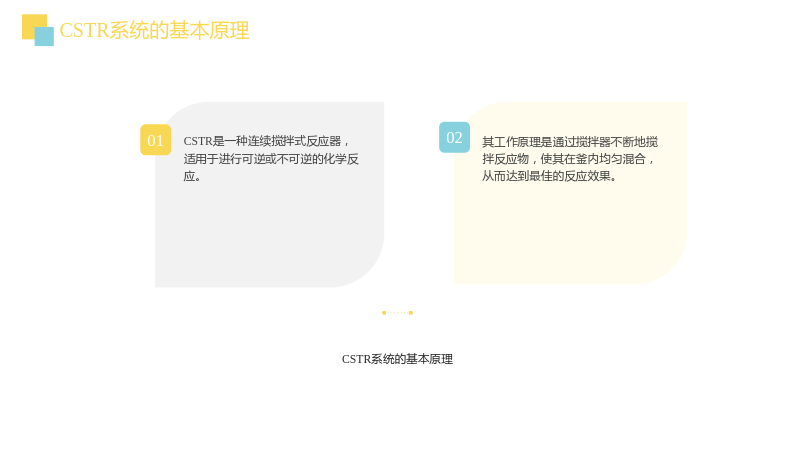

3.1 CSTR系统的基本原理

3.1 CSTR系统的基本原理

• CSTR是一种连续搅拌式反应器，适用于进行可逆或不可逆的化学反应。
• 其工作原理是通过搅拌器不断地搅拌反应物，使其在釜内均匀混合，从而达到最佳的反应效果。

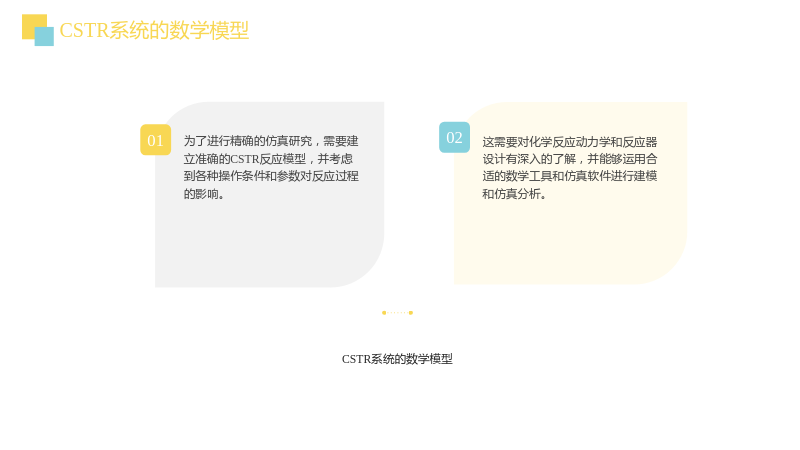

3.2 CSTR系统的数学模型

3.2 CSTR系统的数学模型

• 为了进行精确的仿真研究，需要建立准确的CSTR反应模型，并考虑到各种操作条件和参数对反应过程的影响。
• 这需要对化学反应动力学和反应器设计有深入的了解，并能够运用合适的数学工具和仿真软件进行建模和仿真分析。

4. 基于状态空间模型的预测控制及CSTR应用仿真

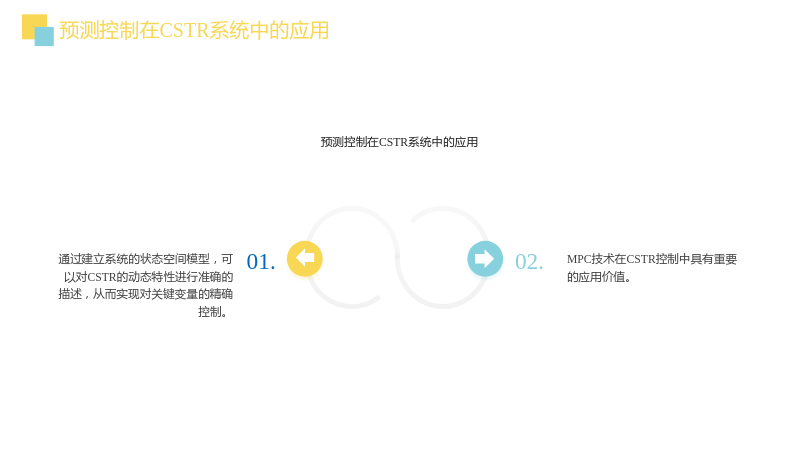

4.1 预测控制在CSTR系统中的应用

4.1 预测控制在CSTR系统中的应用

• MPC技术在CSTR控制中具有重要的应用价值。
• 通过建立系统的状态空间模型，可以对CSTR的动态特性进行准确的描述，从而实现对关键变量的精确控制。

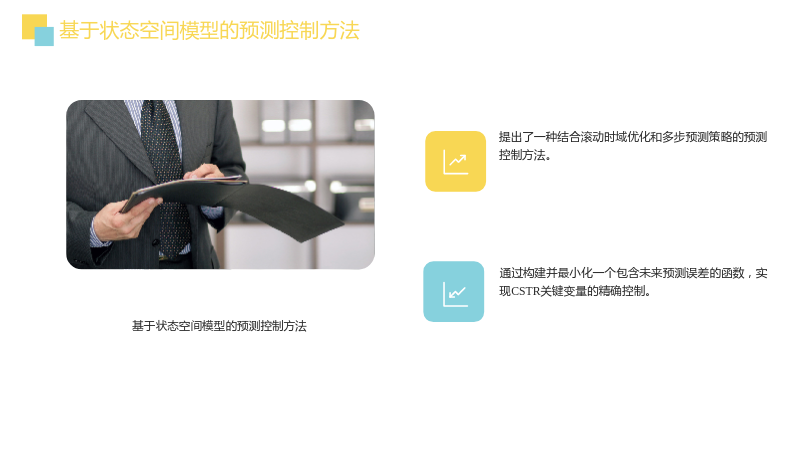

4.2 基于状态空间模型的预测控制方法

4.2 基于状态空间模型的预测控制方法

• 提出了一种结合滚动时域优化和多步预测策略的预测控制方法。
• 通过构建并最小化一个包含未来预测误差的函数，实现CSTR关键变量的精确控制。

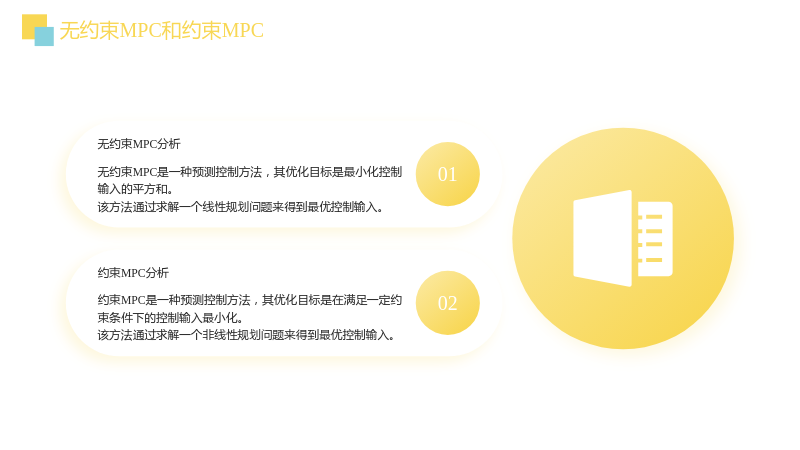

4.3 无约束MPC和约束MPC

4.3.1 无约束MPC分析

• 无约束MPC是一种预测控制方法，其优化目标是最小化控制输入的平方和。
• 该方法通过求解一个线性规划问题来得到最优控制输入。

4.3.2 约束MPC分析

• 约束MPC是一种预测控制方法，其优化目标是在满足一定约束条件下的控制输入最小化。
• 该方法通过求解一个非线性规划问题来得到最优控制输入。

5. 结论

• 本论文研究了基于状态空间模型的预测控制及其在CSTR应用中的仿真研究。
• 通过建立CSTR的状态空间模型，设计了一种结合滚动时域优化和多步预测策略的预测控制方法。
• 仿真实验结果表明，所提出的方法可以有效地降低CSTR的响应时间和稳态误差，提高控制精度。
• 本论文不仅实现了状态空间模型在CSTR系统预测控制的应用，也为类似工业应用中复杂过程控制提供了理论基础和实践指导。
