基于单片机的空气净化系统设计

1. 研究背景与意义

1.1 环境污染问题日益严重

1.1.1 空气污染的健康影响

• 空气污染对人类健康造成了严重威胁，尤其是对呼吸系统和心血管系统的影响。
• 长期暴露在污染环境中，可能导致各种呼吸道疾病、心血管疾病等健康问题。

1.1.2 空气净化技术的重要性

• 空气净化技术是改善空气质量、保护人类健康的关键手段。
• 传统的空气净化技术存在净化效率不高、维护困难等问题。
• 随着物联网技术的快速发展，远程控制、智能化管理等功能逐渐成为空气净化系统的必备要求。

1.2 空气净化系统的发展现状

1.2.1 国外空气净化技术的发展

• 国外空气净化技术的发展可以追溯到20世纪20年代的美国。
• 空气净化器经历了从“烟雾防护装置”到“空气过滤器”再到“家用空气净化器”的演变过程。
• 国外空气净化技术的发展受到空气质量和健康需求的推动，已经形成了成熟的产业体系，并且在普及率方面远高于发展中国家。

1.2.2 国内空气净化技术的发展

• 国内在近年来也加大了对空气净化技术的研发力度。
• 随着雾霾问题的日益严重，空气净化器的需求量迅速增长。
• 2018年6月，国家发布了《打赢蓝天保卫战三年行动计划》，推动空气净化系统的发展。

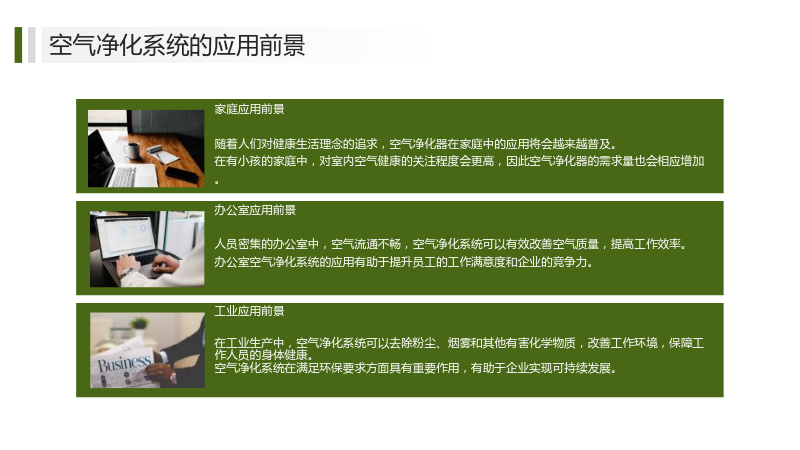

1.3 空气净化系统的应用前景

1.3.1 家庭应用前景

• 随着人们对健康生活理念的追求，空气净化器在家庭中的应用将会越来越普及。
• 在有小孩的家庭中，对室内空气健康的关注程度会更高，因此空气净化器的需求量也会相应增加。

1.3.2 办公室应用前景

• 人员密集的办公室中，空气流通不畅，空气净化系统可以有效改善空气质量，提高工作效率。
• 办公室空气净化系统的应用有助于提升员工的工作满意度和企业的竞争力。

1.3.3 工业应用前景

• 在工业生产中，空气净化系统可以去除粉尘、烟雾和其他有害化学物质，改善工作环境，保障工作人员的身体健康。
• 空气净化系统在满足环保要求方面具有重要作用，有助于企业实现可持续发展。

2. 空气净化系统设计

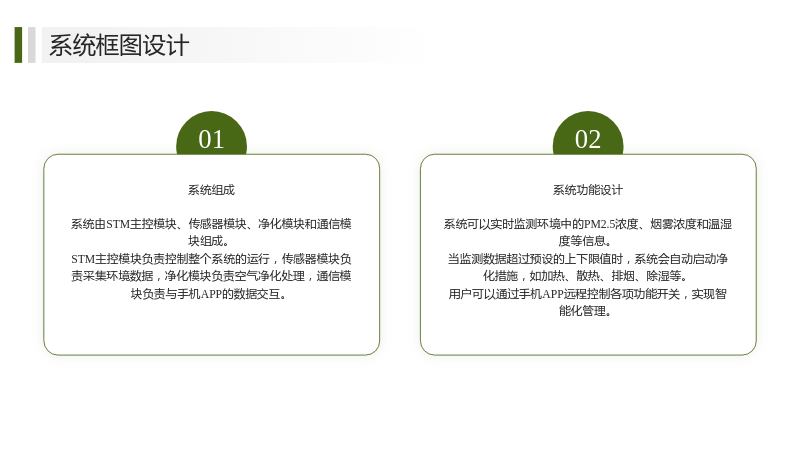

2.1 系统框图设计

2.1.1 系统组成

• 系统由STM主控模块、传感器模块、净化模块和通信模块组成。
• STM主控模块负责控制整个系统的运行，传感器模块负责采集环境数据，净化模块负责空气净化处理，通信模块负责与手机APP的数据交互。

2.1.2 系统功能设计

• 系统可以实时监测环境中的PM2.5浓度、烟雾浓度和温湿度等信息。
• 当监测数据超过预设的上下限值时，系统会自动启动净化措施，如加热、散热、排烟、除湿等。
• 用户可以通过手机APP远程控制各项功能开关，实现智能化管理。

2.2 系统硬件设计

2.2.1 主控芯片

• 选用STM32F103C8T6单片机作为核心控制器，具有足够的IO口和运算能力。
• 单片机通过电源电路、复位电路和时钟电路共同作用，保证稳定工作。

2.2.2 传感器模块

• PM2.5传感器采用夏普GP2Y1010AUOF灰尘传感器，利用光敏原理检测PM2.5含量。
• 烟雾传感器选择MQ2型烟雾传感器，基于金属氧化物半导体（MOS）型气体传感器的原理。
• 温湿度传感器采用DHT11传感器，含有已校准数字信号输出的温湿度复合传感器。

2.2.3 净化模块

• 选择5V3CM的直流风扇进行净化功能，通过继电器与单片机连接。
• 根据设定的上下阈值，风扇会自动开启，将污染物进行净化。

2.2.4 通信模块

• 选用ESP8266 WIFI模块与单片机进行连接控制。
• 通过串口通信，实现单片机与WIFI模块之间的数据交互。

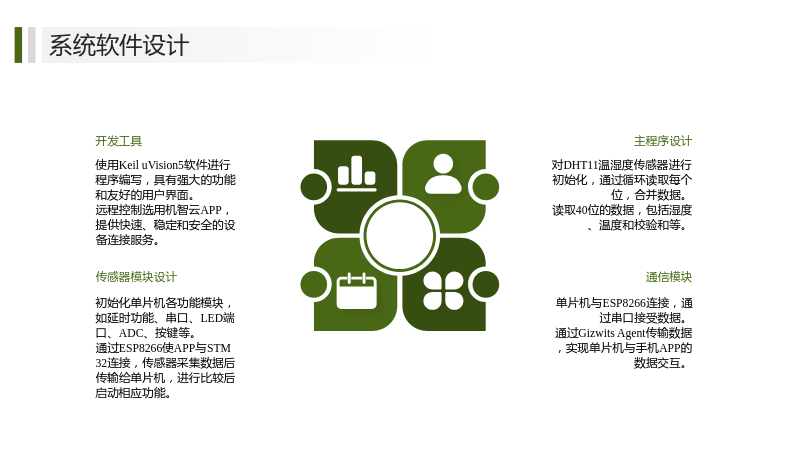

2.3 系统软件设计

2.3.1 开发工具

• 使用Keil uVision5软件进行程序编写，具有强大的功能和友好的用户界面。
• 远程控制选用机智云APP，提供快速、稳定和安全的设备连接服务。

2.3.2 主程序设计

• 初始化单片机各功能模块，如延时功能、串口、LED端口、ADC、按键等。
• 通过ESP8266使APP与STM32连接，传感器采集数据后传输给单片机，进行比较后启动相应功能。

2.3.3 传感器模块设计

• 对DHT11温湿度传感器进行初始化，通过循环读取每个位，合并数据。
• 读取40位的数据，包括湿度、温度和校验和等。

2.3.4 通信模块

• 单片机与ESP8266连接，通过串口接受数据。
• 通过Gizwits Agent传输数据，实现单片机与手机APP的数据交互。

2.4 系统实现与测试

2.4.1 系统展示

• 完成后的实物图展示，包括正反面焊接和布局。
• 制作模块和连线过程中，需要注意排版问题，保证实现电路正常运行的同时，也要注意美观性。

2.4.2 系统测试

• 连接手机端机智云APP，进行WIFI配置，进行匹配后连接成功。
• 测试环境中，风扇、加热等开关正常工作，APP界面显示当前环境数据。
• 当温度超过设定的降温阈值时，风扇开始转动进行降温。
• 当湿度超过设定的除湿阈值时，风扇继续工作，净化完成后湿度下降。
• 当PM2.5浓度和烟雾浓度超过设定的阈值时，净化系统会自动启动排烟和除尘功能。

3. 总结与展望

3.1 项目总结

3.1 项目总结

• 本次项目成功设计与实现了一款高效、智能的空气净化系统。
• 系统集环境监测、数据处理、设备控制以及远程监控于一体，为用户提供安全、健康的室内环境。
• 系统经过测试，各项功能正常运行，达到了设计要求。

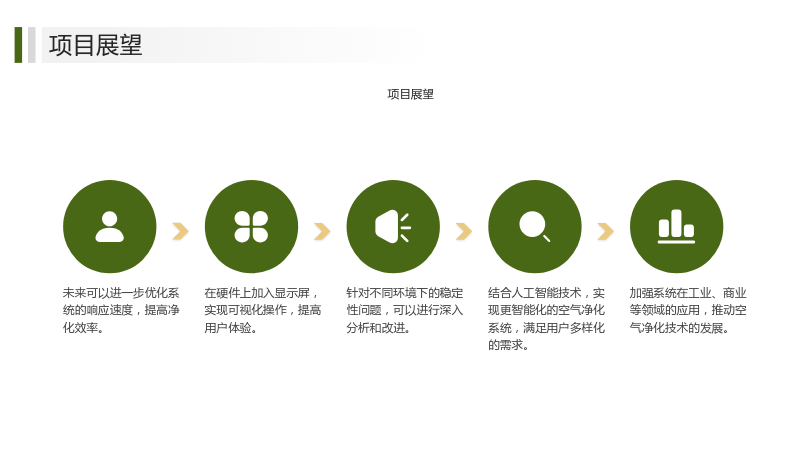

3.2 项目展望

3.2 项目展望

• 未来可以进一步优化系统的响应速度，提高净化效率。
• 在硬件上加入显示屏，实现可视化操作，提高用户体验。
• 针对不同环境下的稳定性问题，可以进行深入分析和改进。
• 结合人工智能技术，实现更智能化的空气净化系统，满足用户多样化的需求。
• 加强系统在工业、商业等领域的应用，推动空气净化技术的发展。
