本次汇报完毕恳求各位老师提出指正西安市仕华中学教学楼框架结构设计
绪论

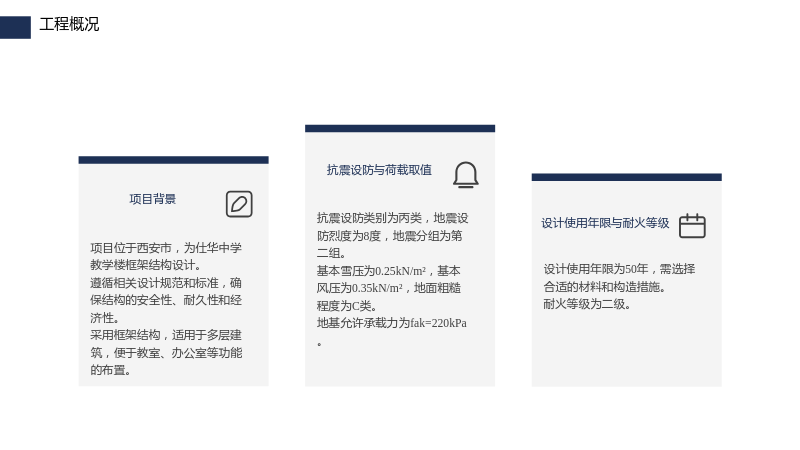

工程概况
项目背景
- 项目位于西安市，为仕华中学教学楼框架结构设计。 遵循相关设计规范和标准，确保结构的安全性、耐久性和经济性。 采用框架结构，适用于多层建筑，便于教室、办公室等功能的布置。
抗震设防与荷载取值
- 抗震设防类别为丙类，地震设防烈度为8度，地震分组为第二组。 基本雪压为0.25kN/m²，基本风压为0.35kN/m²，地面粗糙程度为C类。 地基允许承载力为fak=220kPa。
设计使用年限与耐火等级
- 设计使用年限为50年，需选择合适的材料和构造措施。 耐火等级为二级。

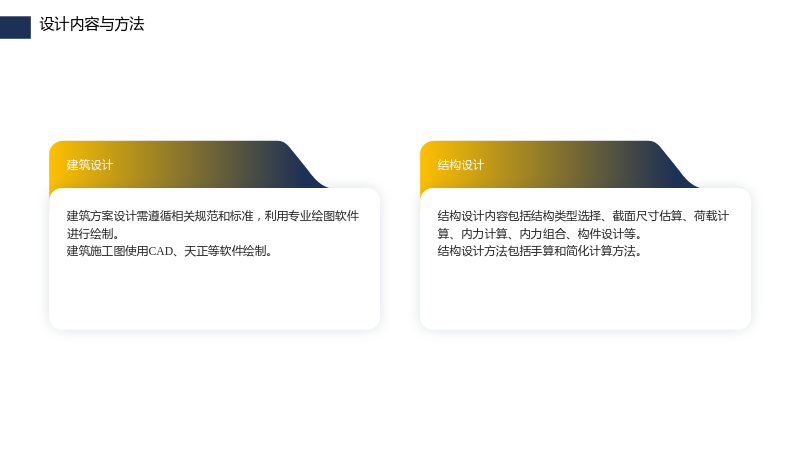

设计内容与方法
建筑设计
- 建筑方案设计需遵循相关规范和标准，利用专业绘图软件进行绘制。 建筑施工图使用CAD、天正等软件绘制。
结构设计
- 结构设计内容包括结构类型选择、截面尺寸估算、荷载计算、内力计算、内力组合、构件设计等。 结构设计方法包括手算和简化计算方法。
建筑设计

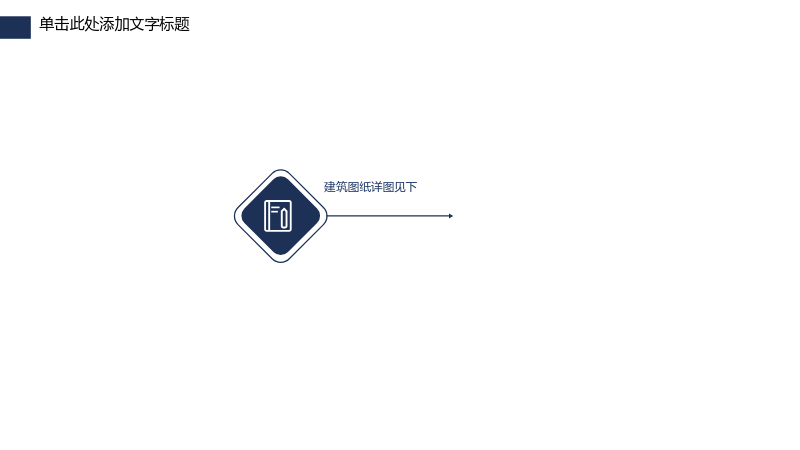

单击此处添加文字标题
建筑图纸详图见下
结构设计

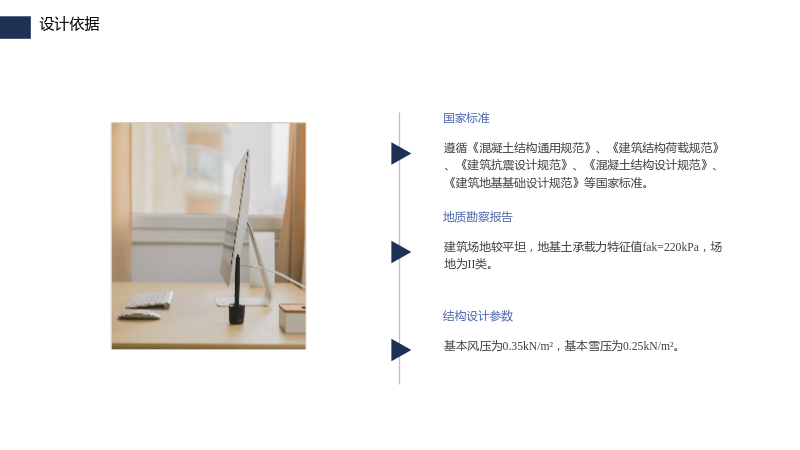

设计依据
国家标准
- 遵循《混凝土结构通用规范》、《建筑结构荷载规范》、《建筑抗震设计规范》、《混凝土结构设计规范》、《建筑地基基础设计规范》等国家标准。
地质勘察报告
- 建筑场地较平坦，地基土承载力特征值fak=220kPa，场地为II类。
结构设计参数
- 基本风压为0.35kN/m²，基本雪压为0.25kN/m²。

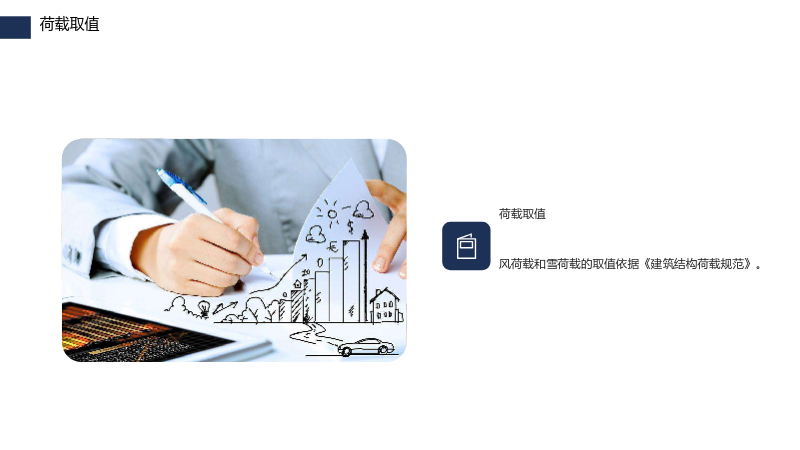

荷载取值
荷载取值
- 风荷载和雪荷载的取值依据《建筑结构荷载规范》。
结构布置

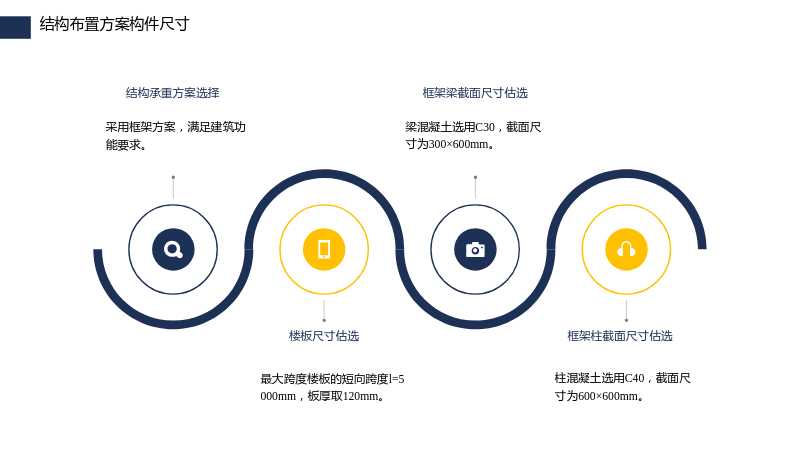

结构布置方案构件尺寸
结构承重方案选择
- 采用框架方案，满足建筑功能要求。
楼板尺寸估选
- 最大跨度楼板的短向跨度l=5000mm，板厚取120mm。
框架梁截面尺寸估选
- 梁混凝土选用C30，截面尺寸为300×600mm。
框架柱截面尺寸估选
- 柱混凝土选用C40，截面尺寸为600×600mm。
重力荷载计算

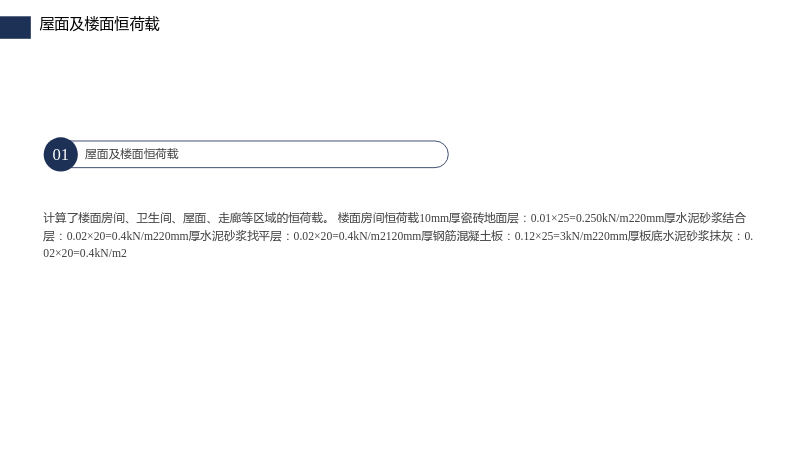

屋面及楼面恒荷载
屋面及楼面恒荷载
- 计算了楼面房间、卫生间、屋面、走廊等区域的恒荷载。 楼面房间恒荷载10mm厚瓷砖地面层：0.01×25=0.250kN/m220mm厚水泥砂浆结合层：0.02×20=0.4kN/m220mm厚水泥砂浆找平层：0.02×20=0.4kN/m2120mm厚钢筋混凝土板：0.12×25=3kN/m220mm厚板底水泥砂浆抹灰：0.02×20=0.4kN/m2

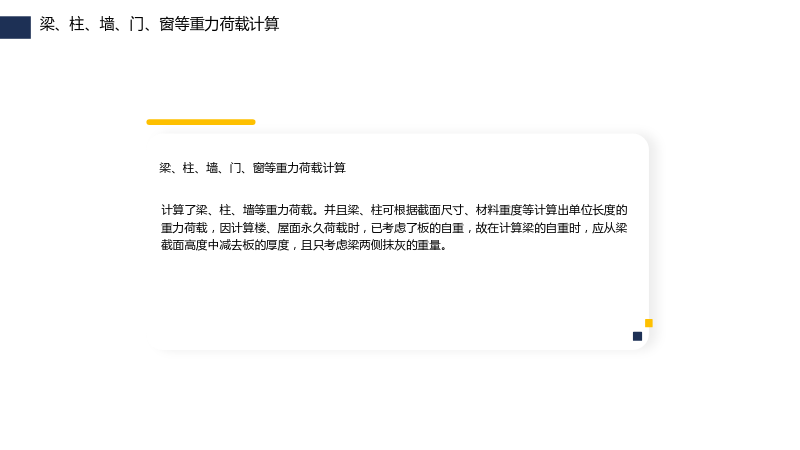

梁、柱、墙、门、窗等重力荷载计算
梁、柱、墙、门、窗等重力荷载计算
- 计算了梁、柱、墙等重力荷载。并且梁、柱可根据截面尺寸、材料重度等计算出单位长度的重力荷载，因计算楼、屋面永久荷载时，已考虑了板的自重，故在计算梁的自重时，应从梁截面高度中减去板的厚度，且只考虑梁两侧抹灰的重量。

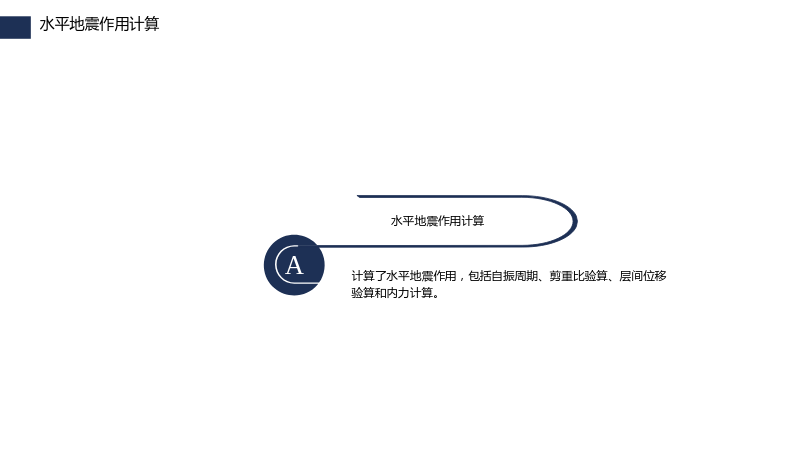

水平地震作用计算
水平地震作用计算
- 计算了水平地震作用，包括自振周期、剪重比验算、层间位移验算和内力计算。
竖向荷载作用下的框架内力分析

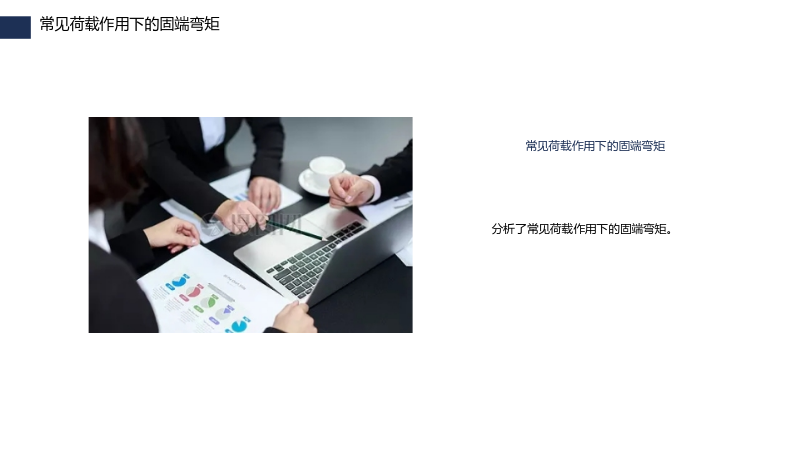

常见荷载作用下的固端弯矩
常见荷载作用下的固端弯矩
- 分析了常见荷载作用下的固端弯矩。

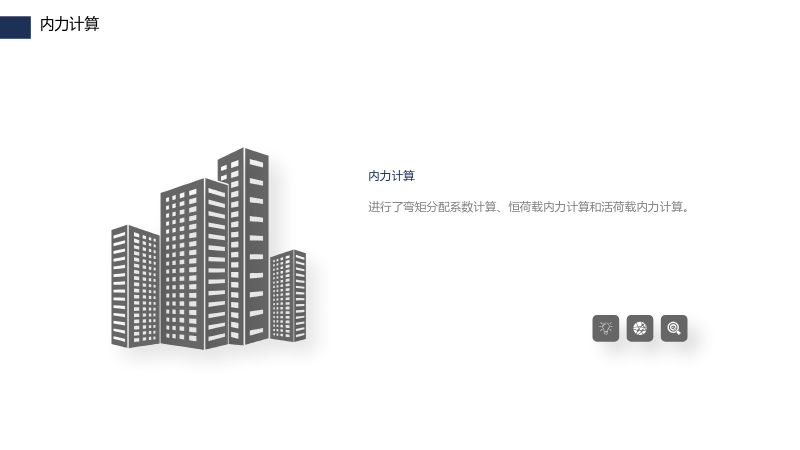

内力计算
内力计算
- 进行了弯矩分配系数计算、恒荷载内力计算和活荷载内力计算。
内力组合

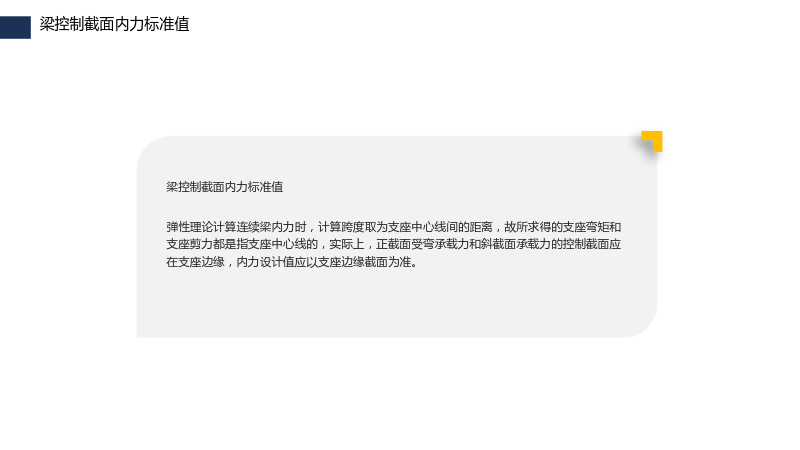

梁控制截面内力标准值
梁控制截面内力标准值
- 弹性理论计算连续梁内力时，计算跨度取为支座中心线间的距离，故所求得的支座弯矩和支座剪力都是指支座中心线的，实际上，正截面受弯承载力和斜截面承载力的控制截面应在支座边缘，内力设计值应以支座边缘截面为准。

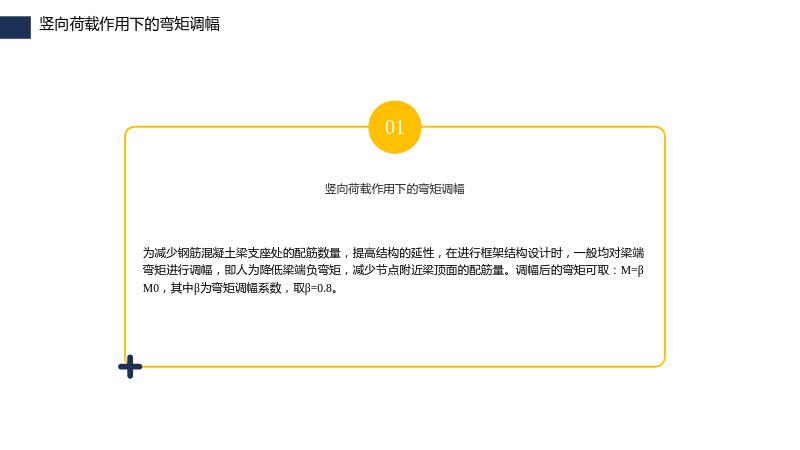

竖向荷载作用下的弯矩调幅
竖向荷载作用下的弯矩调幅
- 为减少钢筋混凝土梁支座处的配筋数量，提高结构的延性，在进行框架结构设计时，一般均对梁端弯矩进行调幅，即人为降低梁端负弯矩，减少节点附近梁顶面的配筋量。调幅后的弯矩可取：M=βM0，其中β为弯矩调幅系数，取β=0.8。
梁、柱截面设计

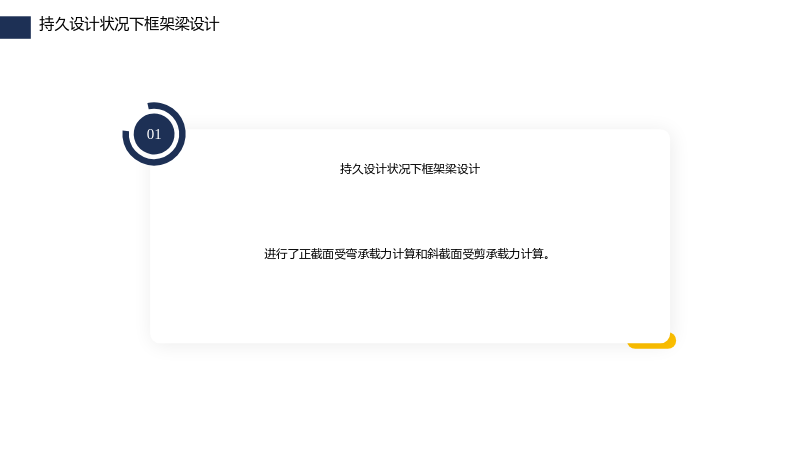

持久设计状况下框架梁设计
持久设计状况下框架梁设计
- 进行了正截面受弯承载力计算和斜截面受剪承载力计算。
