基于S7-1200的电镀生产线控制系统设计与应用
1. 电镀生产线控制系统概述

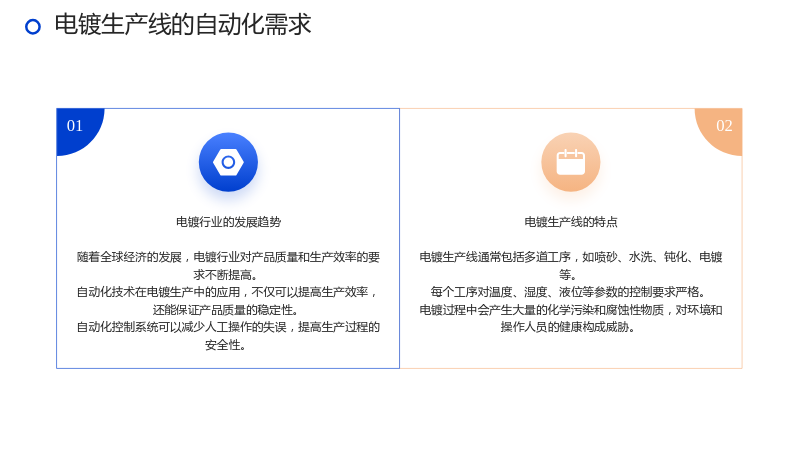

1.1 电镀生产线的自动化需求
1.1.1 电镀行业的发展趋势
- 随着全球经济的发展，电镀行业对产品质量和生产效率的要求不断提高。
- 自动化技术在电镀生产中的应用，不仅可以提高生产效率，还能保证产品质量的稳定性。
- 自动化控制系统可以减少人工操作的失误，提高生产过程的安全性。
1.1.2 电镀生产线的特点
- 电镀生产线通常包括多道工序，如喷砂、水洗、钝化、电镀等。
- 每个工序对温度、湿度、液位等参数的控制要求严格。
- 电镀过程中会产生大量的化学污染和腐蚀性物质，对环境和操作人员的健康构成威胁。

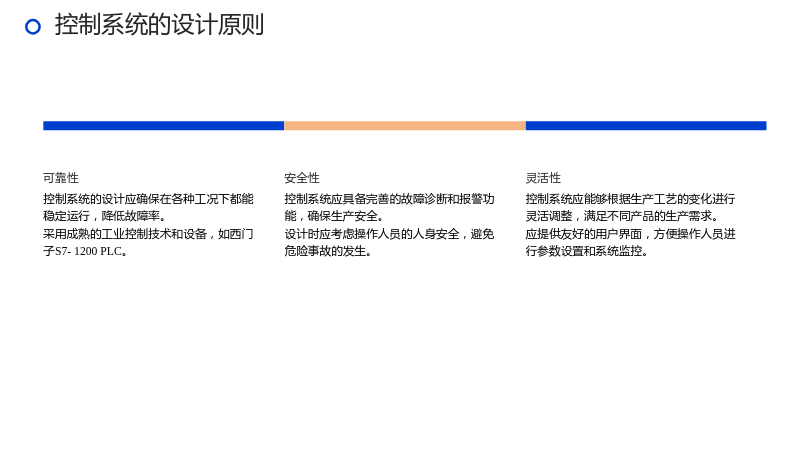

1.2 控制系统的设计原则
1.2.1 可靠性
- 控制系统的设计应确保在各种工况下都能稳定运行，降低故障率。
- 采用成熟的工业控制技术和设备，如西门子S7-1200 PLC。
1.2.2 安全性
- 控制系统应具备完善的故障诊断和报警功能，确保生产安全。
- 设计时应考虑操作人员的人身安全，避免危险事故的发生。
1.2.3 灵活性
- 控制系统应能够根据生产工艺的变化进行灵活调整，满足不同产品的生产需求。
- 应提供友好的用户界面，方便操作人员进行参数设置和系统监控。
2. 超声波清洗控制系统设计

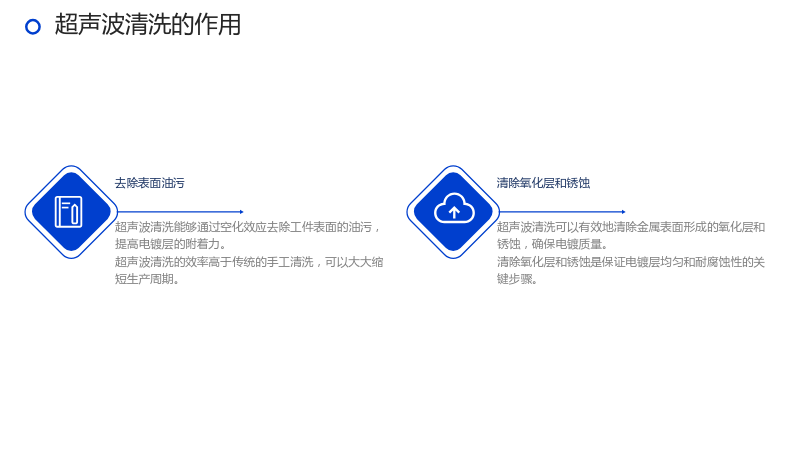

2.1 超声波清洗的作用
2.1.1 去除表面油污
- 超声波清洗能够通过空化效应去除工件表面的油污，提高电镀层的附着力。
- 超声波清洗的效率高于传统的手工清洗，可以大大缩短生产周期。
2.1.2 清除氧化层和锈蚀
- 超声波清洗可以有效地清除金属表面形成的氧化层和锈蚀，确保电镀质量。
- 清除氧化层和锈蚀是保证电镀层均匀和耐腐蚀性的关键步骤。

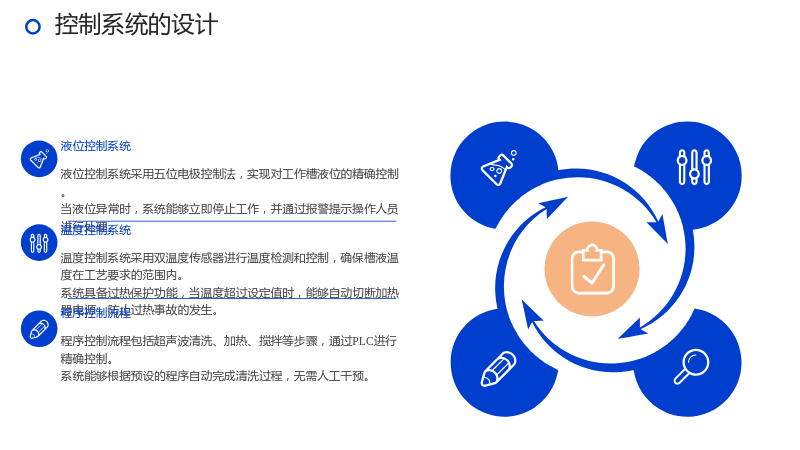

2.2 控制系统的设计
2.2.1 液位控制系统
- 液位控制系统采用五位电极控制法，实现对工作槽液位的精确控制。
- 当液位异常时，系统能够立即停止工作，并通过报警提示操作人员进行处理。
2.2.2 温度控制系统
- 温度控制系统采用双温度传感器进行温度检测和控制，确保槽液温度在工艺要求的范围内。
- 系统具备过热保护功能，当温度超过设定值时，能够自动切断加热器电源，防止过热事故的发生。
2.2.3 程序控制流程
- 程序控制流程包括超声波清洗、加热、搅拌等步骤，通过PLC进行精确控制。
- 系统能够根据预设的程序自动完成清洗过程，无需人工干预。

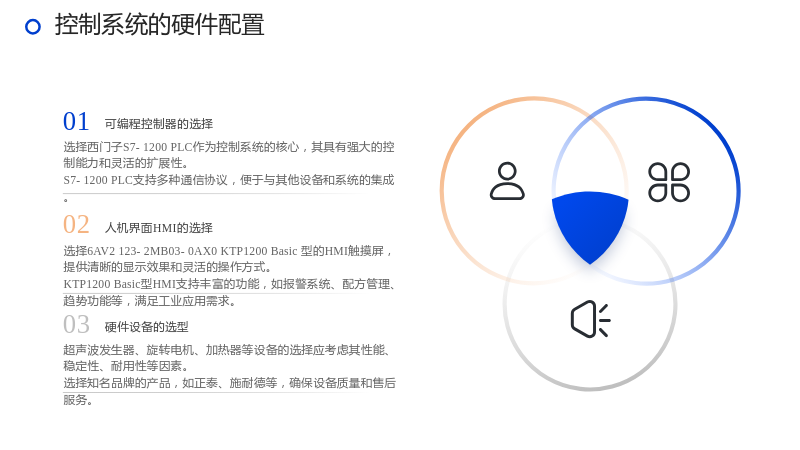

2.3 控制系统的硬件配置
2.3.1 可编程控制器的选择
- 选择西门子S7-1200 PLC作为控制系统的核心，其具有强大的控制能力和灵活的扩展性。
- S7-1200 PLC支持多种通信协议，便于与其他设备和系统的集成。
2.3.2 人机界面HMI的选择
- 选择6AV2 123-2MB03-0AX0 KTP1200 Basic 型的HMI触摸屏，提供清晰的显示效果和灵活的操作方式。
- KTP1200 Basic型HMI支持丰富的功能，如报警系统、配方管理、趋势功能等，满足工业应用需求。
2.3.3 硬件设备的选型
- 超声波发生器、旋转电机、加热器等设备的选择应考虑其性能、稳定性、耐用性等因素。
- 选择知名品牌的产品，如正泰、施耐德等，确保设备质量和售后服务。
3. 控制系统软件设计

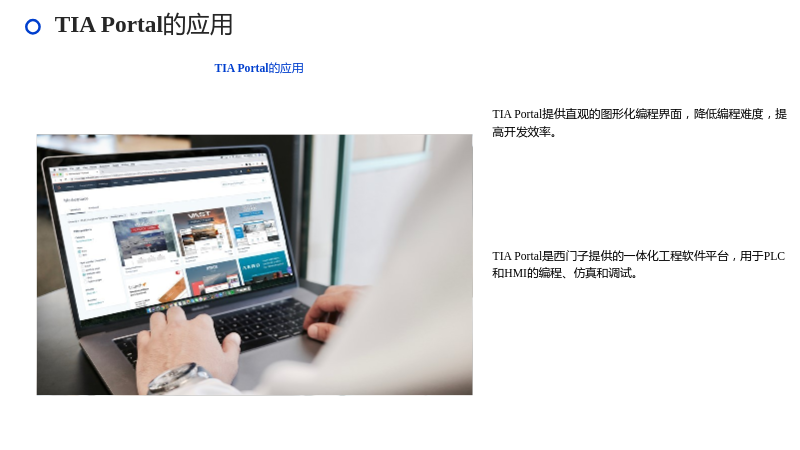

3.1 TIA Portal的应用
3.1 TIA Portal的应用
- TIA Portal是西门子提供的一体化工程软件平台，用于PLC和HMI的编程、仿真和调试。
- TIA Portal提供直观的图形化编程界面，降低编程难度，提高开发效率。

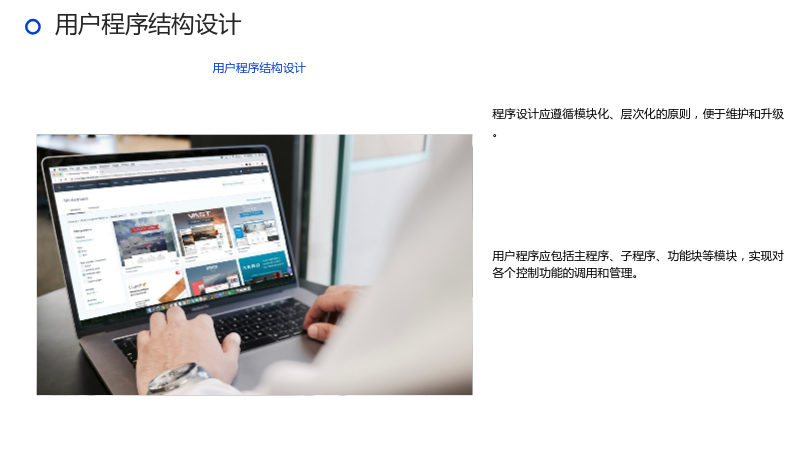

3.2 用户程序结构设计
3.2 用户程序结构设计
- 用户程序应包括主程序、子程序、功能块等模块，实现对各个控制功能的调用和管理。
- 程序设计应遵循模块化、层次化的原则，便于维护和升级。

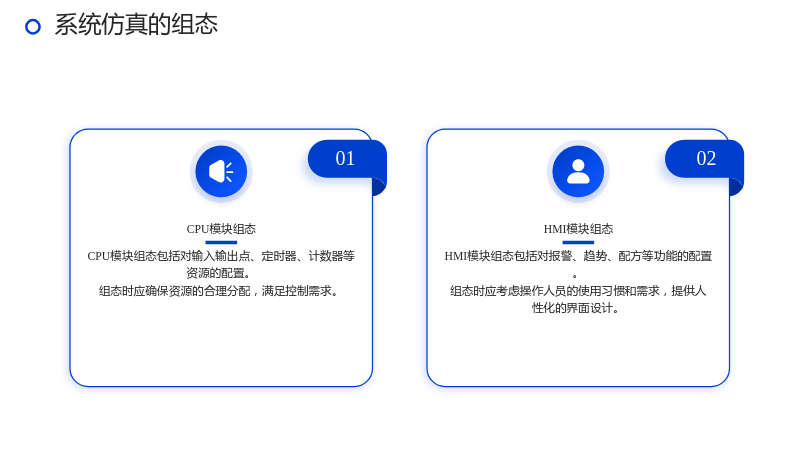

3.3 系统仿真的组态
3.3.1 CPU模块组态
- CPU模块组态包括对输入输出点、定时器、计数器等资源的配置。
- 组态时应确保资源的合理分配，满足控制需求。
3.3.2 HMI模块组态
- HMI模块组态包括对报警、趋势、配方等功能的配置。
- 组态时应考虑操作人员的使用习惯和需求，提供人性化的界面设计。

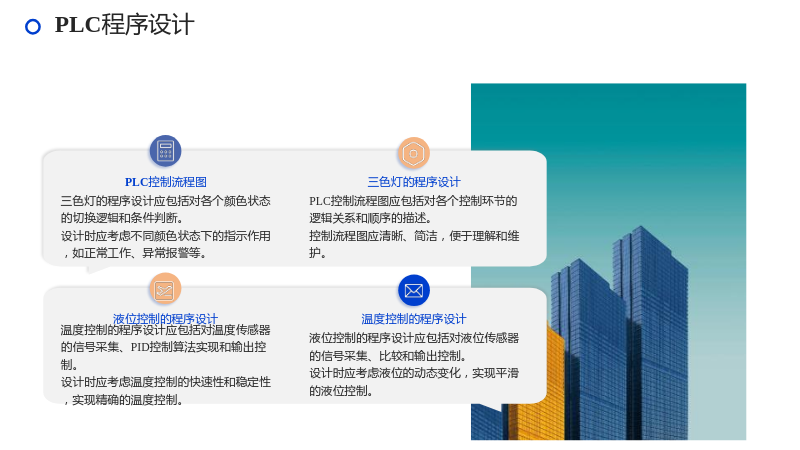

3.4 PLC程序设计
3.4.1 PLC控制流程图
- PLC控制流程图应包括对各个控制环节的逻辑关系和顺序的描述。
- 控制流程图应清晰、简洁，便于理解和维护。
3.4.2 三色灯的程序设计
- 三色灯的程序设计应包括对各个颜色状态的切换逻辑和条件判断。
- 设计时应考虑不同颜色状态下的指示作用，如正常工作、异常报警等。
3.4.3 液位控制的程序设计
- 液位控制的程序设计应包括对液位传感器的信号采集、比较和输出控制。
- 设计时应考虑液位的动态变化，实现平滑的液位控制。
3.4.4 温度控制的程序设计
- 温度控制的程序设计应包括对温度传感器的信号采集、PID控制算法实现和输出控制。
- 设计时应考虑温度控制的快速性和稳定性，实现精确的温度控制。
4. 控制系统应用效果分析

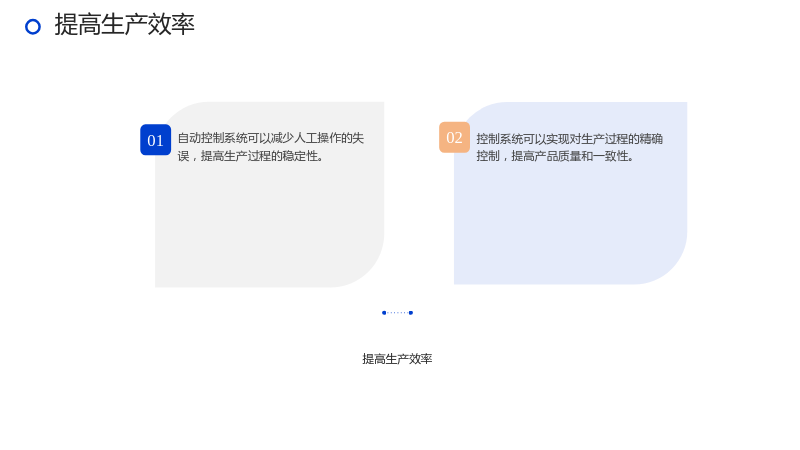

4.1 提高生产效率
4.1 提高生产效率
- 自动控制系统可以减少人工操作的失误，提高生产过程的稳定性。
- 控制系统可以实现对生产过程的精确控制，提高产品质量和一致性。

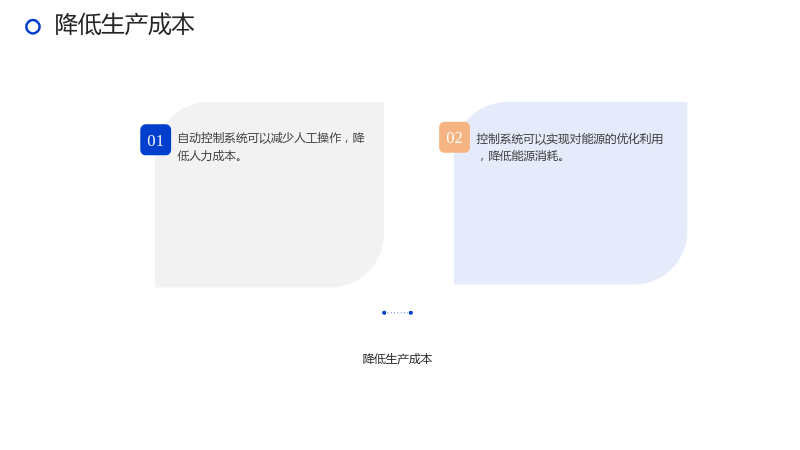

4.2 降低生产成本
4.2 降低生产成本
- 自动控制系统可以减少人工操作，降低人力成本。
- 控制系统可以实现对能源的优化利用，降低能源消耗。
4.3 提高设备可靠性
4.3 提高设备可靠性
- 控制系统可以实现对设备的实时监控和故障诊断，及时发现并处理问题。
- 控制系统可以对设备进行预维护，延长设备使用寿命。
4.4 提升管理水平
4.4 提升管理水平
- 控制系统可以实现对生产过程的实时监控和数据记录，便于生产管理和分析。
- 控制系统可以提供丰富的统计报表和趋势分析，帮助企业优化生产计划和决策。
5. 结论与展望
5.1 结论
5.1 结论
- 基于S7-1200的电镀生产线控制系统设计，实现了对生产过程的精确控制，提高了生产效率和产品质量。
- 控制系统的设计遵循了可靠性、安全性和灵活性的原则，保证了生产过程的稳定性和安全性。
- 控制系统的应用为企业带来了显著的经济效益，提升了企业的市场竞争力。

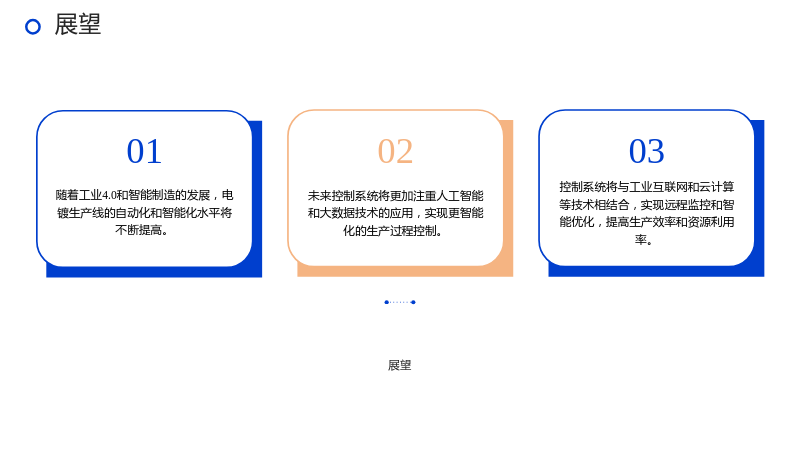

5.2 展望
5.2 展望
- 随着工业4.0和智能制造的发展，电镀生产线的自动化和智能化水平将不断提高。
- 未来控制系统将更加注重人工智能和大数据技术的应用，实现更智能化的生产过程控制。
- 控制系统将与工业互联网和云计算等技术相结合，实现远程监控和智能优化，提高生产效率和资源利用率。
