西安市仕华中学教学楼框架结构设计

1. 绪论

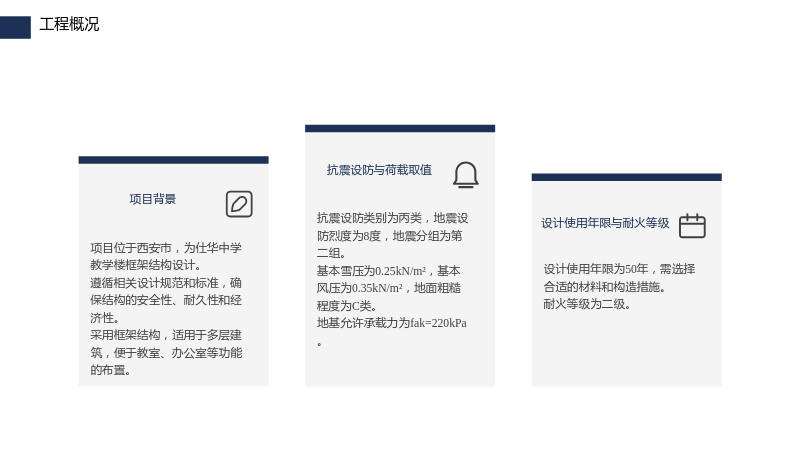

1.1 工程概况

1.1.1 项目背景

• 项目位于西安市，为仕华中学教学楼框架结构设计。
• 遵循相关设计规范和标准，确保结构的安全性、耐久性和经济性。
• 采用框架结构，适用于多层建筑，便于教室、办公室等功能的布置。

1.1.2 抗震设防与荷载取值

• 抗震设防类别为丙类，地震设防烈度为8度，地震分组为第二组。
• 基本雪压为0.25kN/m²，基本风压为0.35kN/m²，地面粗糙程度为C类。
• 地基允许承载力为fak=220kPa。

1.1.3 设计使用年限与耐火等级

• 设计使用年限为50年，需选择合适的材料和构造措施。
• 耐火等级为二级。

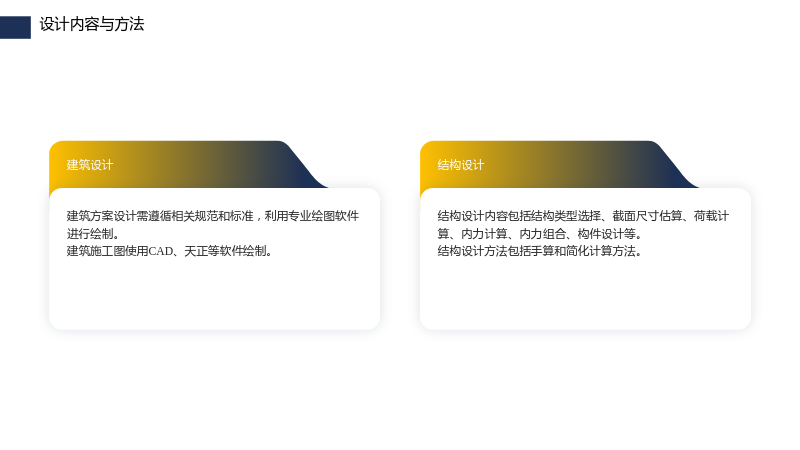

1.2 设计内容与方法

1.2.1 建筑设计

• 建筑方案设计需遵循相关规范和标准，利用专业绘图软件进行绘制。
• 建筑施工图使用CAD、天正等软件绘制。

1.2.2 结构设计

• 结构设计内容包括结构类型选择、截面尺寸估算、荷载计算、内力计算、内力组合、构件设计等。
• 结构设计方法包括手算和简化计算方法。

2. 建筑设计

3. 结构设计

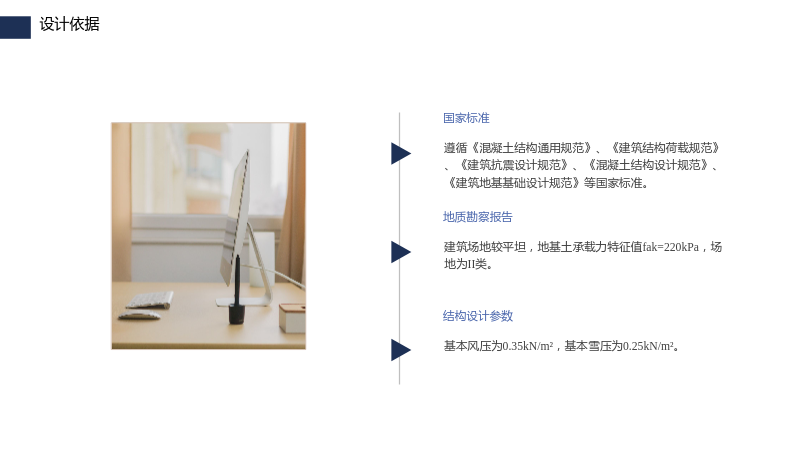

3.1 设计依据

3.1.1 国家标准

• 遵循《混凝土结构通用规范》、《建筑结构荷载规范》、《建筑抗震设计规范》、《混凝土结构设计规范》、《建筑地基基础设计规范》等国家标准。

3.1.2 地质勘察报告

• 建筑场地较平坦，地基土承载力特征值fak=220kPa，场地为II类。

3.1.3 结构设计参数

• 基本风压为0.35kN/m²，基本雪压为0.25kN/m²。

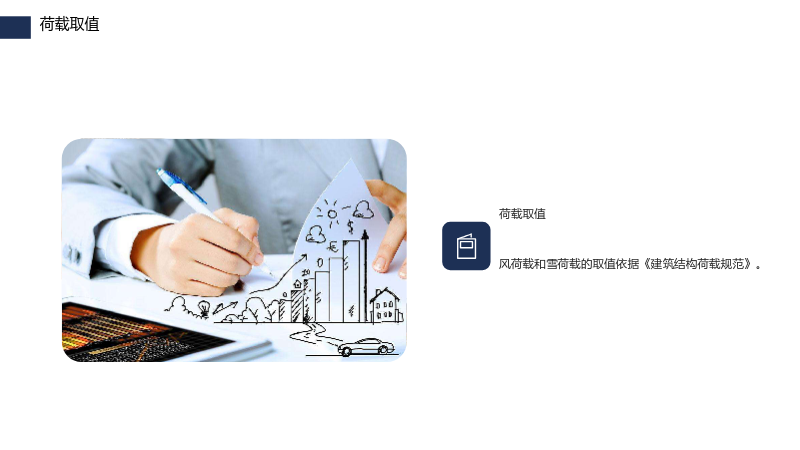

3.2 荷载取值

3.2 荷载取值

• 风荷载和雪荷载的取值依据《建筑结构荷载规范》。

3.3 结构计算原则和方法

3.3.1 手算

• 选择一榀框架进行结构内力和位移的计算。

4. 结构布置

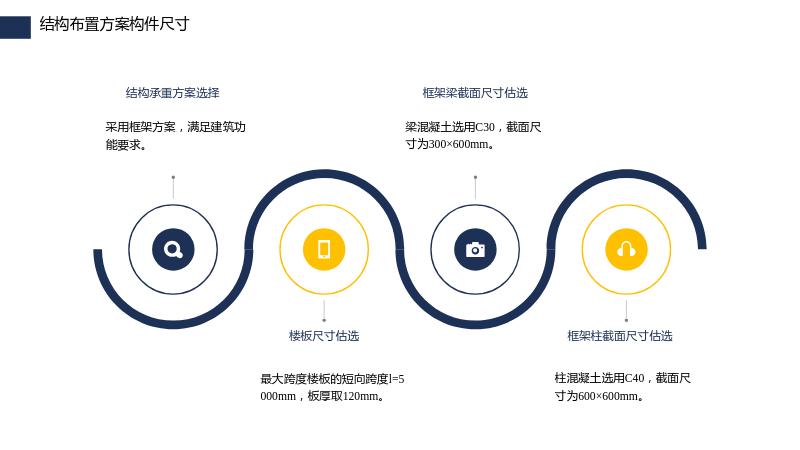

4.1 结构布置方案构件尺寸

4.1.1 结构承重方案选择

• 采用框架方案，满足建筑功能要求。

4.1.2 楼板尺寸估选

• 最大跨度楼板的短向跨度l=5000mm，板厚取120mm。

4.1.3 框架梁截面尺寸估选

• 梁混凝土选用C30，截面尺寸为300×600mm。

4.1.4 框架柱截面尺寸估选

• 柱混凝土选用C40，截面尺寸为600×600mm。

4.2 确定结构计算简图

4.2.1 水平框架结构计算简图

• 选取一榀框架进行计算，包括梁、柱的线刚度计算。

4.2.2 垂直框架结构计算简图

• 基础选用阶形基础，室内外高差为0.40m。

4.3 侧向刚度计算及侧向刚度比验算

4.3.1 框架梁、柱线刚度计算

• 框架梁线刚度ib=EIb/lb，柱线刚度ic=EcIc/hi。

5. 重力荷载计算

5.1 屋面及楼面恒荷载

5.1 屋面及楼面恒荷载

• 计算了楼面房间、卫生间、屋面、走廊等区域的恒荷载。

5.2 屋面及楼面活荷载

5.2 屋面及楼面活荷载

• 计算了楼面房间、卫生间、屋面、走廊等区域的活荷载。

5.3 梁、柱、墙、门、窗等重力荷载计算

5.3 梁、柱、墙、门、窗等重力荷载计算

• 计算了梁、柱、墙等重力荷载。

6. 水平荷载计算

6.1 风荷载计算

6.1 风荷载计算

• 计算了风荷载，包括荷载计算、位移验算和内力计算。

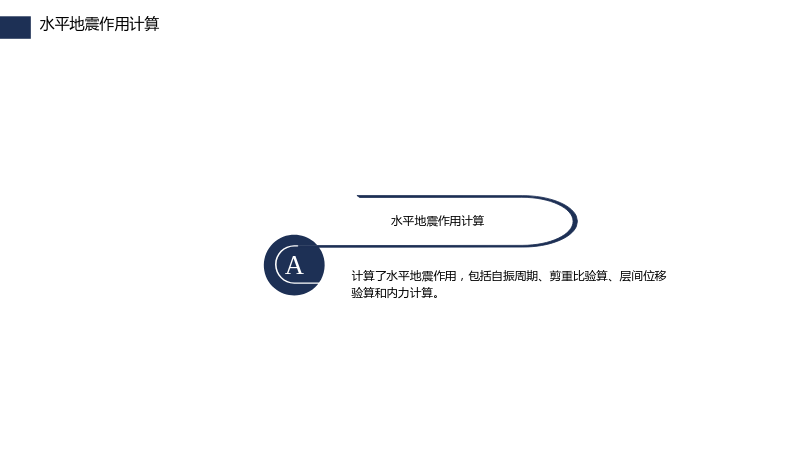

6.2 水平地震作用计算

6.2 水平地震作用计算

• 计算了水平地震作用，包括自振周期、剪重比验算、层间位移验算和内力计算。

7. 竖向荷载作用下的框架内力分析

7.1 常见荷载作用下的固端弯矩

7.1 常见荷载作用下的固端弯矩

• 分析了常见荷载作用下的固端弯矩。

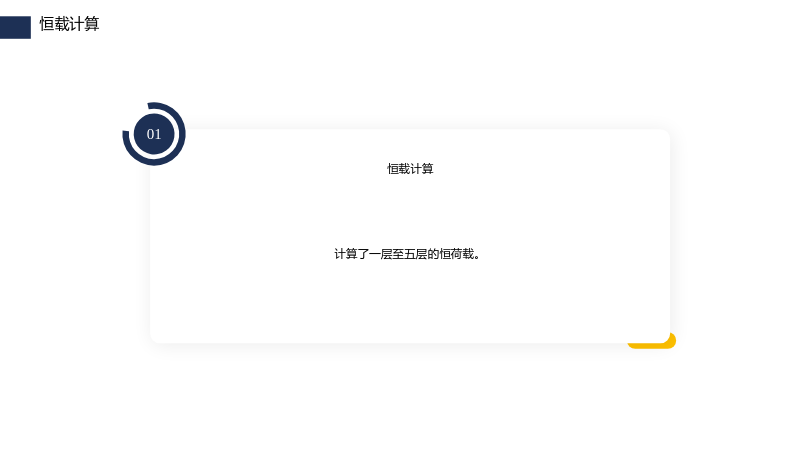

7.2 恒载计算

7.2 恒载计算

• 计算了一层至五层的恒荷载。

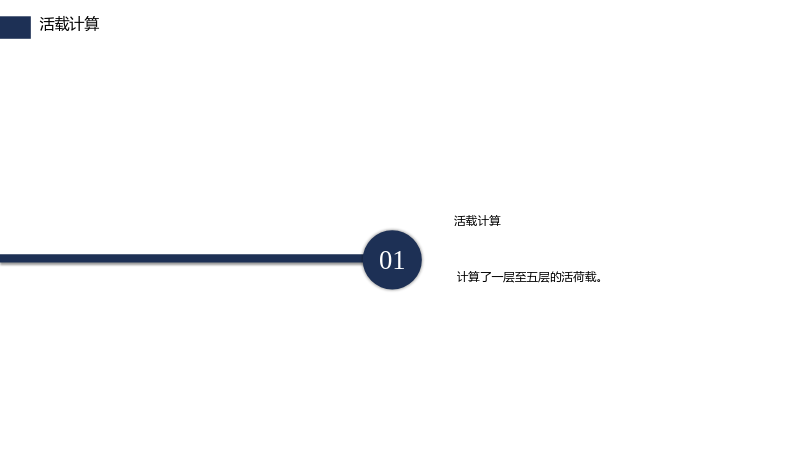

7.3 活载计算

7.3 活载计算

• 计算了一层至五层的活荷载。

7.4 内力计算

7.4 内力计算

• 进行了弯矩分配系数计算、恒荷载内力计算和活荷载内力计算。

7.5 侧移二阶效应的考虑与结构稳定性要求

7.5 侧移二阶效应的考虑与结构稳定性要求

• 考虑了侧移二阶效应，确保结构稳定性。

8. 内力组合

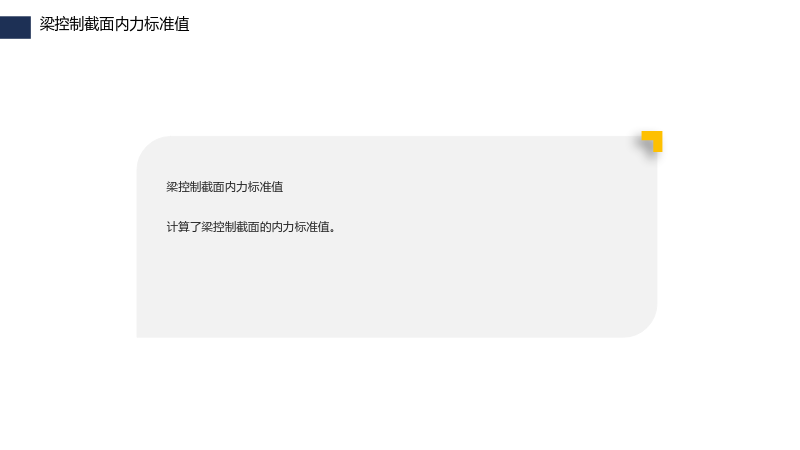

8.1 梁控制截面内力标准值

8.1 梁控制截面内力标准值

• 计算了梁控制截面的内力标准值。

8.2 竖向荷载作用下的弯矩调幅

8.2 竖向荷载作用下的弯矩调幅

• 进行了恒荷载作用下的弯矩调幅和活荷载作用下的弯矩调幅。

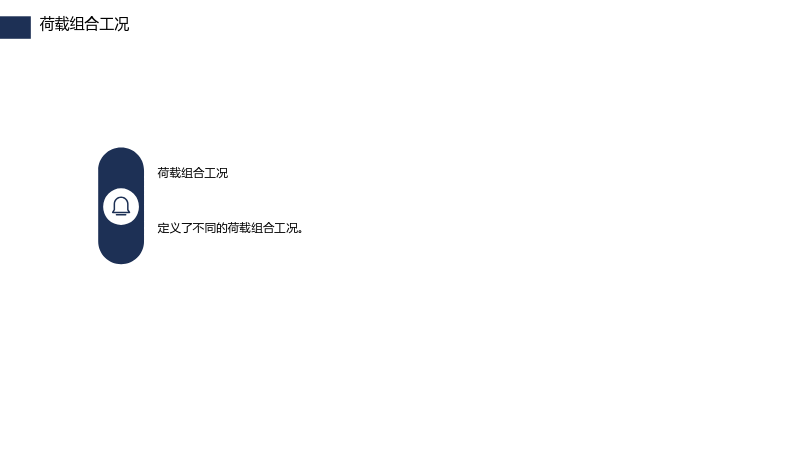

8.3 荷载组合工况

8.3 荷载组合工况

• 定义了不同的荷载组合工况。

8.4 梁控制截面的内力组合

8.4 梁控制截面的内力组合

• 计算了梁控制截面的内力组合。

8.5 柱控制截面的内力组合

8.5 柱控制截面的内力组合

• 计算了柱控制截面的内力组合。

9. 梁、柱截面设计

9.1 持久设计状况下框架梁设计

9.1 持久设计状况下框架梁设计

• 进行了正截面受弯承载力计算和斜截面受剪承载力计算。

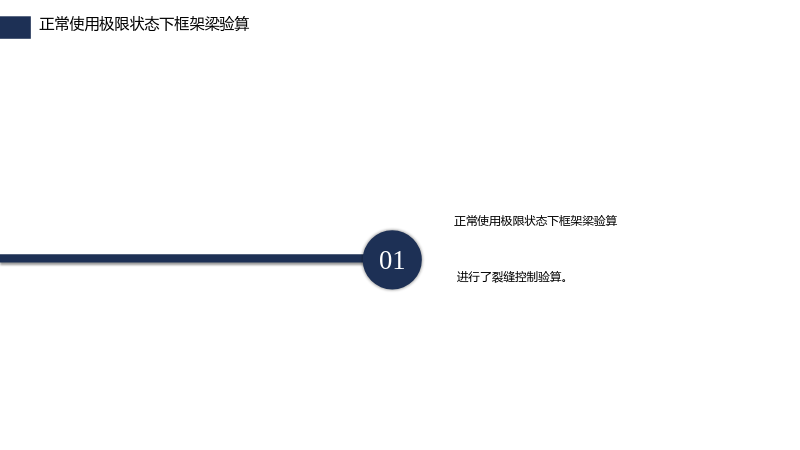

9.2 正常使用极限状态下框架梁验算

9.2 正常使用极限状态下框架梁验算

• 进行了裂缝控制验算。

9.3 抗震设计状况下框架梁设计

9.3 抗震设计状况下框架梁设计

• 进行了正截面受弯承载力计算和斜截面受剪承载力计算。

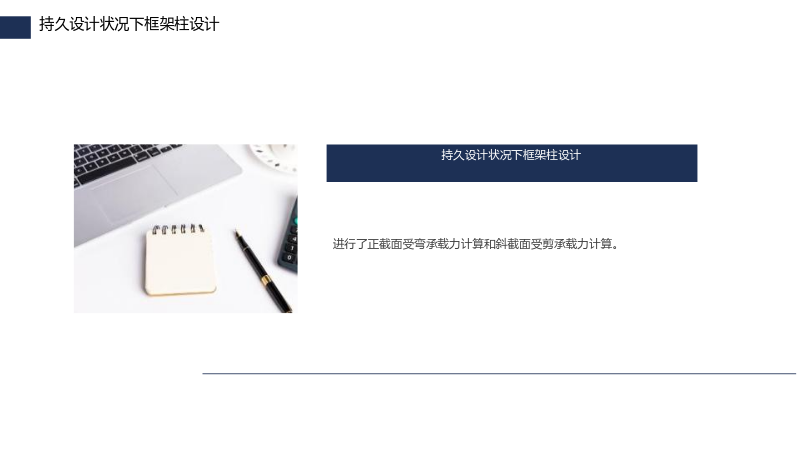

9.4 持久设计状况下框架柱设计

9.4 持久设计状况下框架柱设计

• 进行了正截面受弯承载力计算和斜截面受剪承载力计算。

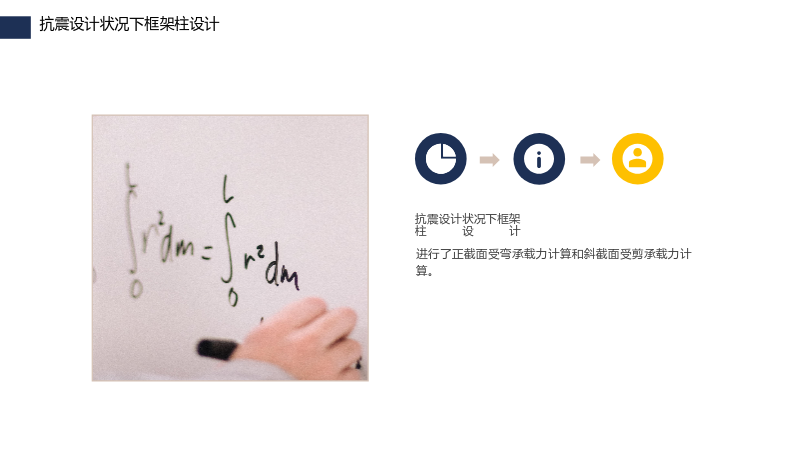

9.5 抗震设计状况下框架柱设计

9.5 抗震设计状况下框架柱设计

• 进行了正截面受弯承载力计算和斜截面受剪承载力计算。

10. 板的设计

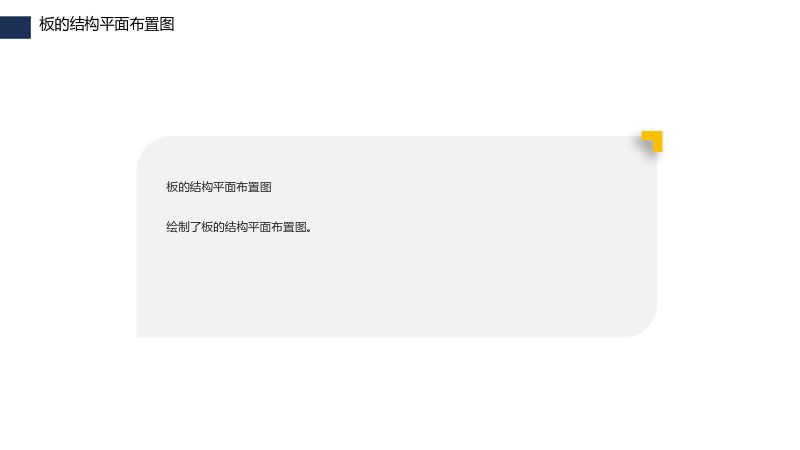

10.1 板的结构平面布置图

10.1 板的结构平面布置图

• 绘制了板的结构平面布置图。

10.2 荷载计算

10.2 荷载计算

• 计算了板的荷载。

10.3 弯矩计算

10.3 弯矩计算

• 计算了板的弯矩。

10.4 截面设计

10.4 截面设计

• 进行了板的截面设计。
