网络流量监控与分析系统设计与实现
1. 引言

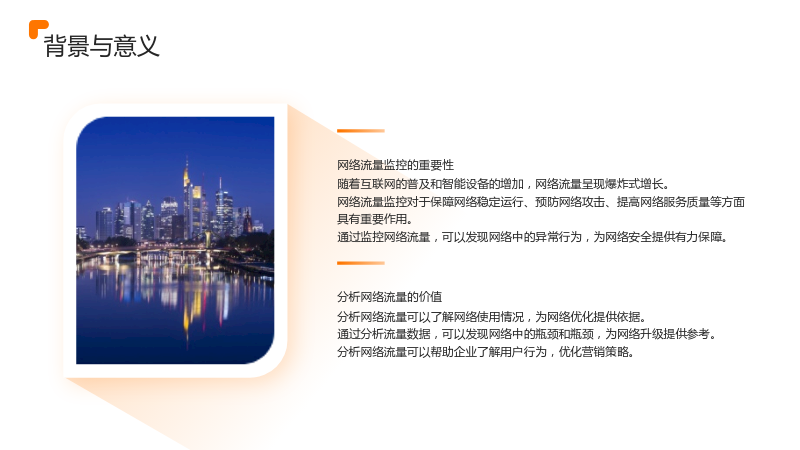

1.1 背景与意义
1.1.1 网络流量监控的重要性
- 随着互联网的普及和智能设备的增加，网络流量呈现爆炸式增长。
- 网络流量监控对于保障网络稳定运行、预防网络攻击、提高网络服务质量等方面具有重要作用。
- 通过监控网络流量，可以发现网络中的异常行为，为网络安全提供有力保障。
1.1.2 分析网络流量的价值
- 分析网络流量可以了解网络使用情况，为网络优化提供依据。
- 通过分析流量数据，可以发现网络中的瓶颈和瓶颈，为网络升级提供参考。
- 分析网络流量可以帮助企业了解用户行为，优化营销策略。

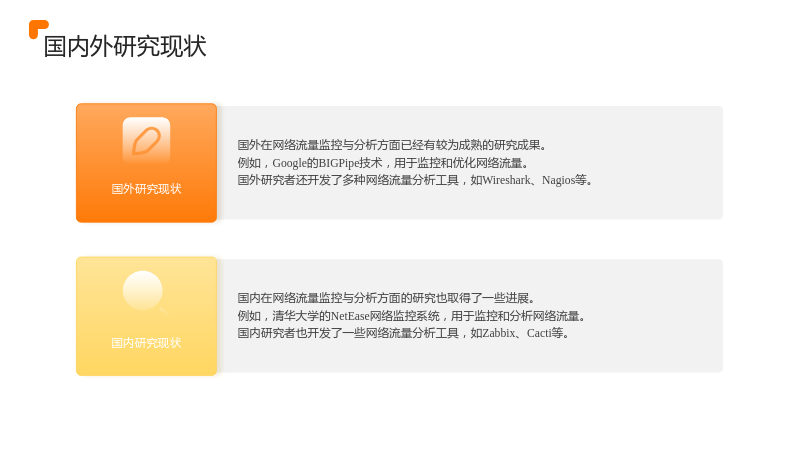

1.2 国内外研究现状
1.2.1 国外研究现状
- 国外在网络流量监控与分析方面已经有较为成熟的研究成果。
- 例如，Google的BIGPipe技术，用于监控和优化网络流量。
- 国外研究者还开发了多种网络流量分析工具，如Wireshark、Nagios等。
1.2.2 国内研究现状
- 国内在网络流量监控与分析方面的研究也取得了一些进展。
- 例如，清华大学的NetEase网络监控系统，用于监控和分析网络流量。
- 国内研究者也开发了一些网络流量分析工具，如Zabbix、Cacti等。

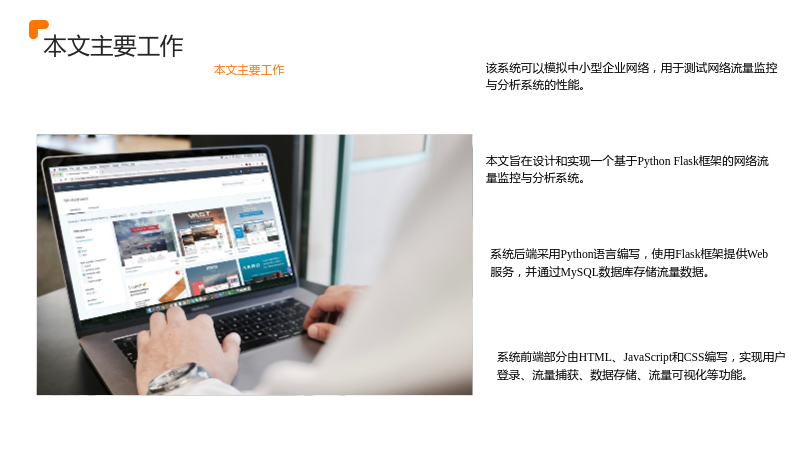

1.3 本文主要工作
1.3 本文主要工作
- 本文旨在设计和实现一个基于Python Flask框架的网络流量监控与分析系统。
- 该系统可以模拟中小型企业网络，用于测试网络流量监控与分析系统的性能。
- 系统后端采用Python语言编写，使用Flask框架提供Web服务，并通过MySQL数据库存储流量数据。
- 系统前端部分由HTML、JavaScript和CSS编写，实现用户登录、流量捕获、数据存储、流量可视化等功能。

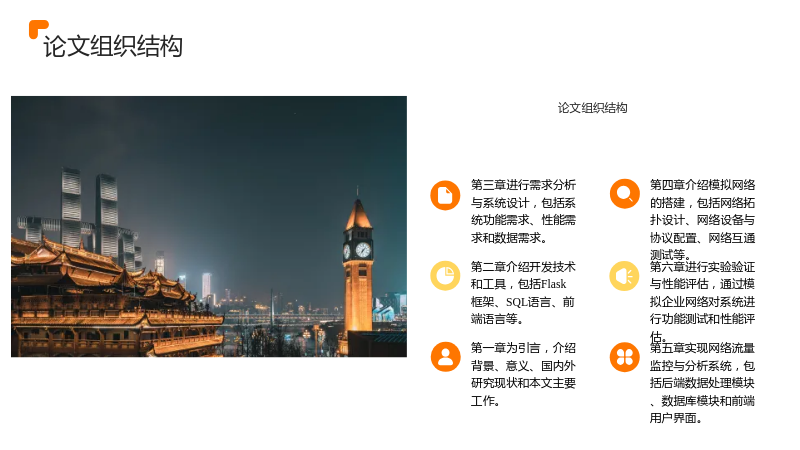

1.4 论文组织结构
1.4 论文组织结构
- 第一章为引言，介绍背景、意义、国内外研究现状和本文主要工作。
- 第二章介绍开发技术和工具，包括Flask框架、SQL语言、前端语言等。
- 第三章进行需求分析与系统设计，包括系统功能需求、性能需求和数据需求。
- 第四章介绍模拟网络的搭建，包括网络拓扑设计、网络设备与协议配置、网络互通测试等。
- 第五章实现网络流量监控与分析系统，包括后端数据处理模块、数据库模块和前端用户界面。
- 第六章进行实验验证与性能评估，通过模拟企业网络对系统进行功能测试和性能评估。
- 第七章为总结与展望，总结本文工作并展望未来研究方向。

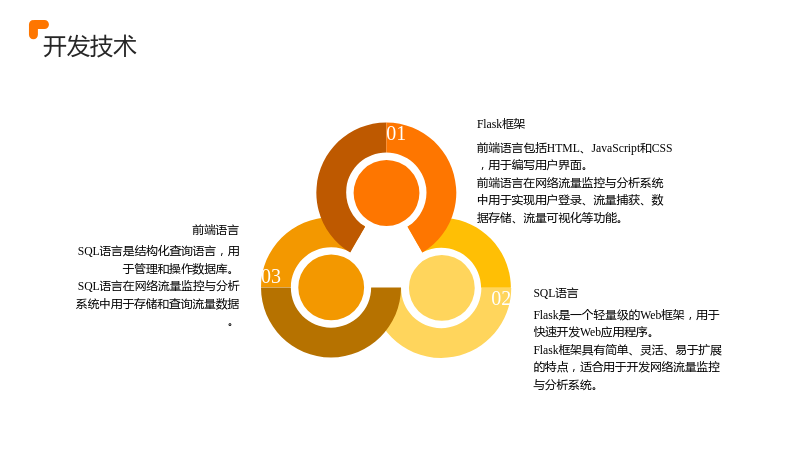

2. 开发技术与工具
2.1 开发技术
2.1.1 Flask框架
- Flask是一个轻量级的Web框架，用于快速开发Web应用程序。
- Flask框架具有简单、灵活、易于扩展的特点，适合用于开发网络流量监控与分析系统。
2.1.2 SQL语言
- SQL语言是结构化查询语言，用于管理和操作数据库。
- SQL语言在网络流量监控与分析系统中用于存储和查询流量数据。
2.1.3 前端语言
- 前端语言包括HTML、JavaScript和CSS，用于编写用户界面。
- 前端语言在网络流量监控与分析系统中用于实现用户登录、流量捕获、数据存储、流量可视化等功能。

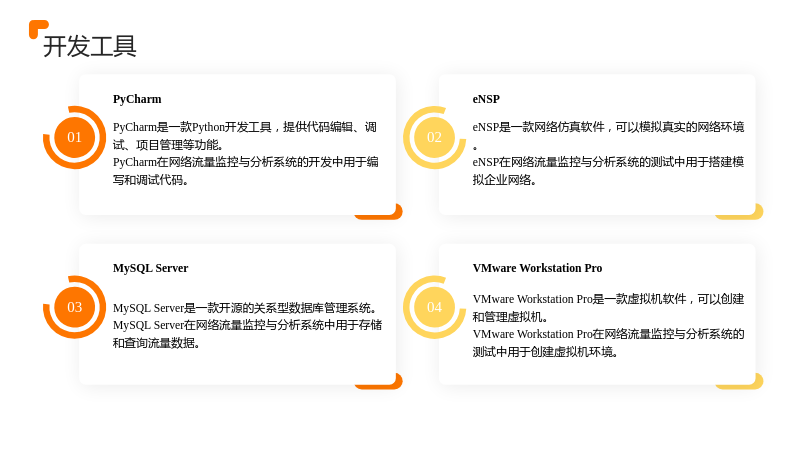

2.2 开发工具
2.2.1 PyCharm
- PyCharm是一款Python开发工具，提供代码编辑、调试、项目管理等功能。
- PyCharm在网络流量监控与分析系统的开发中用于编写和调试代码。
2.2.2 eNSP
- eNSP是一款网络仿真软件，可以模拟真实的网络环境。
- eNSP在网络流量监控与分析系统的测试中用于搭建模拟企业网络。
2.2.3 MySQL Server
- MySQL Server是一款开源的关系型数据库管理系统。
- MySQL Server在网络流量监控与分析系统中用于存储和查询流量数据。
2.2.4 VMware Workstation Pro
- VMware Workstation Pro是一款虚拟机软件，可以创建和管理虚拟机。
- VMware Workstation Pro在网络流量监控与分析系统的测试中用于创建虚拟机环境。
3. 需求分析与系统设计

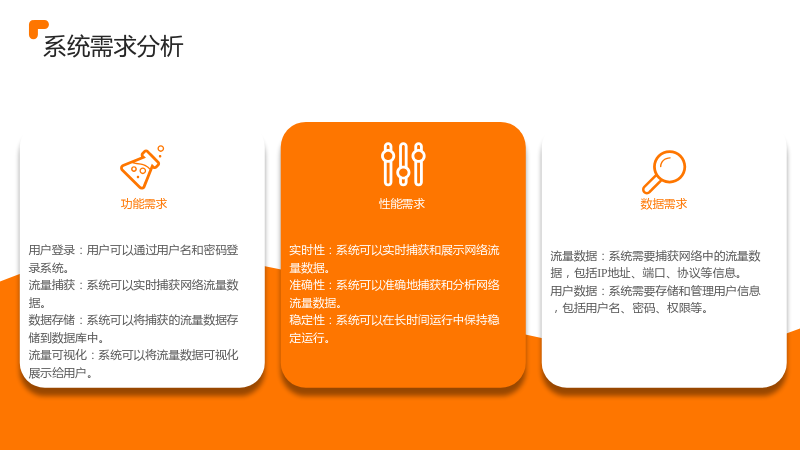

3.1 系统需求分析
3.1.1 功能需求
- 用户登录：用户可以通过用户名和密码登录系统。
- 流量捕获：系统可以实时捕获网络流量数据。
- 数据存储：系统可以将捕获的流量数据存储到数据库中。
- 流量可视化：系统可以将流量数据可视化展示给用户。
3.1.2 性能需求
- 实时性：系统可以实时捕获和展示网络流量数据。
- 准确性：系统可以准确地捕获和分析网络流量数据。
- 稳定性：系统可以在长时间运行中保持稳定运行。
3.1.3 数据需求
- 流量数据：系统需要捕获网络中的流量数据，包括IP地址、端口、协议等信息。
- 用户数据：系统需要存储和管理用户信息，包括用户名、密码、权限等。

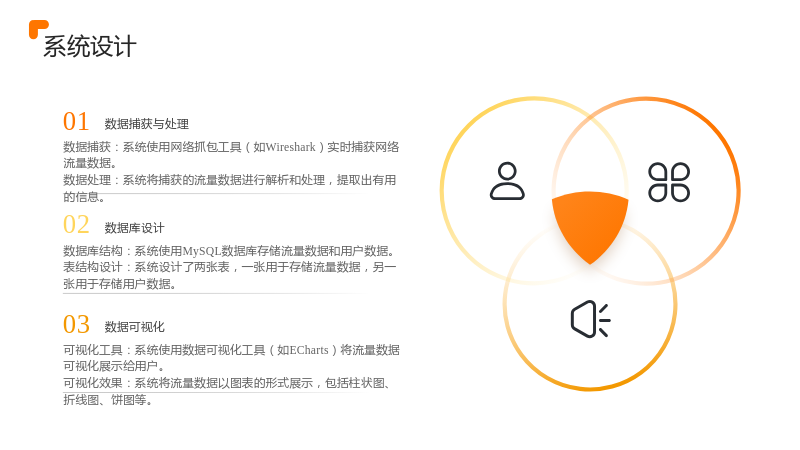

3.2 系统设计
3.2.1 数据捕获与处理
- 数据捕获：系统使用网络抓包工具（如Wireshark）实时捕获网络流量数据。
- 数据处理：系统将捕获的流量数据进行解析和处理，提取出有用的信息。
3.2.2 数据库设计
- 数据库结构：系统使用MySQL数据库存储流量数据和用户数据。
- 表结构设计：系统设计了两张表，一张用于存储流量数据，另一张用于存储用户数据。
3.2.3 数据可视化
- 可视化工具：系统使用数据可视化工具（如ECharts）将流量数据可视化展示给用户。
- 可视化效果：系统将流量数据以图表的形式展示，包括柱状图、折线图、饼图等。
4. 模拟网络的搭建

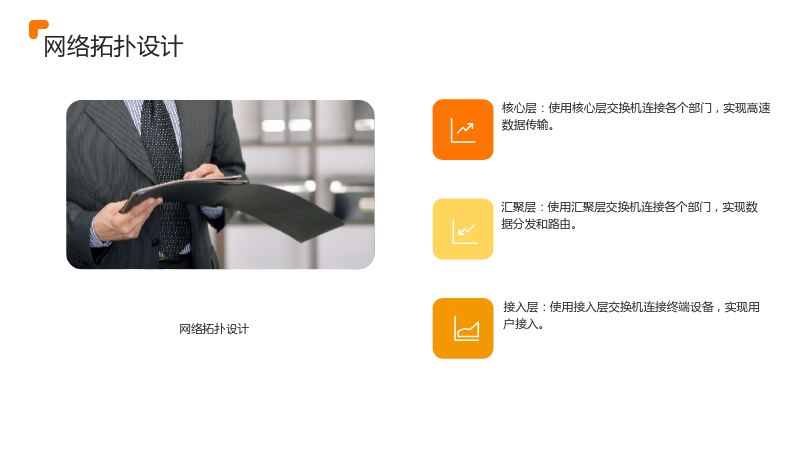

4.1 网络拓扑设计
4.1 网络拓扑设计
- 核心层：使用核心层交换机连接各个部门，实现高速数据传输。
- 汇聚层：使用汇聚层交换机连接各个部门，实现数据分发和路由。
- 接入层：使用接入层交换机连接终端设备，实现用户接入。

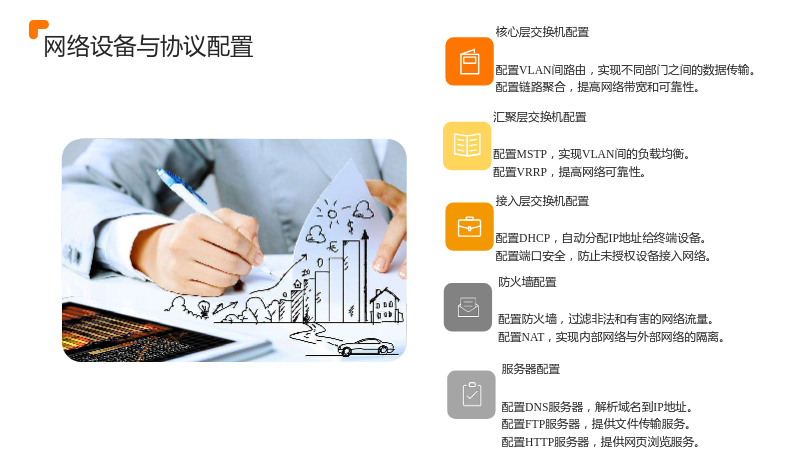

4.2 网络设备与协议配置
4.2.1 核心层交换机配置
- 配置VLAN间路由，实现不同部门之间的数据传输。
- 配置链路聚合，提高网络带宽和可靠性。
4.2.2 汇聚层交换机配置
- 配置MSTP，实现VLAN间的负载均衡。
- 配置VRRP，提高网络可靠性。
4.2.3 接入层交换机配置
- 配置DHCP，自动分配IP地址给终端设备。
- 配置端口安全，防止未授权设备接入网络。
4.2.4 防火墙配置
- 配置防火墙，过滤非法和有害的网络流量。
- 配置NAT，实现内部网络与外部网络的隔离。
4.2.5 服务器配置
- 配置DNS服务器，解析域名到IP地址。
- 配置FTP服务器，提供文件传输服务。
- 配置HTTP服务器，提供网页浏览服务。

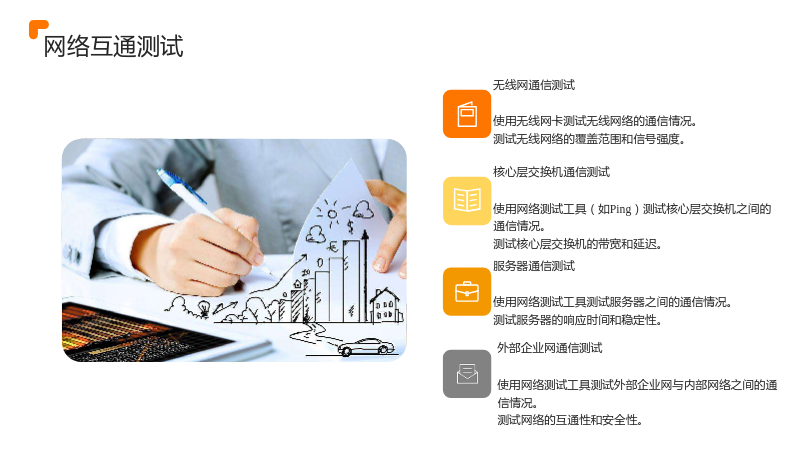

4.3 网络互通测试
4.3.1 无线网通信测试
- 使用无线网卡测试无线网络的通信情况。
- 测试无线网络的覆盖范围和信号强度。
4.3.2 核心层交换机通信测试
- 使用网络测试工具（如Ping）测试核心层交换机之间的通信情况。
- 测试核心层交换机的带宽和延迟。
4.3.3 服务器通信测试
- 使用网络测试工具测试服务器之间的通信情况。
- 测试服务器的响应时间和稳定性。
4.3.4 外部企业网通信测试
- 使用网络测试工具测试外部企业网与内部网络之间的通信情况。
- 测试网络的互通性和安全性。
5. 网络流量监控与分析系统的实现

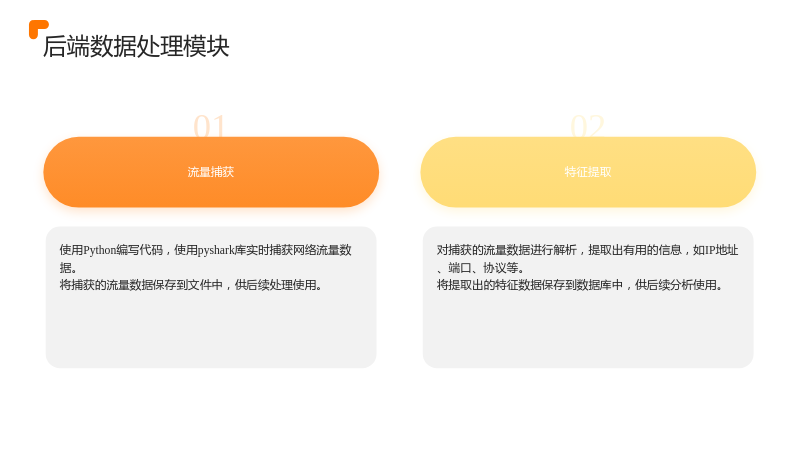

5.1 后端数据处理模块
5.1.1 流量捕获
- 使用Python编写代码，使用pyshark库实时捕获网络流量数据。
- 将捕获的流量数据保存到文件中，供后续处理使用。
5.1.2 特征提取
- 对捕获的流量数据进行解析，提取出有用的信息，如IP地址、端口、协议等。
- 将提取出的特征数据保存到数据库中，供后续分析使用。

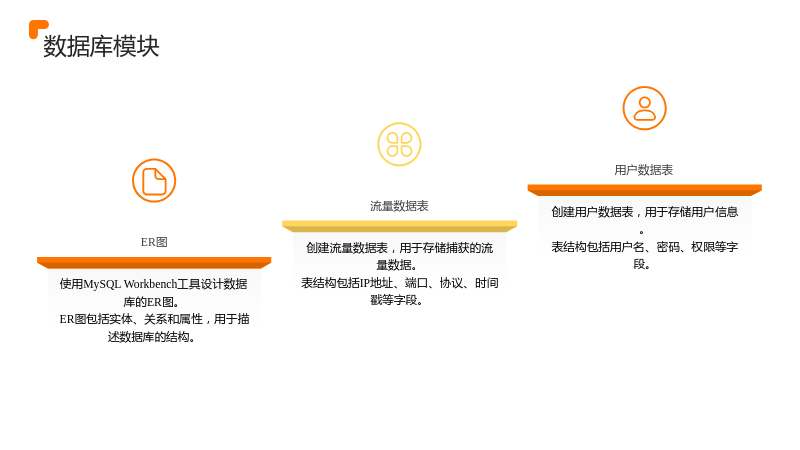

5.2 数据库模块
5.2.1 ER图
- 使用MySQL Workbench工具设计数据库的ER图。
- ER图包括实体、关系和属性，用于描述数据库的结构。
5.2.2 流量数据表
- 创建流量数据表，用于存储捕获的流量数据。
- 表结构包括IP地址、端口、协议、时间戳等字段。
5.2.3 用户数据表
- 创建用户数据表，用于存储用户信息。
- 表结构包括用户名、密码、权限等字段。

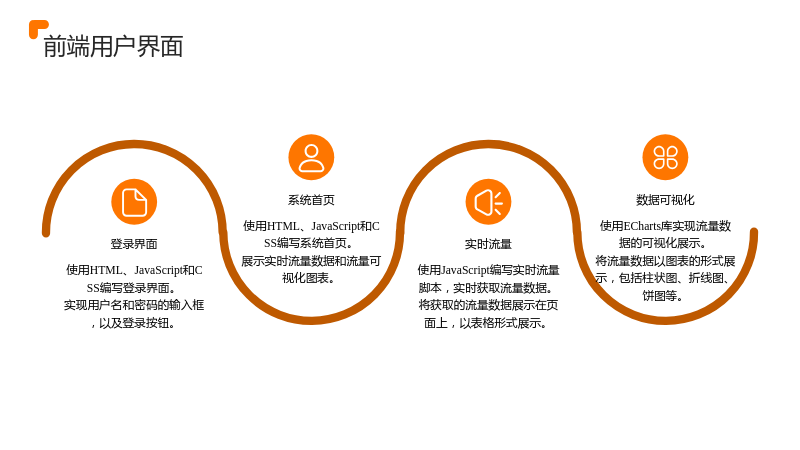

5.3 前端用户界面
5.3.1 登录界面
- 使用HTML、JavaScript和CSS编写登录界面。
- 实现用户名和密码的输入框，以及登录按钮。
5.3.2 系统首页
- 使用HTML、JavaScript和CSS编写系统首页。
- 展示实时流量数据和流量可视化图表。
5.3.3 实时流量
- 使用JavaScript编写实时流量脚本，实时获取流量数据。
- 将获取的流量数据展示在页面上，以表格形式展示。
5.3.4 数据可视化
- 使用ECharts库实现流量数据的可视化展示。
- 将流量数据以图表的形式展示，包括柱状图、折线图、饼图等。
6. 实验验证与性能评估

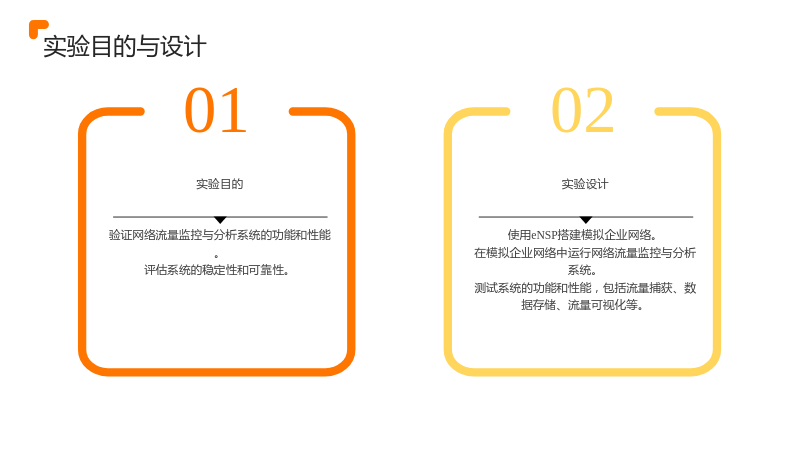

6.1 实验目的与设计
6.1.1 实验目的
- 验证网络流量监控与分析系统的功能和性能。
- 评估系统的稳定性和可靠性。
6.1.2 实验设计
- 使用eNSP搭建模拟企业网络。
- 在模拟企业网络中运行网络流量监控与分析系统。
- 测试系统的功能和性能，包括流量捕获、数据存储、流量可视化等。

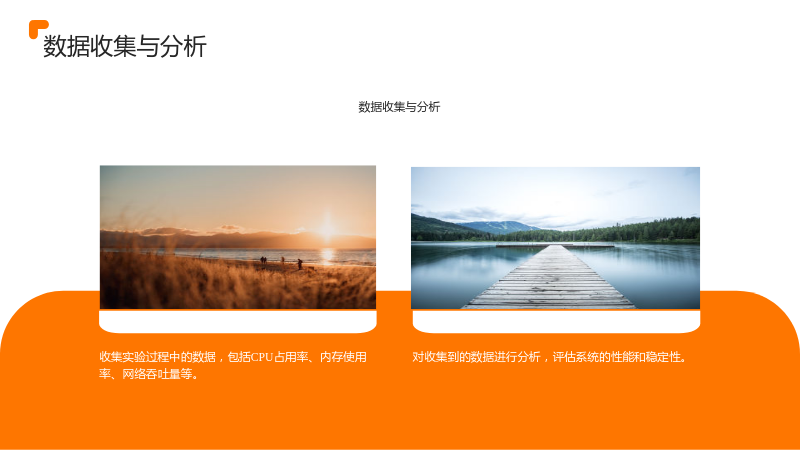

6.2 数据收集与分析
6.2 数据收集与分析
- 收集实验过程中的数据，包括CPU占用率、内存使用率、网络吞吐量等。
- 对收集到的数据进行分析，评估系统的性能和稳定性。

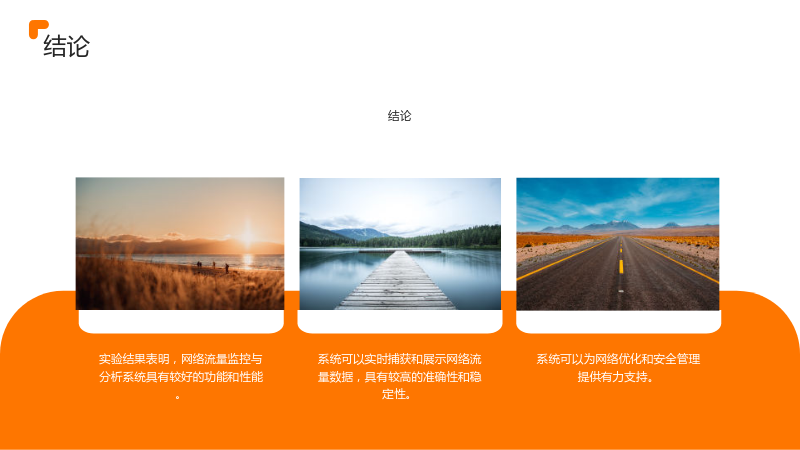

6.3 结论
6.3 结论
- 实验结果表明，网络流量监控与分析系统具有较好的功能和性能。
- 系统可以实时捕获和展示网络流量数据，具有较高的准确性和稳定性。
- 系统可以为网络优化和安全管理提供有力支持。
7. 总结与展望

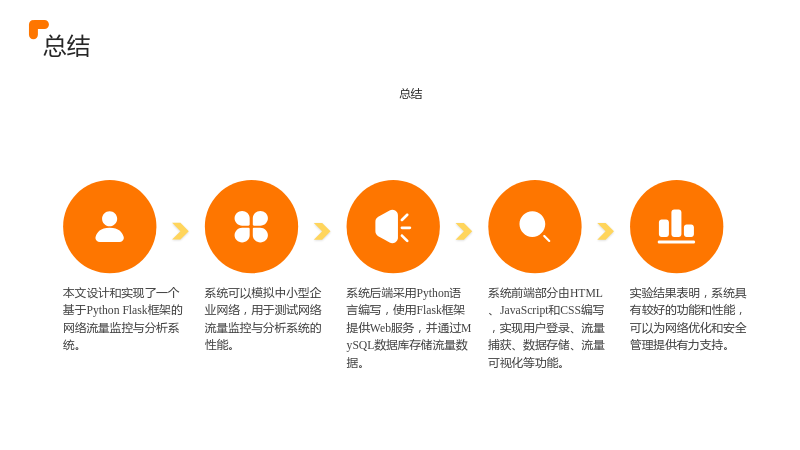

7.1 总结
7.1 总结
- 本文设计和实现了一个基于Python Flask框架的网络流量监控与分析系统。
- 系统可以模拟中小型企业网络，用于测试网络流量监控与分析系统的性能。
- 系统后端采用Python语言编写，使用Flask框架提供Web服务，并通过MySQL数据库存储流量数据。
- 系统前端部分由HTML、JavaScript和CSS编写，实现用户登录、流量捕获、数据存储、流量可视化等功能。
- 实验结果表明，系统具有较好的功能和性能，可以为网络优化和安全管理提供有力支持。

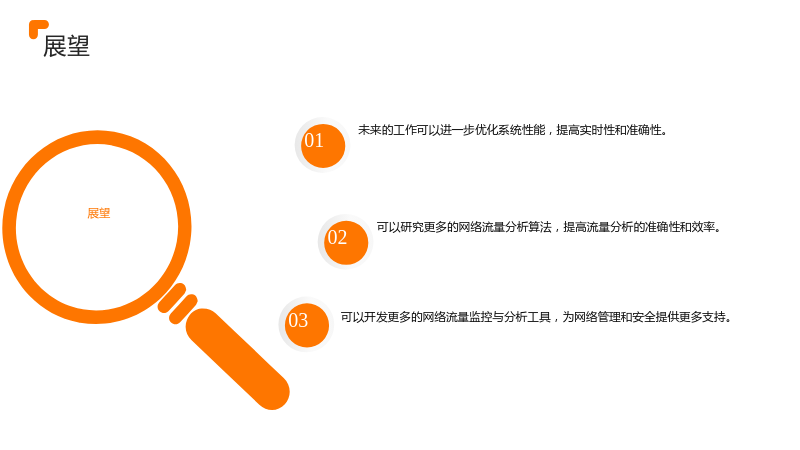

7.2 展望
7.2 展望
- 未来的工作可以进一步优化系统性能，提高实时性和准确性。
- 可以研究更多的网络流量分析算法，提高流量分析的准确性和效率。
- 可以开发更多的网络流量监控与分析工具，为网络管理和安全提供更多支持。
