海藻酸钠衍生碳量子点插层MXene制备高性能柔性电极

1. 研究背景

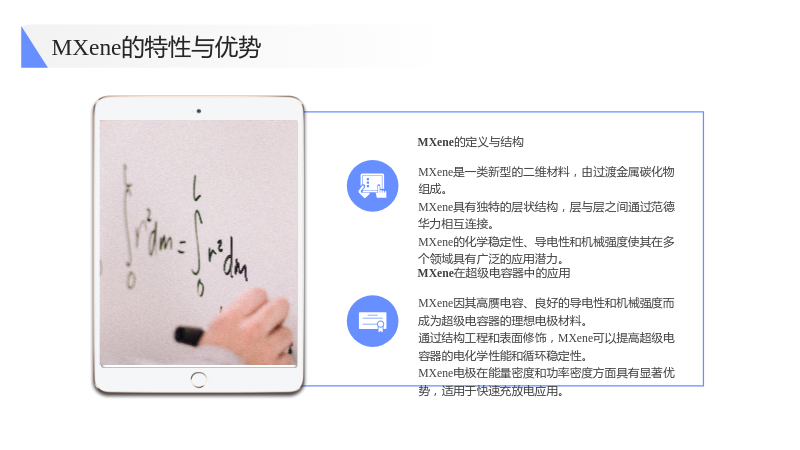

1.1 MXene的特性与优势

1.1.1 MXene的定义与结构

• MXene是一类新型的二维材料，由过渡金属碳化物组成。
• MXene具有独特的层状结构，层与层之间通过范德华力相互连接。
• MXene的化学稳定性、导电性和机械强度使其在多个领域具有广泛的应用潜力。

1.1.2 MXene在超级电容器中的应用

• MXene因其高赝电容、良好的导电性和机械强度而成为超级电容器的理想电极材料。
• 通过结构工程和表面修饰，MXene可以提高超级电容器的电化学性能和循环稳定性。
• MXene电极在能量密度和功率密度方面具有显著优势，适用于快速充放电应用。

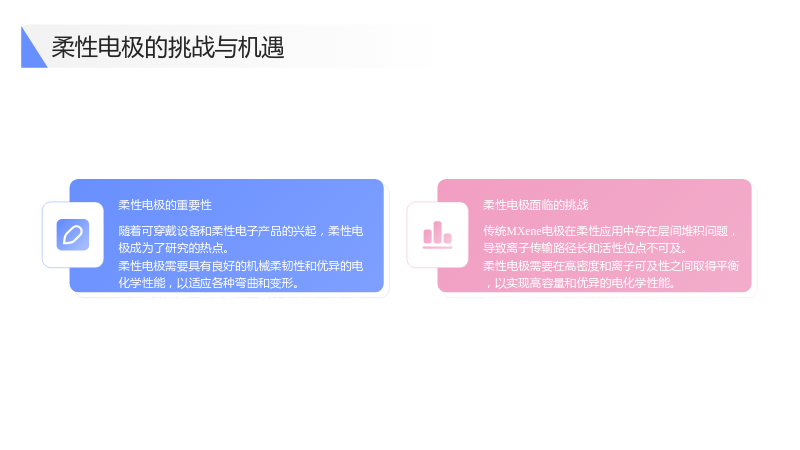

1.2 柔性电极的挑战与机遇

1.2.1 柔性电极的重要性

• 随着可穿戴设备和柔性电子产品的兴起，柔性电极成为了研究的热点。
• 柔性电极需要具有良好的机械柔韧性和优异的电化学性能，以适应各种弯曲和变形。
• 柔性电极的应用前景广阔，包括柔性显示屏、智能服装和医疗设备等领域。

1.2.2 柔性电极面临的挑战

• 传统MXene电极在柔性应用中存在层间堆积问题，导致离子传输路径长和活性位点不可及。
• 柔性电极需要在高密度和离子可及性之间取得平衡，以实现高容量和优异的电化学性能。
• 制备具有高密度、离子可及性和良好机械性能的柔性电极仍然是一个挑战。

2. 实验方法与材料

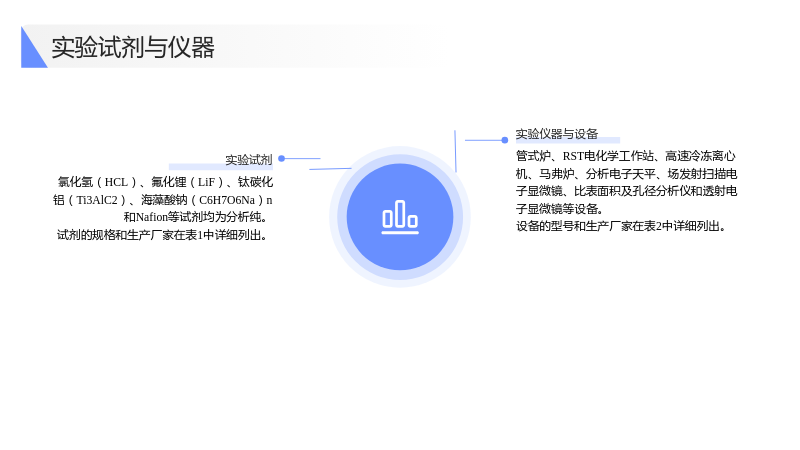

2.1 实验试剂与仪器

2.1.1 实验试剂

• 氯化氢（HCL）、氟化锂（LiF）、钛碳化铝（Ti3AlC2）、海藻酸钠（C6H7O6Na）n和Nafion等试剂均为分析纯。
• 试剂的规格和生产厂家在表1中详细列出。

2.1.2 实验仪器与设备

• 管式炉、RST电化学工作站、高速冷冻离心机、马弗炉、分析电子天平、场发射扫描电子显微镜、比表面积及孔径分析仪和透射电子显微镜等设备。
• 设备的型号和生产厂家在表2中详细列出。

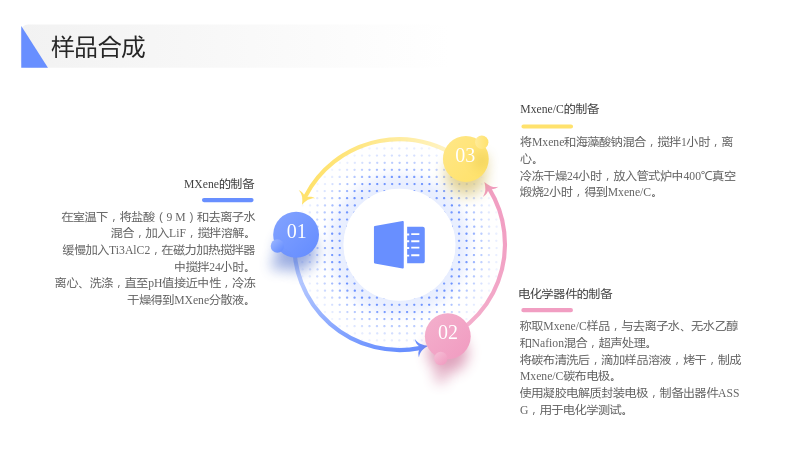

2.2 样品合成

2.2.1 MXene的制备

• 在室温下，将盐酸（9 M）和去离子水混合，加入LiF，搅拌溶解。
• 缓慢加入Ti3AlC2，在磁力加热搅拌器中搅拌24小时。
• 离心、洗涤，直至pH值接近中性，冷冻干燥得到MXene分散液。

2.2.2 Mxene/C的制备

• 将Mxene和海藻酸钠混合，搅拌1小时，离心。
• 冷冻干燥24小时，放入管式炉中400℃真空煅烧2小时，得到Mxene/C。

2.2.3 电化学器件的制备

• 称取Mxene/C样品，与去离子水、无水乙醇和Nafion混合，超声处理。
• 将碳布清洗后，滴加样品溶液，烤干，制成Mxene/C碳布电极。
• 使用凝胶电解质封装电极，制备出器件ASSG，用于电化学测试。

3. 结果与讨论

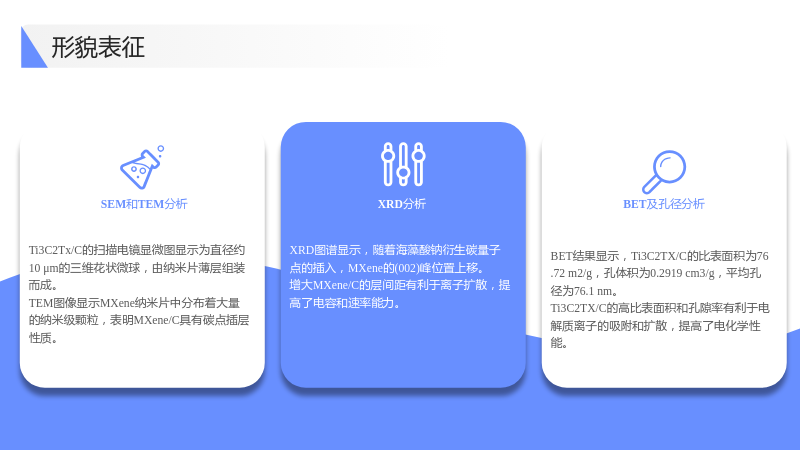

3.1 形貌表征

3.1.1 SEM和TEM分析

• Ti3C2Tx/C的扫描电镜显微图显示为直径约10 μm的三维花状微球，由纳米片薄层组装而成。
• TEM图像显示MXene纳米片中分布着大量的纳米级颗粒，表明MXene/C具有碳点插层性质。

3.1.2 XRD分析

• XRD图谱显示，随着海藻酸钠衍生碳量子点的插入，MXene的(002)峰位置上移。
• 增大MXene/C的层间距有利于离子扩散，提高了电容和速率能力。

3.1.3 BET及孔径分析

• BET结果显示，Ti3C2TX/C的比表面积为76.72 m2/g，孔体积为0.2919 cm3/g，平均孔径为76.1 nm。
• Ti3C2TX/C的高比表面积和孔隙率有利于电解质离子的吸附和扩散，提高了电化学性能。

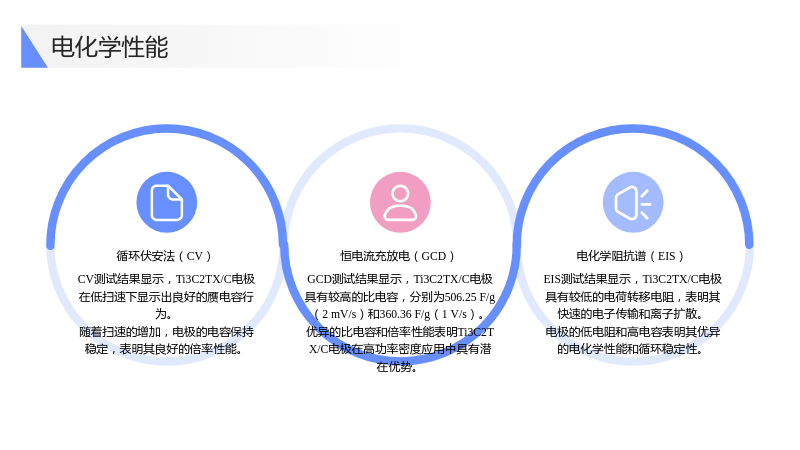

3.2 电化学性能

3.2.1 循环伏安法（CV）

• CV测试结果显示，Ti3C2TX/C电极在低扫速下显示出良好的赝电容行为。
• 随着扫速的增加，电极的电容保持稳定，表明其良好的倍率性能。

3.2.2 恒电流充放电（GCD）

• GCD测试结果显示，Ti3C2TX/C电极具有较高的比电容，分别为506.25 F/g（2 mV/s）和360.36 F/g（1 V/s）。
• 优异的比电容和倍率性能表明Ti3C2TX/C电极在高功率密度应用中具有潜在优势。

3.2.3 电化学阻抗谱（EIS）

• EIS测试结果显示，Ti3C2TX/C电极具有较低的电荷转移电阻，表明其快速的电子传输和离子扩散。
• 电极的低电阻和高电容表明其优异的电化学性能和循环稳定性。

4. 结论与展望

4.1 结论

4.1 结论

• 通过海藻酸钠衍生碳量子点插层MXene，成功制备了高性能柔性电极。
• Ti3C2TX/C电极具有高密度、离子可及性和优异的电化学性能。
• Ti3C2TX/C电极在循环伏安法、恒电流充放电和电化学阻抗谱测试中表现出良好的性能。

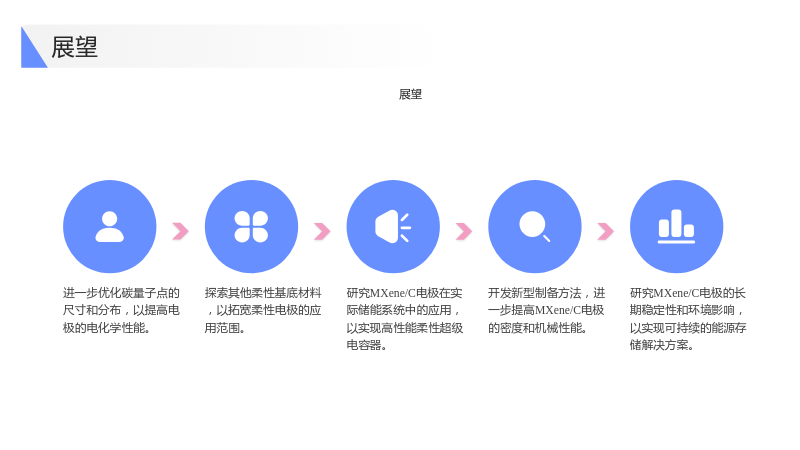

4.2 展望

4.2 展望

• 进一步优化碳量子点的尺寸和分布，以提高电极的电化学性能。
• 探索其他柔性基底材料，以拓宽柔性电极的应用范围。
• 研究MXene/C电极在实际储能系统中的应用，以实现高性能柔性超级电容器。
• 开发新型制备方法，进一步提高MXene/C电极的密度和机械性能。
• 研究MXene/C电极的长期稳定性和环境影响，以实现可持续的能源存储解决方案。
