基于PLC的搬运机器人控制系统设计
1. 绪论

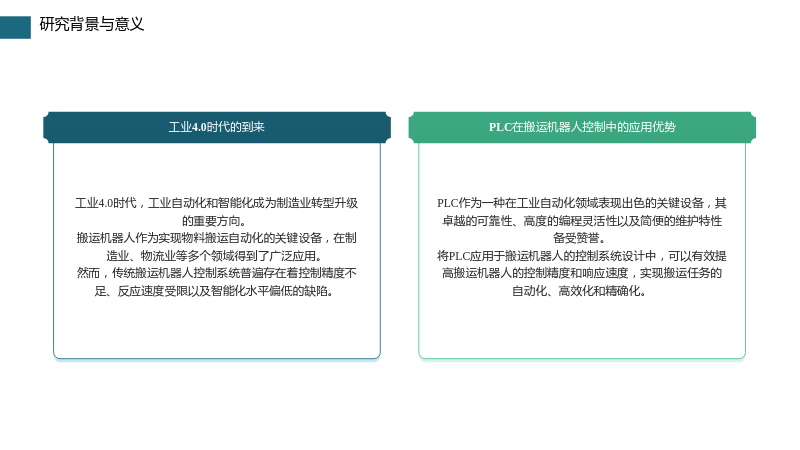

1.1 研究背景与意义
1.1.1 工业4.0时代的到来
- 工业4.0时代，工业自动化和智能化成为制造业转型升级的重要方向。
- 搬运机器人作为实现物料搬运自动化的关键设备，在制造业、物流业等多个领域得到了广泛应用。
- 然而，传统搬运机器人控制系统普遍存在着控制精度不足、反应速度受限以及智能化水平偏低的缺陷。
1.1.2 PLC在搬运机器人控制中的应用优势
- PLC作为一种在工业自动化领域表现出色的关键设备，其卓越的可靠性、高度的编程灵活性以及简便的维护特性备受赞誉。
- 将PLC应用于搬运机器人的控制系统设计中，可以有效提高搬运机器人的控制精度和响应速度，实现搬运任务的自动化、高效化和精确化。

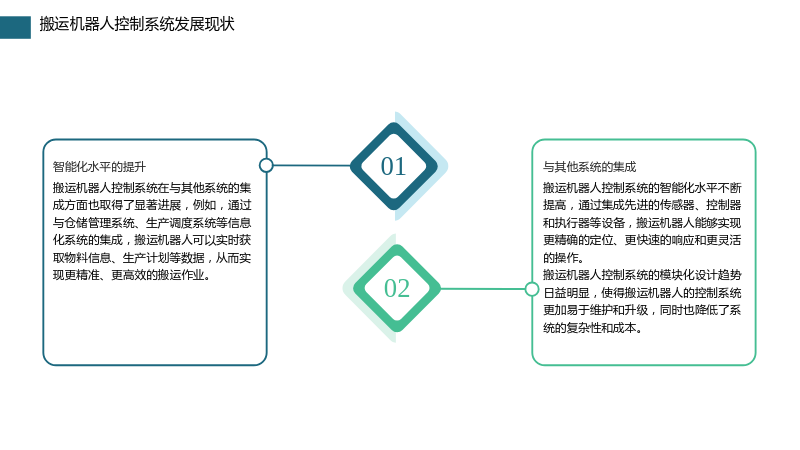

1.2 搬运机器人控制系统发展现状
1.2.1 智能化水平的提升
- 搬运机器人控制系统的智能化水平不断提高，通过集成先进的传感器、控制器和执行器等设备，搬运机器人能够实现更精确的定位、更快速的响应和更灵活的操作。
- 搬运机器人控制系统的模块化设计趋势日益明显，使得搬运机器人的控制系统更加易于维护和升级，同时也降低了系统的复杂性和成本。
1.2.2 与其他系统的集成
- 搬运机器人控制系统在与其他系统的集成方面也取得了显著进展，例如，通过与仓储管理系统、生产调度系统等信息化系统的集成，搬运机器人可以实时获取物料信息、生产计划等数据，从而实现更精准、更高效的搬运作业。

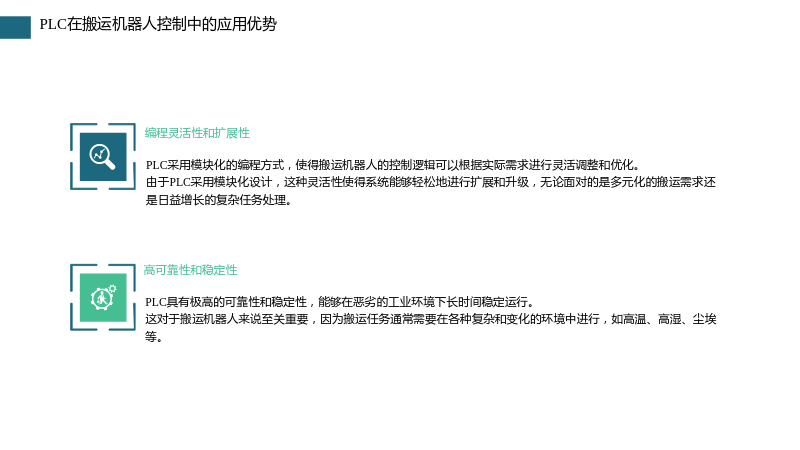

1.3 PLC在搬运机器人控制中的应用优势
1.3.1 编程灵活性和扩展性
- PLC采用模块化的编程方式，使得搬运机器人的控制逻辑可以根据实际需求进行灵活调整和优化。
- 由于PLC采用模块化设计，这种灵活性使得系统能够轻松地进行扩展和升级，无论面对的是多元化的搬运需求还是日益增长的复杂任务处理。
1.3.2 高可靠性和稳定性
- PLC具有极高的可靠性和稳定性，能够在恶劣的工业环境下长时间稳定运行。 -这对于搬运机器人来说至关重要，因为搬运任务通常需要在各种复杂和变化的环境中进行，如高温、高湿、尘埃等。

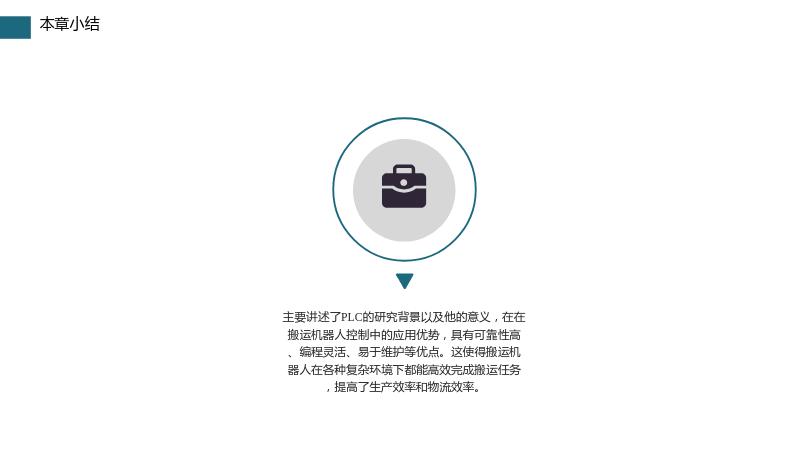

1.4 本章小结
主要讲述了PLC的研究背景以及他的意义，在在搬运机器人控制中的应用优势，具有可靠性高、编程灵活、易于维护等优点。这使得搬运机器人在各种复杂环境下都能高效完成搬运任务，提高了生产效率和物流效率。
2. 搬运机器人控制系统总体设计
2.1 系统组成与功能分析
2.1.1 系统组成
- PLC控制器：作为整个控制系统的核心，负责接收并处理来自传感器的信号，根据预设的逻辑规则发出控制指令。
- 传感器：用于实时检测物料的位置、距离、重量等信息。
- 执行器：执行PLC控制器的指令，驱动搬运机器人进行移动、抓取、释放等操作。
- 人机界面（HMI）：为操作人员提供友好的交互界面，用于监控整个系统的运行状态，显示机器人状态、物料位置以及操作按钮等。
2.1.2 功能分析
- 精准控制：通过PLC控制器的精确计算和处理，实现对搬运机器人运动轨迹、速度和力度的精准控制，确保物料能够准确、高效地搬运到指定位置。
- 自动化操作：搬运机器人能够在无人干预的情况下自动完成搬运任务，降低了人工操作的依赖性和出错率，提高了生产效率。
- 实时监控与报警：通过HMI和传感器，系统能够实时监控搬运机器人的工作状态和物料信息，一旦出现异常或故障，能够及时发出报警信息，提醒操作人员进行处理。
- 数据记录与分析：系统能够记录搬运过程中的各种数据，如搬运次数、搬运时间、物料信息等，为后续的生产分析和优化提供依据。

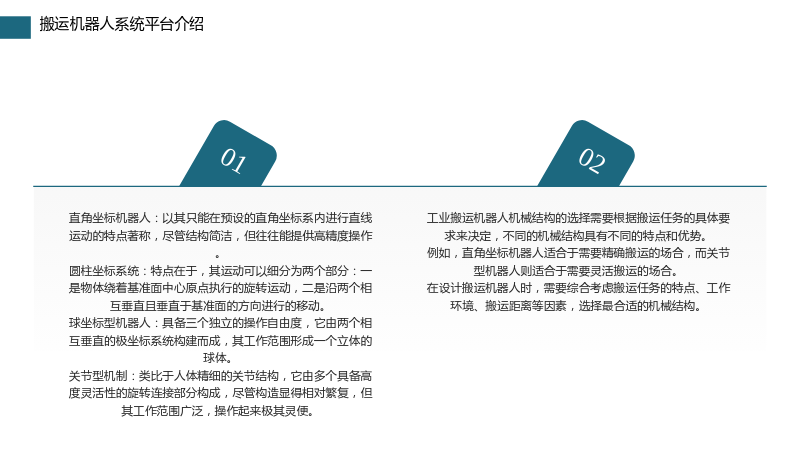

2.2 搬运机器人系统平台介绍
2.2.1 机械结构类型
- 直角坐标机器人：以其只能在预设的直角坐标系内进行直线运动的特点著称，尽管结构简洁，但往往能提供高精度操作。
- 圆柱坐标系统：特点在于，其运动可以细分为两个部分：一是物体绕着基准面中心原点执行的旋转运动，二是沿两个相互垂直且垂直于基准面的方向进行的移动。
- 球坐标型机器人：具备三个独立的操作自由度，它由两个相互垂直的极坐标系统构建而成，其工作范围形成一个立体的球体。
- 关节型机制：类比于人体精细的关节结构，它由多个具备高度灵活性的旋转连接部分构成，尽管构造显得相对繁复，但其工作范围广泛，操作起来极其灵便。
2.2.2 工业搬运机器人机械结构与分析
- 工业搬运机器人机械结构的选择需要根据搬运任务的具体要求来决定，不同的机械结构具有不同的特点和优势。
- 例如，直角坐标机器人适合于需要精确搬运的场合，而关节型机器人则适合于需要灵活搬运的场合。
- 在设计搬运机器人时，需要综合考虑搬运任务的特点、工作环境、搬运距离等因素，选择最合适的机械结构。

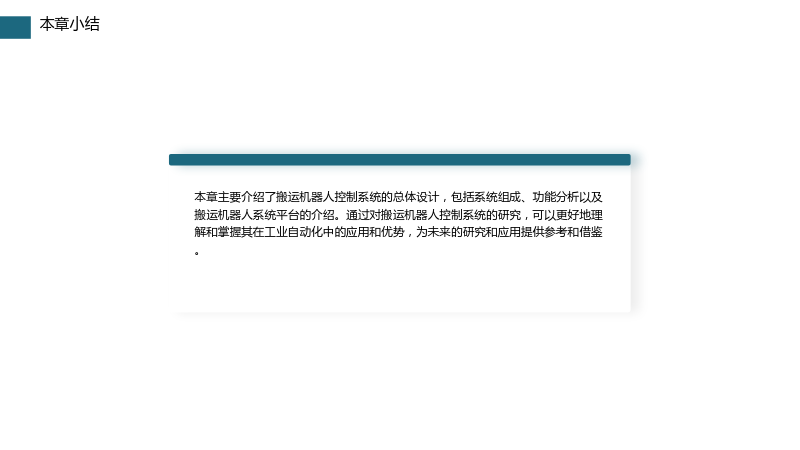

2.3 本章小结
本章主要介绍了搬运机器人控制系统的总体设计，包括系统组成、功能分析以及搬运机器人系统平台的介绍。通过对搬运机器人控制系统的研究，可以更好地理解和掌握其在工业自动化中的应用和优势，为未来的研究和应用提供参考和借鉴。
