雷岭峰隧道施工图设计

1. 项目背景与意义

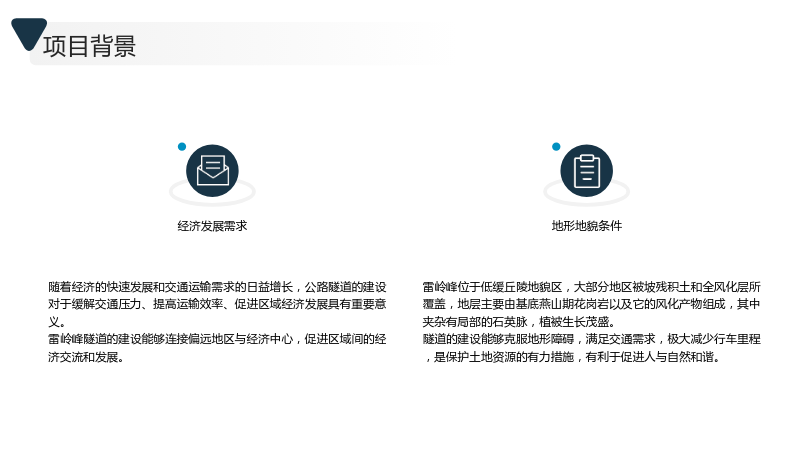

1.1 项目背景

1.1.1 经济发展需求

• 随着经济的快速发展和交通运输需求的日益增长，公路隧道的建设对于缓解交通压力、提高运输效率、促进区域经济发展具有重要意义。
• 雷岭峰隧道的建设能够连接偏远地区与经济中心，促进区域间的经济交流和发展。

1.1.2 地形地貌条件

• 雷岭峰位于低缓丘陵地貌区，大部分地区被坡残积土和全风化层所覆盖，地层主要由基底燕山期花岗岩以及它的风化产物组成，其中夹杂有局部的石英脉，植被生长茂盛。
• 隧道的建设能够克服地形障碍，满足交通需求，极大减少行车里程，是保护土地资源的有力措施，有利于促进人与自然和谐。

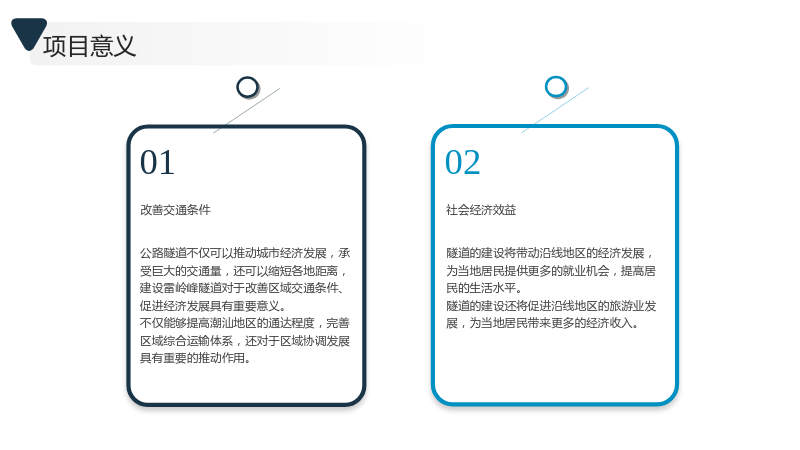

1.2 项目意义

1.2.1 改善交通条件

• 公路隧道不仅可以推动城市经济发展，承受巨大的交通量，还可以缩短各地距离，建设雷岭峰隧道对于改善区域交通条件、促进经济发展具有重要意义。
• 不仅能够提高潮汕地区的通达程度，完善区域综合运输体系，还对于区域协调发展具有重要的推动作用。

1.2.2 社会经济效益

• 隧道的建设将带动沿线地区的经济发展，为当地居民提供更多的就业机会，提高居民的生活水平。
• 隧道的建设还将促进沿线地区的旅游业发展，为当地居民带来更多的经济收入。

2. 设计原则与依据

2.1 设计原则

2.1.1 安全至上

• 隧道设计本着以人为本，安全至上的设计理念。依据雷岭峰的地形地貌、地质构造、地层岩性、水文地质等条件，通过对比隧道施工、安全和经济等方面选出最为合理的隧道线路方案。

2.1.2 综合考虑

• 根据新奥法进行隧道洞身设计，使用复合式衬砌设计，不仅能够充分发挥围岩的自承能力，也能提高隧道的通风和防水的能力。
• 遵循“早进洞，晚出洞”的原则，减少对洞口周围环境的干扰同时降低施工人员在不稳定的洞口区域的工作时间，降低施工风险，在隧道洞口处也可采用支撑体或套拱并配合超前支护措施，做到隧道施工时安全和环保的统一。

2.1.3 动态监测

• 施工过程中应密切注意地质岩性的变化，加强对可能出现的各种不良地质的监测，使用多种测量设备对隧道围岩数据进行监测，保障施工安全。

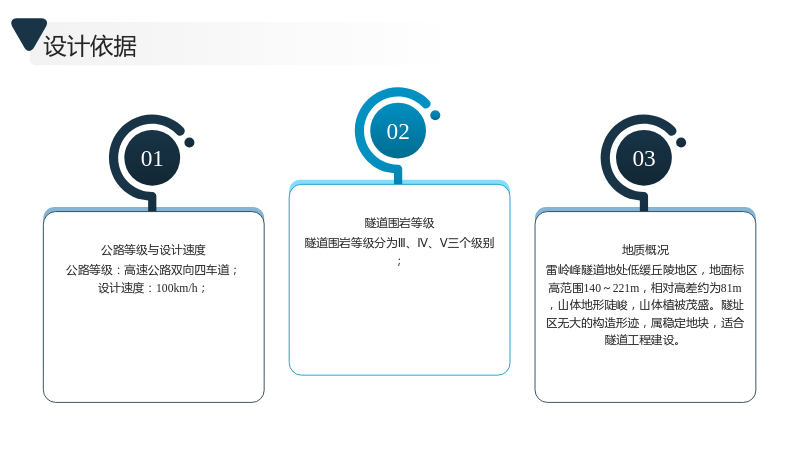

2.2 设计依据

2.2.1 公路等级与设计速度

• 公路等级：高速公路双向四车道；
• 设计速度：100km/h；

2.2.2 隧道围岩等级

• 隧道围岩等级分为Ⅲ、Ⅳ、Ⅴ三个级别；

2.2.3 地质概况

• 雷岭峰隧道地处低缓丘陵地区，地面标高范围140～221m，相对高差约为81m，山体地形陡峻，山体植被茂盛。隧址区无大的构造形迹，属稳定地块，适合隧道工程建设。

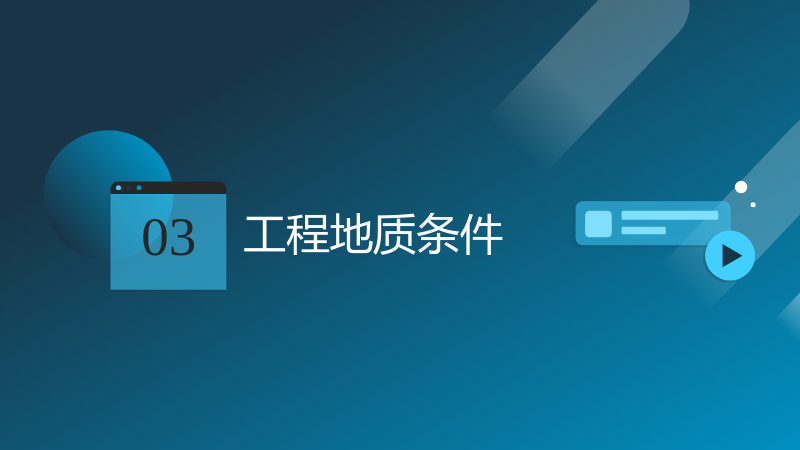

3. 工程地质条件

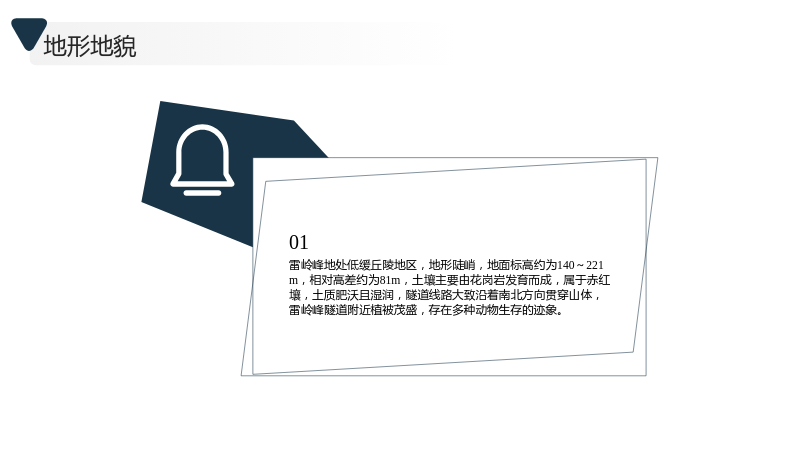

3.1 地形地貌

• 雷岭峰地处低缓丘陵地区，地形陡峭，地面标高约为140～221m，相对高差约为81m，土壤主要由花岗岩发育而成，属于赤红壤，土质肥沃且湿润，隧道线路大致沿着南北方向贯穿山体，雷岭峰隧道附近植被茂盛，存在多种动物生存的迹象。

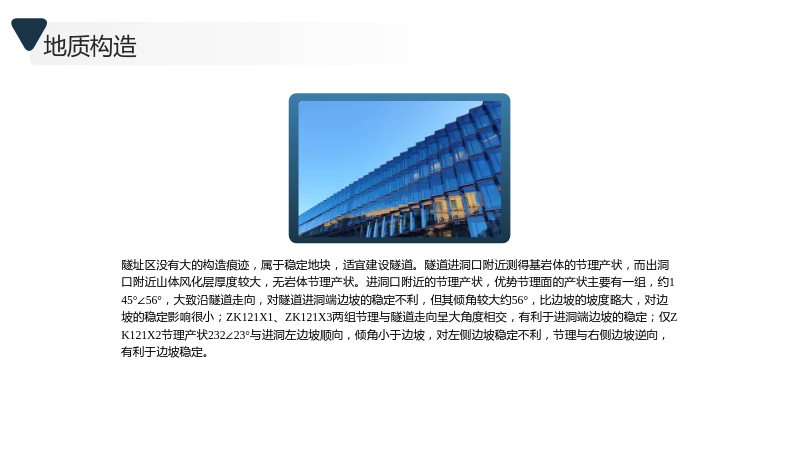

3.2 地质构造

• 隧址区没有大的构造痕迹，属于稳定地块，适宜建设隧道。隧道进洞口附近测得基岩体的节理产状，而出洞口附近山体风化层厚度较大，无岩体节理产状。进洞口附近的节理产状，优势节理面的产状主要有一组，约145°∠56°，大致沿隧道走向，对隧道进洞端边坡的稳定不利，但其倾角较大约56°，比边坡的坡度略大，对边坡的稳定影响很小；ZK121X1、ZK121X3两组节理与隧道走向呈大角度相交，有利于进洞端边坡的稳定；仅ZK121X2节理产状232∠23°与进洞左边坡顺向，倾角小于边坡，对左侧边坡稳定不利，节理与右侧边坡逆向，有利于边坡稳定。

3.3 地层岩性

• 地层主要由坡残积粉质粘土和基底燕山期花岗岩、闪长岩、花岗闪长岩及其风化层，局部穿插石英脉。大部分受坡残积土、全风化层覆盖，植被生长茂盛。

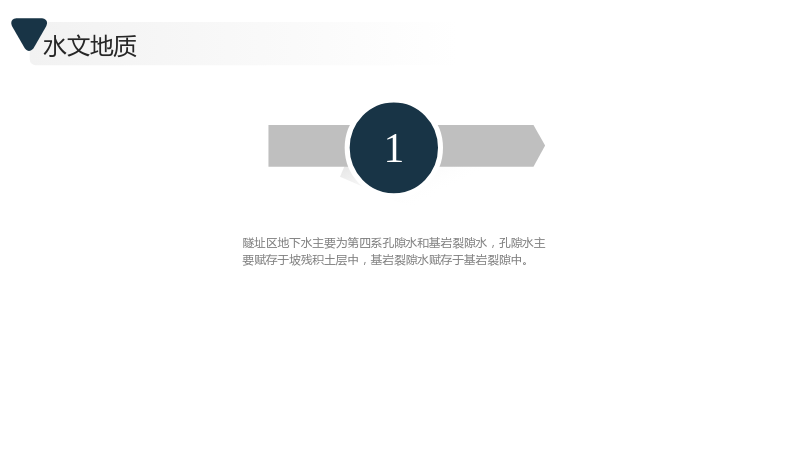

3.4 水文地质

• 隧址区地下水主要为第四系孔隙水和基岩裂隙水，孔隙水主要赋存于坡残积土层中，基岩裂隙水赋存于基岩裂隙中。

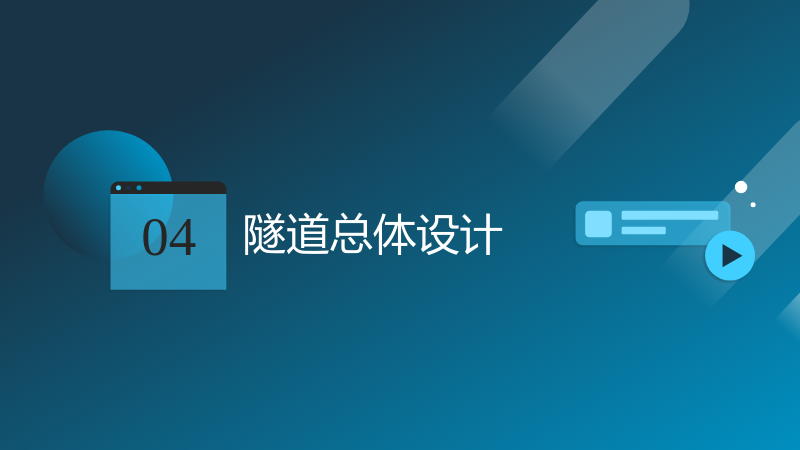

4. 隧道总体设计

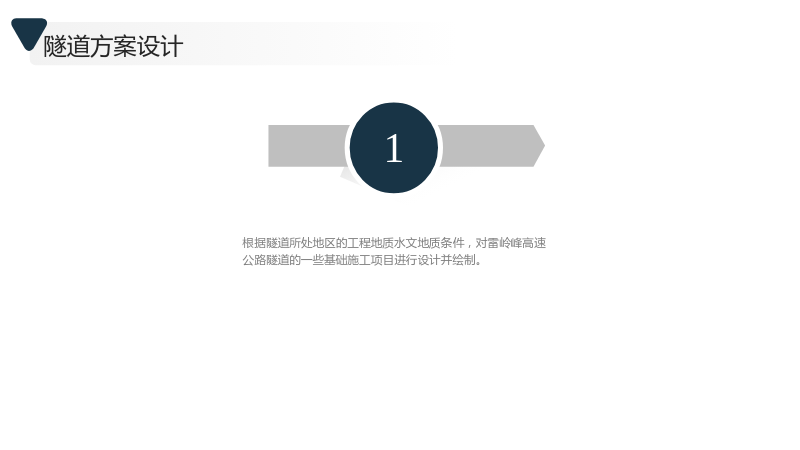

4.1 隧道方案设计

• 根据隧道所处地区的工程地质水文地质条件，对雷岭峰高速公路隧道的一些基础施工项目进行设计并绘制。

4.2 隧道方案比选

• 根据雷岭峰地形图设计出不同的隧道平面线形布置方案进行方案比选，并进行建筑限界及内轮廓设计。

4.3 隧道基本情况概况

• 隧道基本情况包括隧道长度、隧道宽度、隧道高度等。

4.4 隧道平纵设计

• 隧道平纵设计包括隧道平面线形设计、隧道纵断面设计等。

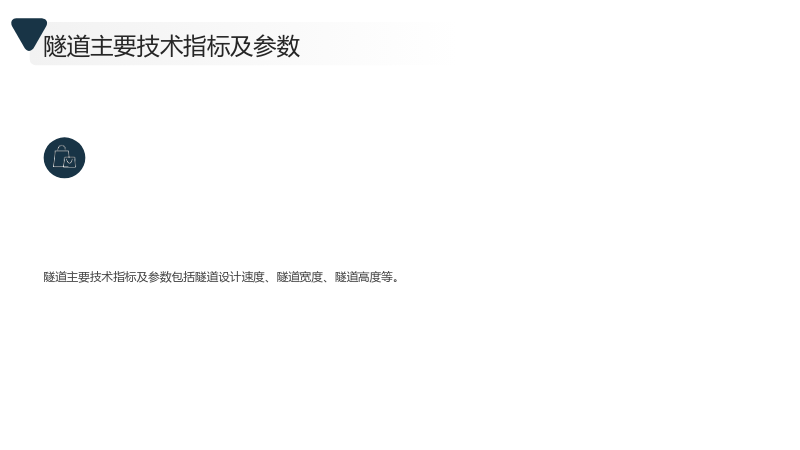

4.5 隧道主要技术指标及参数

• 隧道主要技术指标及参数包括隧道设计速度、隧道宽度、隧道高度等。

5. 隧道土建设计

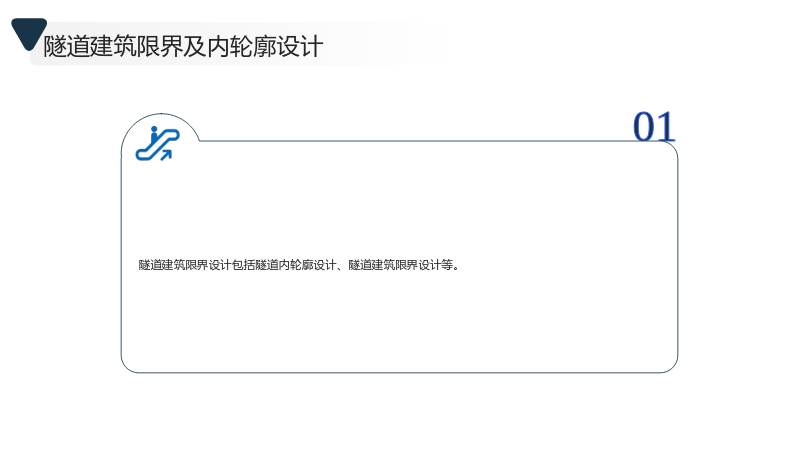

5.1 隧道建筑限界及内轮廓设计

• 隧道建筑限界设计包括隧道内轮廓设计、隧道建筑限界设计等。

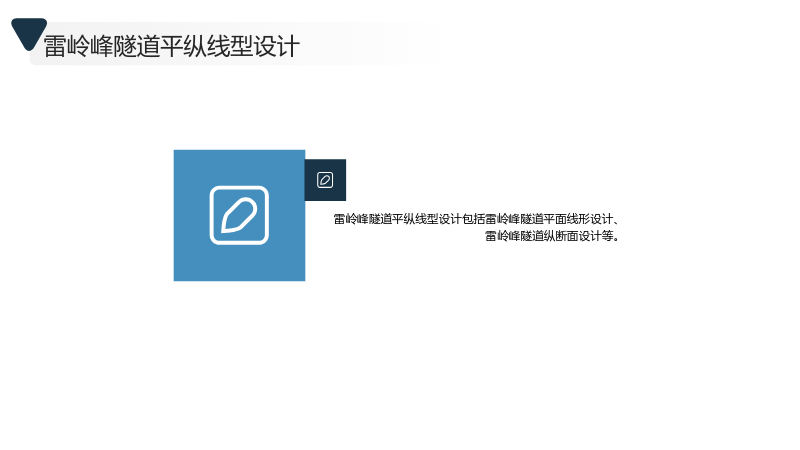

5.2 雷岭峰隧道平纵线型设计

• 雷岭峰隧道平纵线型设计包括雷岭峰隧道平面线形设计、雷岭峰隧道纵断面设计等。

5.3 隧道洞口及洞门设计

• 隧道洞口及洞门设计包括隧道洞口设计、隧道洞门设计等。

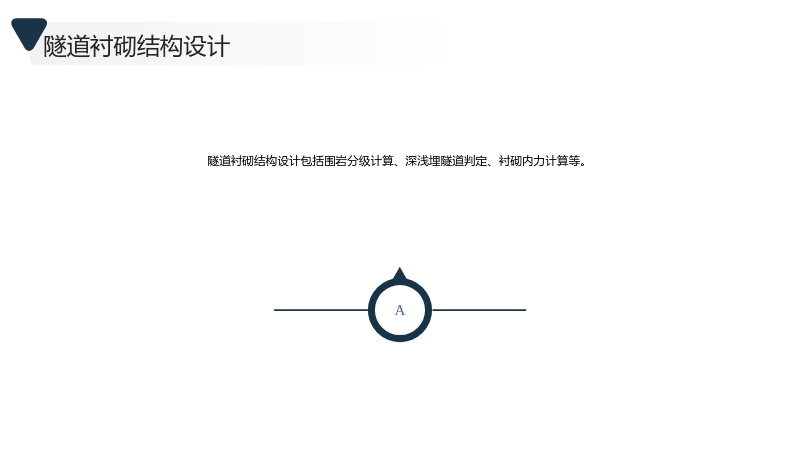

5.4 隧道衬砌结构设计

• 隧道衬砌结构设计包括围岩分级计算、深浅埋隧道判定、衬砌内力计算等。

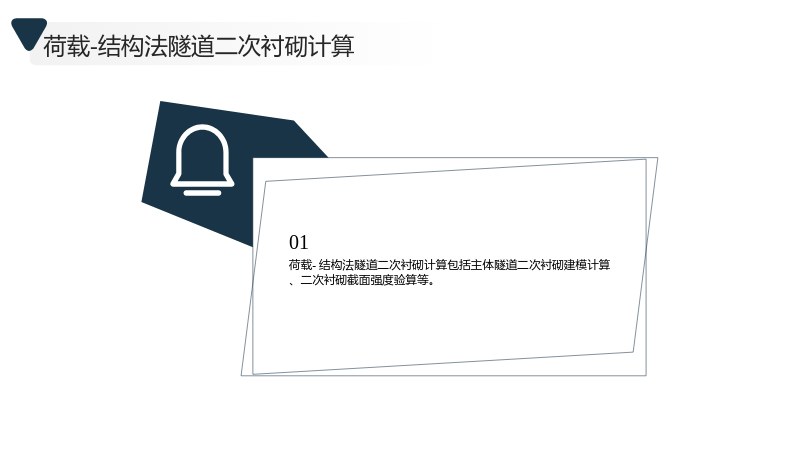

5.5 荷载-结构法隧道二次衬砌计算

• 荷载-结构法隧道二次衬砌计算包括主体隧道二次衬砌建模计算、二次衬砌截面强度验算等。

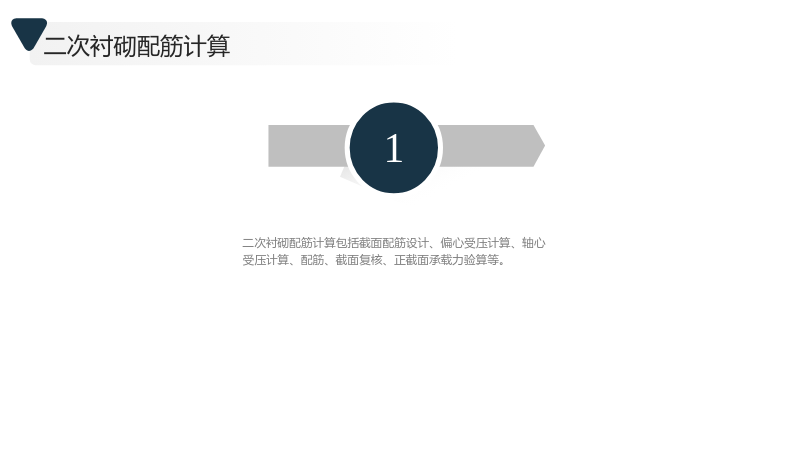

5.6 二次衬砌配筋计算

• 二次衬砌配筋计算包括截面配筋设计、偏心受压计算、轴心受压计算、配筋、截面复核、正截面承载力验算等。

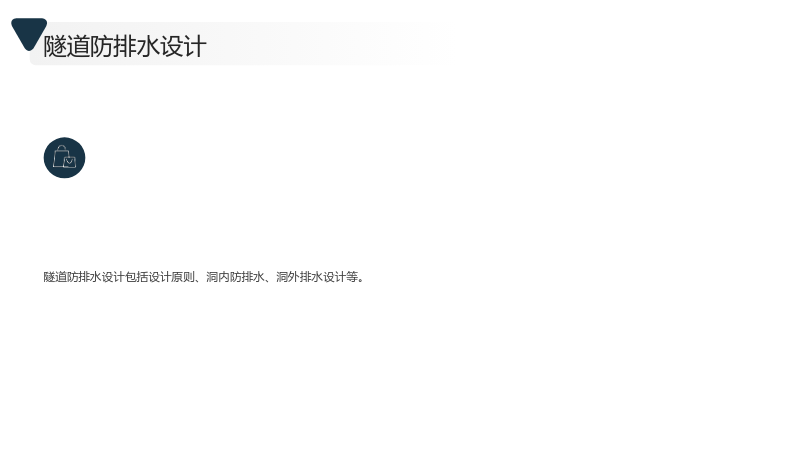

5.7 隧道防排水设计

• 隧道防排水设计包括设计原则、洞内防排水、洞外排水设计等。

5.8 人行横通道

• 人行横通道设计包括人行横通道位置、人行横通道尺寸等。

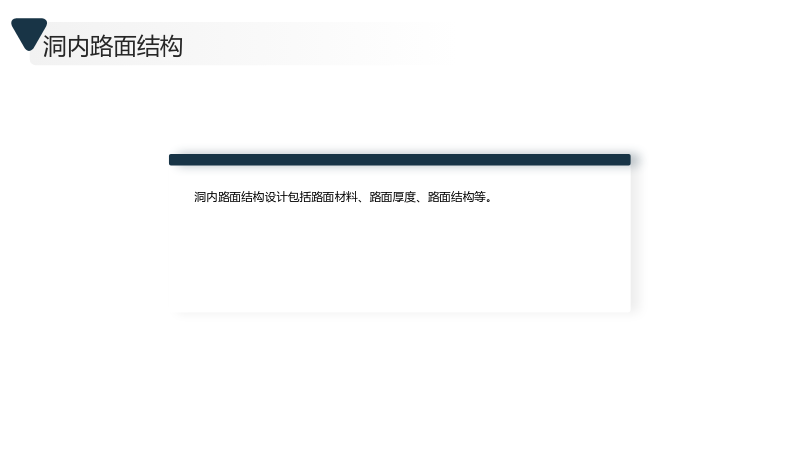

5.9 洞内路面结构

• 洞内路面结构设计包括路面材料、路面厚度、路面结构等。

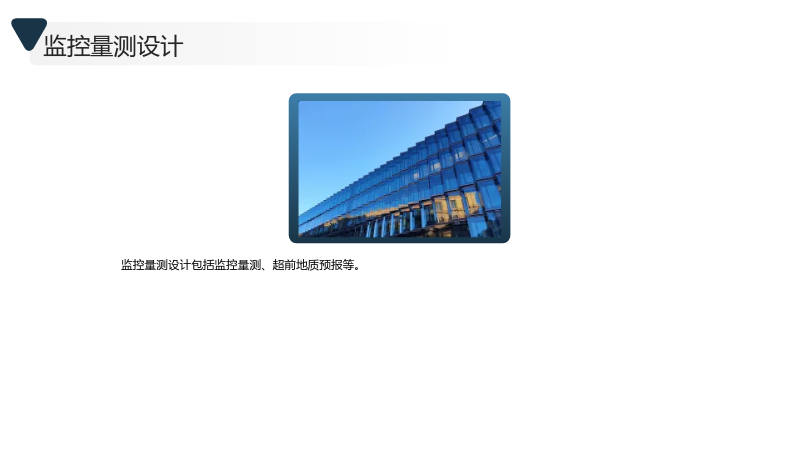

5.10 监控量测设计

• 监控量测设计包括监控量测、超前地质预报等。

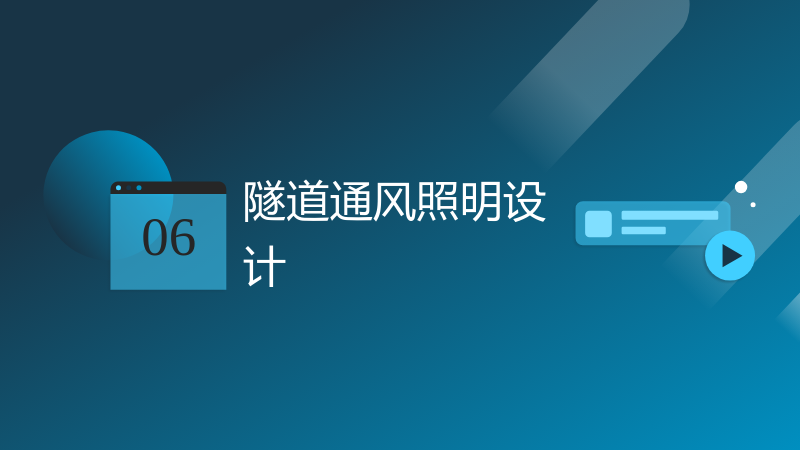

6. 隧道通风照明设计

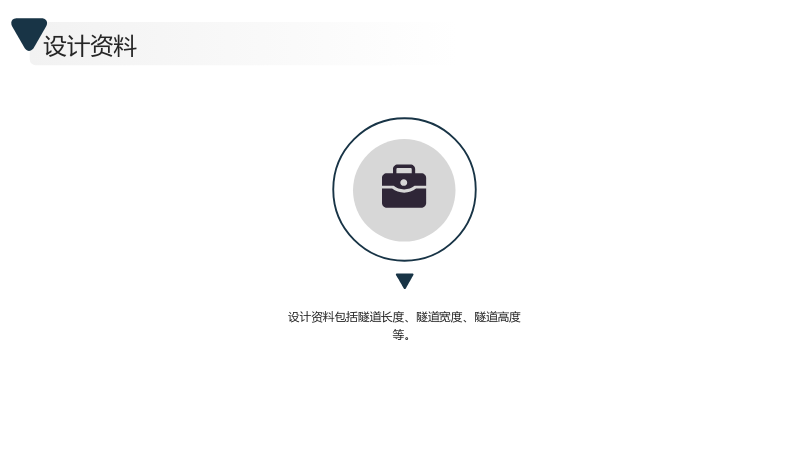

6.1 设计资料

• 设计资料包括隧道长度、隧道宽度、隧道高度等。

6.2 隧道照明设计

• 隧道照明设计包括照明亮度、各路段亮度验算等。

7. 施工组织设计

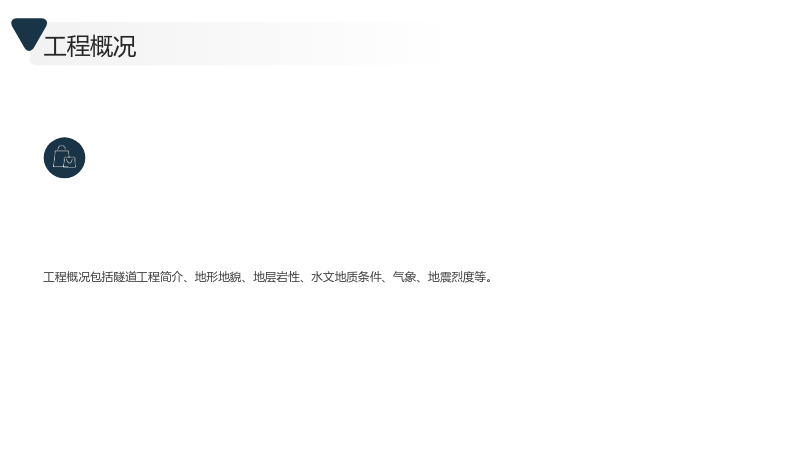

7.1 工程概况

• 工程概况包括隧道工程简介、地形地貌、地层岩性、水文地质条件、气象、地震烈度等。

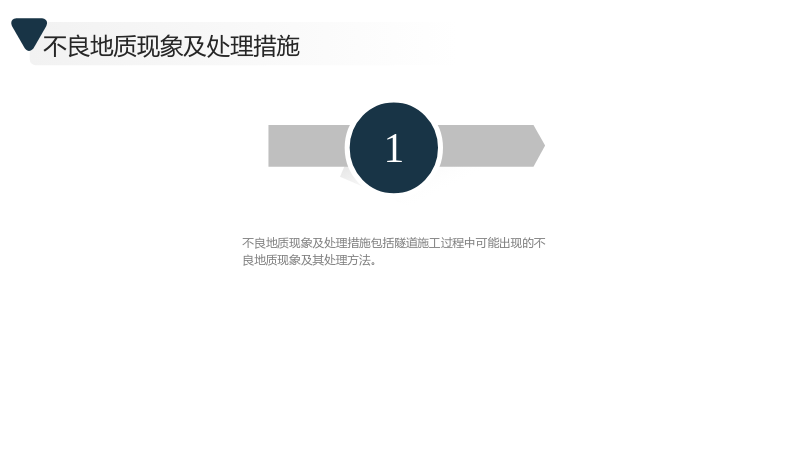

7.2 不良地质现象及处理措施

• 不良地质现象及处理措施包括隧道施工过程中可能出现的不良地质现象及其处理方法。

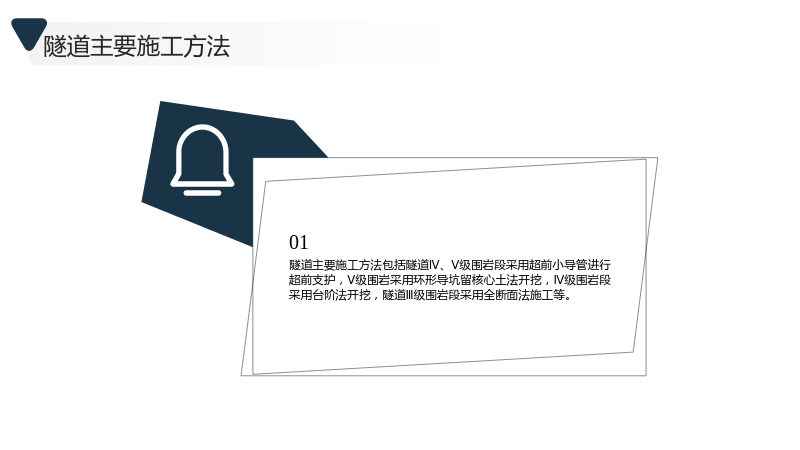

7.3 隧道主要施工方法

• 隧道主要施工方法包括隧道Ⅳ、Ⅴ级围岩段采用超前小导管进行超前支护，Ⅴ级围岩采用环形导坑留核心土法开挖，Ⅳ级围岩段采用台阶法开挖，隧道Ⅲ级围岩段采用全断面法施工等。

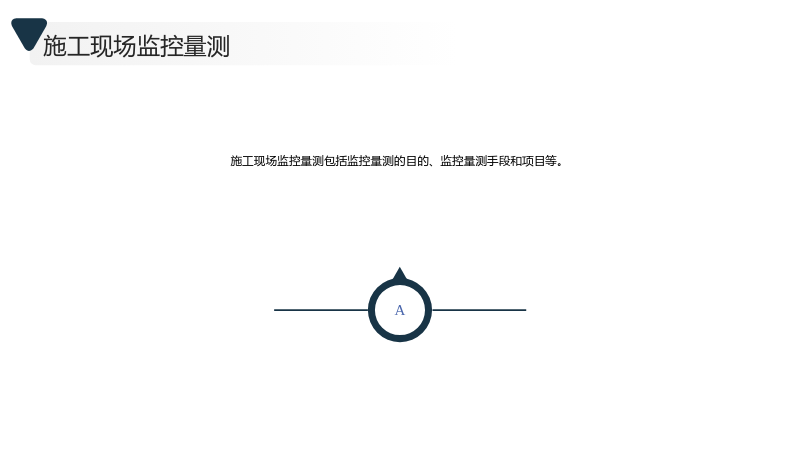

7.4 施工现场监控量测

• 施工现场监控量测包括监控量测的目的、监控量测手段和项目等。

7.5 隧道环境保护设计

• 隧道环境保护设计包括隧道施工过程中对环境的影响及其保护措施。

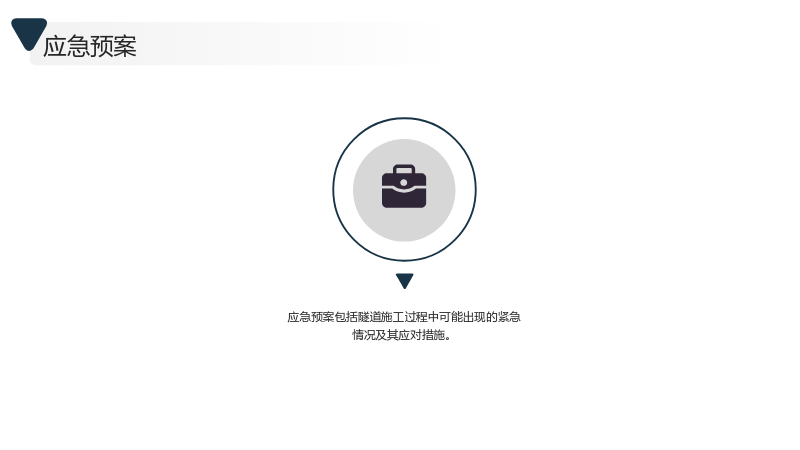

7.6 应急预案

• 应急预案包括隧道施工过程中可能出现的紧急情况及其应对措施。
