继电器组装工作站控制系统设计

1. 引言

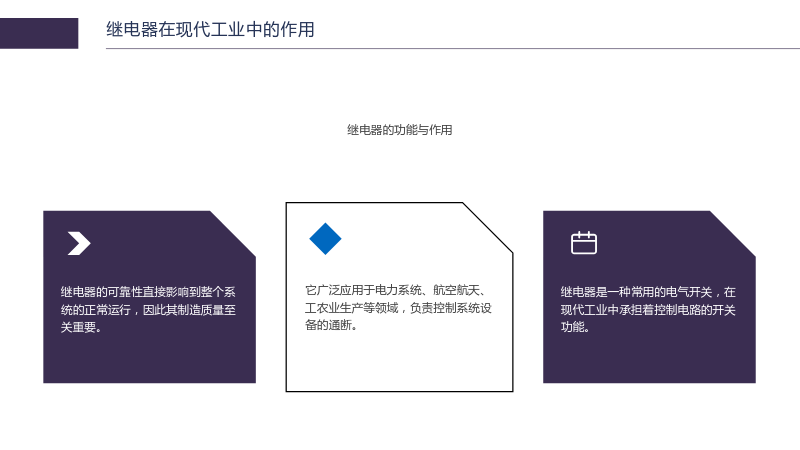

1.1 继电器在现代工业中的作用

1.1.1 继电器的功能与作用

• 继电器是一种常用的电气开关，在现代工业中承担着控制电路的开关功能。
• 它广泛应用于电力系统、航空航天、工农业生产等领域，负责控制系统设备的通断。
• 继电器的可靠性直接影响到整个系统的正常运行，因此其制造质量至关重要。

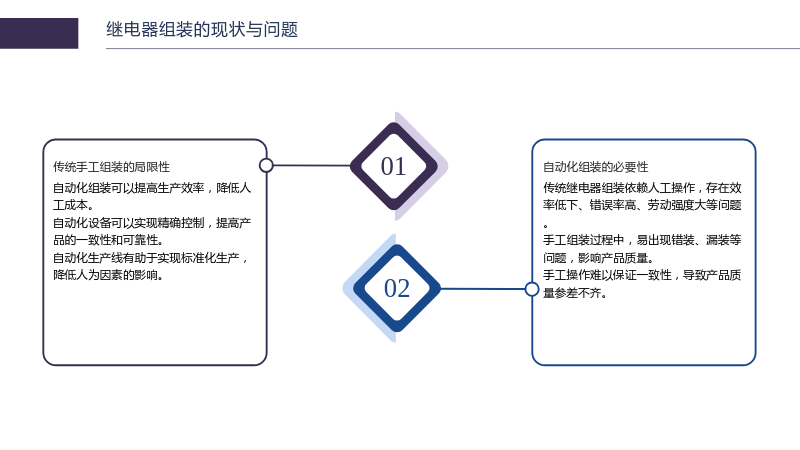

1.2 继电器组装的现状与问题

1.2.1 传统手工组装的局限性

• 传统继电器组装依赖人工操作，存在效率低下、错误率高、劳动强度大等问题。
• 手工组装过程中，易出现错装、漏装等问题，影响产品质量。
• 手工操作难以保证一致性，导致产品质量参差不齐。

1.2.2 自动化组装的必要性

• 自动化组装可以提高生产效率，降低人工成本。
• 自动化设备可以实现精确控制，提高产品的一致性和可靠性。
• 自动化生产线有助于实现标准化生产，降低人为因素的影响。

2. 整体设计方案

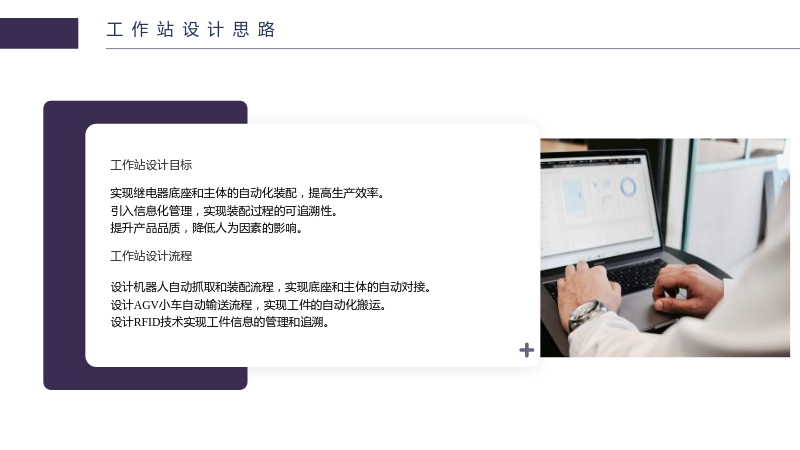

2.1 工作站设计思路

2.1.1 工作站设计目标

• 实现继电器底座和主体的自动化装配，提高生产效率。
• 引入信息化管理，实现装配过程的可追溯性。
• 提升产品品质，降低人为因素的影响。

2.1.2 工作站设计流程

• 设计机器人自动抓取和装配流程，实现底座和主体的自动对接。
• 设计AGV小车自动输送流程，实现工件的自动化搬运。
• 设计RFID技术实现工件信息的管理和追溯。

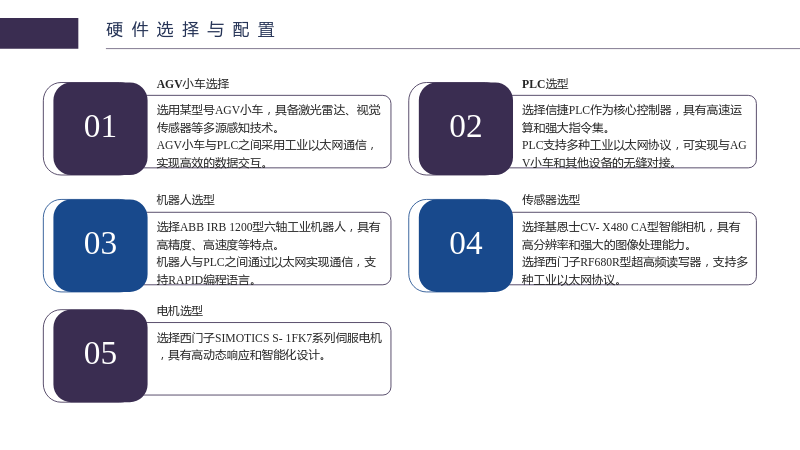

2.2 硬件选择与配置

2.2.1 AGV小车选择

• 选用某型号AGV小车，具备激光雷达、视觉传感器等多源感知技术。
• AGV小车与PLC之间采用工业以太网通信，实现高效的数据交互。

2.2.2 PLC选型

• 选择信捷PLC作为核心控制器，具有高速运算和强大指令集。
• PLC支持多种工业以太网协议，可实现与AGV小车和其他设备的无缝对接。

2.2.3 机器人选型

• 选择ABB IRB 1200型六轴工业机器人，具有高精度、高速度等特点。
• 机器人与PLC之间通过以太网实现通信，支持RAPID编程语言。

2.2.4 传感器选型

• 选择基恩士CV-X480 CA型智能相机，具有高分辨率和强大的图像处理能力。
• 选择西门子RF680R型超高频读写器，支持多种工业以太网协议。

2.2.5 电机选型

• 选择西门子SIMOTICS S-1FK7系列伺服电机，具有高动态响应和智能化设计。

3. 硬件系统设计

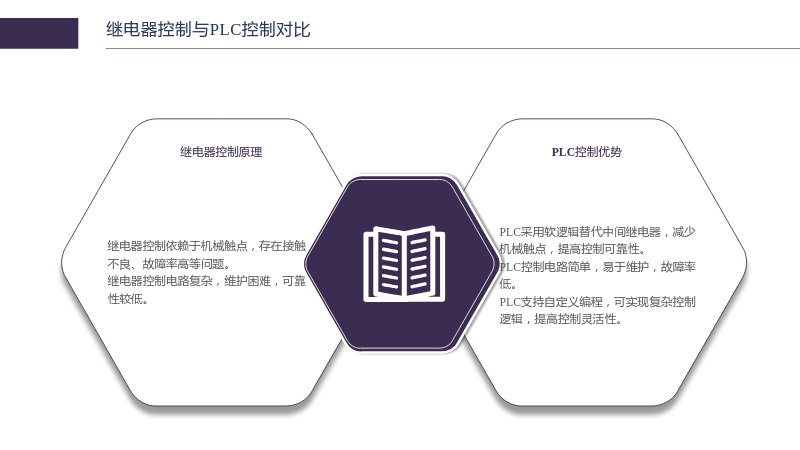

3.1 继电器控制与PLC控制对比

3.1.1 继电器控制原理

• 继电器控制依赖于机械触点，存在接触不良、故障率高等问题。
• 继电器控制电路复杂，维护困难，可靠性较低。

3.1.2 PLC控制优势

• PLC采用软逻辑替代中间继电器，减少机械触点，提高控制可靠性。
• PLC控制电路简单，易于维护，故障率低。
• PLC支持自定义编程，可实现复杂控制逻辑，提高控制灵活性。

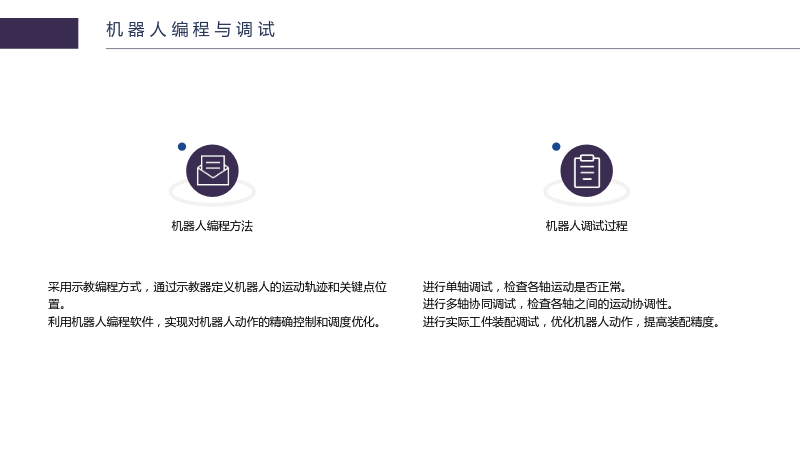

3.2 机器人编程与调试

3.2.1 机器人编程方法

• 采用示教编程方式，通过示教器定义机器人的运动轨迹和关键点位置。
• 利用机器人编程软件，实现对机器人动作的精确控制和调度优化。

3.2.2 机器人调试过程

• 进行单轴调试，检查各轴运动是否正常。
• 进行多轴协同调试，检查各轴之间的运动协调性。
• 进行实际工件装配调试，优化机器人动作，提高装配精度。

4. 软件编程与系统集成

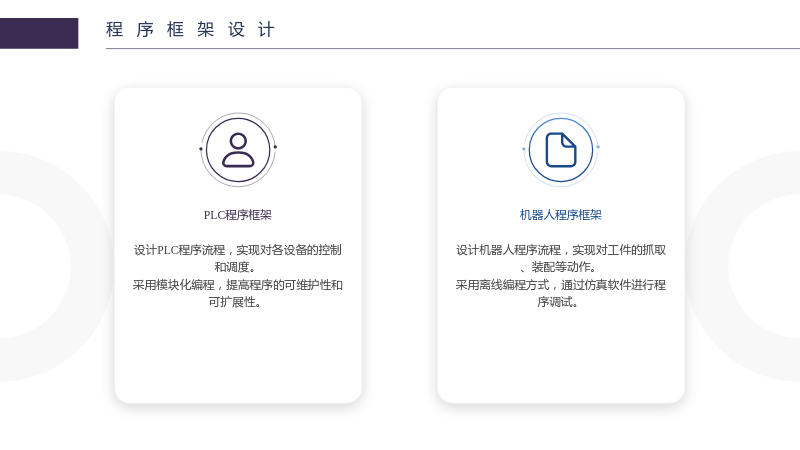

4.1 程序框架设计

4.1.1 PLC程序框架

• 设计PLC程序流程，实现对各设备的控制和调度。
• 采用模块化编程，提高程序的可维护性和可扩展性。

4.1.2 机器人程序框架

• 设计机器人程序流程，实现对工件的抓取、装配等动作。
• 采用离线编程方式，通过仿真软件进行程序调试。

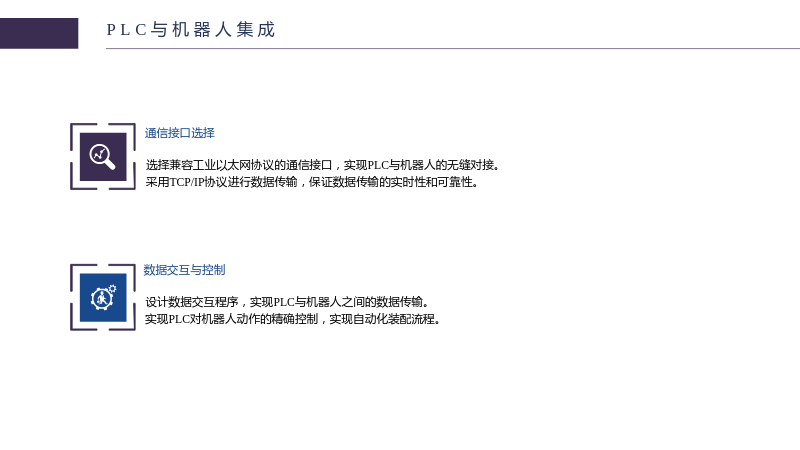

4.2 PLC与机器人集成

4.2.1 通信接口选择

• 选择兼容工业以太网协议的通信接口，实现PLC与机器人的无缝对接。
• 采用TCP/IP协议进行数据传输，保证数据传输的实时性和可靠性。

4.2.2 数据交互与控制

• 设计数据交互程序，实现PLC与机器人之间的数据传输。
• 实现PLC对机器人动作的精确控制，实现自动化装配流程。

5. 总结

本文针对继电器组装工作站控制系统进行了设计研究，提出了采用PLC和机器人实现自动化装配的解决方案。通过对硬件设备的选择和软件编程的优化，实现了继电器底座和主体的自动装配，提高了生产效率和产品品质。该设计方案为继电器行业实现智能制造提供了有益的借鉴和参考。未来，随着技术的不断进步，继电器自动化组装工作站将在更多领域得到应用和发展。
