传感器集成智能暖足器
1. 简介

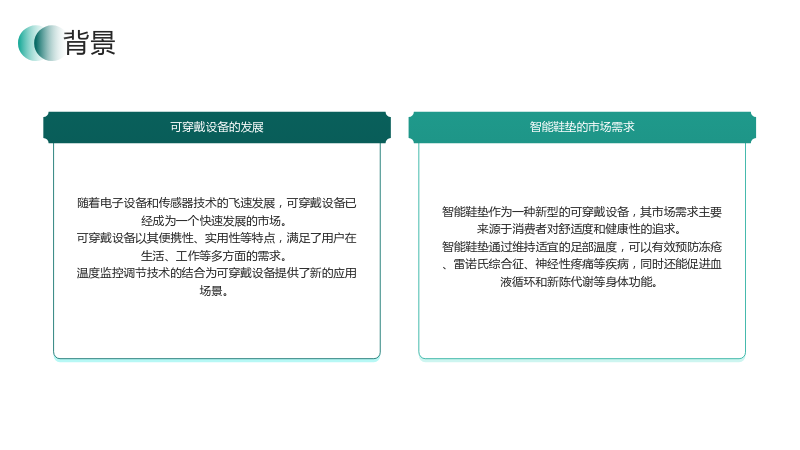

1.1 背景
1.1.1 可穿戴设备的发展
- 随着电子设备和传感器技术的飞速发展，可穿戴设备已经成为一个快速发展的市场。
- 可穿戴设备以其便携性、实用性等特点，满足了用户在生活、工作等多方面的需求。
- 温度监控调节技术的结合为可穿戴设备提供了新的应用场景。
1.1.2 智能鞋垫的市场需求
- 智能鞋垫作为一种新型的可穿戴设备，其市场需求主要来源于消费者对舒适度和健康性的追求。
- 智能鞋垫通过维持适宜的足部温度，可以有效预防冻疮、雷诺氏综合征、神经性疼痛等疾病，同时还能促进血液循环和新陈代谢等身体功能。

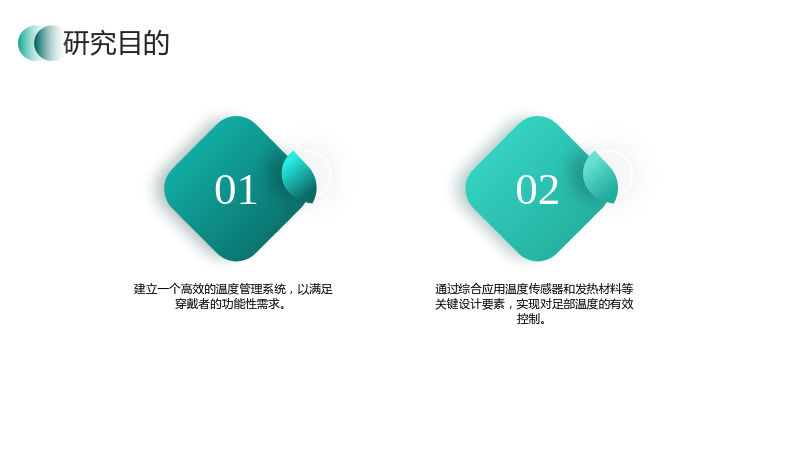

1.2 研究目的
- 建立一个高效的温度管理系统，以满足穿戴者的功能性需求。
- 通过综合应用温度传感器和发热材料等关键设计要素，实现对足部温度的有效控制。

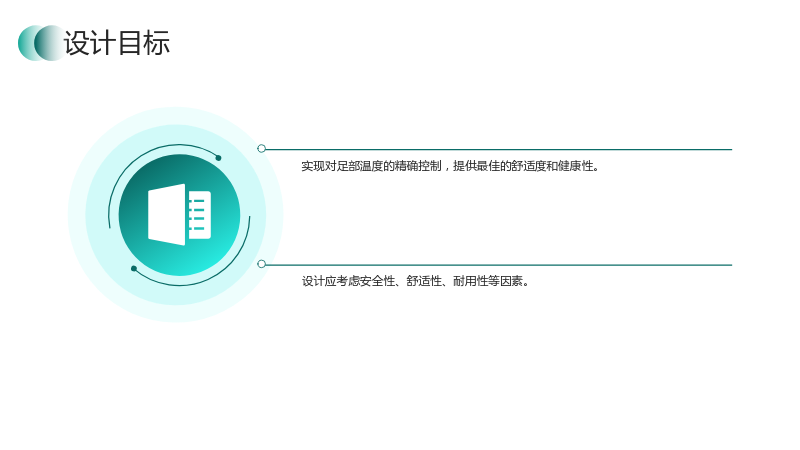

1.3 设计目标
- 实现对足部温度的精确控制，提供最佳的舒适度和健康性。
- 设计应考虑安全性、舒适性、耐用性等因素。
2. 方法和设计细节

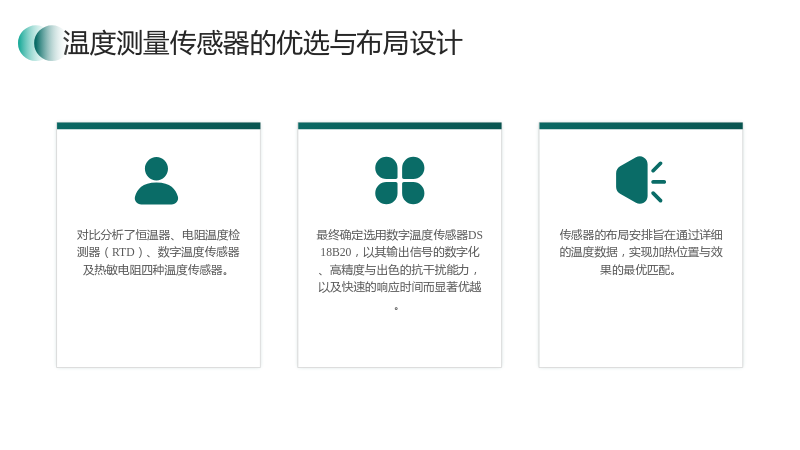

2.1 温度测量传感器的优选与布局设计
- 对比分析了恒温器、电阻温度检测器（RTD）、数字温度传感器及热敏电阻四种温度传感器。
- 最终确定选用数字温度传感器DS18B20，以其输出信号的数字化、高精度与出色的抗干扰能力，以及快速的响应时间而显著优越。
- 传感器的布局安排旨在通过详细的温度数据，实现加热位置与效果的最优匹配。

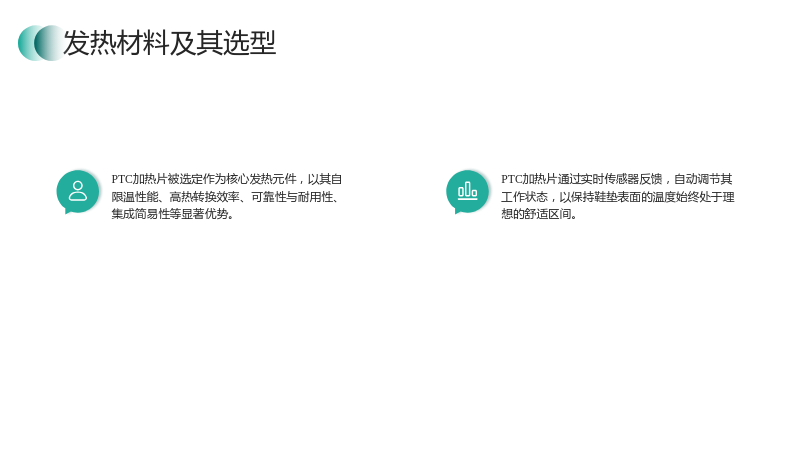

2.2 发热材料及其选型
- PTC加热片被选定作为核心发热元件，以其自限温性能、高热转换效率、可靠性与耐用性、集成简易性等显著优势。
- PTC加热片通过实时传感器反馈，自动调节其工作状态，以保持鞋垫表面的温度始终处于理想的舒适区间。

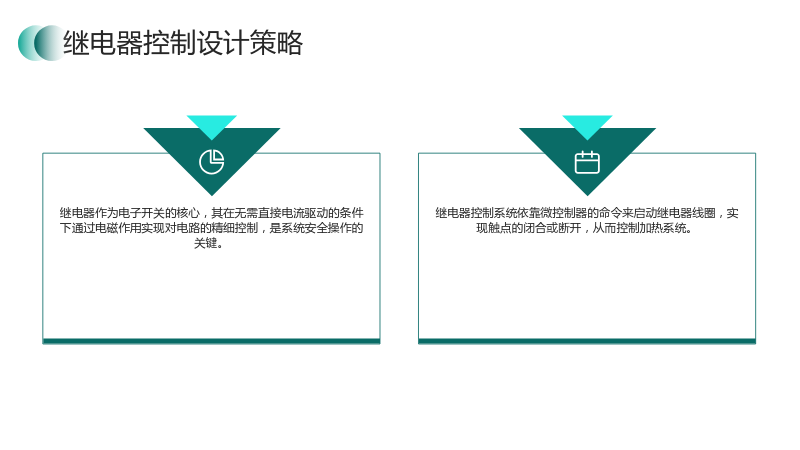

2.3 继电器控制设计策略
- 继电器作为电子开关的核心，其在无需直接电流驱动的条件下通过电磁作用实现对电路的精细控制，是系统安全操作的关键。
- 继电器控制系统依靠微控制器的命令来启动继电器线圈，实现触点的闭合或断开，从而控制加热系统。
2.4 微控制器的筛选与决策
- STM32F103C8T6微控制器被精选为微控制器选型，其基于ARM Cortex-M3架构，性能卓越。
- STM32F103C8T6负责执行精细的温度控制算法，并根据PTC加热元件和温度传感器的实时数据反馈进行调节。
3. 原理流程
3.1 温度检测与控制原理
- 使用DS18B20温度传感器检测温度，当温度低于设定值时，加热模块开始工作；当温度高于设定值时，加热模块停止工作。
- 间歇加热方式：当温度传感器探测到鞋腔温度低于设定值时，加热模块开始工作；当温度传感器探测到鞋腔温度接近设定最高值时，加热模块停止工作。

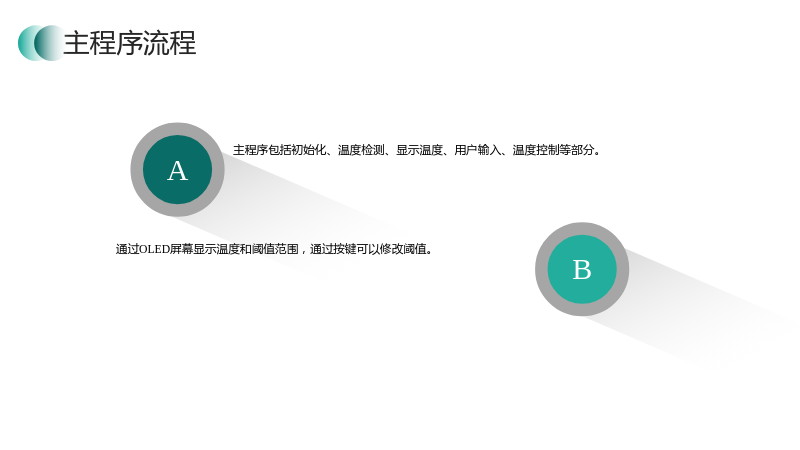

3.2 主程序流程
- 主程序包括初始化、温度检测、显示温度、用户输入、温度控制等部分。
- 通过OLED屏幕显示温度和阈值范围，通过按键可以修改阈值。
4. 实验结果
4.1 实验设备
- 数字温度传感器DS18B20
- 加热块
- OLED屏幕
- 继电器
- 微控制器STM32F103C8T6

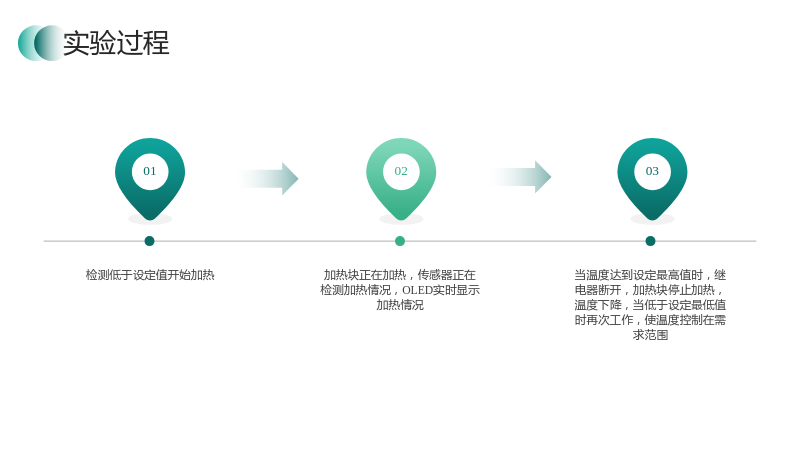

4.2 实验过程
- 检测低于设定值开始加热
- 加热块正在加热，传感器正在检测加热情况，OLED实时显示加热情况
- 当温度达到设定最高值时，继电器断开，加热块停止加热，温度下降，当低于设定最低值时再次工作，使温度控制在需求范围
5. 结论与展望

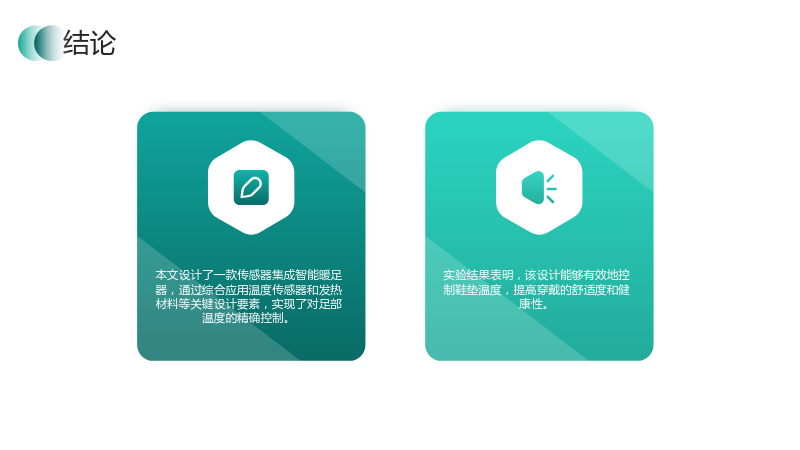

5.1 结论
- 本文设计了一款传感器集成智能暖足器，通过综合应用温度传感器和发热材料等关键设计要素，实现了对足部温度的精确控制。
- 实验结果表明，该设计能够有效地控制鞋垫温度，提高穿戴的舒适度和健康性。
5.2 展望
- 未来可以探索PTC加热技术在其它智能穿戴设备中的潜在应用，扩大其应用范围。
- 可以进一步研究STM32F103C8T6在智能穿戴设备领域更广泛的潜在应用。
参考文献
- [1] 高忠义, 雷春芳. 基于DS18B20的温度控制器[J]. 电子制作, 2020(02): 40-41+89.
- [2] 李海真, 孙运强, 许鸿鹰. 高精度多路温度采集模块硬件电路设计[J]. 电子测试, 2008(12): 58-64.
- [3] 施元春, 王维俊, 葛敏, 等. 一种低功耗数字温湿度测量系统的设计[C]// 重庆市电机工程学会电工理论与新技术专业委员会, 四川省电工技术学会理论电工专业委员会, 四川省电机工程学会理论电工专业委员会, 成都市电机工程学会理论电工专业委员会. 电工理论与新技术2004年学术研讨会论文集.[出版者不详], 2004: 4
- [4] 李红萍. 基于单片机的多点温度测量显示系统设计[J]. 兰州石化职业技术学院学报, 2006(01): 17-19.
- [5] 陶佰睿, 顾丁, 苗凤娟, 等. 一种基于单片机的湿度传感器校准实验平台设计与实现[J]. 传感技术学报, 2013, 26(03): 435-438.
