某区域110kV区域降压变电站设计

1. 引言

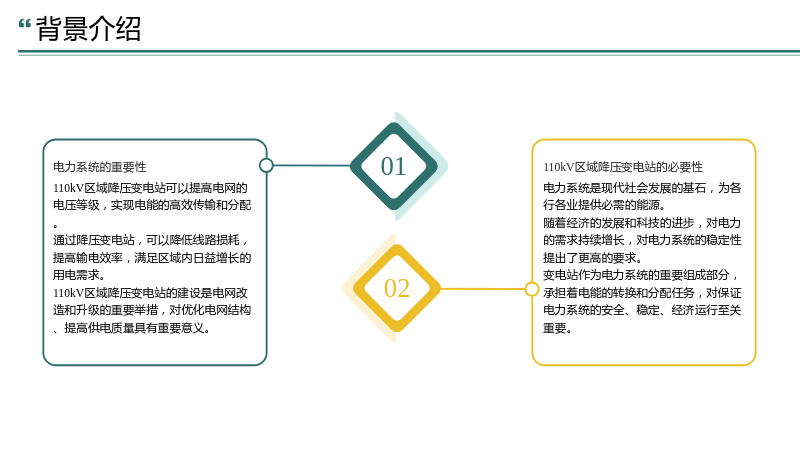

1.1 背景介绍

1.1.1 电力系统的重要性

• 电力系统是现代社会发展的基石，为各行各业提供必需的能源。
• 随着经济的发展和科技的进步，对电力的需求持续增长，对电力系统的稳定性提出了更高的要求。
• 变电站作为电力系统的重要组成部分，承担着电能的转换和分配任务，对保证电力系统的安全、稳定、经济运行至关重要。

1.1.2 110kV区域降压变电站的必要性

• 110kV区域降压变电站可以提高电网的电压等级，实现电能的高效传输和分配。
• 通过降压变电站，可以降低线路损耗，提高输电效率，满足区域内日益增长的用电需求。
• 110kV区域降压变电站的建设是电网改造和升级的重要举措，对优化电网结构、提高供电质量具有重要意义。

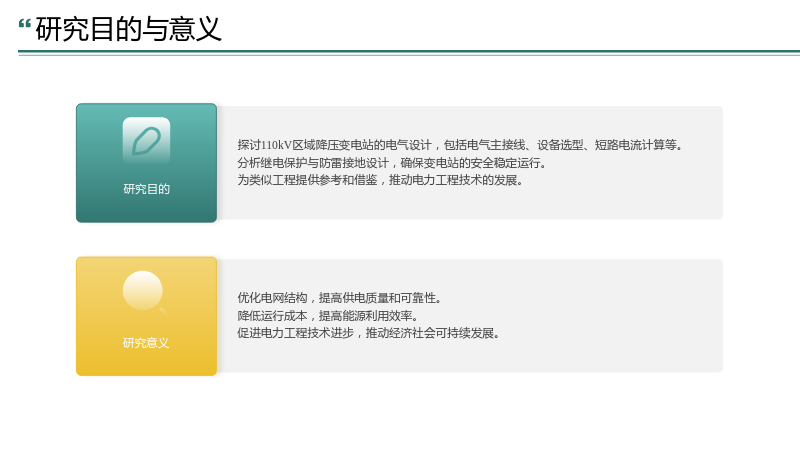

1.2 研究目的与意义

1.2.1 研究目的

• 探讨110kV区域降压变电站的电气设计，包括电气主接线、设备选型、短路电流计算等。
• 分析继电保护与防雷接地设计，确保变电站的安全稳定运行。
• 为类似工程提供参考和借鉴，推动电力工程技术的发展。

1.2.2 研究意义

• 优化电网结构，提高供电质量和可靠性。
• 降低运行成本，提高能源利用效率。
• 促进电力工程技术进步，推动经济社会可持续发展。

2. 系统基本资料

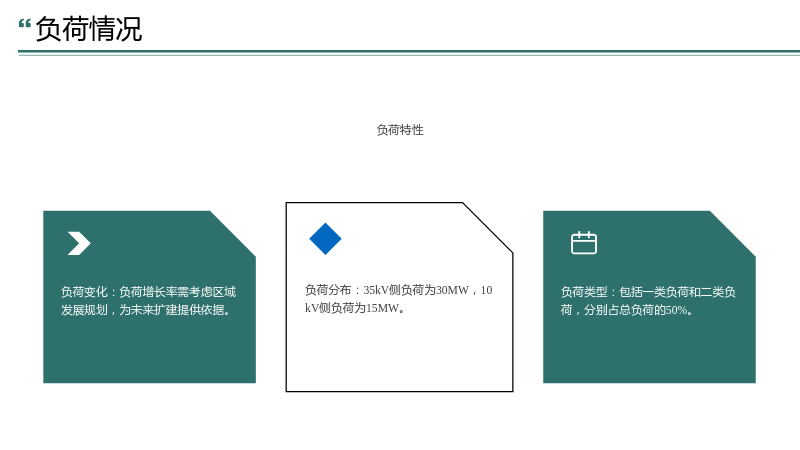

2.1 负荷情况

2.1.1 负荷特性

• 负荷类型：包括一类负荷和二类负荷，分别占总负荷的50%。
• 负荷分布：35kV侧负荷为30MW，10kV侧负荷为15MW。
• 负荷变化：负荷增长率需考虑区域发展规划，为未来扩建提供依据。

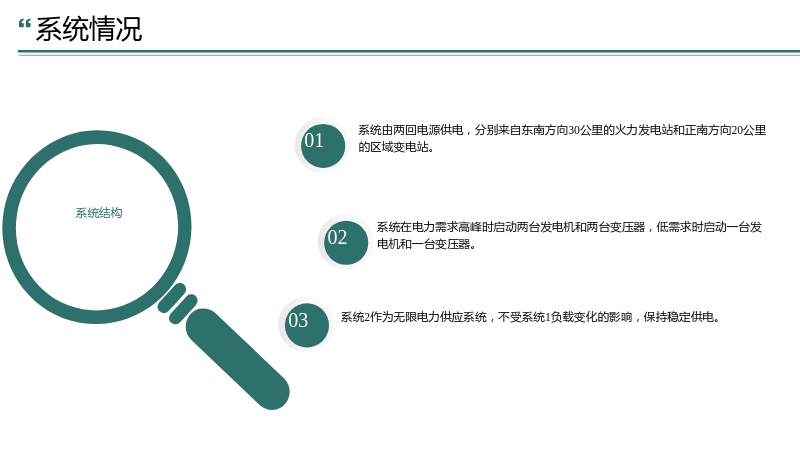

2.2 系统情况

2.2.1 系统结构

• 系统由两回电源供电，分别来自东南方向30公里的火力发电站和正南方向20公里的区域变电站。
• 系统在电力需求高峰时启动两台发电机和两台变压器，低需求时启动一台发电机和一台变压器。
• 系统2作为无限电力供应系统，不受系统1负载变化的影响，保持稳定供电。

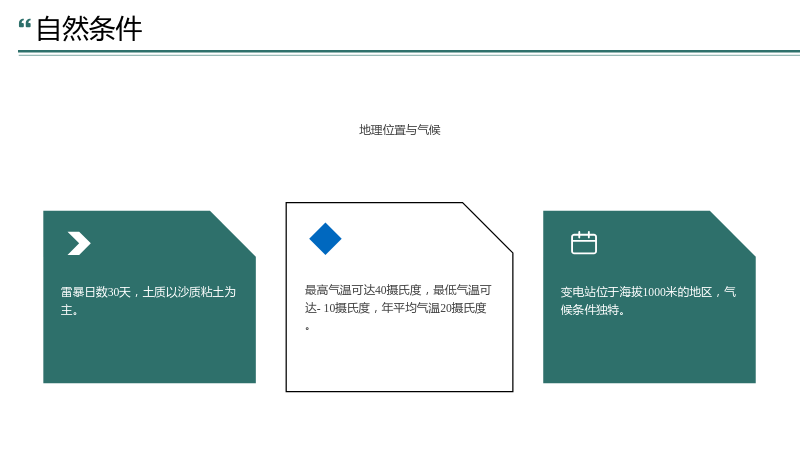

2.3 自然条件

2.3.1 地理位置与气候

• 变电站位于海拔1000米的地区，气候条件独特。
• 最高气温可达40摄氏度，最低气温可达-10摄氏度，年平均气温20摄氏度。
• 雷暴日数30天，土质以沙质粘土为主。

3. 变电站电气部分设计

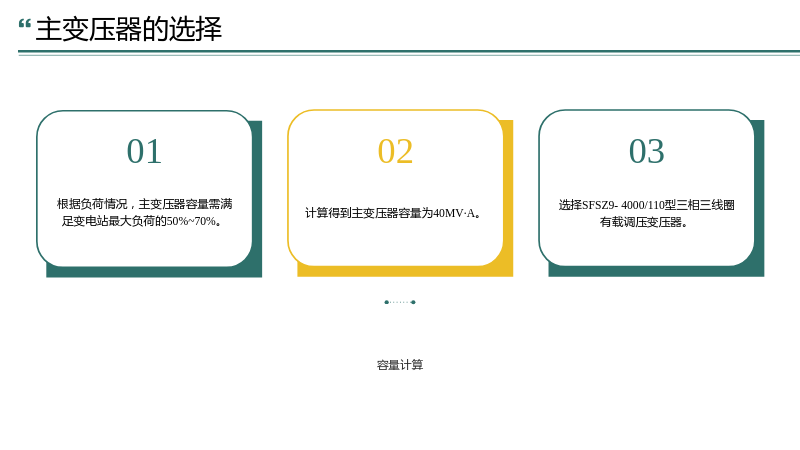

3.1 主变压器的选择

3.1.1 容量计算

• 根据负荷情况，主变压器容量需满足变电站最大负荷的50%~70%。
• 计算得到主变压器容量为40MV·A。
• 选择SFSZ9-4000/110型三相三线圈有载调压变压器。

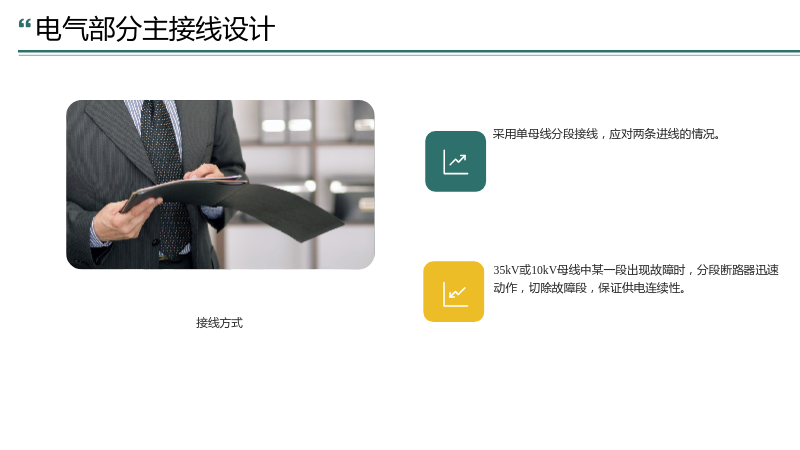

3.2 电气部分主接线设计

3.2.1 接线方式

• 采用单母线分段接线，应对两条进线的情况。
• 35kV或10kV母线中某一段出现故障时，分段断路器迅速动作，切除故障段，保证供电连续性。

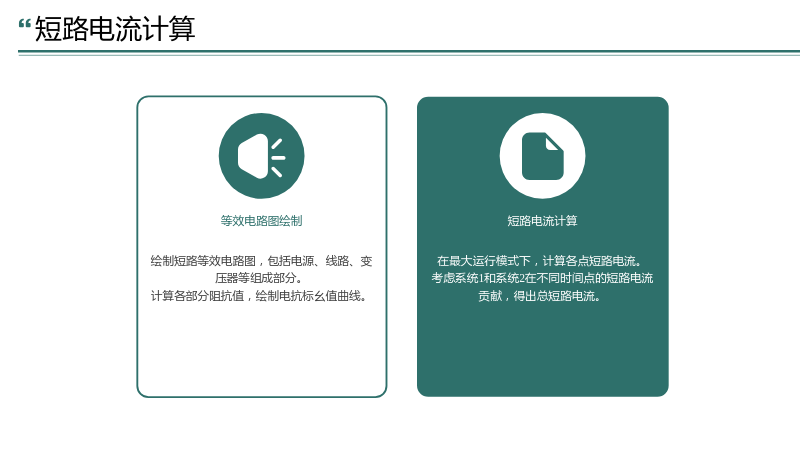

3.3 短路电流计算

3.3.1 等效电路图绘制

• 绘制短路等效电路图，包括电源、线路、变压器等组成部分。
• 计算各部分阻抗值，绘制电抗标幺值曲线。

3.3.2 短路电流计算

• 在最大运行模式下，计算各点短路电流。
• 考虑系统1和系统2在不同时间点的短路电流贡献，得出总短路电流。

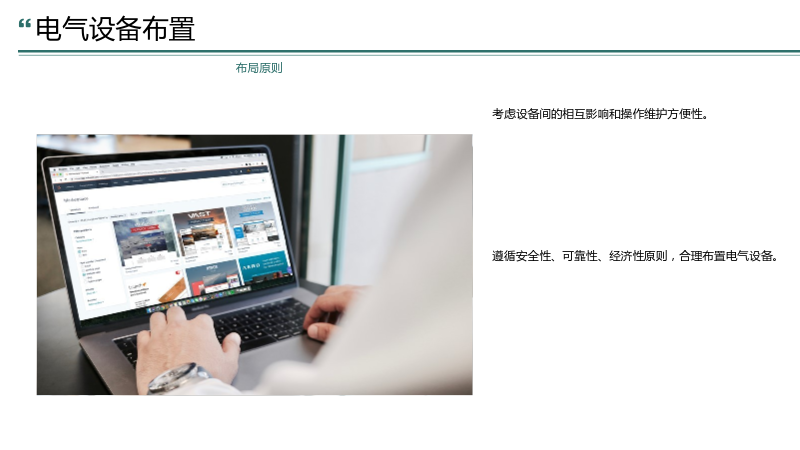

3.4 电气设备布置

3.4.1 布局原则

• 遵循安全性、可靠性、经济性原则，合理布置电气设备。
• 考虑设备间的相互影响和操作维护方便性。

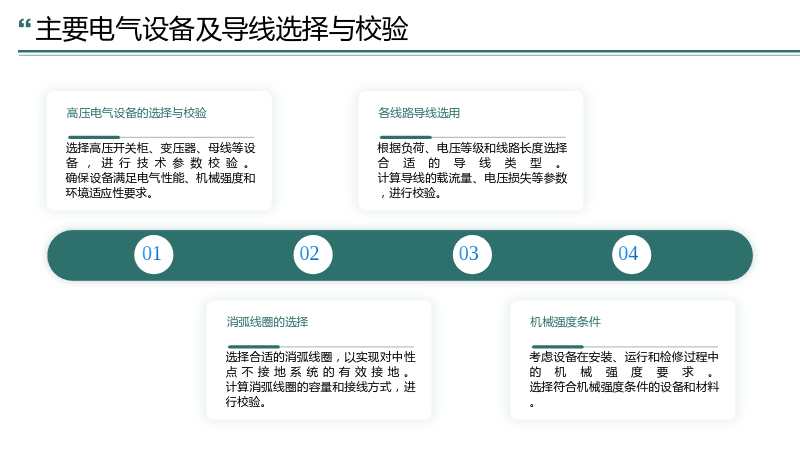

3.5 主要电气设备及导线选择与校验

3.5.1 高压电气设备的选择与校验

• 选择高压开关柜、变压器、母线等设备，进行技术参数校验。
• 确保设备满足电气性能、机械强度和环境适应性要求。

3.5.2 各线路导线选用

• 根据负荷、电压等级和线路长度选择合适的导线类型。
• 计算导线的载流量、电压损失等参数，进行校验。

3.5.3 消弧线圈的选择

• 选择合适的消弧线圈，以实现对中性点不接地系统的有效接地。
• 计算消弧线圈的容量和接线方式，进行校验。

3.5.4 机械强度条件

• 考虑设备在安装、运行和检修过程中的机械强度要求。
• 选择符合机械强度条件的设备和材料。

4. 继电保护与防雷部分设计

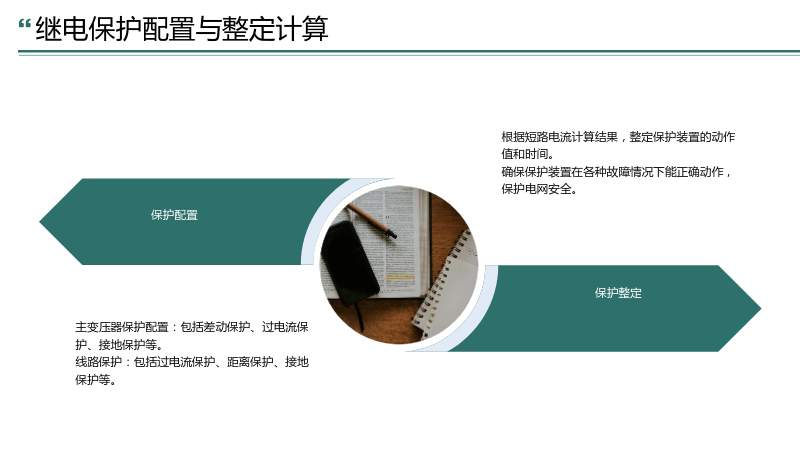

4.1 继电保护配置与整定计算

4.1.1 保护配置

• 主变压器保护配置：包括差动保护、过电流保护、接地保护等。
• 线路保护：包括过电流保护、距离保护、接地保护等。

4.1.2 保护整定

• 根据短路电流计算结果，整定保护装置的动作值和时间。
• 确保保护装置在各种故障情况下能正确动作，保护电网安全。

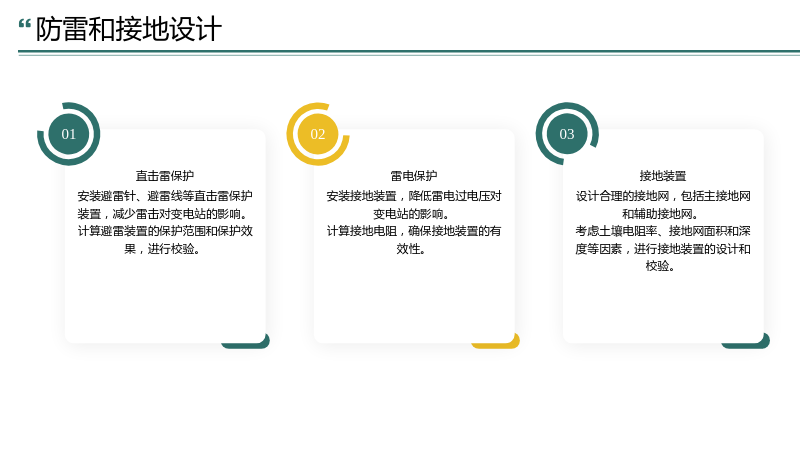

4.2 防雷和接地设计

4.2.1 直击雷保护

• 安装避雷针、避雷线等直击雷保护装置，减少雷击对变电站的影响。
• 计算避雷装置的保护范围和保护效果，进行校验。

4.2.2 雷电保护

• 安装接地装置，降低雷电过电压对变电站的影响。
• 计算接地电阻，确保接地装置的有效性。

4.2.3 接地装置

• 设计合理的接地网，包括主接地网和辅助接地网。
• 考虑土壤电阻率、接地网面积和深度等因素，进行接地装置的设计和校验。

5. 研究成果与社会、环境、经济、环保等关系

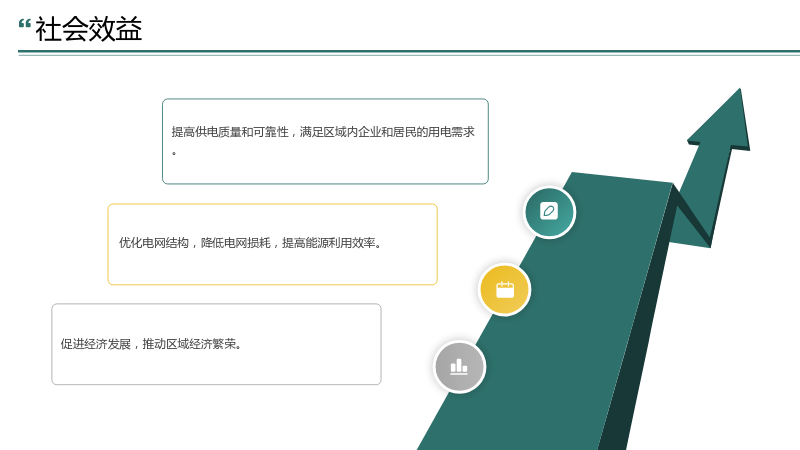

5.1 社会效益

• 提高供电质量和可靠性，满足区域内企业和居民的用电需求。
• 优化电网结构，降低电网损耗，提高能源利用效率。
• 促进经济发展，推动区域经济繁荣。

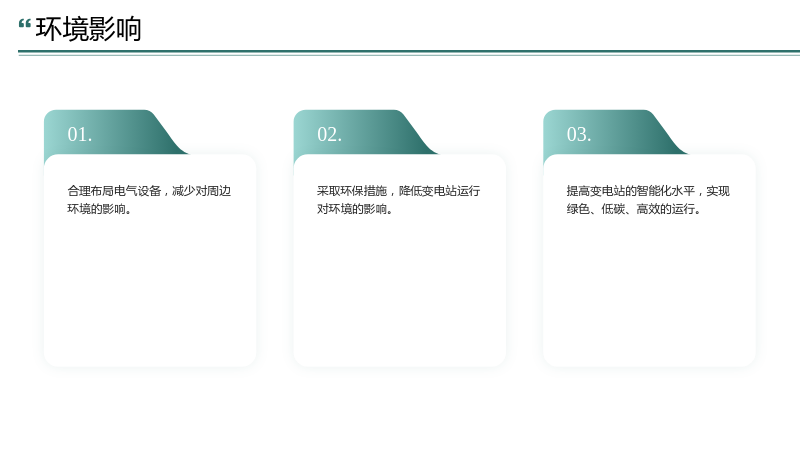

5.2 环境影响

• 合理布局电气设备，减少对周边环境的影响。
• 采取环保措施，降低变电站运行对环境的影响。
• 提高变电站的智能化水平，实现绿色、低碳、高效的运行。

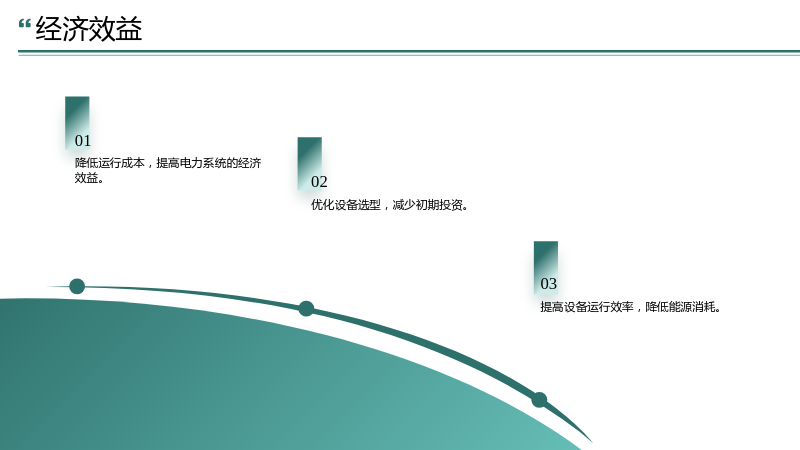

5.3 经济效益

• 降低运行成本，提高电力系统的经济效益。
• 优化设备选型，减少初期投资。
• 提高设备运行效率，降低能源消耗。

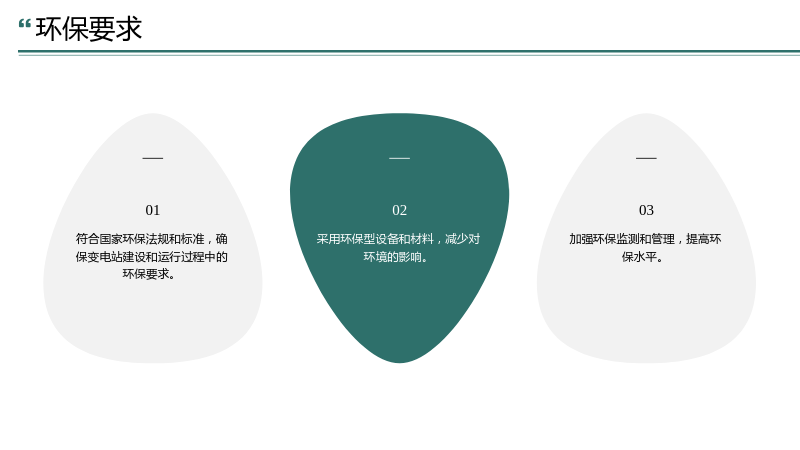

5.4 环保要求

• 符合国家环保法规和标准，确保变电站建设和运行过程中的环保要求。
• 采用环保型设备和材料，减少对环境的影响。
• 加强环保监测和管理，提高环保水平。

结论

本文通过对某区域110kV区域降压变电站的电气设计进行深入研究，提出了主变压器的选择、电气主接线设计、短路电流计算、电气设备布置和选择、继电保护与防雷接地设计等方案。研究结果表明，合理的设计方案能够提高变电站的供电质量和可靠性，降低运行成本，符合环保要求。本文的研究成果对类似工程具有重要的参考价值，为推动电力工程技术的发展和电网改造升级提供了有益的借鉴。

致谢 在此，我要感谢我的指导教师郭磊副教授对我的悉心指导，他的专业知识和严谨的治学态度对我完成这篇论文起到了极大的帮助。同时，我也要感谢我的家人和朋友们对我的支持和鼓励，他们的关心和理解是我完成学业的动力。
