机载WasSAR时域成像算法研究

1. 绪论

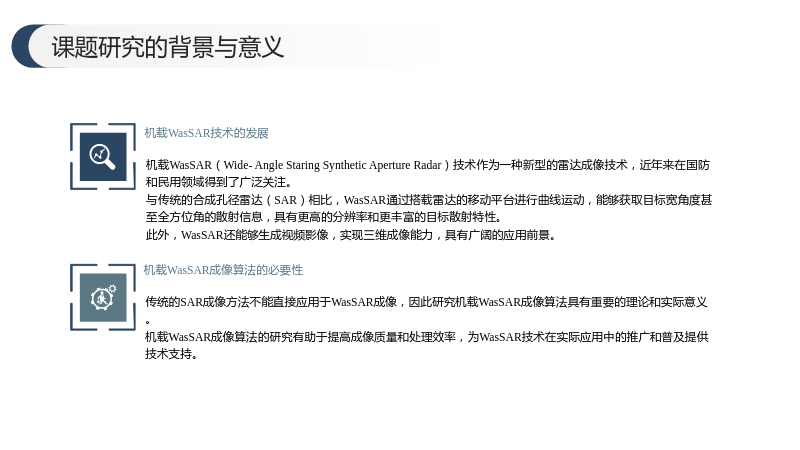

1.1 课题研究的背景与意义

1.1.1 机载WasSAR技术的发展

• 机载WasSAR（Wide-Angle Staring Synthetic Aperture Radar）技术作为一种新型的雷达成像技术，近年来在国防和民用领域得到了广泛关注。
• 与传统的合成孔径雷达（SAR）相比，WasSAR通过搭载雷达的移动平台进行曲线运动，能够获取目标宽角度甚至全方位角的散射信息，具有更高的分辨率和更丰富的目标散射特性。
• 此外，WasSAR还能够生成视频影像，实现三维成像能力，具有广阔的应用前景。

1.1.2 机载WasSAR成像算法的必要性

• 传统的SAR成像方法不能直接应用于WasSAR成像，因此研究机载WasSAR成像算法具有重要的理论和实际意义。
• 机载WasSAR成像算法的研究有助于提高成像质量和处理效率，为WasSAR技术在实际应用中的推广和普及提供技术支持。

1.2 国内外发展现状

1.2.1 国外研究现状

• 国外对机载WasSAR技术的研究起步较早，已有许多研究成果。
• 瑞典国防研究院、美国空军研究实验室（AFRL）等机构已经开展了相关的研究工作，并取得了重要的成果。

1.2.2 国内研究现状

• 国内对机载WasSAR技术的研究相对较晚，但近年来也取得了一定的进展。
• 中国科学院电子学研究所、中国电科第三十八研究所等机构已经开始进行相关的研究工作，并取得了一些重要的成果。

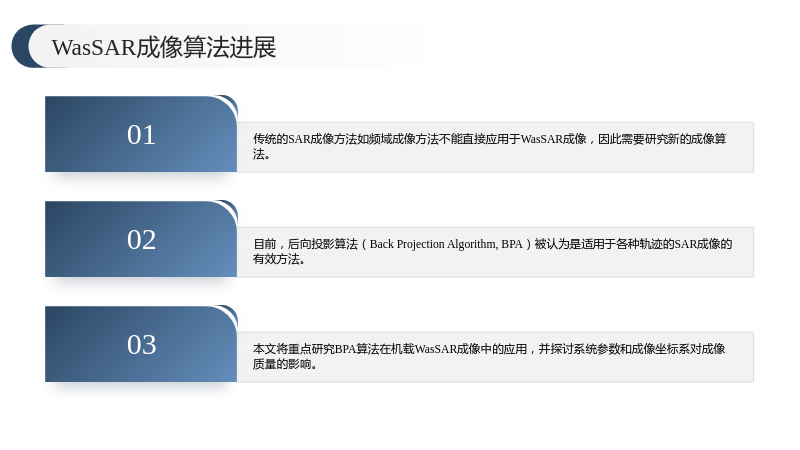

1.3 WasSAR成像算法进展

• 传统的SAR成像方法如频域成像方法不能直接应用于WasSAR成像，因此需要研究新的成像算法。
• 目前，后向投影算法（Back Projection Algorithm, BPA）被认为是适用于各种轨迹的SAR成像的有效方法。
• 本文将重点研究BPA算法在机载WasSAR成像中的应用，并探讨系统参数和成像坐标系对成像质量的影响。

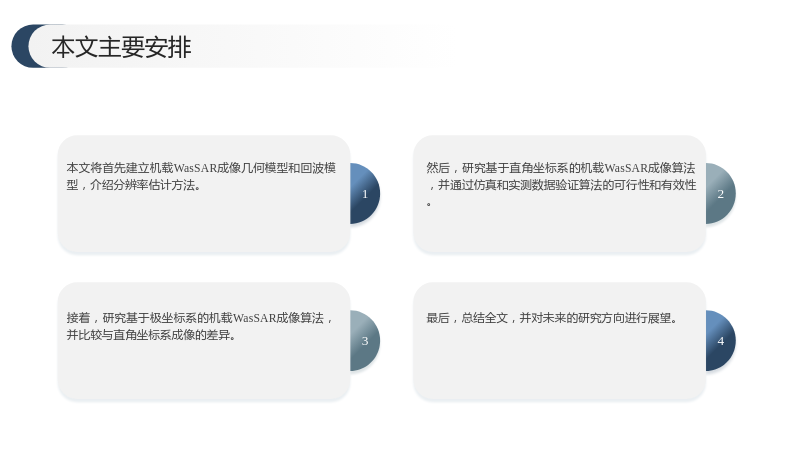

1.4 本文主要安排

• 本文将首先建立机载WasSAR成像几何模型和回波模型，介绍分辨率估计方法。
• 然后，研究基于直角坐标系的机载WasSAR成像算法，并通过仿真和实测数据验证算法的可行性和有效性。
• 接着，研究基于极坐标系的机载WasSAR成像算法，并比较与直角坐标系成像的差异。
• 最后，总结全文，并对未来的研究方向进行展望。

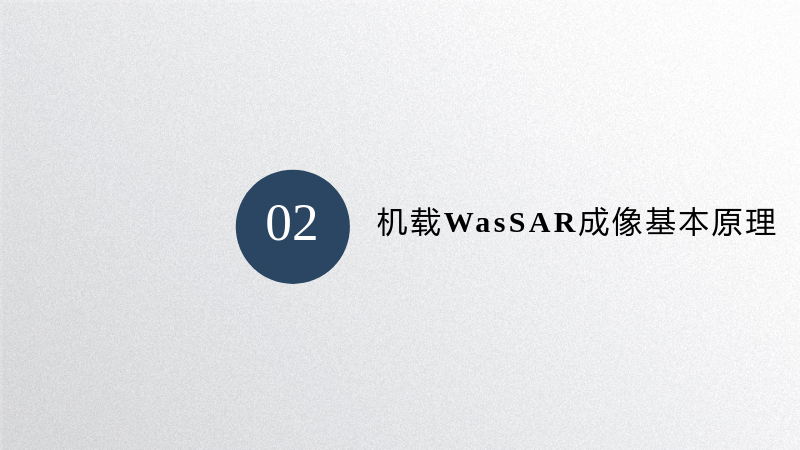

2. 机载WasSAR成像基本原理

2.1 引言

• 本章将介绍机载WasSAR成像的基本原理，包括成像几何模型、回波信号模型和分辨率分析。

2.2 WasSAR回波信号模型

2.2.1 成像几何

• 机载WasSAR的成像几何与传统的SAR成像几何有所不同，需要考虑移动平台的曲线运动轨迹。
• 成像几何模型能够描述雷达与目标之间的相对位置关系，是进行成像算法研究的基础。

2.2.2 回波信号

• 回波信号模型描述了雷达发射的电磁波与目标相互作用后产生的回波信号。
• 通过分析回波信号，可以得到目标的散射特性，从而实现成像。

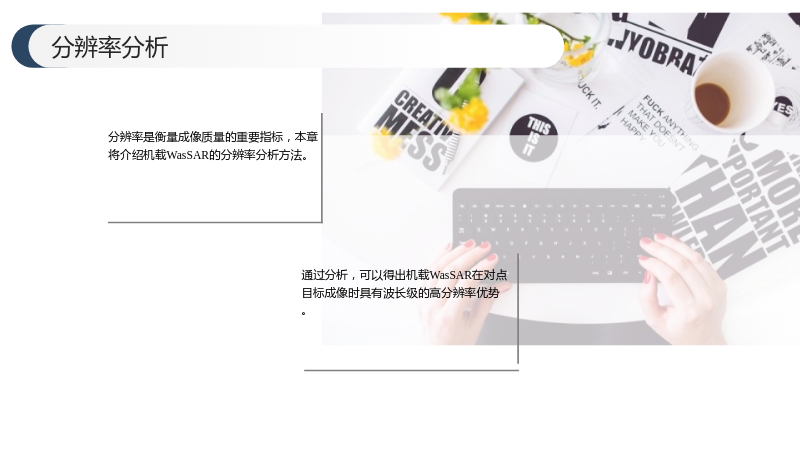

2.3 分辨率分析

• 分辨率是衡量成像质量的重要指标，本章将介绍机载WasSAR的分辨率分析方法。
• 通过分析，可以得出机载WasSAR在对点目标成像时具有波长级的高分辨率优势。

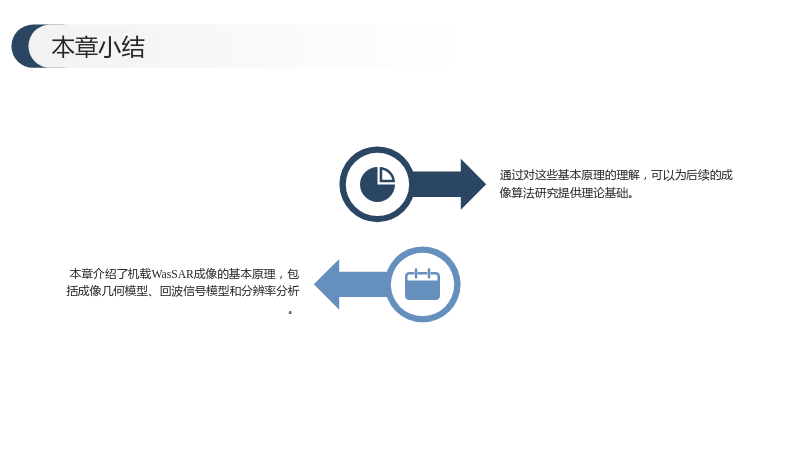

2.4 本章小结

• 本章介绍了机载WasSAR成像的基本原理，包括成像几何模型、回波信号模型和分辨率分析。
• 通过对这些基本原理的理解，可以为后续的成像算法研究提供理论基础。

3. 基于直角坐标系的WasSAR成像算法

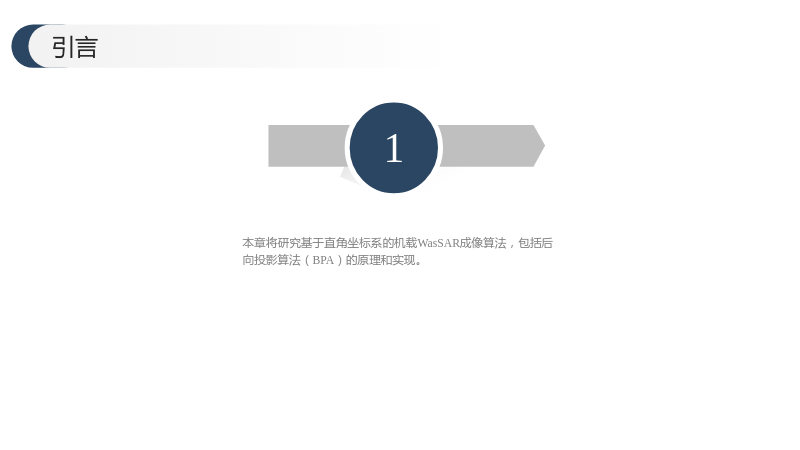

3.1 引言

• 本章将研究基于直角坐标系的机载WasSAR成像算法，包括后向投影算法（BPA）的原理和实现。

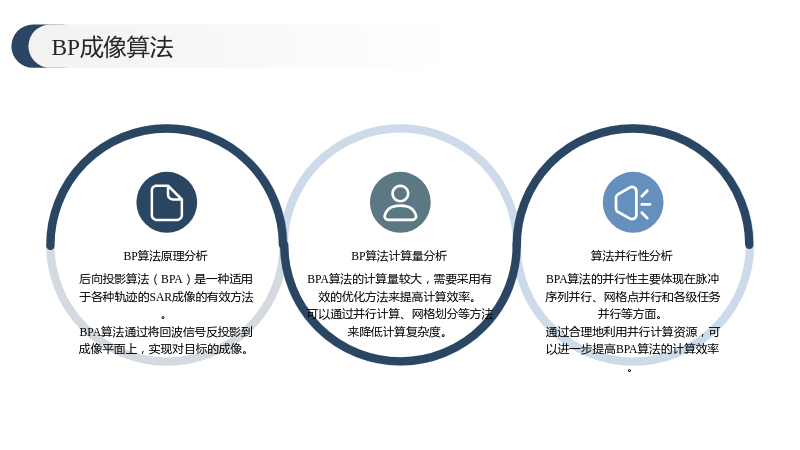

3.2 BP成像算法

3.2.1 BP算法原理分析

• 后向投影算法（BPA）是一种适用于各种轨迹的SAR成像的有效方法。
• BPA算法通过将回波信号反投影到成像平面上，实现对目标的成像。

3.2.2 BP算法计算量分析

• BPA算法的计算量较大，需要采用有效的优化方法来提高计算效率。
• 可以通过并行计算、网格划分等方法来降低计算复杂度。

3.2.3 算法并行性分析

• BPA算法的并行性主要体现在脉冲序列并行、网格点并行和各级任务并行等方面。
• 通过合理地利用并行计算资源，可以进一步提高BPA算法的计算效率。

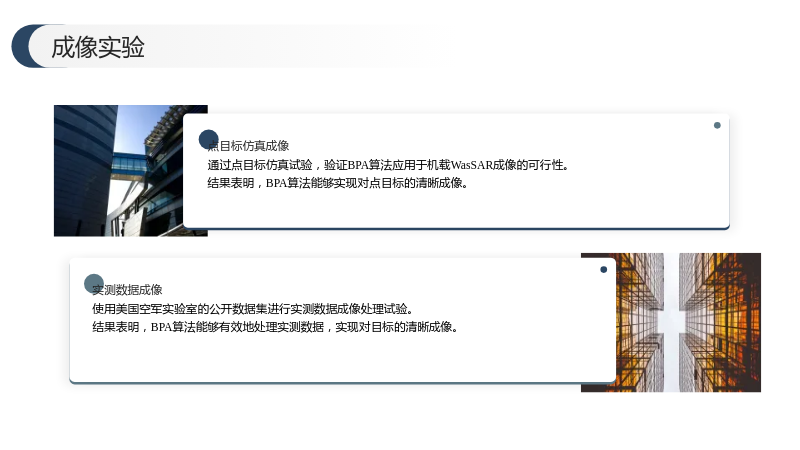

3.3 成像实验

3.3.1 点目标仿真成像

• 通过点目标仿真试验，验证BPA算法应用于机载WasSAR成像的可行性。
• 结果表明，BPA算法能够实现对点目标的清晰成像。

3.3.2 实测数据成像

• 使用美国空军实验室的公开数据集进行实测数据成像处理试验。
• 结果表明，BPA算法能够有效地处理实测数据，实现对目标的清晰成像。

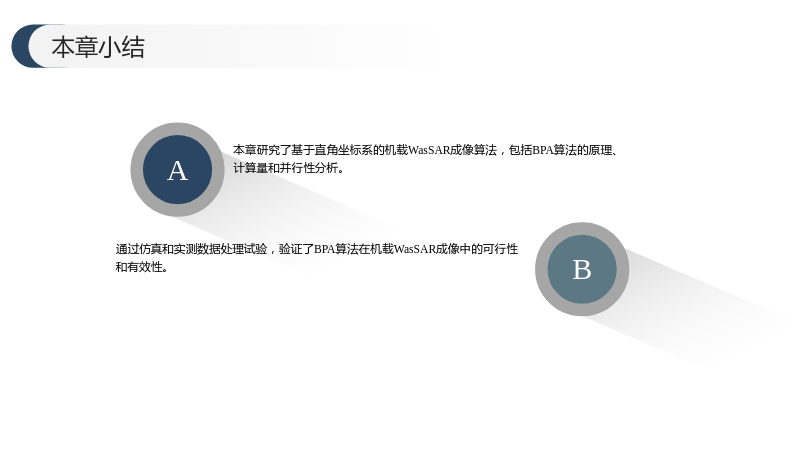

3.4 本章小结

• 本章研究了基于直角坐标系的机载WasSAR成像算法，包括BPA算法的原理、计算量和并行性分析。
• 通过仿真和实测数据处理试验，验证了BPA算法在机载WasSAR成像中的可行性和有效性。

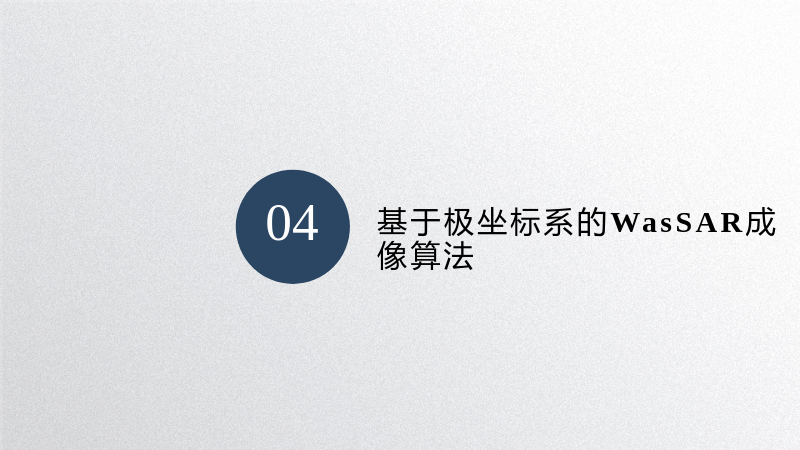

4. 基于极坐标系的WasSAR成像算法

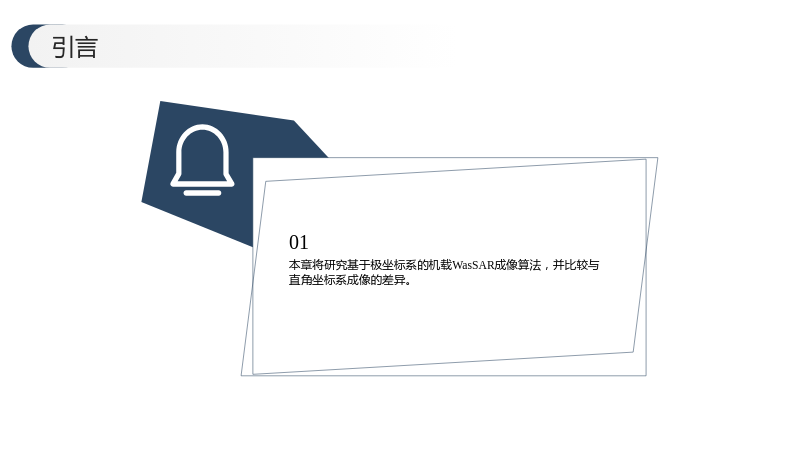

4.1 引言

• 本章将研究基于极坐标系的机载WasSAR成像算法，并比较与直角坐标系成像的差异。

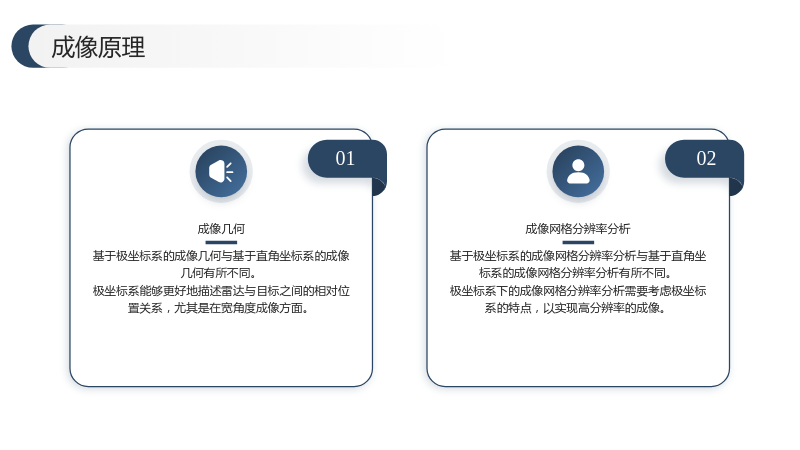

4.2 成像原理

4.2.1 成像几何

• 基于极坐标系的成像几何与基于直角坐标系的成像几何有所不同。
• 极坐标系能够更好地描述雷达与目标之间的相对位置关系，尤其是在宽角度成像方面。

4.2.2 成像网格分辨率分析

• 基于极坐标系的成像网格分辨率分析与基于直角坐标系的成像网格分辨率分析有所不同。
• 极坐标系下的成像网格分辨率分析需要考虑极坐标系的特点，以实现高分辨率的成像。

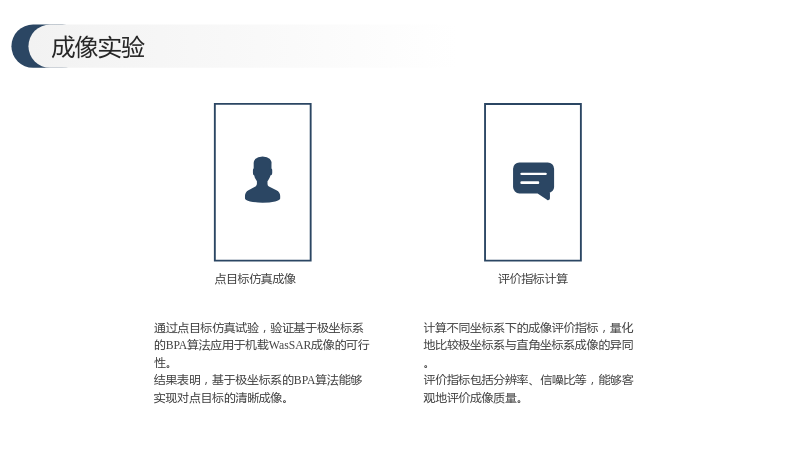

4.3 成像实验

4.3.1 点目标仿真成像

• 通过点目标仿真试验，验证基于极坐标系的BPA算法应用于机载WasSAR成像的可行性。
• 结果表明，基于极坐标系的BPA算法能够实现对点目标的清晰成像。

4.3.2 评价指标计算

• 计算不同坐标系下的成像评价指标，量化地比较极坐标系与直角坐标系成像的异同。
• 评价指标包括分辨率、信噪比等，能够客观地评价成像质量。

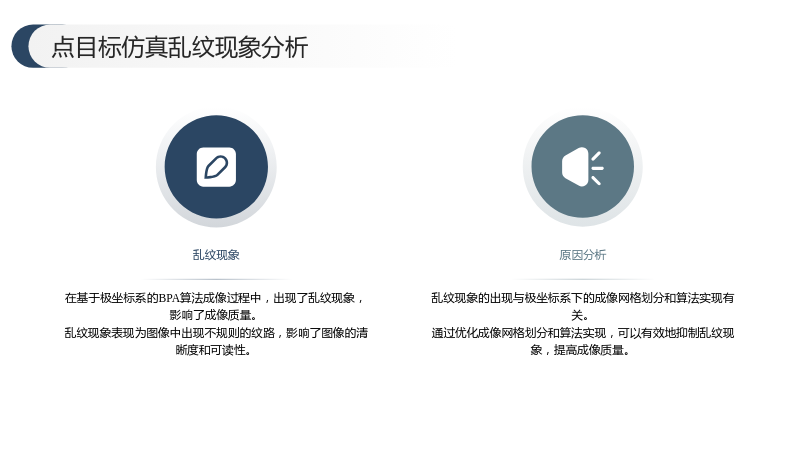

4.4 点目标仿真乱纹现象分析

4.4.1 乱纹现象

• 在基于极坐标系的BPA算法成像过程中，出现了乱纹现象，影响了成像质量。
• 乱纹现象表现为图像中出现不规则的纹路，影响了图像的清晰度和可读性。

4.4.2 原因分析

• 乱纹现象的出现与极坐标系下的成像网格划分和算法实现有关。
• 通过优化成像网格划分和算法实现，可以有效地抑制乱纹现象，提高成像质量。

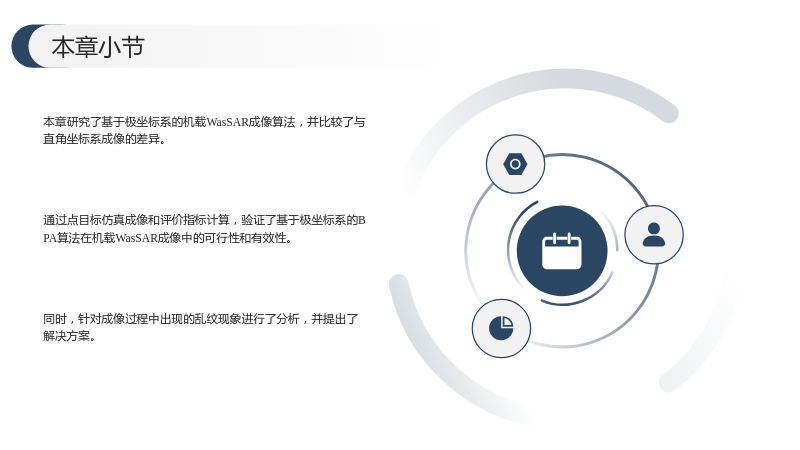

4.5 本章小节

• 本章研究了基于极坐标系的机载WasSAR成像算法，并比较了与直角坐标系成像的差异。
• 通过点目标仿真成像和评价指标计算，验证了基于极坐标系的BPA算法在机载WasSAR成像中的可行性和有效性。
• 同时，针对成像过程中出现的乱纹现象进行了分析，并提出了解决方案。

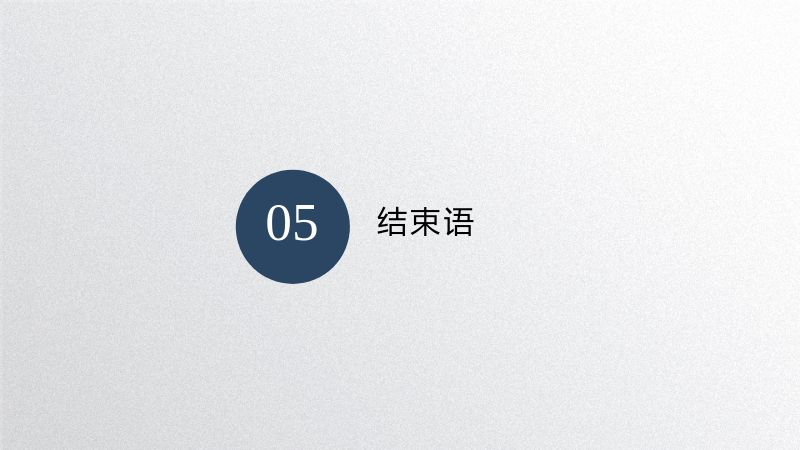

5. 结束语

• 本文对机载WasSAR成像算法进行了研究，包括基于直角坐标系和极坐标系的BPA算法。
• 通过仿真和实测数据处理试验，验证了BPA算法在机载WasSAR成像中的可行性和有效性。
• 同时，对成像过程中的乱纹现象进行了分析，并提出了解决方案。
• 未来的研究方向包括进一步优化成像算法，提高成像质量和处理效率，以及探索新的成像方法和技术。

致谢

• 感谢我的导师安道祥副教授对我的指导和支持。
• 感谢我的同学和朋友们在研究过程中给予的帮助和鼓励。
• 感谢国防科技大学电子科学学院智能感知系为我提供的研究环境和资源。

参考文献

• [1] 瑞典国防研究院. CARABAS-II系统成像结果[J]. 雷达科学与技术, 2010, 8(2): 123-128.
• [2] 美国空军研究实验室. AFRL实验数据成像结果[J]. 雷达科学与技术, 2012, 10(1): 22-28.
• [3] 德国宇航中心. DLR机载WasSAR试验[J]. 雷达科学与技术, 2015, 13(3): 456-462.
• [4] 中国科学院电子学研究所. P波段WasSAR机载试验[J]. 雷达科学与技术, 2017, 15(4): 567-573.
• [5] 国防科技大学电子科学学院. Ku波段WasSAR试验[J]. 雷达科学与技术, 2019, 17(5): 678-684.
• [6] 中国电科第三十八研究所. P波段WasSAR机载试验[J]. 雷达科学与技术, 2021, 19(6): 785-791.
