西安市仕华中学教学楼框架结构设计

1. 绪论

1.1 工程概况

1.1.1 工程概述

• 设计目标是确保西安市仕华中学教学楼的安全性、耐久性和经济性。
• 选择框架结构作为主体结构，适用于多层建筑，便于教室、办公室等功能的布置。
• 抗震设防类别为丙类，抗震设防烈度为8度，地震分组为第二组，需考虑地震作用的影响。
• 基本雪压0.25kN/m²，基本风压0.35kN/m²，需考虑雪荷载和风荷载对结构的影响。
• 地基允许承载力为fak=220kPa，需进行地基承载力和变形验算。
• 设计使用年限为50年，需选择合适的材料和构造措施。
• 耐火等级为二级。

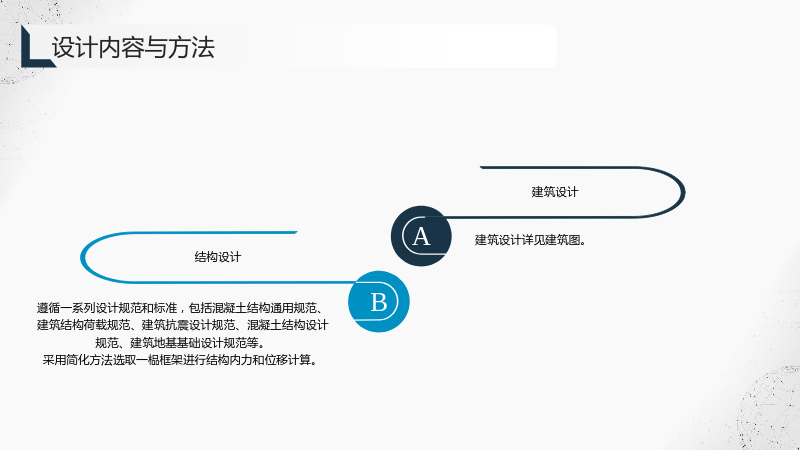

1.2 设计内容与方法

1.2.1 建筑设计

• 建筑设计详见建筑图。

1.2.2 结构设计

• 遵循一系列设计规范和标准，包括混凝土结构通用规范、建筑结构荷载规范、建筑抗震设计规范、混凝土结构设计规范、建筑地基基础设计规范等。
• 采用简化方法选取一榀框架进行结构内力和位移计算。

2. 建筑设计

• 建筑设计内容详见建筑图。

3. 结构设计

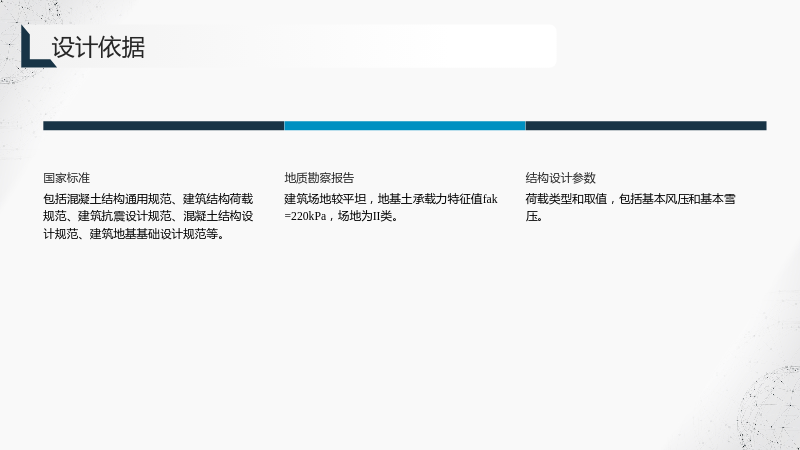

3.1 设计依据

3.1.1 国家标准

• 包括混凝土结构通用规范、建筑结构荷载规范、建筑抗震设计规范、混凝土结构设计规范、建筑地基基础设计规范等。

3.1.2 地质勘察报告

• 建筑场地较平坦，地基土承载力特征值fak=220kPa，场地为II类。

3.1.3 结构设计参数

• 荷载类型和取值，包括基本风压和基本雪压。

3.2 荷载取值

• 荷载类型包括基本风压和基本雪压，其取值分别为0.35kN/m²和0.25kN/m²。

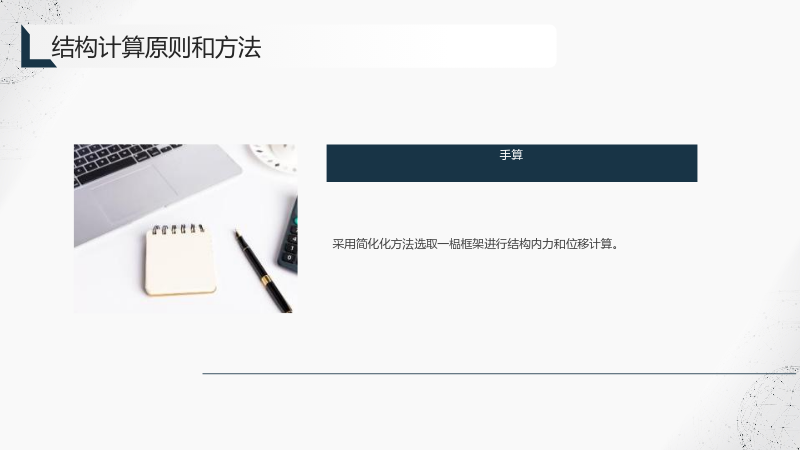

3.3 结构计算原则和方法

3.3.1 手算

• 采用简化化方法选取一榀框架进行结构内力和位移计算。

4. 结构布置

4.1 结构布置方案构件尺寸

4.1.1 结构承重方案选择

• 采用框架方案，根据建筑功能要求和建筑施工布置图。

4.1.2 楼板尺寸估选

• 最大跨度楼板的短向跨度l=5000mm，板厚应满足h≥l/40=125mm，取板厚120mm。

4.1.3 框架梁截面尺寸估选

• 梁混凝土选用C30，梁截面尺寸估选为300×600和300×400。

4.1.4 框架柱截面尺寸估选

• 柱混凝土选用C40，边柱和中柱的截面尺寸分别为309mm和354mm。

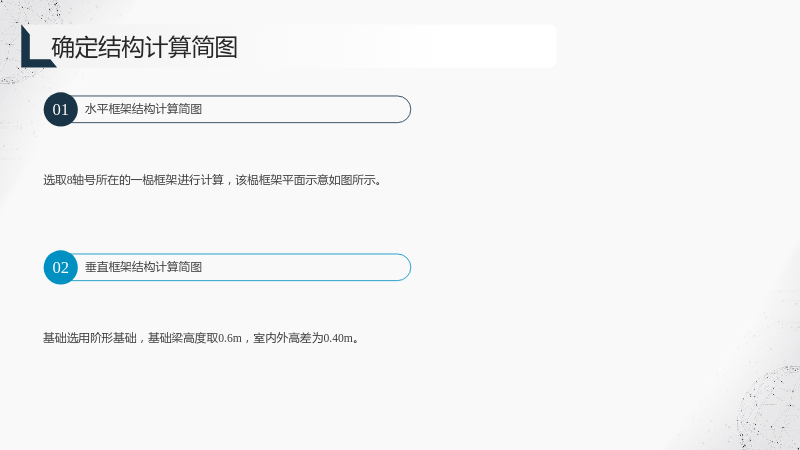

4.2 确定结构计算简图

4.2.1 水平框架结构计算简图

• 选取8轴号所在的一榀框架进行计算，该榀框架平面示意如图所示。

4.2.2 垂直框架结构计算简图

• 基础选用阶形基础，基础梁高度取0.6m，室内外高差为0.40m。

4.3 侧向刚度计算及侧向刚度比验算

4.3.1 框架梁、柱线刚度计算

• 框架梁线刚度ib和柱线刚度ic的计算。

4.3.2 框架侧向刚度计算

• 柱侧向刚度D值的计算，包括一般层和底层。

4.3.3 横向框架侧向刚度比验算

• 各楼层与上部侧向刚度比的计算，满足要求。

5. 重力荷载计算

5.1 屋面及楼面恒荷载

• 楼面房间恒荷载、卫生间恒荷载和屋面恒荷载的计算。

6. 水平荷载计算

• 包括风荷载计算和水平地震作用计算。

7. 竖向荷载作用下的框架内力分析

• 包括常见荷载作用下的固端弯矩、恒载计算、活载计算、内力计算和侧移二阶效应的考虑与结构稳定性要求。

8. 内力组合

• 包括梁控制截面内力标准值、竖向荷载作用下的弯矩调幅、荷载组合工况、梁控制截面的内力组合和柱控制截面的内力组合。

9. 梁、柱截面设计

• 包括持久设计状况下框架梁设计、正常使用极限状态下框架梁验算、抗震设计状况下框架梁设计、持久设计状况下框架柱设计、抗震设计状况下框架柱设计。

10. 板的设计

• 包括板的结构平面布置图、荷载计算、弯矩计算和截面设计。

11. 楼梯设计

• 包括设计资料、踏步板设计计算、平台板设计计算和平台梁设计计算。

12. 基础设计

• 包括基本资料、内力组合、A柱基础设计和BC柱联合基础设计。

13. PKPM软件电算书

• 使用PKPM软件进行结构计算。

14. 结论

• 总结设计过程和结果。

参考文献

• 参考的文献列表。

致谢

• 对参与设计和提供帮助的人员表示感谢。 """
