S7-200型PLC在煤粉气力输送系统中的应用

1. 煤粉气力输送系统概述

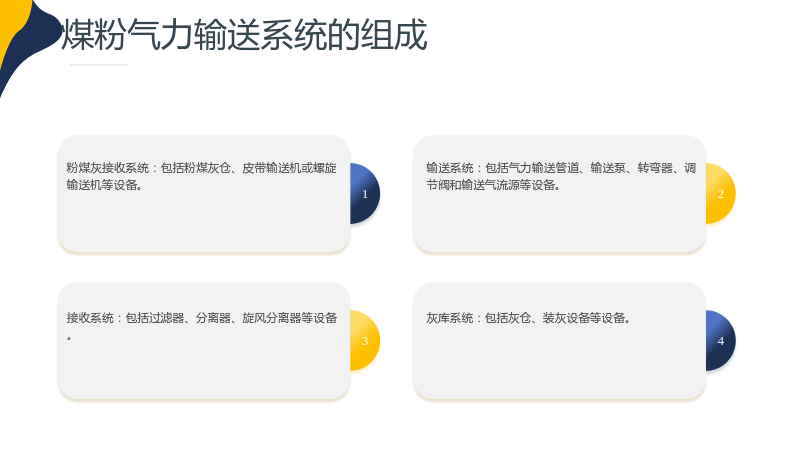

1.1 煤粉气力输送系统的组成

• 粉煤灰接收系统：包括粉煤灰仓、皮带输送机或螺旋输送机等设备。
• 输送系统：包括气力输送管道、输送泵、转弯器、调节阀和输送气流源等设备。
• 接收系统：包括过滤器、分离器、旋风分离器等设备。
• 灰库系统：包括灰仓、装灰设备等设备。

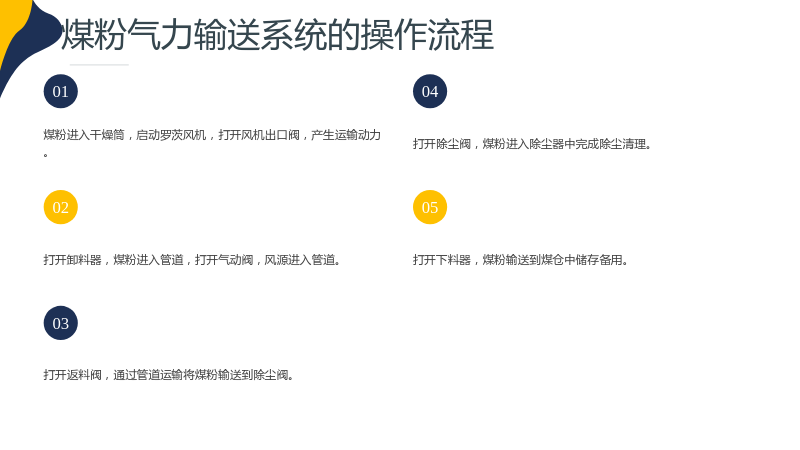

1.2 煤粉气力输送系统的操作流程

• 煤粉进入干燥筒，启动罗茨风机，打开风机出口阀，产生运输动力。
• 打开卸料器，煤粉进入管道，打开气动阀，风源进入管道。
• 打开返料阀，通过管道运输将煤粉输送到除尘阀。
• 打开除尘阀，煤粉进入除尘器中完成除尘清理。
• 打开下料器，煤粉输送到煤仓中储存备用。

1.3 罗茨风机

• 罗茨风机在煤粉气力输送系统中提供气流，控制物料流量，平稳输送，适应性强。

2. 变频器概述

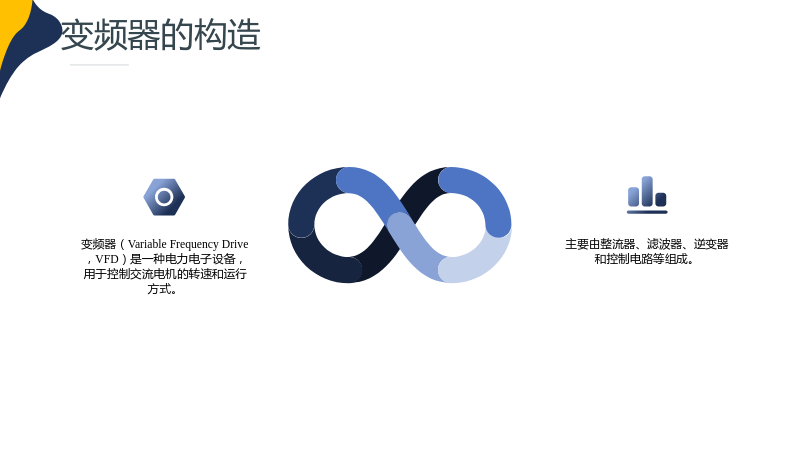

2.1 变频器的构造

• 变频器（Variable Frequency Drive，VFD）是一种电力电子设备，用于控制交流电机的转速和运行方式。
• 主要由整流器、滤波器、逆变器和控制电路等组成。

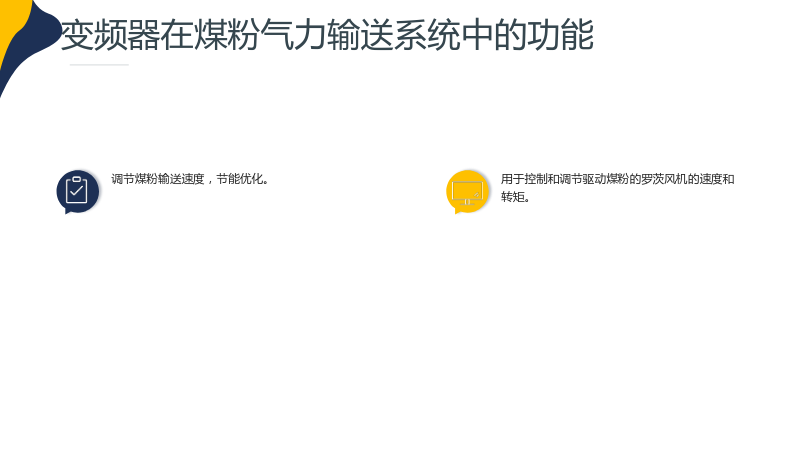

2.2 变频器在煤粉气力输送系统中的功能

• 调节煤粉输送速度，节能优化。
• 用于控制和调节驱动煤粉的罗茨风机的速度和转矩。

3. PLC控制功能

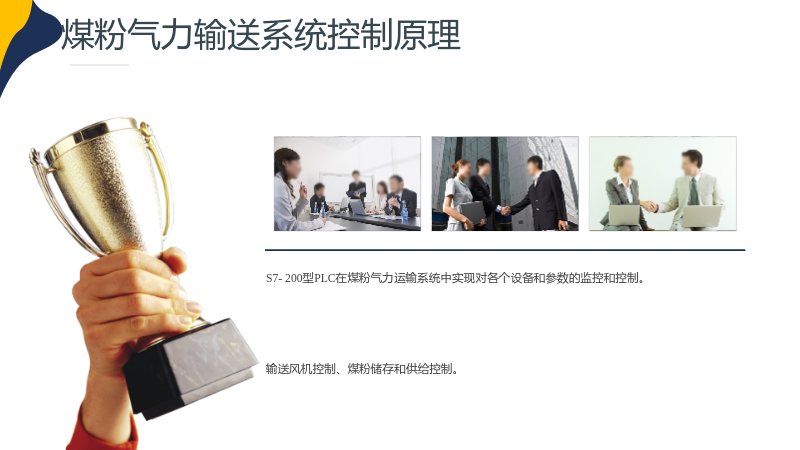

3.1 煤粉气力输送系统控制原理

• S7-200型PLC在煤粉气力运输系统中实现对各个设备和参数的监控和控制。
• 输送风机控制、煤粉储存和供给控制。

3.2 I/O分配

• 表3-1 I/O分配表。

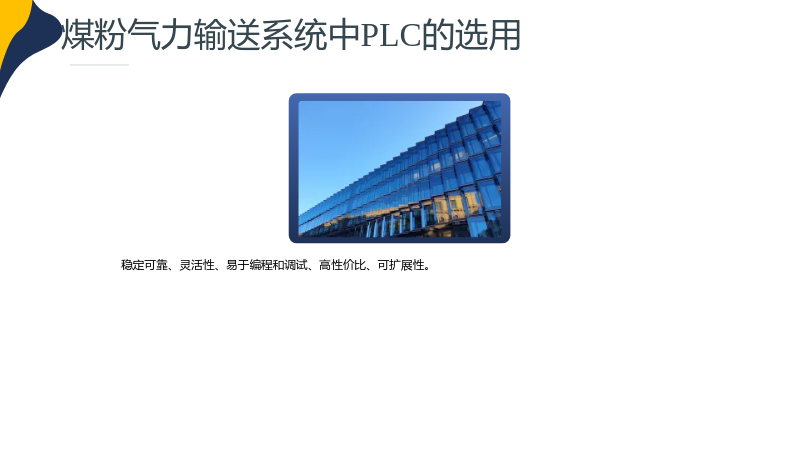

3.3 煤粉气力输送系统中PLC的选用

• 稳定可靠、灵活性、易于编程和调试、高性价比、可扩展性。

4. 煤粉气力输送系统控制设计

4.1 编程简介

• 图4-1至图4-5编程梯形图。

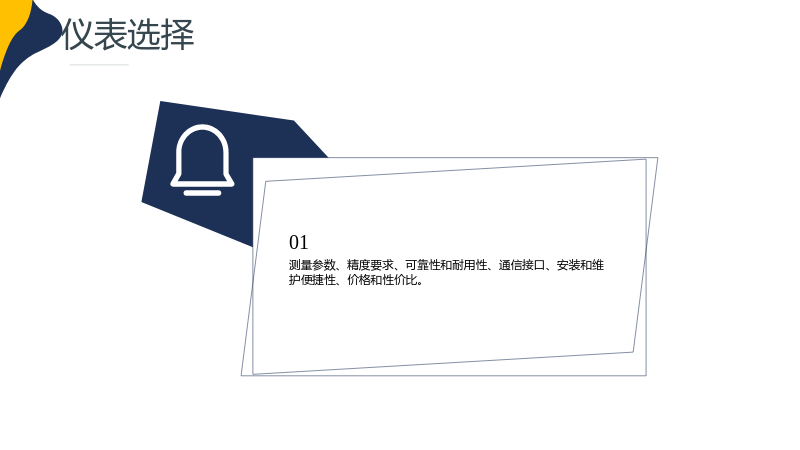

4.2 仪表选择

• 测量参数、精度要求、可靠性和耐用性、通信接口、安装和维护便捷性、价格和性价比。

5. MCGS系统

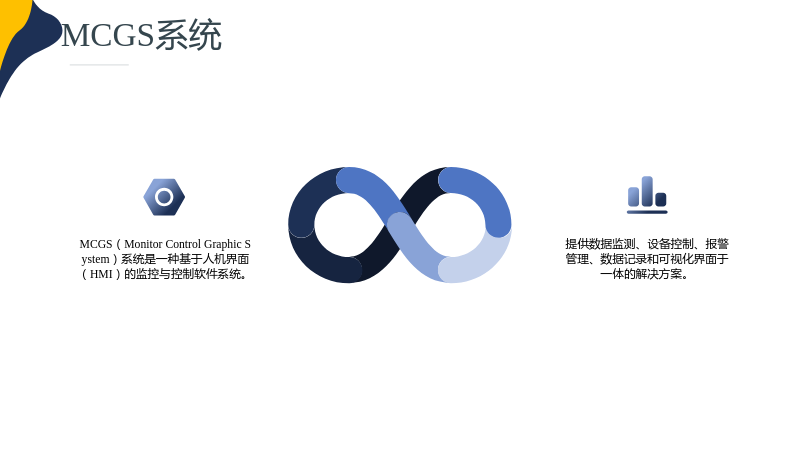

5.1 MCGS系统

• MCGS（Monitor Control Graphic System）系统是一种基于人机界面（HMI）的监控与控制软件系统。
• 提供数据监测、设备控制、报警管理、数据记录和可视化界面于一体的解决方案。
