基于PLC的循环彩灯控制系统

1. 引言

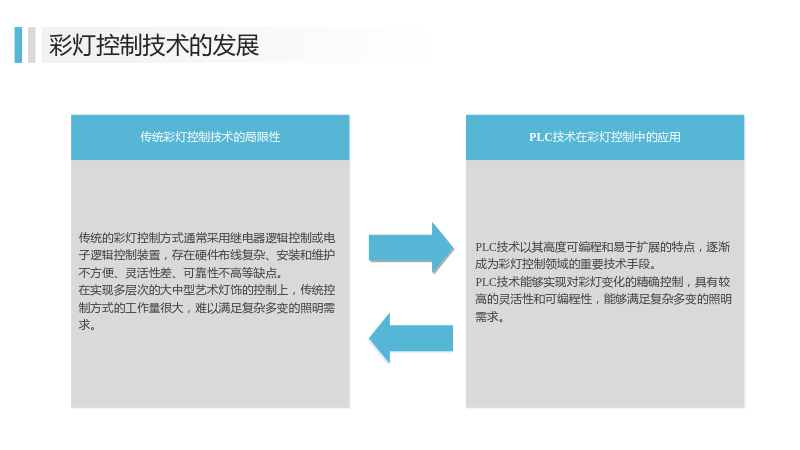

1.1 彩灯控制技术的发展

1.1.1 传统彩灯控制技术的局限性

• 传统的彩灯控制方式通常采用继电器逻辑控制或电子逻辑控制装置，存在硬件布线复杂、安装和维护不方便、灵活性差、可靠性不高等缺点。
• 在实现多层次的大中型艺术灯饰的控制上，传统控制方式的工作量很大，难以满足复杂多变的照明需求。

1.1.2 PLC技术在彩灯控制中的应用

• PLC技术以其高度可编程和易于扩展的特点，逐渐成为彩灯控制领域的重要技术手段。
• PLC技术能够实现对彩灯变化的精确控制，具有较高的灵活性和可编程性，能够满足复杂多变的照明需求。

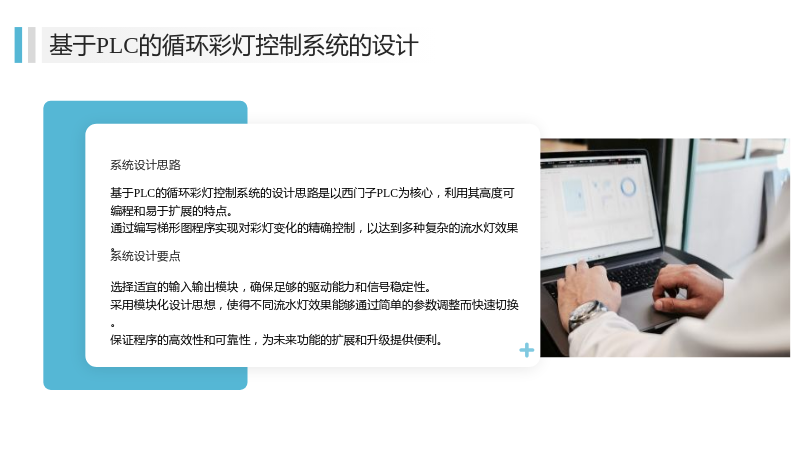

1.2 基于PLC的循环彩灯控制系统的设计

1.2.1 系统设计思路

• 基于PLC的循环彩灯控制系统的设计思路是以西门子PLC为核心，利用其高度可编程和易于扩展的特点。
• 通过编写梯形图程序实现对彩灯变化的精确控制，以达到多种复杂的流水灯效果。

1.2.2 系统设计要点

• 选择适宜的输入输出模块，确保足够的驱动能力和信号稳定性。
• 采用模块化设计思想，使得不同流水灯效果能够通过简单的参数调整而快速切换。
• 保证程序的高效性和可靠性，为未来功能的扩展和升级提供便利。

2. PLC技术概述

2.1 PLC技术的特点

2.1.1 使用方便，编程简单

• PLC采用简明的梯形图、逻辑图或语句表等编程语言，无需计算机知识，系统开发周期短，现场调试容易。
• 可在线修改程序，改变控制方案而不拆动硬件。

2.1.2 功能强，性能价格比高

• 一台小型PLC内有成百上千个可供用户使用的编程元件，具有很强的功能，可以实现非常复杂的控制功能。
• 与相同功能的继电器系统相比，具有很高的性能价格比。

2.1.3 硬件配套齐全，用户使用方便，适应性强

• PLC产品已经标准化、系列化、模块化，配备有品种齐全的各种硬件装置供用户选用。
• PLC的安装接线也很方便，一般用接线端子连接外部接线。

2.1.4 可靠性高，抗干扰能力强

• PLC用软件代替大量的中间继电器和时间继电器，减少触点接触不良造成的故障。
• PLC采取了一系列硬件和软件抗干扰措施，具有很强的抗干扰能力。

2.1.5 系统的设计、安装、调试工作量少

• PLC用软件功能取代了继电器控制系统中大量的中间继电器、时间继电器、计数器等器件，使控制柜的设计、安装、接线工作量大大减少。
• PLC的梯形图程序一般采用顺序控制设计法来设计，很容易掌握。

2.1.6 维修工作量小，维修方便

• PLC的故障率很低，且有完善的自诊断和显示功能。
• PLC或外部的输入装置和执行机构发生故障时，可以根据PLC上的发光二极管或编程器提供的信息迅速地查明故障的原因，用更换模块的方法可以迅速地排除故障。

2.2 PLC技术的应用领域

2.2.1 开关量的逻辑控制

• PLC最基本、最广泛的应用领域是开关量的逻辑控制，可以取代传统的继电器电路，实现逻辑控制、顺序控制。
• 应用于单台设备的控制，也可用于多机群控及自动化流水线。

2.2.2 模拟量控制

• PLC可以用于模拟量控制，通过实现模拟量（Analog）和数字量（Digital）之间的A/D转换及D/A转换。
• PLC厂家都生产配套的A/D和D/A转换模块，使PLC用于模拟量控制。

2.2.3 运动控制

• PLC可以用于圆周运动或直线运动的控制，通过控制机构配置，实现对步进电机或伺服电机的单轴或多轴位置控制。
• PLC广泛应用于各种机械、机床、机器人、电梯等场合。

2.2.4 过程控制

• PLC可以用于过程控制，对温度、压力、流量等模拟量的闭环控制。
• PLC能编制各种各样的控制算法程序，完成闭环控制。

2.2.5 数据处理

• PLC具有数学运算、数据传送、数据转换、排序、查表、位操作等功能，可以完成数据的采集、分析及处理。
• 数据处理一般用于大型控制系统，如无人控制的柔性制造系统；也可用于过程控制系统，如造纸、冶金、食品工业中的一些大型控制系统。

2.2.6 通信及联网

• PLC通信含PLC间的通信及PLC与其它智能设备间的通信。
• 随着计算机控制的发展，工厂自动化网络发展得很快，各PLC厂商都十分重视PLC的通信功能，纷纷推出各自的网络系统。

3. 基于PLC的循环彩灯控制系统的设计与实现

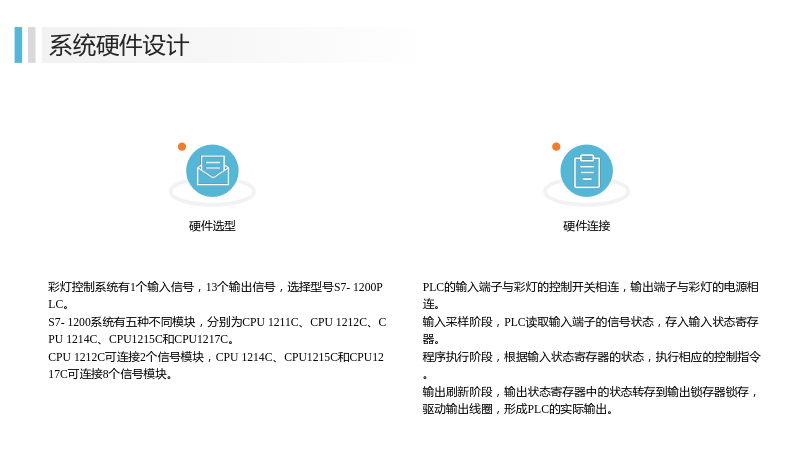

3.1 系统硬件设计

3.1.1 硬件选型

• 彩灯控制系统有1个输入信号，13个输出信号，选择型号S7-1200PLC。
• S7-1200系统有五种不同模块，分别为CPU 1211C、CPU 1212C、CPU 1214C、CPU1215C和CPU1217C。
• CPU 1212C可连接2个信号模块，CPU 1214C、CPU1215C和CPU1217C可连接8个信号模块。

3.1.2 硬件连接

• PLC的输入端子与彩灯的控制开关相连，输出端子与彩灯的电源相连。
• 输入采样阶段，PLC读取输入端子的信号状态，存入输入状态寄存器。
• 程序执行阶段，根据输入状态寄存器的状态，执行相应的控制指令。
• 输出刷新阶段，输出状态寄存器中的状态转存到输出锁存器锁存，驱动输出线圈，形成PLC的实际输出。

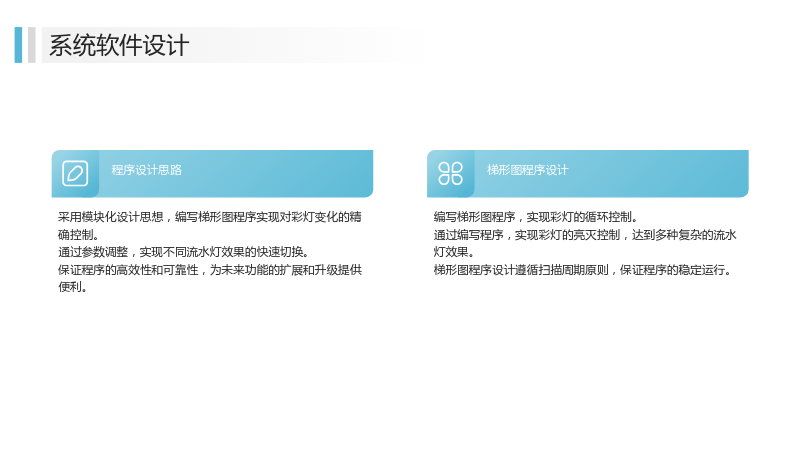

3.2 系统软件设计

3.2.1 程序设计思路

• 采用模块化设计思想，编写梯形图程序实现对彩灯变化的精确控制。
• 通过参数调整，实现不同流水灯效果的快速切换。
• 保证程序的高效性和可靠性，为未来功能的扩展和升级提供便利。

3.2.2 梯形图程序设计

• 编写梯形图程序，实现彩灯的循环控制。
• 通过编写程序，实现彩灯的亮灭控制，达到多种复杂的流水灯效果。
• 梯形图程序设计遵循扫描周期原则，保证程序的稳定运行。

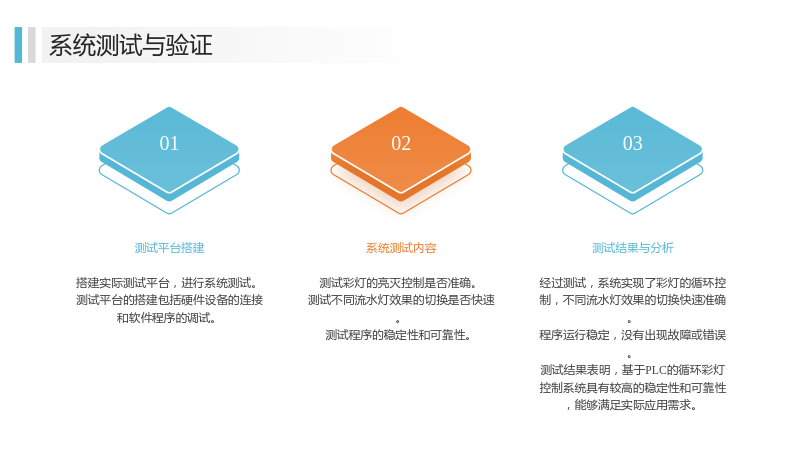

3.3 系统测试与验证

3.3.1 测试平台搭建

• 搭建实际测试平台，进行系统测试。
• 测试平台的搭建包括硬件设备的连接和软件程序的调试。

3.3.2 系统测试内容

• 测试彩灯的亮灭控制是否准确。
• 测试不同流水灯效果的切换是否快速。
• 测试程序的稳定性和可靠性。

3.3.3 测试结果与分析

• 经过测试，系统实现了彩灯的循环控制，不同流水灯效果的切换快速准确。
• 程序运行稳定，没有出现故障或错误。
• 测试结果表明，基于PLC的循环彩灯控制系统具有较高的稳定性和可靠性，能够满足实际应用需求。

4. 结论

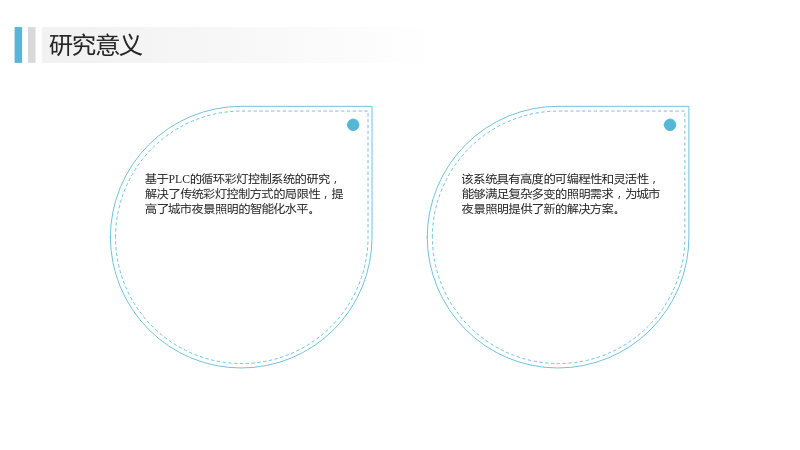

4.1 研究意义

• 基于PLC的循环彩灯控制系统的研究，解决了传统彩灯控制方式的局限性，提高了城市夜景照明的智能化水平。
• 该系统具有高度的可编程性和灵活性，能够满足复杂多变的照明需求，为城市夜景照明提供了新的解决方案。

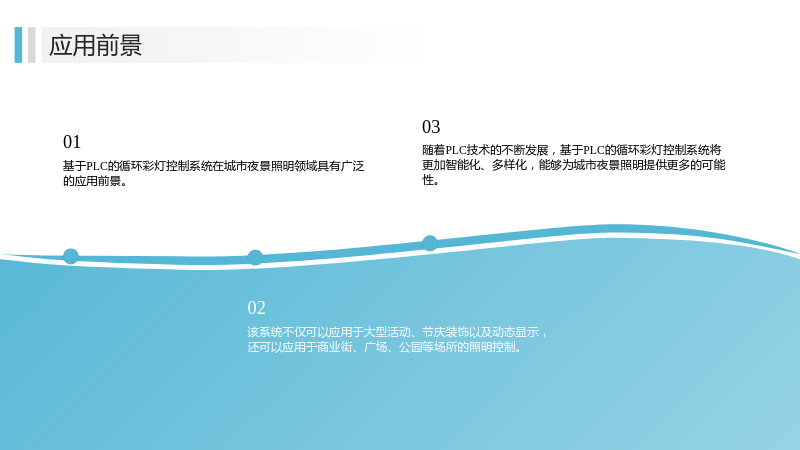

4.2 应用前景

• 基于PLC的循环彩灯控制系统在城市夜景照明领域具有广泛的应用前景。
• 该系统不仅可以应用于大型活动、节庆装饰以及动态显示，还可以应用于商业街、广场、公园等场所的照明控制。
• 随着PLC技术的不断发展，基于PLC的循环彩灯控制系统将更加智能化、多样化，能够为城市夜景照明提供更多的可能性。

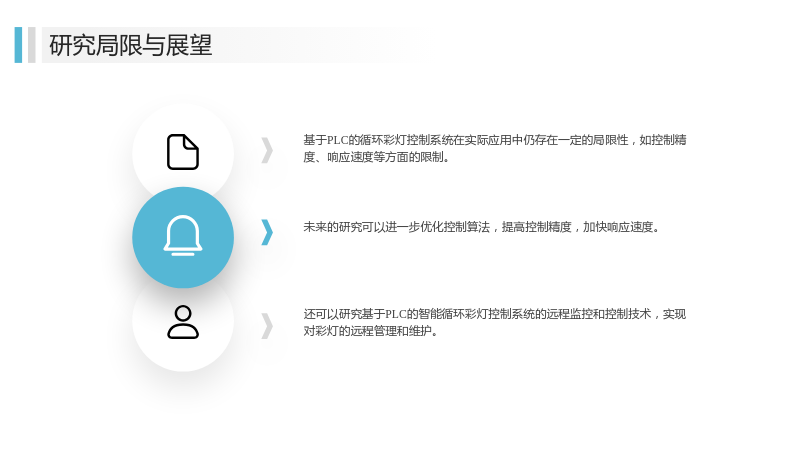

4.3 研究局限与展望

• 基于PLC的循环彩灯控制系统在实际应用中仍存在一定的局限性，如控制精度、响应速度等方面的限制。
• 未来的研究可以进一步优化控制算法，提高控制精度，加快响应速度。
• 还可以研究基于PLC的智能循环彩灯控制系统的远程监控和控制技术，实现对彩灯的远程管理和维护。

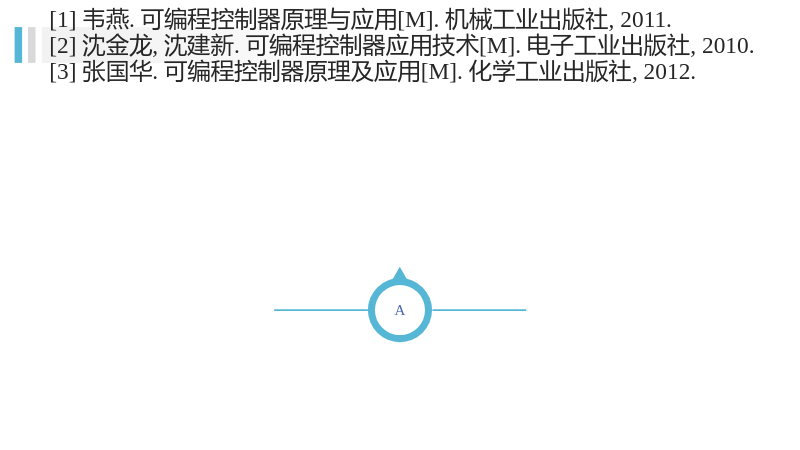

参考文献

[1] 韦燕. 可编程控制器原理与应用[M]. 机械工业出版社, 2011. [2] 沈金龙, 沈建新. 可编程控制器应用技术[M]. 电子工业出版社, 2010. [3] 张国华. 可编程控制器原理及应用[M]. 化学工业出版社, 2012.
