基于嵌入式的智能家居系统设计

1. 引言

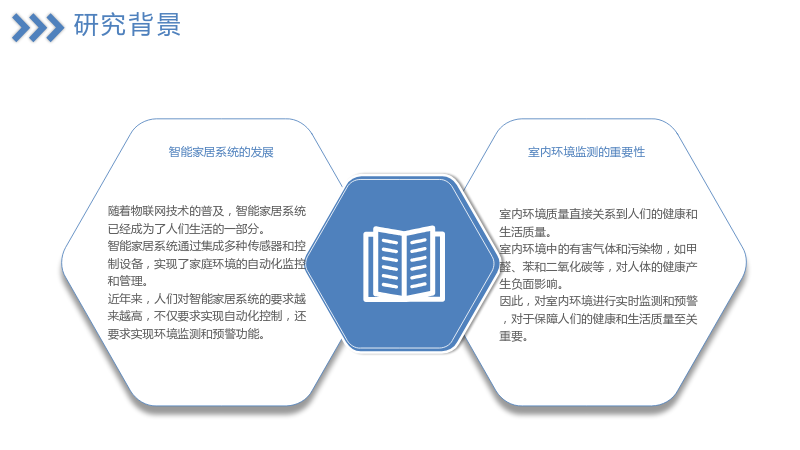

1.1 研究背景

1.1.1 智能家居系统的发展

• 随着物联网技术的普及，智能家居系统已经成为了人们生活的一部分。
• 智能家居系统通过集成多种传感器和控制设备，实现了家庭环境的自动化监控和管理。
• 近年来，人们对智能家居系统的要求越来越高，不仅要求实现自动化控制，还要求实现环境监测和预警功能。

1.1.2 室内环境监测的重要性

• 室内环境质量直接关系到人们的健康和生活质量。
• 室内环境中的有害气体和污染物，如甲醛、苯和二氧化碳等，对人体的健康产生负面影响。
• 因此，对室内环境进行实时监测和预警，对于保障人们的健康和生活质量至关重要。

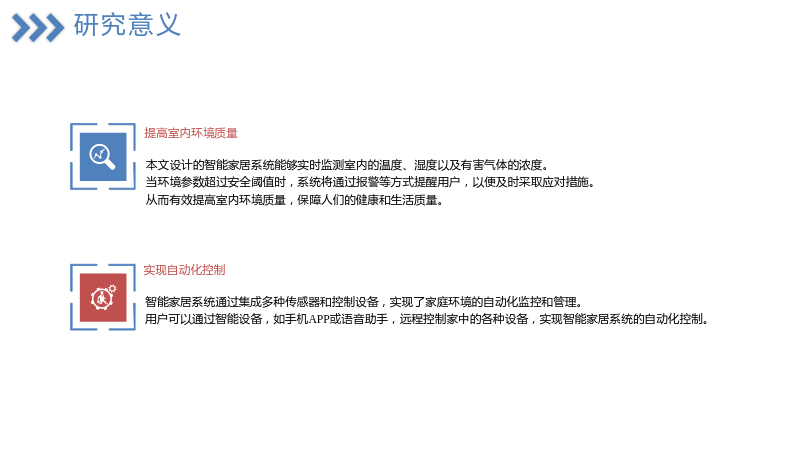

1.2 研究意义

1.2.1 提高室内环境质量

• 本文设计的智能家居系统能够实时监测室内的温度、湿度以及有害气体的浓度。
• 当环境参数超过安全阈值时，系统将通过报警等方式提醒用户，以便及时采取应对措施。
• 从而有效提高室内环境质量，保障人们的健康和生活质量。

1.2.2 实现自动化控制

• 智能家居系统通过集成多种传感器和控制设备，实现了家庭环境的自动化监控和管理。
• 用户可以通过智能设备，如手机APP或语音助手，远程控制家中的各种设备，实现智能家居系统的自动化控制。

2. 系统整体设计

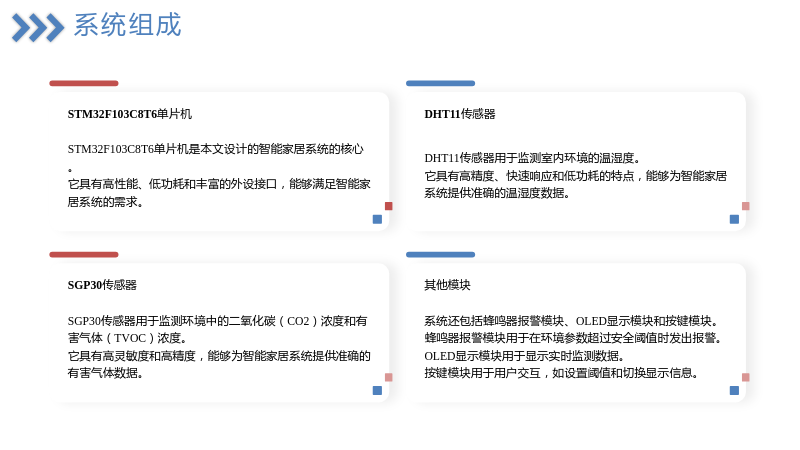

2.1 系统组成

2.1.1 STM32F103C8T6单片机

• STM32F103C8T6单片机是本文设计的智能家居系统的核心。
• 它具有高性能、低功耗和丰富的外设接口，能够满足智能家居系统的需求。

2.1.2 DHT11传感器

• DHT11传感器用于监测室内环境的温湿度。
• 它具有高精度、快速响应和低功耗的特点，能够为智能家居系统提供准确的温湿度数据。

2.1.3 SGP30传感器

• SGP30传感器用于监测环境中的二氧化碳（CO2）浓度和有害气体（TVOC）浓度。
• 它具有高灵敏度和高精度，能够为智能家居系统提供准确的有害气体数据。

2.1.4 其他模块

• 系统还包括蜂鸣器报警模块、OLED显示模块和按键模块。
• 蜂鸣器报警模块用于在环境参数超过安全阈值时发出报警。
• OLED显示模块用于显示实时监测数据。
• 按键模块用于用户交互，如设置阈值和切换显示信息。

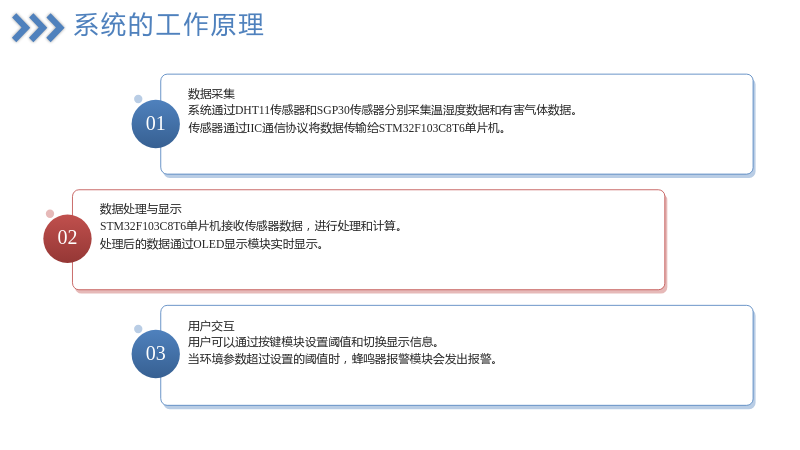

2.2 系统的工作原理

2.2.1 数据采集

• 系统通过DHT11传感器和SGP30传感器分别采集温湿度数据和有害气体数据。
• 传感器通过IIC通信协议将数据传输给STM32F103C8T6单片机。

2.2.2 数据处理与显示

• STM32F103C8T6单片机接收传感器数据，进行处理和计算。
• 处理后的数据通过OLED显示模块实时显示。

2.2.3 用户交互

• 用户可以通过按键模块设置阈值和切换显示信息。
• 当环境参数超过设置的阈值时，蜂鸣器报警模块会发出报警。

3. 系统硬件设计

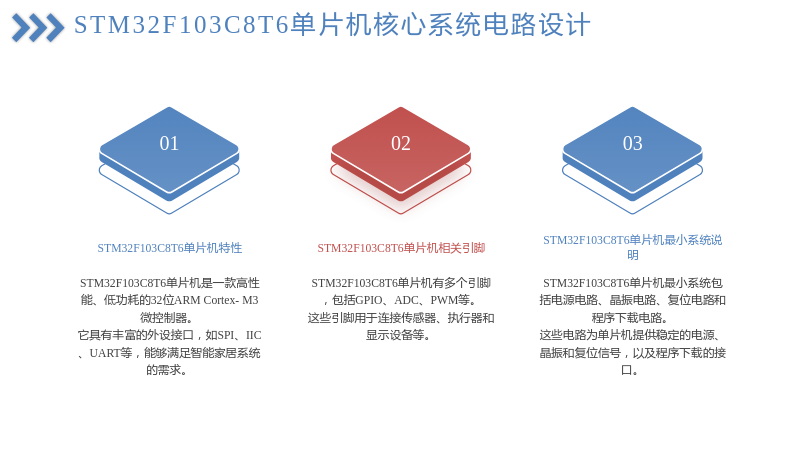

3.1 STM32F103C8T6单片机核心系统电路设计

3.1.1 STM32F103C8T6单片机特性

• STM32F103C8T6单片机是一款高性能、低功耗的32位ARM Cortex-M3微控制器。
• 它具有丰富的外设接口，如SPI、IIC、UART等，能够满足智能家居系统的需求。

3.1.2 STM32F103C8T6单片机相关引脚

• STM32F103C8T6单片机有多个引脚，包括GPIO、ADC、PWM等。
• 这些引脚用于连接传感器、执行器和显示设备等。

3.1.3 STM32F103C8T6单片机最小系统说明

• STM32F103C8T6单片机最小系统包括电源电路、晶振电路、复位电路和程序下载电路。
• 这些电路为单片机提供稳定的电源、晶振和复位信号，以及程序下载的接口。

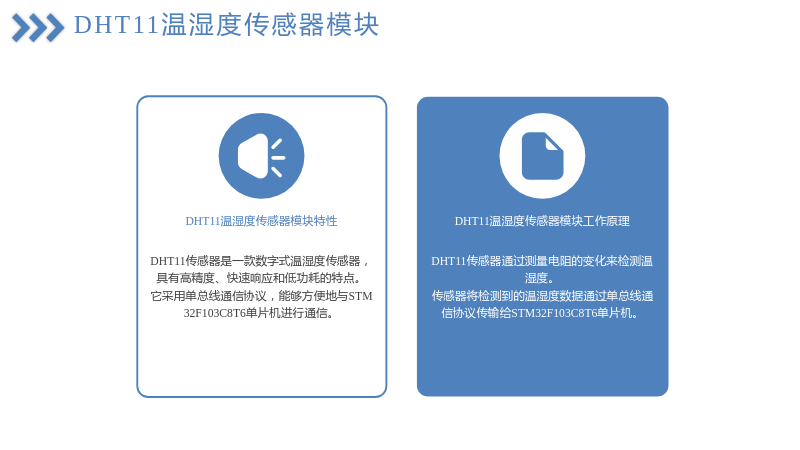

3.2 DHT11温湿度传感器模块

3.2.1 DHT11温湿度传感器模块特性

• DHT11传感器是一款数字式温湿度传感器，具有高精度、快速响应和低功耗的特点。
• 它采用单总线通信协议，能够方便地与STM32F103C8T6单片机进行通信。

3.2.2 DHT11温湿度传感器模块工作原理

• DHT11传感器通过测量电阻的变化来检测温湿度。
• 传感器将检测到的温湿度数据通过单总线通信协议传输给STM32F103C8T6单片机。

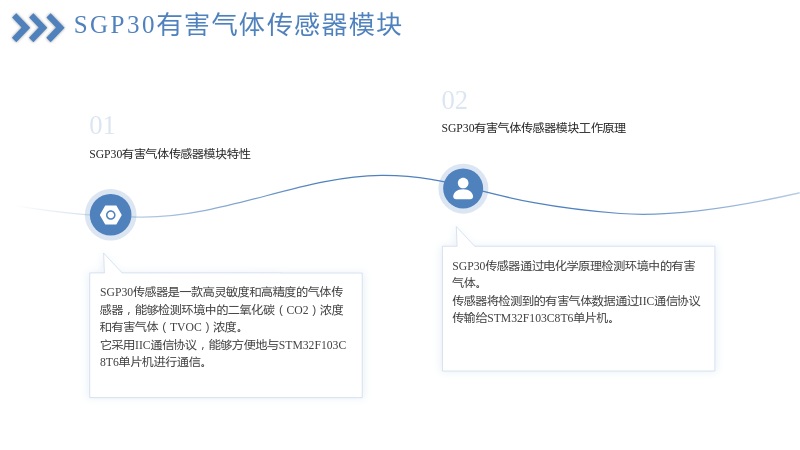

3.3 SGP30有害气体传感器模块

3.3.1 SGP30有害气体传感器模块特性

• SGP30传感器是一款高灵敏度和高精度的气体传感器，能够检测环境中的二氧化碳（CO2）浓度和有害气体（TVOC）浓度。
• 它采用IIC通信协议，能够方便地与STM32F103C8T6单片机进行通信。

3.3.2 SGP30有害气体传感器模块工作原理

• SGP30传感器通过电化学原理检测环境中的有害气体。
• 传感器将检测到的有害气体数据通过IIC通信协议传输给STM32F103C8T6单片机。

3.4 蜂鸣器报警模块

3.4.1 蜂鸣器报警模块特性

• 蜂鸣器报警模块用于在环境参数超过安全阈值时发出报警。
• 它具有声音大、音质清晰的特点，能够有效地提醒用户。

3.4.2 蜂鸣器报警模块工作原理

• 当STM32F103C8T6单片机检测到环境参数超过设置的阈值时，它会通过I/O口输出高电平信号，驱动蜂鸣器报警模块发出报警。

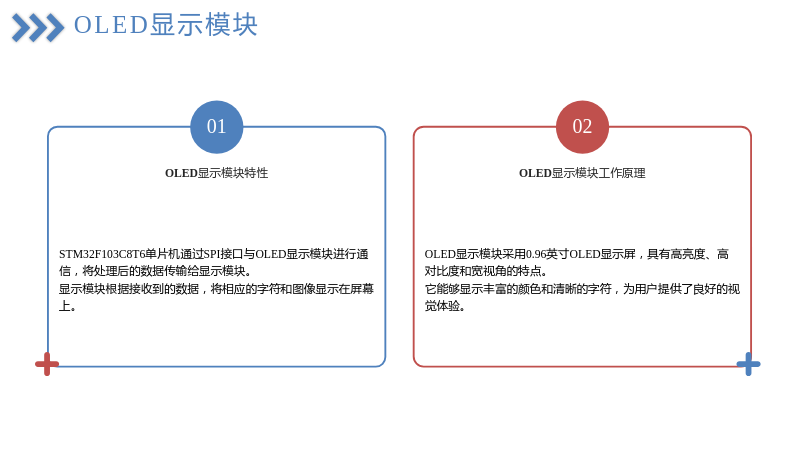

3.5 OLED显示模块

3.5.1 OLED显示模块特性

• OLED显示模块采用0.96英寸OLED显示屏，具有高亮度、高对比度和宽视角的特点。
• 它能够显示丰富的颜色和清晰的字符，为用户提供了良好的视觉体验。

3.5.2 OLED显示模块工作原理

• STM32F103C8T6单片机通过SPI接口与OLED显示模块进行通信，将处理后的数据传输给显示模块。
• 显示模块根据接收到的数据，将相应的字符和图像显示在屏幕上。

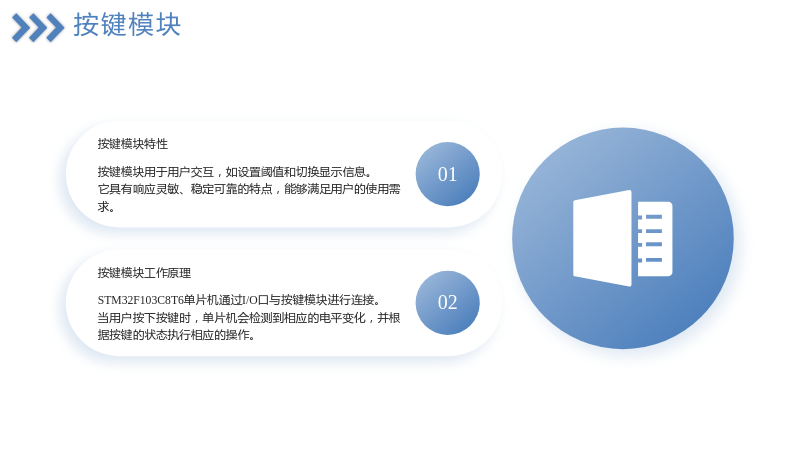

3.6 按键模块

3.6.1 按键模块特性

• 按键模块用于用户交互，如设置阈值和切换显示信息。
• 它具有响应灵敏、稳定可靠的特点，能够满足用户的使用需求。

3.6.2 按键模块工作原理

• STM32F103C8T6单片机通过I/O口与按键模块进行连接。
• 当用户按下按键时，单片机会检测到相应的电平变化，并根据按键的状态执行相应的操作。

4. 系统软件设计

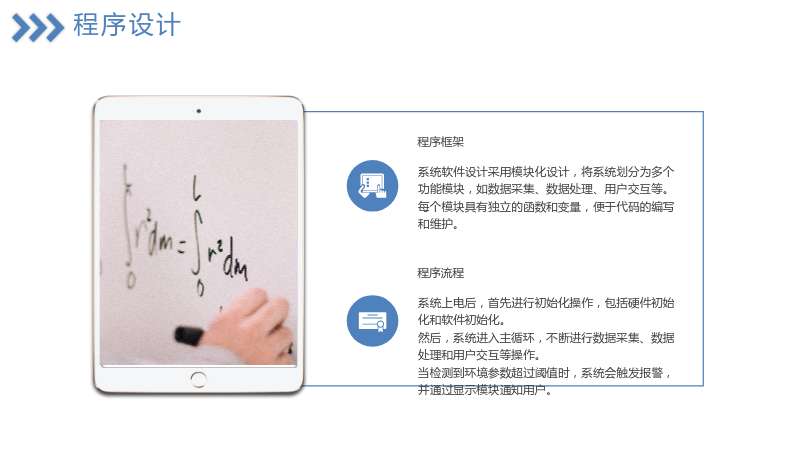

4.1 程序设计

4.1.1 程序框架

• 系统软件设计采用模块化设计，将系统划分为多个功能模块，如数据采集、数据处理、用户交互等。
• 每个模块具有独立的函数和变量，便于代码的编写和维护。

4.1.2 程序流程

• 系统上电后，首先进行初始化操作，包括硬件初始化和软件初始化。
• 然后，系统进入主循环，不断进行数据采集、数据处理和用户交互等操作。
• 当检测到环境参数超过阈值时，系统会触发报警，并通过显示模块通知用户。

4.2 传感器功能设计

4.2.1 DHT11温湿度传感器功能设计

• 程序中实现DHT11传感器的初始化操作，包括设置通信参数和波特率。
• 然后，程序通过单总线通信协议读取DHT11传感器传输的温湿度数据。
• 最后，程序将读取到的温湿度数据进行处理和计算，得到准确的温湿度值。

4.2.2 SGP30有害气体传感器功能设计

• 程序中实现SGP30传感器的初始化操作，包括设置通信参数和波特率。
• 然后，程序通过IIC通信协议读取SGP30传感器传输的气体数据。
• 最后，程序将读取到的气体数据进行处理和计算，得到准确的CO2和TVOC浓度值。

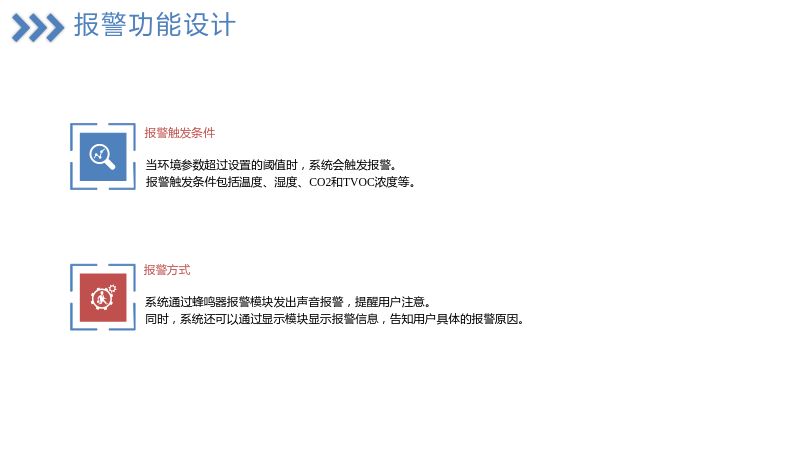

4.3 报警功能设计

4.3.1 报警触发条件

• 当环境参数超过设置的阈值时，系统会触发报警。
• 报警触发条件包括温度、湿度、CO2和TVOC浓度等。

4.3.2 报警方式

• 系统通过蜂鸣器报警模块发出声音报警，提醒用户注意。
• 同时，系统还可以通过显示模块显示报警信息，告知用户具体的报警原因。

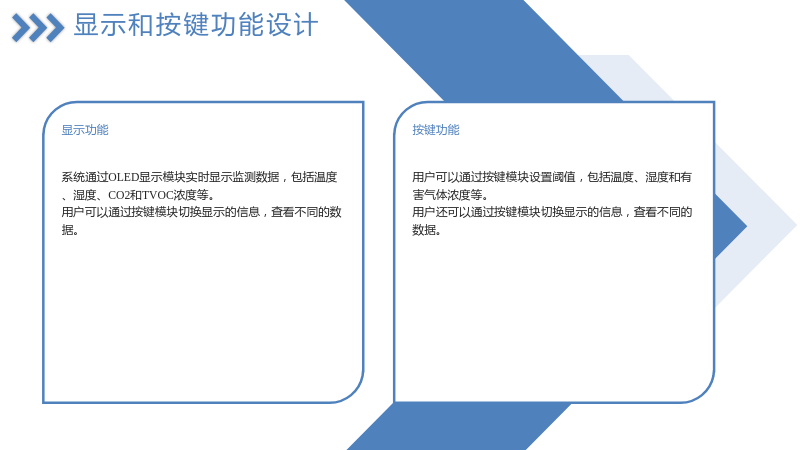

4.4 显示和按键功能设计

4.4.1 显示功能

• 系统通过OLED显示模块实时显示监测数据，包括温度、湿度、CO2和TVOC浓度等。
• 用户可以通过按键模块切换显示的信息，查看不同的数据。

4.4.2 按键功能

• 用户可以通过按键模块设置阈值，包括温度、湿度和有害气体浓度等。
• 用户还可以通过按键模块切换显示的信息，查看不同的数据。

5. 系统开发和调试

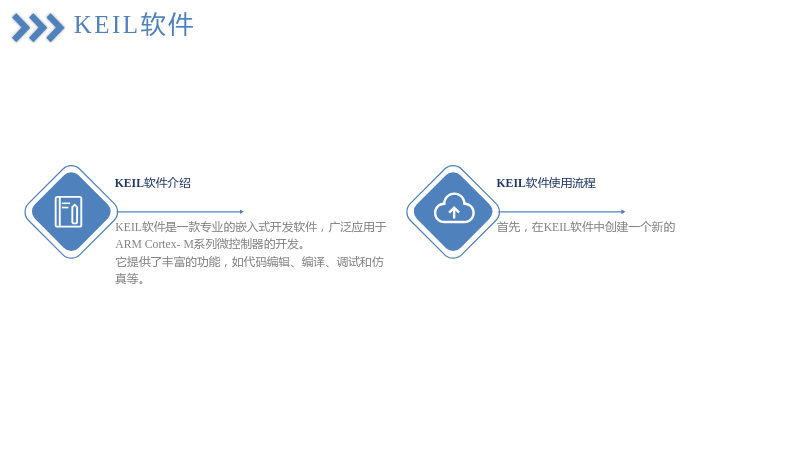

5.1 KEIL软件

5.1.1 KEIL软件介绍

• KEIL软件是一款专业的嵌入式开发软件，广泛应用于ARM Cortex-M系列微控制器的开发。
• 它提供了丰富的功能，如代码编辑、编译、调试和仿真等。

5.1.2 KEIL软件使用流程

• 首先，在KEIL软件中创建一个新的
