智能农业大棚环境监测系统设计

1. 引言

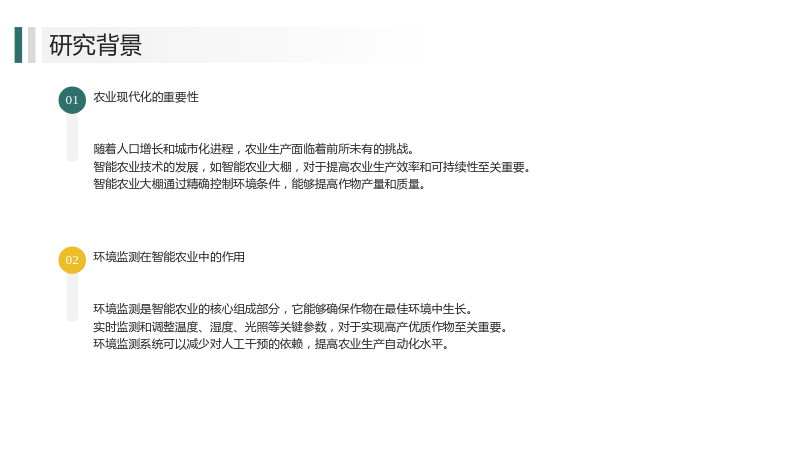

1.1 研究背景

1.1.1 农业现代化的重要性

• 随着人口增长和城市化进程，农业生产面临着前所未有的挑战。
• 智能农业技术的发展，如智能农业大棚，对于提高农业生产效率和可持续性至关重要。
• 智能农业大棚通过精确控制环境条件，能够提高作物产量和质量。

1.1.2 环境监测在智能农业中的作用

• 环境监测是智能农业的核心组成部分，它能够确保作物在最佳环境中生长。
• 实时监测和调整温度、湿度、光照等关键参数，对于实现高产优质作物至关重要。
• 环境监测系统可以减少对人工干预的依赖，提高农业生产自动化水平。

1.2 研究目的与意义

1.2.1 提高农业生产效率

• 智能农业大棚环境监测系统能够实现对作物生长环境的精准控制。
• 提高作物产量和质量，减少资源浪费，实现可持续发展。
• 降低农业生产成本，提高经济效益。

1.2.2 保障农产品安全

• 实时监测环境参数，确保作物在适宜的生长环境中生长。
• 减少农药和化肥的使用，生产绿色有机农产品。
• 提高农产品品质，满足消费者对高质量农产品的需求。

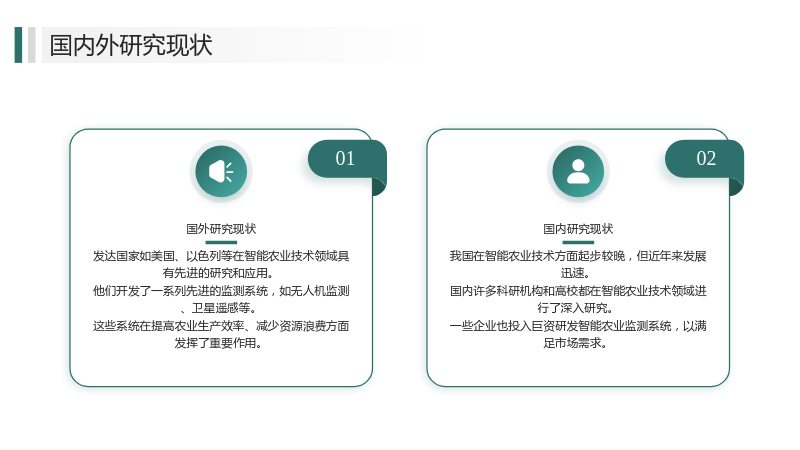

1.3 国内外研究现状

1.3.1 国外研究现状

• 发达国家如美国、以色列等在智能农业技术领域具有先进的研究和应用。
• 他们开发了一系列先进的监测系统，如无人机监测、卫星遥感等。
• 这些系统在提高农业生产效率、减少资源浪费方面发挥了重要作用。

1.3.2 国内研究现状

• 我国在智能农业技术方面起步较晚，但近年来发展迅速。
• 国内许多科研机构和高校都在智能农业技术领域进行了深入研究。
• 一些企业也投入巨资研发智能农业监测系统，以满足市场需求。

1.4 研究内容与方法

1.4.1 研究内容

• 设计并实现一个基于STM32的智能农业大棚环境监测系统。
• 系统能够实时监测温度、湿度、光照等关键环境参数。
• 通过无线通信模块将数据传输到上位机，实现远程监控和控制。

1.4.2 研究方法

• 采用模块化设计，将系统分为温湿度采集、气体检测、光照采集等模块。
• 使用STM32作为主控制器，实现对各模块的协调和控制。
• 通过无线通信模块将数据传输到上位机，实现远程监控和控制。

2. 系统总体设计

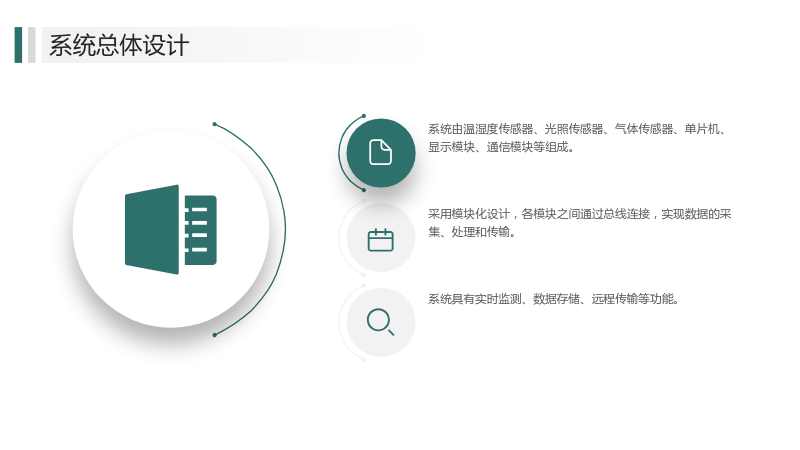

2.1 系统总体设计

• 系统由温湿度传感器、光照传感器、气体传感器、单片机、显示模块、通信模块等组成。
• 采用模块化设计，各模块之间通过总线连接，实现数据的采集、处理和传输。
• 系统具有实时监测、数据存储、远程传输等功能。

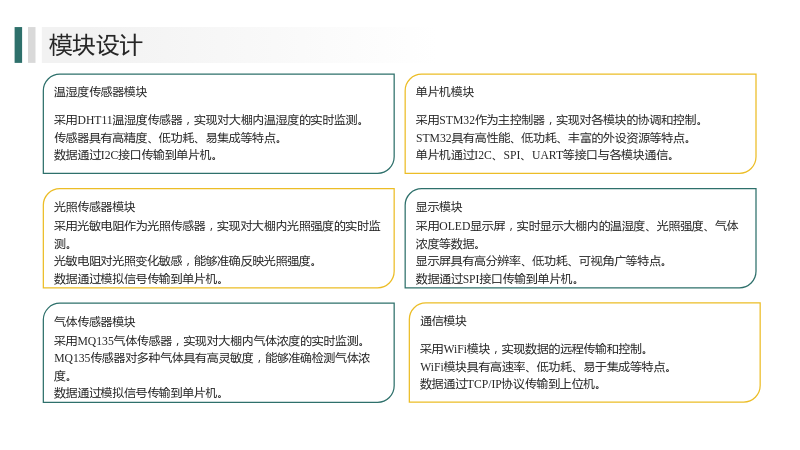

2.2 模块设计

2.2.1 温湿度传感器模块

• 采用DHT11温湿度传感器，实现对大棚内温湿度的实时监测。
• 传感器具有高精度、低功耗、易集成等特点。
• 数据通过I2C接口传输到单片机。

2.2.2 光照传感器模块

• 采用光敏电阻作为光照传感器，实现对大棚内光照强度的实时监测。
• 光敏电阻对光照变化敏感，能够准确反映光照强度。
• 数据通过模拟信号传输到单片机。

2.2.3 气体传感器模块

• 采用MQ135气体传感器，实现对大棚内气体浓度的实时监测。
• MQ135传感器对多种气体具有高灵敏度，能够准确检测气体浓度。
• 数据通过模拟信号传输到单片机。

2.2.4 单片机模块

• 采用STM32作为主控制器，实现对各模块的协调和控制。
• STM32具有高性能、低功耗、丰富的外设资源等特点。
• 单片机通过I2C、SPI、UART等接口与各模块通信。

2.2.5 显示模块

• 采用OLED显示屏，实时显示大棚内的温湿度、光照强度、气体浓度等数据。
• 显示屏具有高分辨率、低功耗、可视角广等特点。
• 数据通过SPI接口传输到单片机。

2.2.6 通信模块

• 采用WiFi模块，实现数据的远程传输和控制。
• WiFi模块具有高速率、低功耗、易于集成等特点。
• 数据通过TCP/IP协议传输到上位机。

3. 系统硬件设计

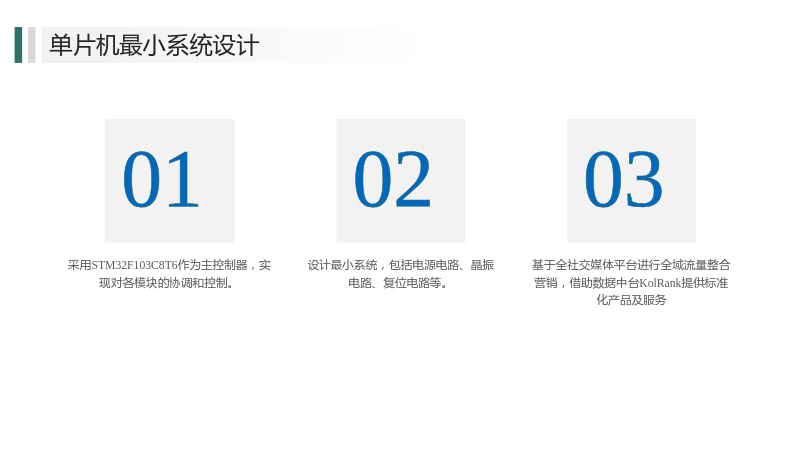

3.1 单片机最小系统设计

• 采用STM32F103C8T6作为主控制器，实现对各模块的协调和控制。
• 设计最小系统，包括电源电路、晶振电路、复位电路等。
• 实现单片机的供电、时钟和复位功能。

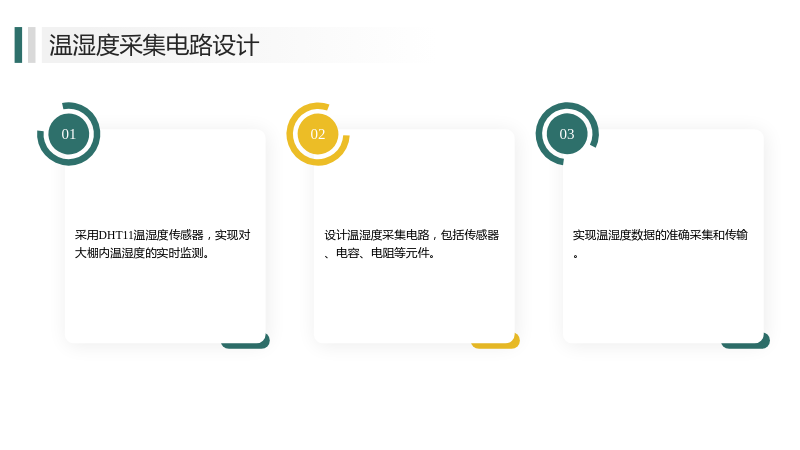

3.2 温湿度采集电路设计

• 采用DHT11温湿度传感器，实现对大棚内温湿度的实时监测。
• 设计温湿度采集电路，包括传感器、电容、电阻等元件。
• 实现温湿度数据的准确采集和传输。

3.3 光照传感器模块设计

• 采用光敏电阻作为光照传感器，实现对大棚内光照强度的实时监测。
• 设计光照采集电路，包括传感器、放大器、滤波器等元件。
• 实现光照数据的准确采集和传输。

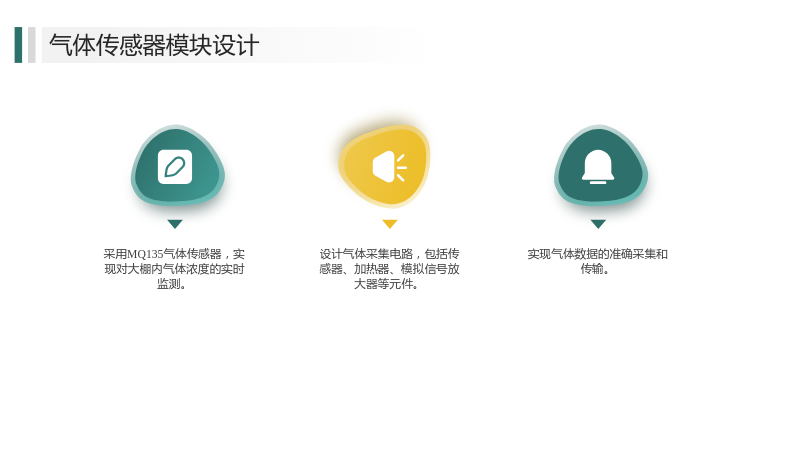

3.4 气体传感器模块设计

• 采用MQ135气体传感器，实现对大棚内气体浓度的实时监测。
• 设计气体采集电路，包括传感器、加热器、模拟信号放大器等元件。
• 实现气体数据的准确采集和传输。

3.5 显示模块电路设计

• 采用OLED显示屏，实时显示大棚内的温湿度、光照强度、气体浓度等数据。
• 设计显示电路，包括显示屏、驱动芯片、电阻、电容等元件。
• 实现数据的准确显示和控制。

3.6 通信模块电路设计

• 采用WiFi模块，实现数据的远程传输和控制。
• 设计通信电路，包括模块、天线、电源电路等元件。
• 实现数据的准确传输和控制。

4. 系统软件设计

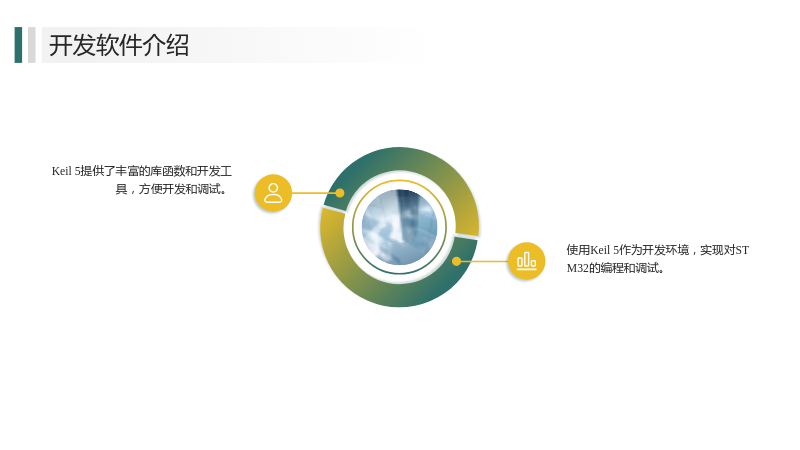

4.1 开发软件介绍

• 使用Keil 5作为开发环境，实现对STM32的编程和调试。
• Keil 5提供了丰富的库函数和开发工具，方便开发和调试。

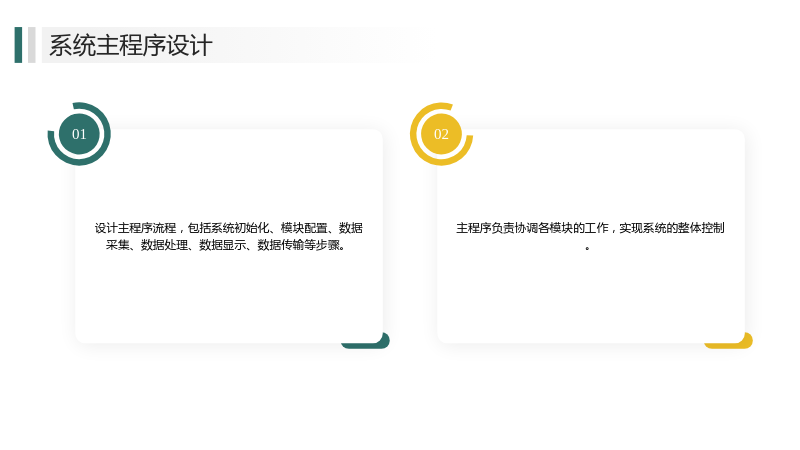

4.2 系统主程序设计

• 设计主程序流程，包括系统初始化、模块配置、数据采集、数据处理、数据显示、数据传输等步骤。
• 主程序负责协调各模块的工作，实现系统的整体控制。

4.3 温湿度监测子程序设计

• 设计温湿度监测子程序，实现对DHT11传感器的数据采集和处理。
• 子程序负责读取传感器数据，进行校准和转换，输出温湿度值。

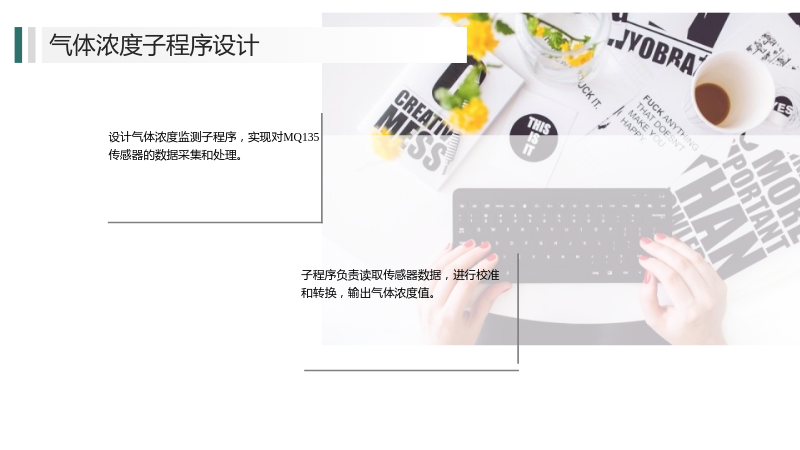

4.4 气体浓度子程序设计

• 设计气体浓度监测子程序，实现对MQ135传感器的数据采集和处理。
• 子程序负责读取传感器数据，进行校准和转换，输出气体浓度值。

4.5 光照强度监测子程序设计

• 设计光照强度监测子程序，实现对光敏电阻的数据采集和处理。
• 子程序负责读取传感器数据，进行校准和转换，输出光照强度值。

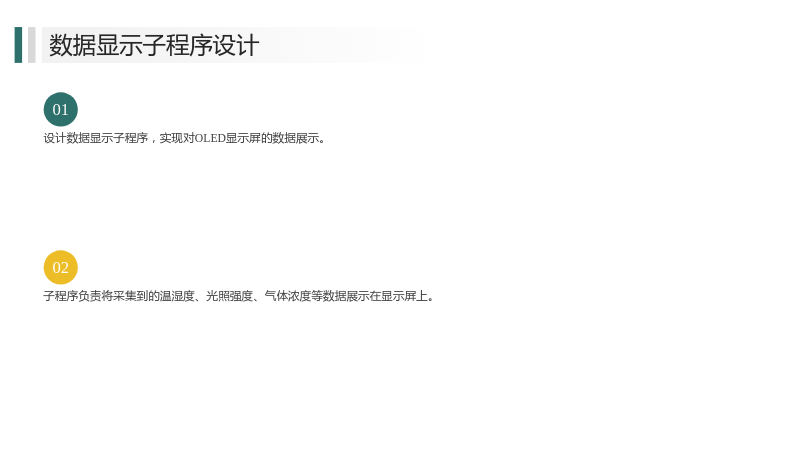

4.6 数据显示子程序设计

• 设计数据显示子程序，实现对OLED显示屏的数据展示。
• 子程序负责将采集到的温湿度、光照强度、气体浓度等数据展示在显示屏上。

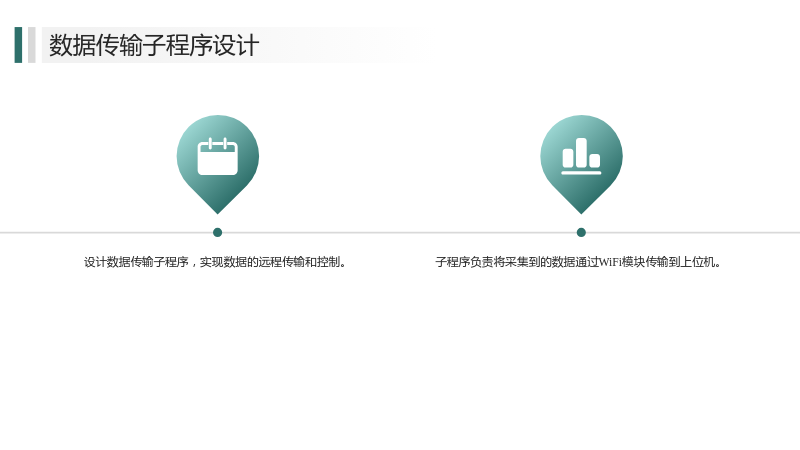

4.7 数据传输子程序设计

• 设计数据传输子程序，实现数据的远程传输和控制。
• 子程序负责将采集到的数据通过WiFi模块传输到上位机。

5. 系统调试与分析

5.1 系统调试

• 对系统进行硬件调试和软件调试，确保各模块正常工作。
• 检查电源电路、晶振电路、复位电路等是否正常工作。
• 检查传感器、驱动芯片、通信模块等是否正常工作。

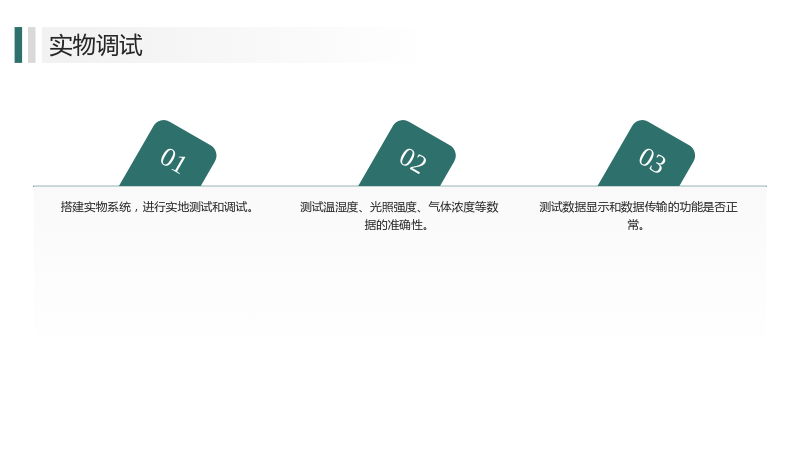

5.2 实物调试

• 搭建实物系统，进行实地测试和调试。
• 测试温湿度、光照强度、气体浓度等数据的准确性。
• 测试数据显示和数据传输的功能是否正常。

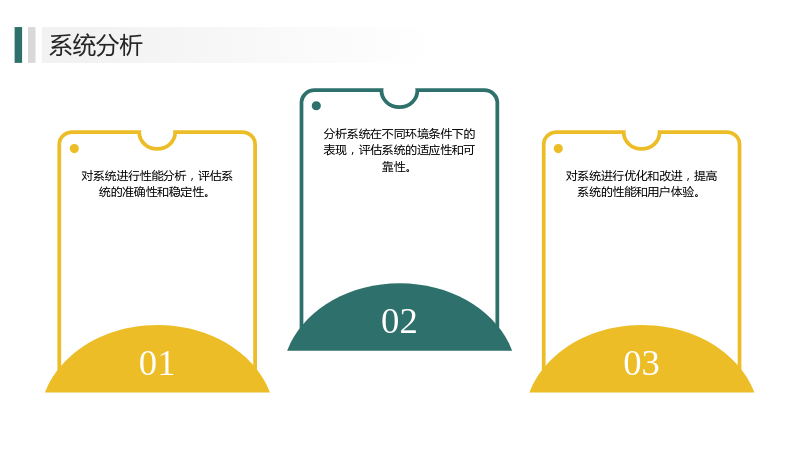

5.3 系统分析

• 对系统进行性能分析，评估系统的准确性和稳定性。
• 分析系统在不同环境条件下的表现，评估系统的适应性和可靠性。
• 对系统进行优化和改进，提高系统的性能和用户体验。

6. 总结

• 本文设计并实现了一个基于STM32的智能农业大棚环境监测系统。
• 系统能够实时监测大棚内的温湿度、光照强度、气体浓度等关键环境参数。
• 通过无线通信模块将数据传输到上位机，实现远程监控和控制。
• 系统具有实时性、准确性和稳定性，能够提高农业生产效率和农产品质量。
• 该系统具有广泛的应用前景，可以推广到其他智能农业领域。
