收敛精度是指算法达到的最终解与真实解之间的误差，反映了算法的准确性。评估方法：与真实解进行比较，计算算法输出结果与真实解之间的误差。可以使用均方误差、相对误差等指标来评估收敛精度。基于遗传算法的发酵温度控制优化研究

研究背景与意义

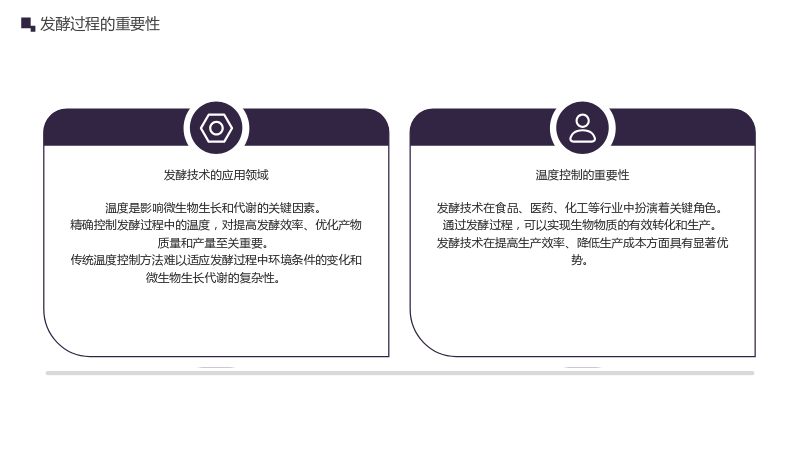

发酵过程的重要性

发酵技术的应用领域

• 温度是影响微生物生长和代谢的关键因素。 精确控制发酵过程中的温度，对提高发酵效率、优化产物质量和产量至关重要。 传统温度控制方法难以适应发酵过程中环境条件的变化和微生物生长代谢的复杂性。

温度控制的重要性

• 发酵技术在食品、医药、化工等行业中扮演着关键角色。 通过发酵过程，可以实现生物物质的有效转化和生产。 发酵技术在提高生产效率、降低生产成本方面具有显著优势。

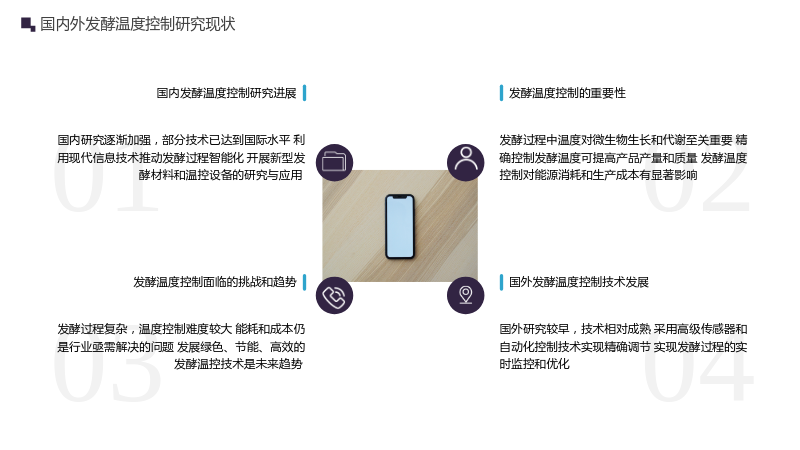

国内外发酵温度控制研究现状

国内发酵温度控制研究进展

• 国内研究逐渐加强，部分技术已达到国际水平 利用现代信息技术推动发酵过程智能化 开展新型发酵材料和温控设备的研究与应用

发酵温度控制的重要性

• 发酵过程中温度对微生物生长和代谢至关重要 精确控制发酵温度可提高产品产量和质量 发酵温度控制对能源消耗和生产成本有显著影响

发酵温度控制面临的挑战和趋势

• 发酵过程复杂，温度控制难度较大 能耗和成本仍是行业亟需解决的问题 发展绿色、节能、高效的发酵温控技术是未来趋势

国外发酵温度控制技术发展

• 国外研究较早，技术相对成熟 采用高级传感器和自动化控制技术实现精确调节 实现发酵过程的实时监控和优化

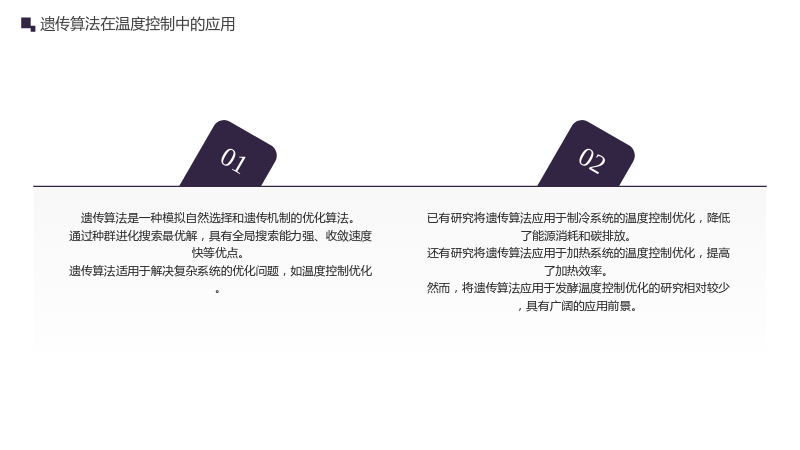

遗传算法在温度控制中的应用

遗传算法是一种模拟自然选择和遗传机制的优化算法。

通过种群进化搜索最优解，具有全局搜索能力强、收敛速度快等优点。 遗传算法适用于解决复杂系统的优化问题，如温度控制优化。

• 已有研究将遗传算法应用于制冷系统的温度控制优化，降低了能源消耗和碳排放。 还有研究将遗传算法应用于加热系统的温度控制优化，提高了加热效率。 然而，将遗传算法应用于发酵温度控制优化的研究相对较少，具有广阔的应用前景。

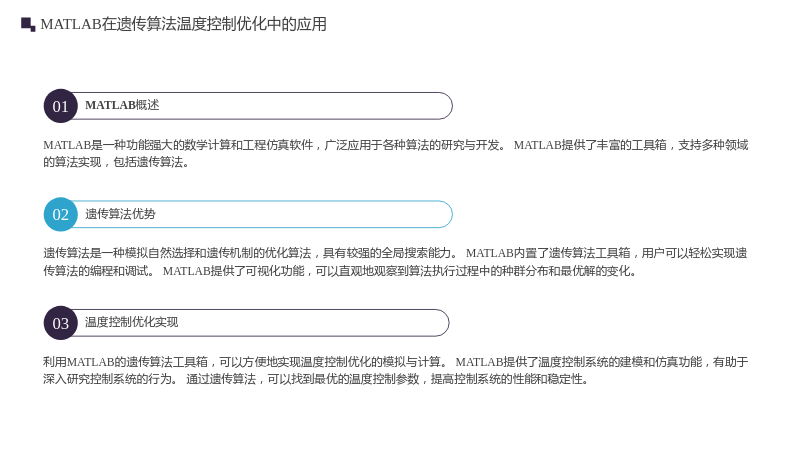

MATLAB在遗传算法温度控制优化中的应用

MATLAB概述

• MATLAB是一种功能强大的数学计算和工程仿真软件，广泛应用于各种算法的研究与开发。 MATLAB提供了丰富的工具箱，支持多种领域的算法实现，包括遗传算法。

遗传算法优势

• 遗传算法是一种模拟自然选择和遗传机制的优化算法，具有较强的全局搜索能力。 MATLAB内置了遗传算法工具箱，用户可以轻松实现遗传算法的编程和调试。 MATLAB提供了可视化功能，可以直观地观察到算法执行过程中的种群分布和最优解的变化。

温度控制优化实现

• 利用MATLAB的遗传算法工具箱，可以方便地实现温度控制优化的模拟与计算。 MATLAB提供了温度控制系统的建模和仿真功能，有助于深入研究控制系统的行为。 通过遗传算法，可以找到最优的温度控制参数，提高控制系统的性能和稳定性。

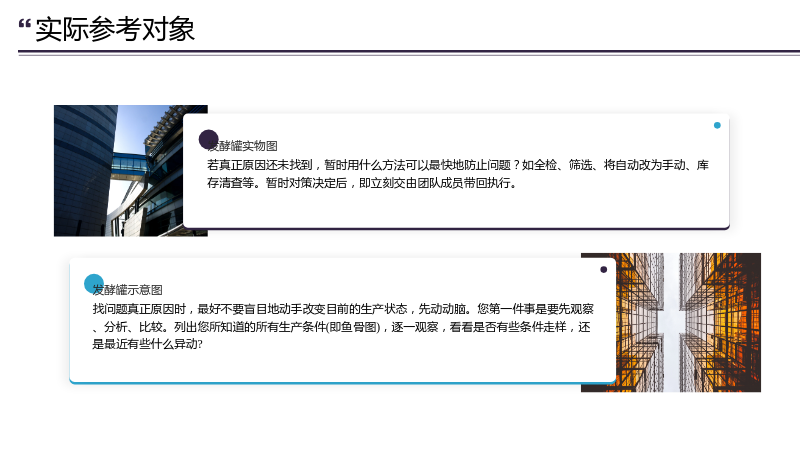

实际参考对象

发酵罐实物图

• 若真正原因还未找到，暂时用什么方法可以最快地防止问题？如全检、筛选、将自动改为手动、库存清查等。暂时对策决定后，即立刻交由团队成员带回执行。

发酵罐示意图

• 找问题真正原因时，最好不要盲目地动手改变目前的生产状态，先动动脑。您第一件事是要先观察、分析、比较。列出您所知道的所有生产条件

研究方法

技术路线图

• （1）建立数学模型：为了更好地理解和控制发酵罐的温度， 首先需要建立一个数学模型，该模型能够描述发酵过程中温度与其他因素之间的关系。（2）数据采集与整理：收集不同条件下（如不同批次、不同品种、不同操作条件）的发酵过程数据，包括温度、发酵时间、产物质量等，并对数据进行整理和分析。（3）温度控制策略设计：基于遗传算法，设计具有自适应能力的温度控制策略。具体来说，通过优化控制规则、调整控制参数等手段，实现更精确的温度控制和更稳定的发酵过程。（4）算法实现与优化：将设计的温度控制策略通过编程实现，并在实际发酵过程中进行验证和优化。同时，针对遗传算法可能出现的问题（如早熟收敛、计算效率等），进行算法的优化与改进。（5）实验验证与仿真研究：通过实验验证和仿真研究，评估不同温度控制策略的性能和效果。对比传统温度控制方法和基于遗传算法的温度控制策略，分析其优劣和实用性。

遗传算法设计

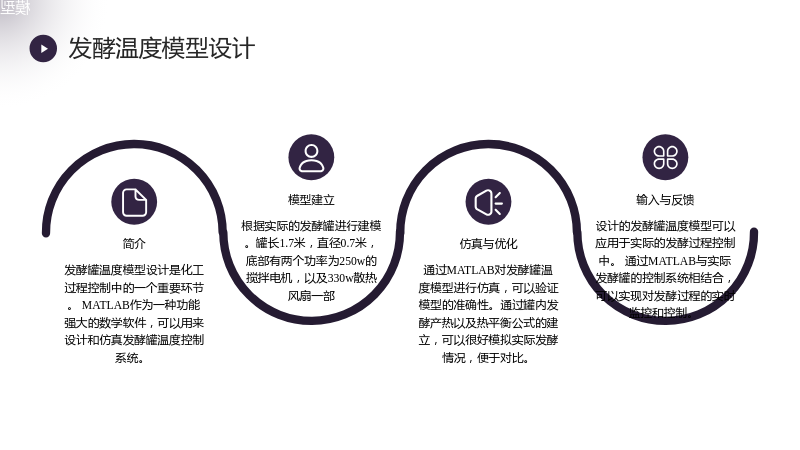

发酵温度模型设计

简介

• 发酵罐温度模型设计是化工过程控制中的一个重要环节。 MATLAB作为一种功能强大的数学软件，可以用来设计和仿真发酵罐温度控制系统。

模型建立

• 根据实际的发酵罐进行建模。罐长1.7米，直径0.7米，底部有两个功率为250w的搅拌电机，以及330w散热风扇一部

仿真与优化

• 通过MATLAB对发酵罐温度模型进行仿真，可以验证模型的准确性。通过罐内发酵产热以及热平衡公式的建立，可以很好模拟实际发酵情况，便于对比。

输入与反馈

• 设计的发酵罐温度模型可以应用于实际的发酵过程控制中。 通过MATLAB与实际发酵罐的控制系统相结合，可以实现对发酵过程的实时监控和控制。

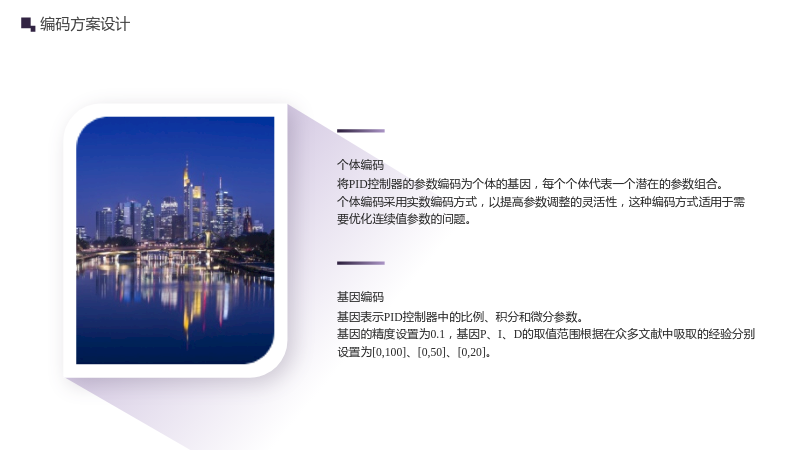

编码方案设计

个体编码

• 将PID控制器的参数编码为个体的基因，每个个体代表一个潜在的参数组合。 个体编码采用实数编码方式，以提高参数调整的灵活性，这种编码方式适用于需要优化连续值参数的问题。

基因编码

• 基因表示PID控制器中的比例、积分和微分参数。 基因的精度设置为0.1，基因P、I、D的取值范围根据在众多文献中吸取的经验分别设置为[0,100]、[0,50]、[0,20]。

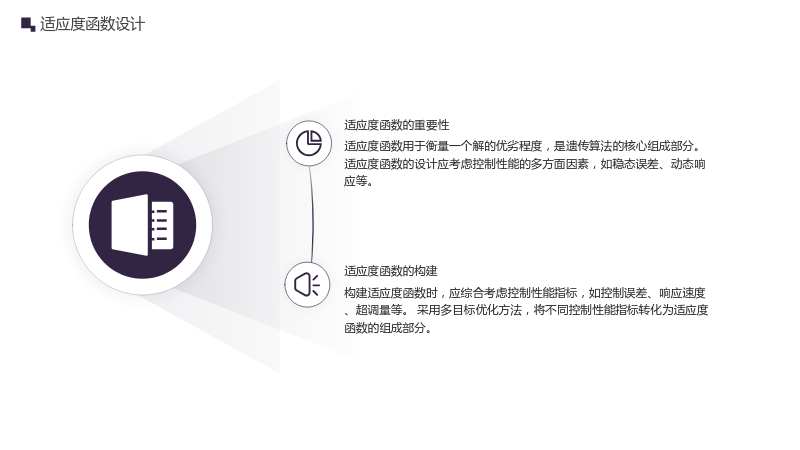

适应度函数设计

适应度函数的重要性

• 适应度函数用于衡量一个解的优劣程度，是遗传算法的核心组成部分。 适应度函数的设计应考虑控制性能的多方面因素，如稳态误差、动态响应等。

适应度函数的构建

• 构建适应度函数时，应综合考虑控制性能指标，如控制误差、响应速度、超调量等。 采用多目标优化方法，将不同控制性能指标转化为适应度函数的组成部分。

算法性能评估

温度偏差的均方根误差（RMSE）

• Ti:第i次测得的温度Tset：设定的目标温度n：测量次数

温度达到设定值的时间

• Tsettle：温度稳定的时间。Tstrat：开始调节温度的时间

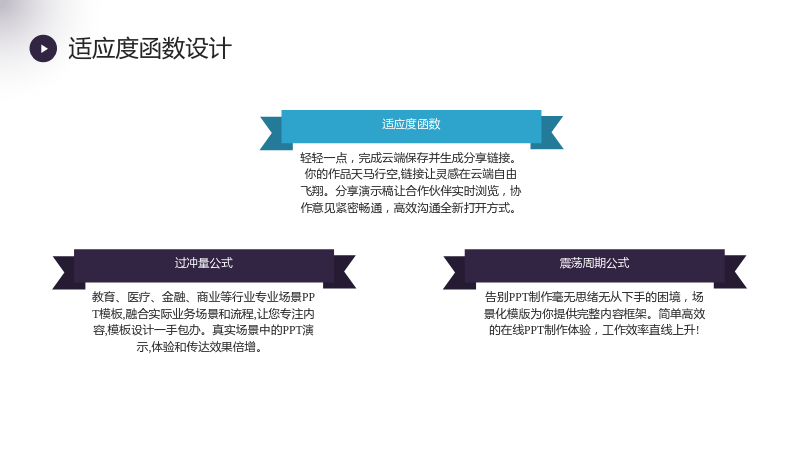

模型设置

适应度函数

• 轻轻一点，完成云端保存并生成分享链接。你的作品天马行空

过冲量公式

• 教育、医疗、金融、商业等行业专业场景

震荡周期公式

• 告别

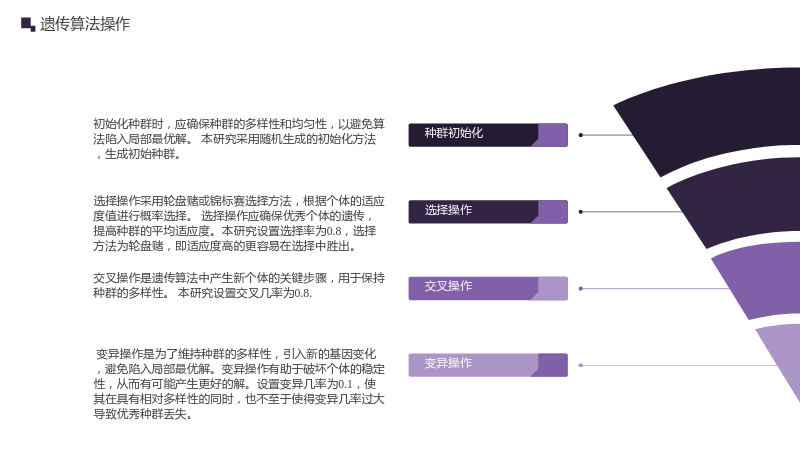

遗传算法操作

种群初始化

• 初始化种群时，应确保种群的多样性和均匀性，以避免算法陷入局部最优解。 本研究采用随机生成的初始化方法，生成初始种群。

选择操作

• 选择操作采用轮盘赌或锦标赛选择方法，根据个体的适应度值进行概率选择。 选择操作应确保优秀个体的遗传，提高种群的平均适应度。本研究设置选择率为0.8，选择方法为轮盘赌，即适应度高的更容易在选择中胜出。

交叉操作

• 交叉操作是遗传算法中产生新个体的关键步骤，用于保持种群的多样性。 本研究设置交叉几率为0.8.

变异操作

• 变异操作是为了维持种群的多样性，引入新的基因变化，避免陷入局部最优解。变异操作有助于破坏个体的稳定性，从而有可能产生更好的解。设置变异几率为0.1，使其在具有相对多样性的同时，也不至于使得变异几率过大导致优秀种群丢失。

模型优化结果与分析

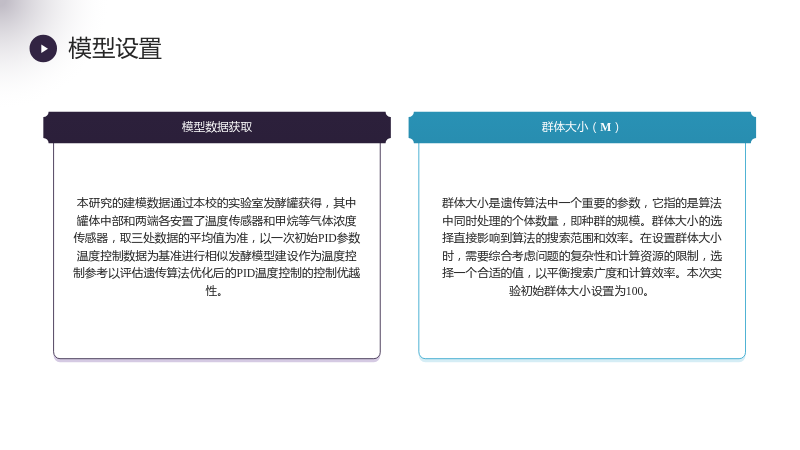

模型设置

模型数据获取

• 本研究的建模数据通过本校的实验室发酵罐获得，其中罐体中部和两端各安置了温度传感器和甲烷等气体浓度传感器，取三处数据的平均值为准，以一次初始PID参数温度控制数据为基准进行相似发酵模型建设作为温度控制参考以评估遗传算法优化后的PID温度控制的控制优越性。

群体大小（M）

• 群体大小是遗传算法中一个重要的参数，它指的是算法中同时处理的个体数量，即种群的规模。群体大小的选择直接影响到算法的搜索范围和效率。在设置群体大小时，需要综合考虑问题的复杂性和计算资源的限制，选择一个合适的值，以平衡搜索广度和计算效率。本次实验初始群体大小设置为100。

模型设置

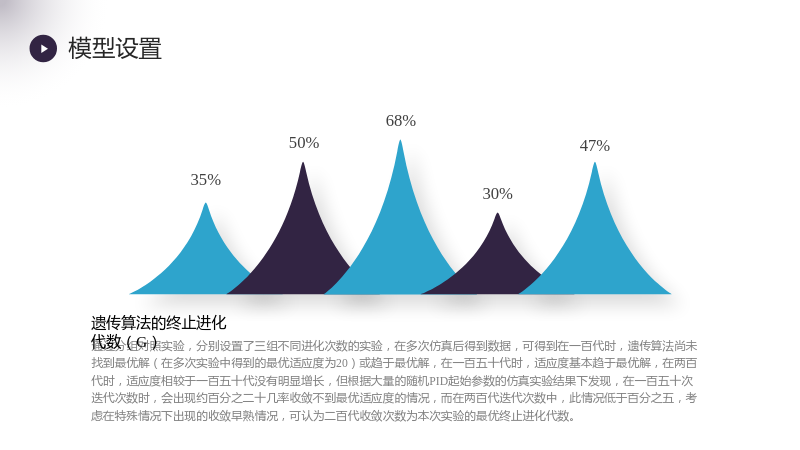

遗传算法的终止进化代数（G）

• 通过分组对照实验，分别设置了三组不同进化次数的实验，在多次仿真后得到数据，可得到在一百代时，遗传算法尚未找到最优解（在多次实验中得到的最优适应度为20）或趋于最优解，在一百五十代时，适应度基本趋于最优解，在两百代时，适应度相较于一百五十代没有明显增长，但根据大量的随机PID起始参数的仿真实验结果下发现，在一百五十次迭代次数时，会出现约百分之二十几率收敛不到最优适应度的情况，而在两百代迭代次数中，此情况低于百分之五，考虑在特殊情况下出现的收敛早熟情况，可认为二百代收敛次数为本次实验的最优终止进化代数。

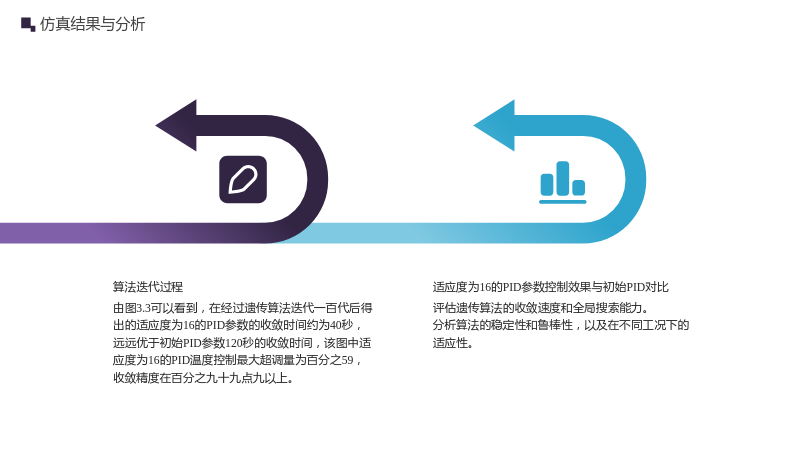

仿真结果与分析

算法迭代过程

• 由图3.3可以看到，在经过遗传算法迭代一百代后得出的适应度为16的PID参数的收敛时间约为40秒，远远优于初始PID参数120秒的收敛时间，该图中适应度为16的PID温度控制最大超调量为百分之59，收敛精度在百分之九十九点九以上。

适应度为16的PID参数控制效果与初始PID对比

• 评估遗传算法的收敛速度和全局搜索能力。 分析算法的稳定性和鲁棒性，以及在不同工况下的适应性。

仿真结果与分析

算法迭代过程

• 由图3.3可以看到，在经过遗传算法迭代一百代后得出的适应度为16的PID参数的收敛时间约为40秒，远远优于初始PID参数120秒的收敛时间，该图中适应度为16的PID温度控制最大超调量为百分之59，收敛精度在百分之九十九点九以上。

适应度为16的PID参数控制效果与初始PID对比

• 评估遗传算法的收敛速度和全局搜索能力。 分析算法的稳定性和鲁棒性，以及在不同工况下的适应性。

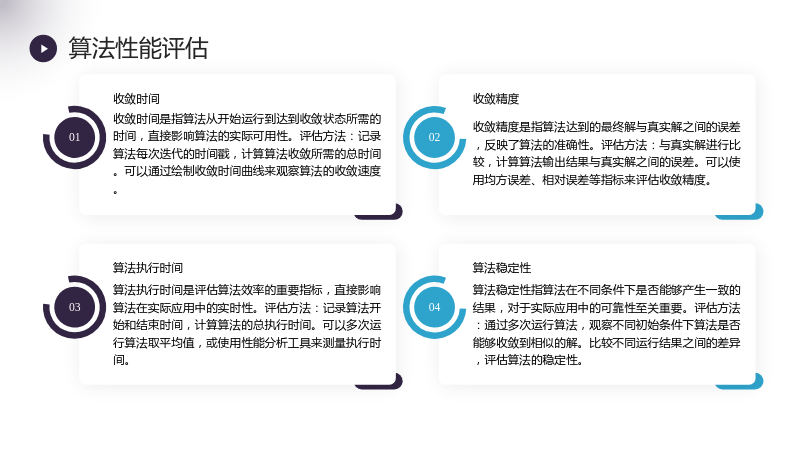

模型设置

收敛时间

• 收敛时间是指算法从开始运行到达到收敛状态所需的时间，直接影响算法的实际可用性。评估方法：记录算法每次迭代的时间戳，计算算法收敛所需的总时间。可以通过绘制收敛时间曲线来观察算法的收敛速度。

收敛精度

算法执行时间

• 算法执行时间是评估算法效率的重要指标，直接影响算法在实际应用中的实时性。评估方法：记录算法开始和结束时间，计算算法的总执行时间。可以多次运行算法取平均值，或使用性能分析工具来测量执行时间。

算法稳定性

• 算法稳定性指算法在不同条件下是否能够产生一致的结果，对于实际应用中的可靠性至关重要。评估方法：通过多次运行算法，观察不同初始条件下算法是否能够收敛到相似的解。比较不同运行结果之间的差异，评估算法的稳定性。

结论与展望

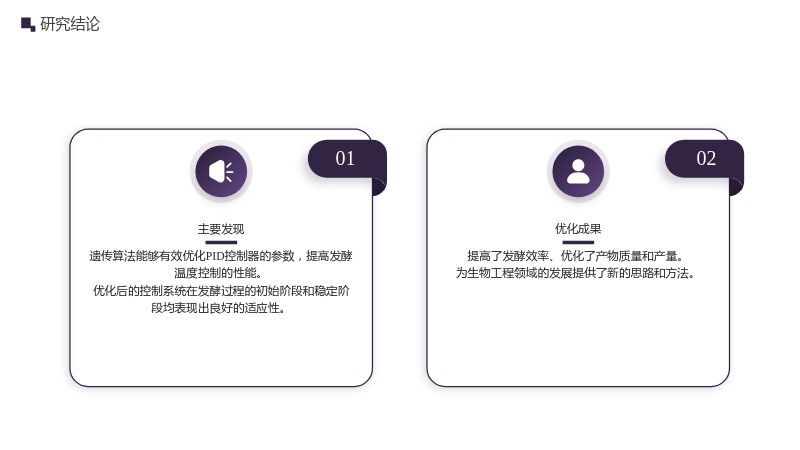

研究结论

主要发现

• 遗传算法能够有效优化PID控制器的参数，提高发酵温度控制的性能。 优化后的控制系统在发酵过程的初始阶段和稳定阶段均表现出良好的适应性。

优化成果

• 提高了发酵效率、优化了产物质量和产量。 为生物工程领域的发展提供了新的思路和方法。

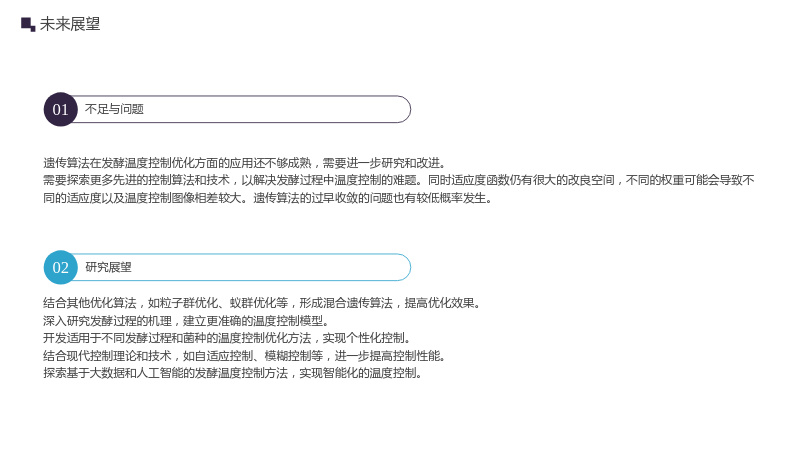

未来展望

不足与问题

• 遗传算法在发酵温度控制优化方面的应用还不够成熟，需要进一步研究和改进。 需要探索更多先进的控制算法和技术，以解决发酵过程中温度控制的难题。同时适应度函数仍有很大的改良空间，不同的权重可能会导致不同的适应度以及温度控制图像相差较大。遗传算法的过早收敛的问题也有较低概率发生。

研究展望

• 结合其他优化算法，如粒子群优化、蚁群优化等，形成混合遗传算法，提高优化效果。 深入研究发酵过程的机理，建立更准确的温度控制模型。 开发适用于不同发酵过程和菌种的温度控制优化方法，实现个性化控制。 结合现代控制理论和技术，如自适应控制、模糊控制等，进一步提高控制性能。 探索基于大数据和人工智能的发酵温度控制方法，实现智能化的温度控制。
