大米产线AGV小车的机械结构设计

1. AGV小车概述

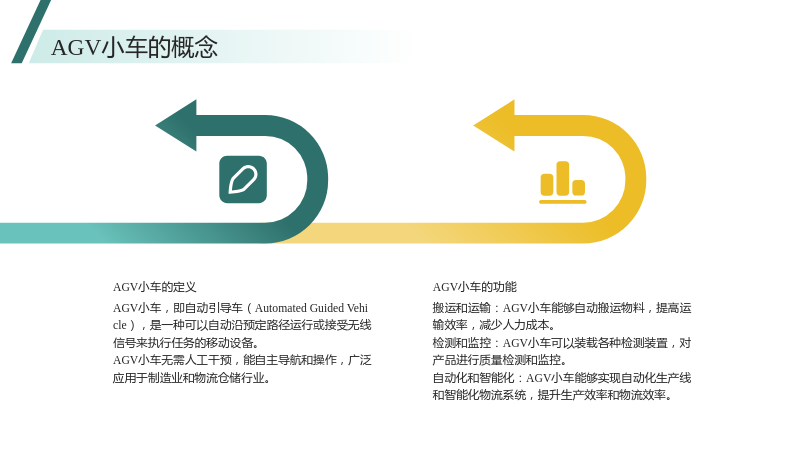

1.1 AGV小车的概念

1.1.1 AGV小车的定义

• AGV小车，即自动引导车（Automated Guided Vehicle），是一种可以自动沿预定路径运行或接受无线信号来执行任务的移动设备。
• AGV小车无需人工干预，能自主导航和操作，广泛应用于制造业和物流仓储行业。

1.1.2 AGV小车的功能

• 搬运和运输：AGV小车能够自动搬运物料，提高运输效率，减少人力成本。
• 检测和监控：AGV小车可以装载各种检测装置，对产品进行质量检测和监控。
• 自动化和智能化：AGV小车能够实现自动化生产线和智能化物流系统，提升生产效率和物流效率。

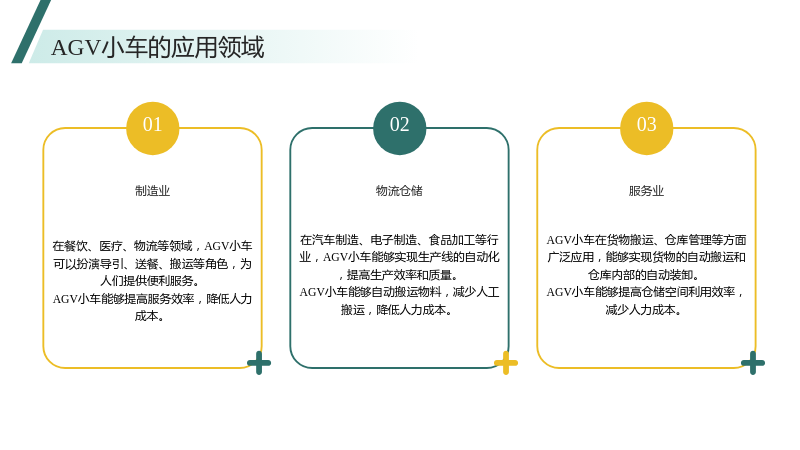

1.2 AGV小车的应用领域

1.2.1 制造业

• 在汽车制造、电子制造、食品加工等行业，AGV小车能够实现生产线的自动化，提高生产效率和质量。
• AGV小车能够自动搬运物料，减少人工搬运，降低人力成本。

1.2.2 物流仓储

• AGV小车在货物搬运、仓库管理等方面广泛应用，能够实现货物的自动搬运和仓库内部的自动装卸。
• AGV小车能够提高仓储空间利用效率，减少人力成本。

1.2.3 服务业

• 在餐饮、医疗、物流等领域，AGV小车可以扮演导引、送餐、搬运等角色，为人们提供便利服务。
• AGV小车能够提高服务效率，降低人力成本。

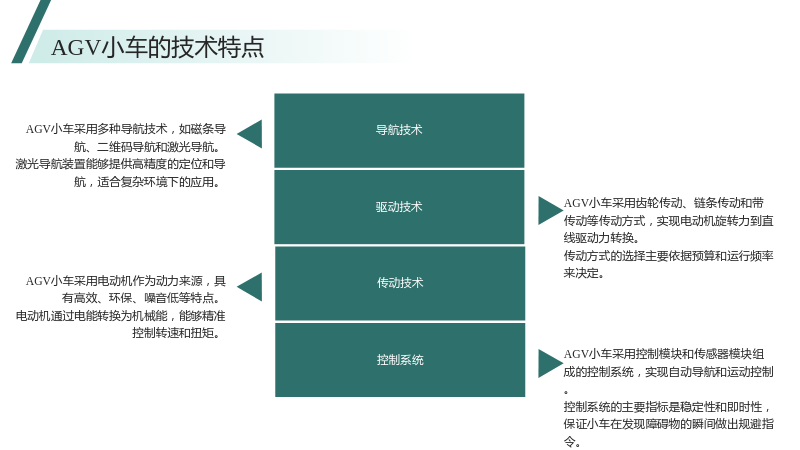

1.3 AGV小车的技术特点

1.3.1 导航技术

• AGV小车采用多种导航技术，如磁条导航、二维码导航和激光导航。
• 激光导航装置能够提供高精度的定位和导航，适合复杂环境下的应用。

1.3.2 驱动技术

• AGV小车采用电动机作为动力来源，具有高效、环保、噪音低等特点。
• 电动机通过电能转换为机械能，能够精准控制转速和扭矩。

1.3.3 传动技术

• AGV小车采用齿轮传动、链条传动和带传动等传动方式，实现电动机旋转力到直线驱动力转换。
• 传动方式的选择主要依据预算和运行频率来决定。

1.3.4 控制系统

• AGV小车采用控制模块和传感器模块组成的控制系统，实现自动导航和运动控制。
• 控制系统的主要指标是稳定性和即时性，保证小车在发现障碍物的瞬间做出规避指令。

2. 大米产线AGV小车的设计需求

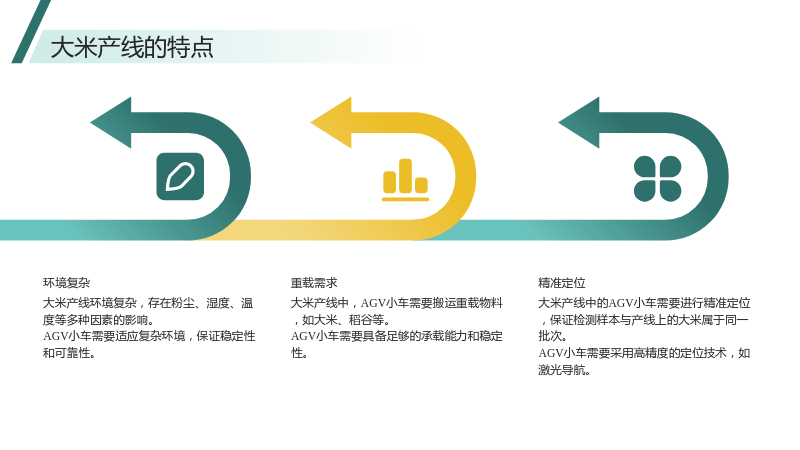

2.1 大米产线的特点

2.1.1 环境复杂

• 大米产线环境复杂，存在粉尘、湿度、温度等多种因素的影响。
• AGV小车需要适应复杂环境，保证稳定性和可靠性。

2.1.2 重载需求

• 大米产线中，AGV小车需要搬运重载物料，如大米、稻谷等。
• AGV小车需要具备足够的承载能力和稳定性。

2.1.3 精准定位

• 大米产线中的AGV小车需要进行精准定位，保证检测样本与产线上的大米属于同一批次。
• AGV小车需要采用高精度的定位技术，如激光导航。

2.2 AGV小车的设计需求

2.2.1 结构设计

• AGV小车需要采用适合大米产线环境的结构设计，如箱式车架、低底盘、六轮结构等。
• AGV小车需要采用减震轮毂，降低因道路不平引起的故障。

2.2.2 动力系统

• AGV小车需要采用适合大米产线环境的动力系统，如24V直流调速电机。
• AGV小车需要具备足够的动力和承载能力，满足重载需求。

2.2.3 控制系统

• AGV小车需要采用适合大米产线环境的控制系统，如激光雷达、红外传感器、IMU等。
• AGV小车需要具备高精度的定位和导航能力，保证检测样本与产线上的大米属于同一批次。

3. 大米产线AGV小车的机械结构设计

3.1 结构设计

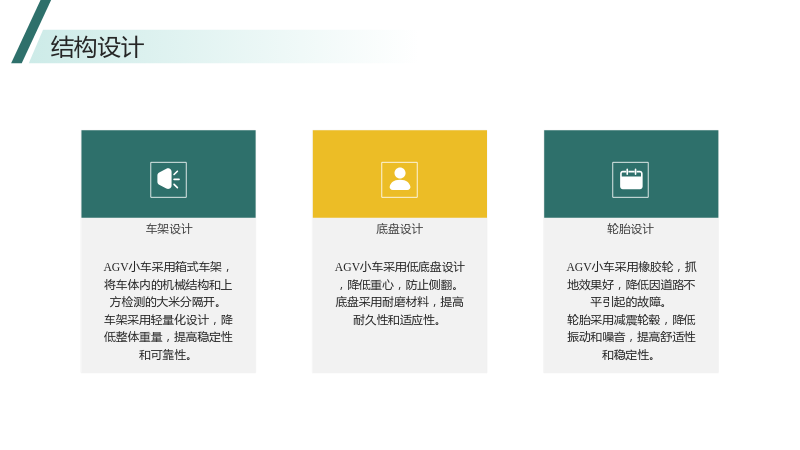

3.1.1 车架设计

• AGV小车采用箱式车架，将车体内的机械结构和上方检测的大米分隔开。
• 车架采用轻量化设计，降低整体重量，提高稳定性和可靠性。

3.1.2 底盘设计

• AGV小车采用低底盘设计，降低重心，防止侧翻。
• 底盘采用耐磨材料，提高耐久性和适应性。

3.1.3 轮胎设计

• AGV小车采用橡胶轮，抓地效果好，降低因道路不平引起的故障。
• 轮胎采用减震轮毂，降低振动和噪音，提高舒适性和稳定性。

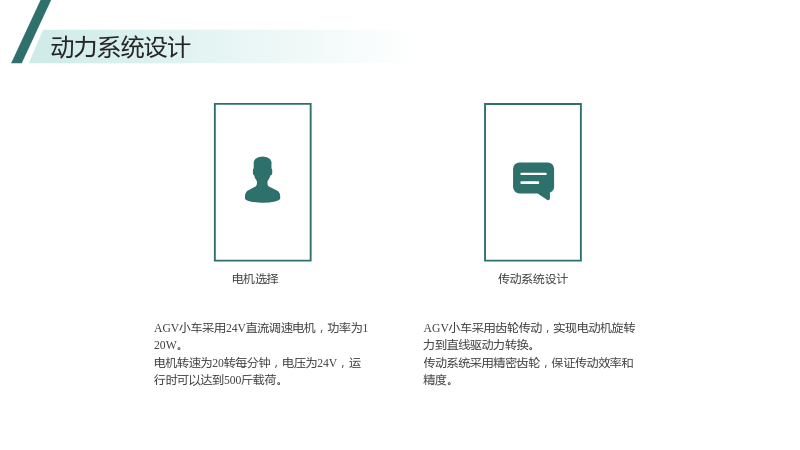

3.2 动力系统设计

3.2.1 电机选择

• AGV小车采用24V直流调速电机，功率为120W。
• 电机转速为20转每分钟，电压为24V，运行时可以达到500斤载荷。

3.2.2 传动系统设计

• AGV小车采用齿轮传动，实现电动机旋转力到直线驱动力转换。
• 传动系统采用精密齿轮，保证传动效率和精度。

3.3 控制系统设计

3.3.1 传感器选择

• AGV小车采用激光雷达、红外传感器和IMU作为传感器。
• 激光雷达用于环境检测，红外传感器用于障碍物检测，IMU用于实时姿态控制。

3.3.2 控制系统设计

• AGV小车采用控制模块和传感器模块组成的控制系统，实现自动导航和运动控制。
• 控制系统采用实时操作系统，保证稳定性和即时性。

4. 大米产线AGV小车的测试与优化

4.1 总成体积测试

• 对AGV小车的总成体积进行测试，确保满足大米产线空间需求。
• 测试内容包括车架、底盘、轮胎、电机、传动系统、传感器等。

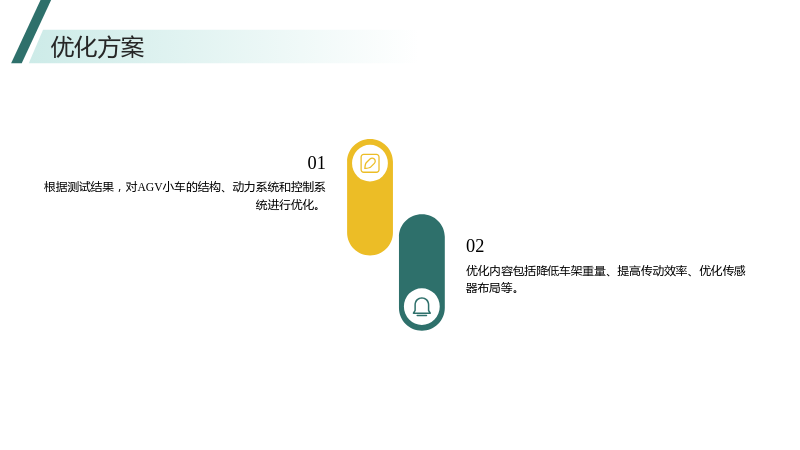

4.2 优化方案

• 根据测试结果，对AGV小车的结构、动力系统和控制系统进行优化。
• 优化内容包括降低车架重量、提高传动效率、优化传感器布局等。

5. 总结与展望

• AGV小车在大米产线中的应用具有重要的意义，能够提高生产效率和降低人力成本。
• 通过优化AGV小车的机械结构设计，能够更好地适应大米产线环境，提高稳定性和可靠性。
• 未来，AGV小车在大米产线中的应用将更加广泛，将继续研究和发展AGV小车的性能和功能。
