山西电网10kV配电线路分级保护

1. 配电线路保护概述

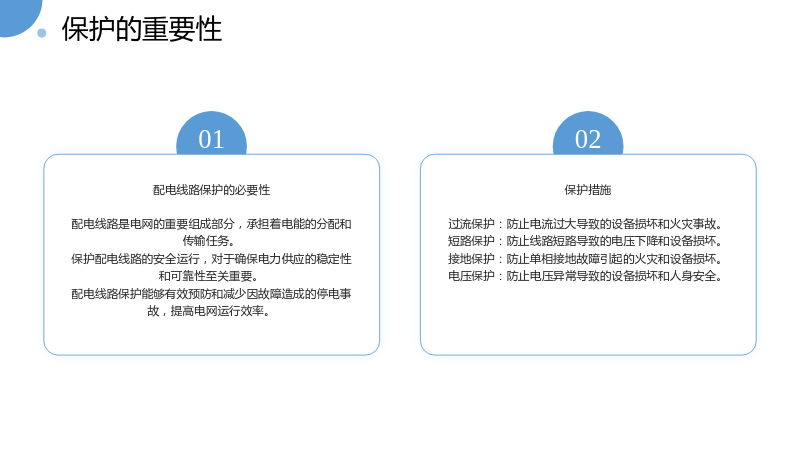

1.1 保护的重要性

1.1.1 配电线路保护的必要性

• 配电线路是电网的重要组成部分，承担着电能的分配和传输任务。
• 保护配电线路的安全运行，对于确保电力供应的稳定性和可靠性至关重要。
• 配电线路保护能够有效预防和减少因故障造成的停电事故，提高电网运行效率。

1.1.2 保护措施

• 过流保护：防止电流过大导致的设备损坏和火灾事故。
• 短路保护：防止线路短路导致的电压下降和设备损坏。
• 接地保护：防止单相接地故障引起的火灾和设备损坏。
• 电压保护：防止电压异常导致的设备损坏和人身安全。

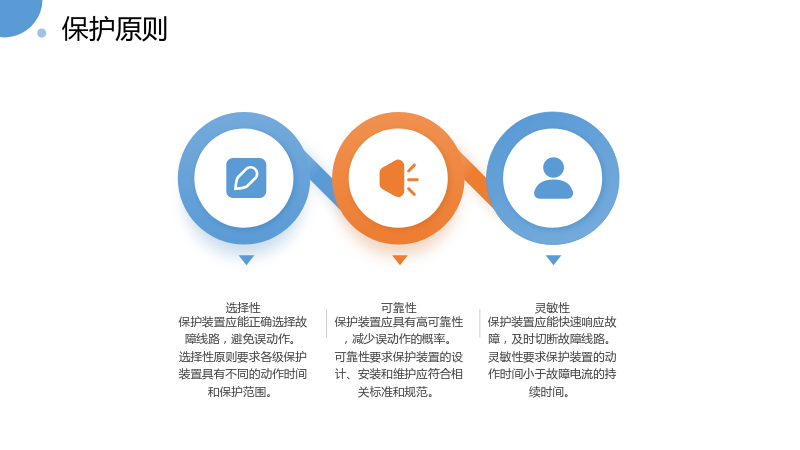

1.2 保护原则

1.2.1 选择性

• 保护装置应能正确选择故障线路，避免误动作。
• 选择性原则要求各级保护装置具有不同的动作时间和保护范围。

1.2.2 灵敏性

• 保护装置应能快速响应故障，及时切断故障线路。
• 灵敏性要求保护装置的动作时间小于故障电流的持续时间。

1.2.3 可靠性

• 保护装置应具有高可靠性，减少误动作的概率。
• 可靠性要求保护装置的设计、安装和维护应符合相关标准和规范。

2. 配电线路分级保护配置

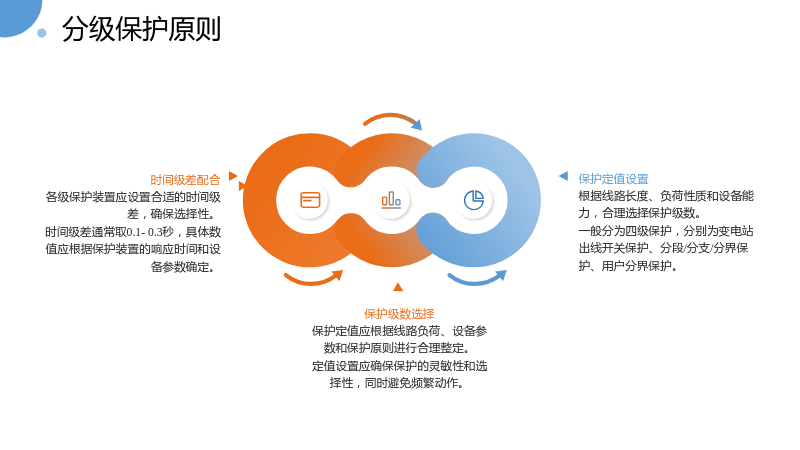

2.1 分级保护原则

2.1.1 时间级差配合

• 各级保护装置应设置合适的时间级差，确保选择性。
• 时间级差通常取0.1-0.3秒，具体数值应根据保护装置的响应时间和设备参数确定。

2.1.2 保护级数选择

• 根据线路长度、负荷性质和设备能力，合理选择保护级数。
• 一般分为四级保护，分别为变电站出线开关保护、分段/分支/分界保护、用户分界保护。

2.1.3 保护定值设置

• 保护定值应根据线路负荷、设备参数和保护原则进行合理整定。
• 定值设置应确保保护的灵敏性和选择性，同时避免频繁动作。

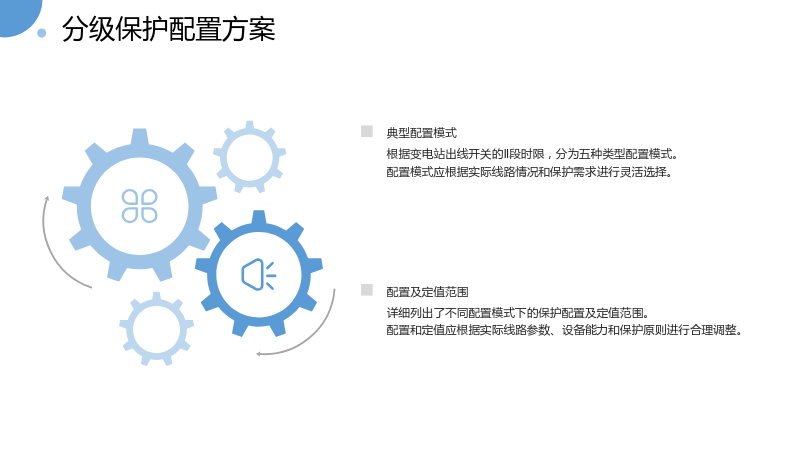

2.2 分级保护配置方案

2.2.1 典型配置模式

• 根据变电站出线开关的Ⅱ段时限，分为五种类型配置模式。
• 配置模式应根据实际线路情况和保护需求进行灵活选择。

2.2.2 配置及定值范围

• 详细列出了不同配置模式下的保护配置及定值范围。
• 配置和定值应根据实际线路参数、设备能力和保护原则进行合理调整。

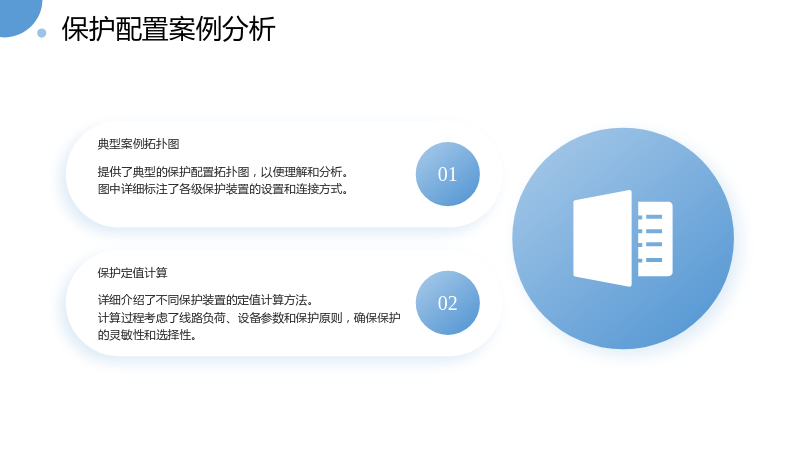

2.3 保护配置案例分析

2.3.1 典型案例拓扑图

• 提供了典型的保护配置拓扑图，以便理解和分析。
• 图中详细标注了各级保护装置的设置和连接方式。

2.3.2 保护定值计算

• 详细介绍了不同保护装置的定值计算方法。
• 计算过程考虑了线路负荷、设备参数和保护原则，确保保护的灵敏性和选择性。

3. 配电线路保护与馈线自动化的配合

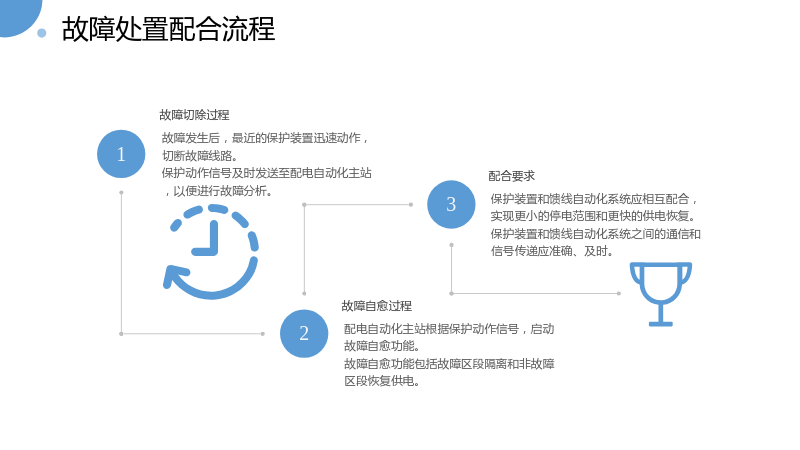

3.1 故障处置配合流程

3.1.1 故障切除过程

• 故障发生后，最近的保护装置迅速动作，切断故障线路。
• 保护动作信号及时发送至配电自动化主站，以便进行故障分析。

3.1.2 故障自愈过程

• 配电自动化主站根据保护动作信号，启动故障自愈功能。
• 故障自愈功能包括故障区段隔离和非故障区段恢复供电。

3.1.3 配合要求

• 保护装置和馈线自动化系统应相互配合，实现更小的停电范围和更快的供电恢复。
• 保护装置和馈线自动化系统之间的通信和信号传递应准确、及时。

4. 保护装置的选择与维护

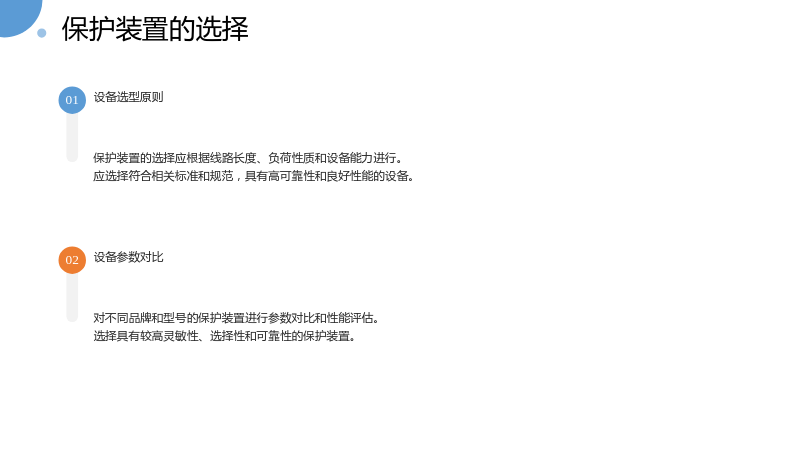

4.1 保护装置的选择

4.1.1 设备选型原则

• 保护装置的选择应根据线路长度、负荷性质和设备能力进行。
• 应选择符合相关标准和规范，具有高可靠性和良好性能的设备。

4.1.2 设备参数对比

• 对不同品牌和型号的保护装置进行参数对比和性能评估。
• 选择具有较高灵敏性、选择性和可靠性的保护装置。

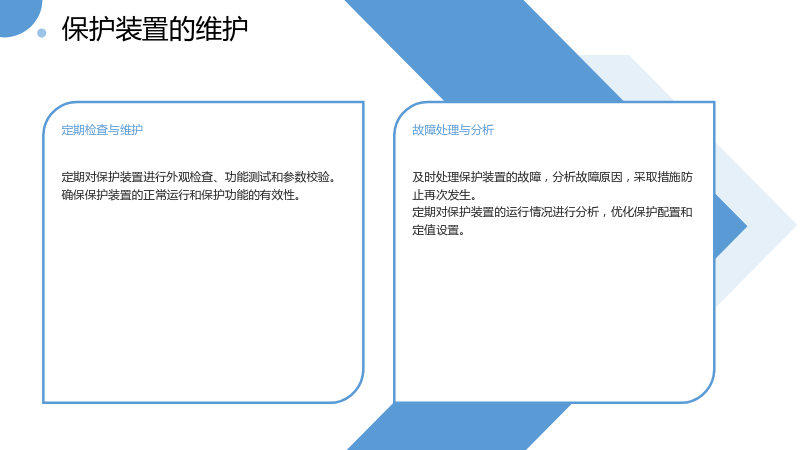

4.2 保护装置的维护

4.2.1 定期检查与维护

• 定期对保护装置进行外观检查、功能测试和参数校验。
• 确保保护装置的正常运行和保护功能的有效性。

4.2.2 故障处理与分析

• 及时处理保护装置的故障，分析故障原因，采取措施防止再次发生。
• 定期对保护装置的运行情况进行分析，优化保护配置和定值设置。

5. 保护装置的性能评估与优化

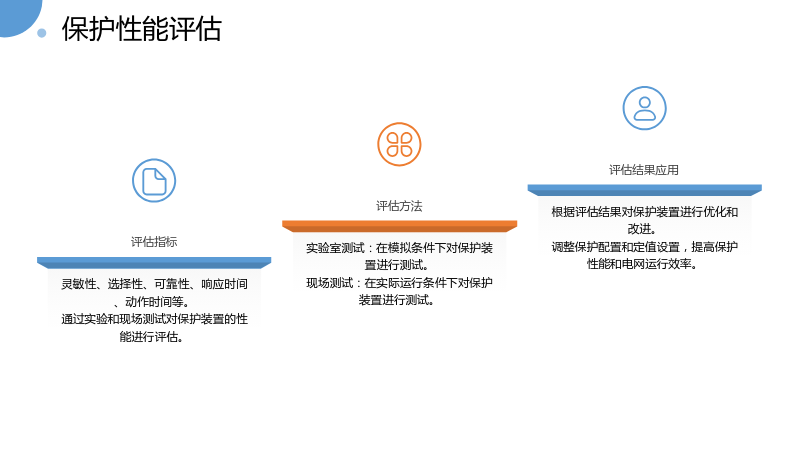

5.1 保护性能评估

5.1.1 评估指标

• 灵敏性、选择性、可靠性、响应时间、动作时间等。
• 通过实验和现场测试对保护装置的性能进行评估。

5.1.2 评估方法

• 实验室测试：在模拟条件下对保护装置进行测试。
• 现场测试：在实际运行条件下对保护装置进行测试。

5.1.3 评估结果应用

• 根据评估结果对保护装置进行优化和改进。
• 调整保护配置和定值设置，提高保护性能和电网运行效率。

5.2 保护优化措施

5.2.1 保护装置升级

• 采用更先进的保护装置，提高保护性能和可靠性。
• 升级保护装置的硬件和软件，增加新的功能和保护手段。

5.2.2 保护策略优化

• 根据线路运行情况和设备参数，优化保护策略。
• 调整保护装置的动作时间和保护范围，提高保护的选择性和灵敏性。

5.2.3 保护装置协同

• 采用多级保护装置的协同工作，提高保护性能和可靠性。
• 实现不同保护装置之间的信息共享和协调动作，提高保护的选择性和灵敏性。

6. 结论

• 配电线路分级保护是确保电网安全运行的重要措施。
• 合理配置保护装置和优化保护策略是提高保护性能的关键。
• 加强保护装置的维护和管理，确保保护功能的正常运行。
• 保护装置的性能评估和优化有助于提高电网运行效率和可靠性。

参考文献

• GB/T 13279-2015 电力系统继电保护装置技术条件
• GB/T 14285-2015 继电保护和安全自动装置技术规程
• DL/T 5099-2005 电力系统继电保护装置运行规程
• 晋电调〔2018〕1242号文 配电线路保护整定原则
• 相关企业技术规范和标准
