基于纳米银修饰的丝网印刷电极构建电化学适配体传感器检测空肠弯曲菌

1. 空肠弯曲菌概述

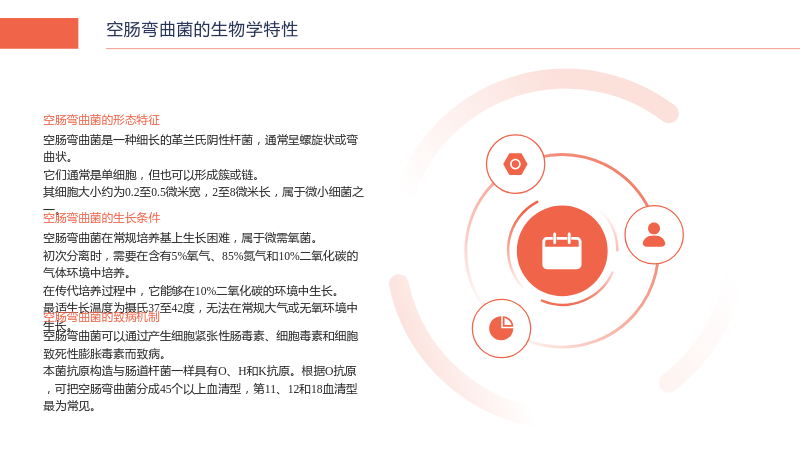

1.1 空肠弯曲菌的生物学特性

1.1.1 空肠弯曲菌的形态特征

• 空肠弯曲菌是一种细长的革兰氏阴性杆菌，通常呈螺旋状或弯曲状。
• 它们通常是单细胞，但也可以形成簇或链。
• 其细胞大小约为0.2至0.5微米宽，2至8微米长，属于微小细菌之一。

1.1.2 空肠弯曲菌的生长条件

• 空肠弯曲菌在常规培养基上生长困难，属于微需氧菌。
• 初次分离时，需要在含有5%氧气、85%氮气和10%二氧化碳的气体环境中培养。
• 在传代培养过程中，它能够在10%二氧化碳的环境中生长。
• 最适生长温度为摄氏37至42度，无法在常规大气或无氧环境中生长。

1.1.3 空肠弯曲菌的致病机制

• 空肠弯曲菌可以通过产生细胞紧张性肠毒素、细胞毒素和细胞致死性膨胀毒素而致病。
• 本菌抗原构造与肠道杆菌一样具有O、H和K抗原。根据O抗原，可把空肠弯曲菌分成45个以上血清型，第11、12和18血清型最为常见。

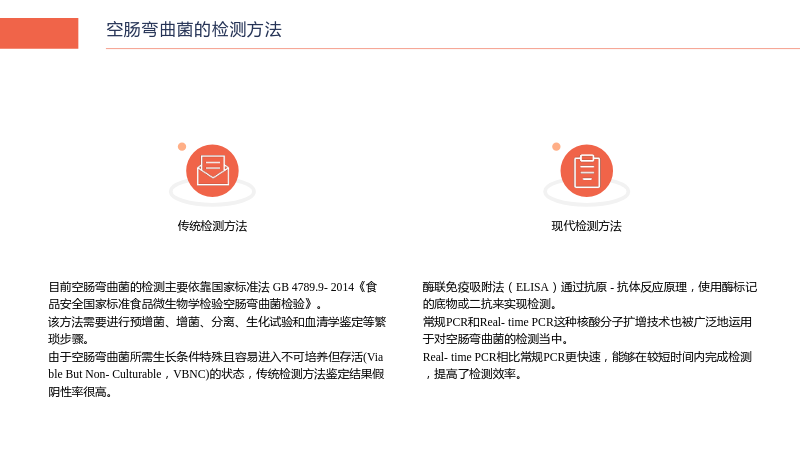

1.2 空肠弯曲菌的检测方法

1.2.1 传统检测方法

• 目前空肠弯曲菌的检测主要依靠国家标准法 GB 4789.9-2014《食品安全国家标准食品微生物学检验空肠弯曲菌检验》。
• 该方法需要进行预增菌、增菌、分离、生化试验和血清学鉴定等繁琐步骤。
• 由于空肠弯曲菌所需生长条件特殊且容易进入不可培养但存活(Viable But Non-Culturable，VBNC)的状态，传统检测方法鉴定结果假阴性率很高。

1.2.2 现代检测方法

• 酶联免疫吸附法（ELISA）通过抗原 - 抗体反应原理，使用酶标记的底物或二抗来实现检测。
• 常规PCR和Real-time PCR这种核酸分子扩增技术也被广泛地运用于对空肠弯曲菌的检测当中。
• Real-time PCR相比常规PCR更快速，能够在较短时间内完成检测，提高了检测效率。

2. 丝网印刷电极

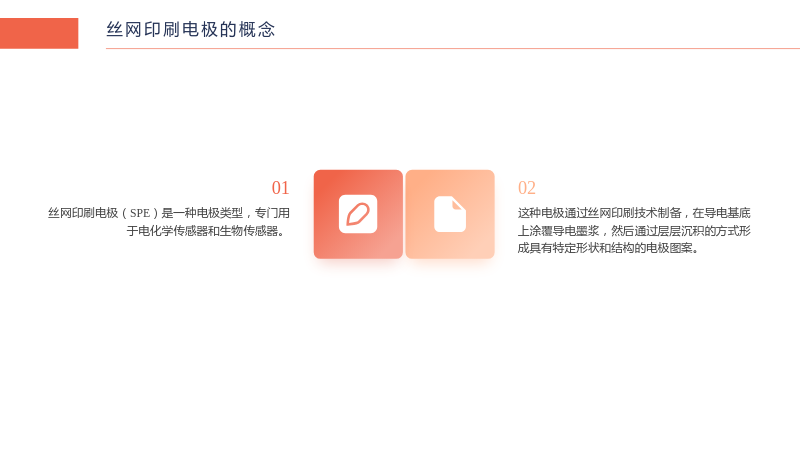

2.1 丝网印刷电极的概念

• 丝网印刷电极（SPE）是一种电极类型，专门用于电化学传感器和生物传感器。
• 这种电极通过丝网印刷技术制备，在导电基底上涂覆导电墨浆，然后通过层层沉积的方式形成具有特定形状和结构的电极图案。

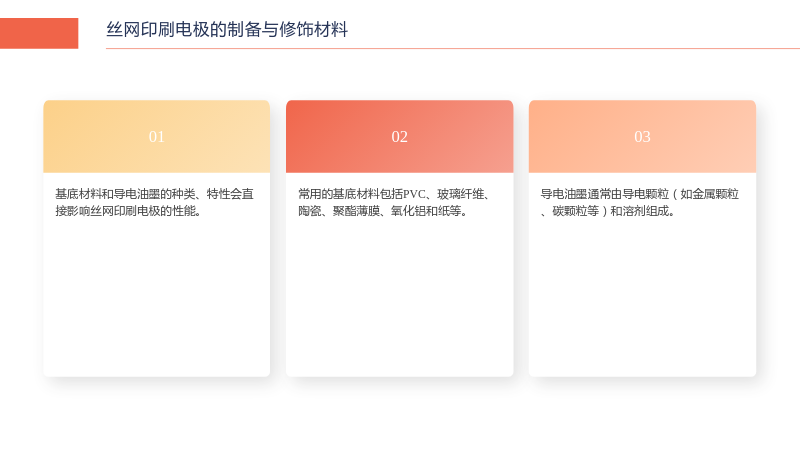

2.2 丝网印刷电极的制备与修饰材料

• 基底材料和导电油墨的种类、特性会直接影响丝网印刷电极的性能。
• 常用的基底材料包括PVC、玻璃纤维、陶瓷、聚酯薄膜、氧化铝和纸等。
• 导电油墨通常由导电颗粒（如金属颗粒、碳颗粒等）和溶剂组成。

3. 纳米银

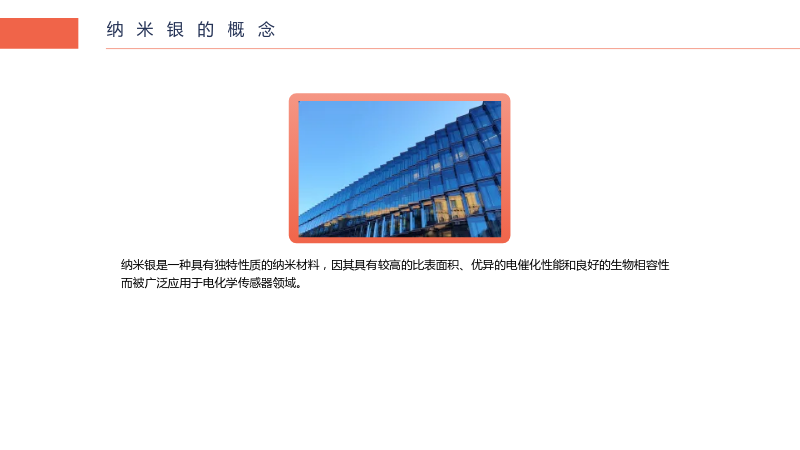

3.1 纳米银的概念

• 纳米银是一种具有独特性质的纳米材料，因其具有较高的比表面积、优异的电催化性能和良好的生物相容性而被广泛应用于电化学传感器领域。

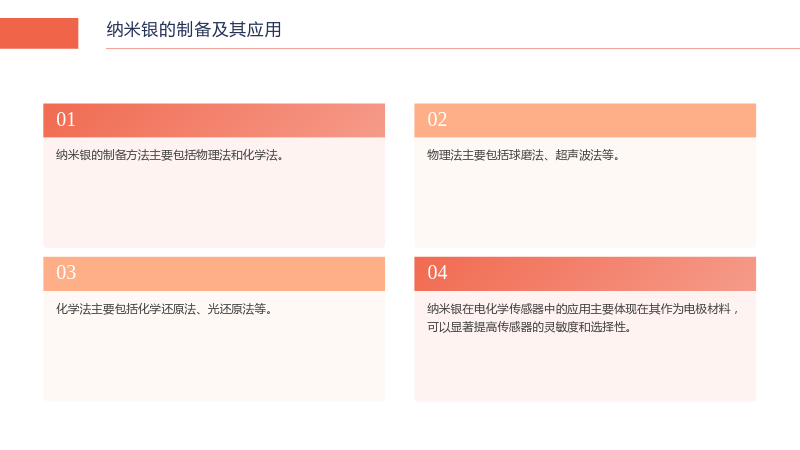

3.2 纳米银的制备及其应用

• 纳米银的制备方法主要包括物理法和化学法。
• 物理法主要包括球磨法、超声波法等。
• 化学法主要包括化学还原法、光还原法等。
• 纳米银在电化学传感器中的应用主要体现在其作为电极材料，可以显著提高传感器的灵敏度和选择性。

4. 电化学适配体传感器

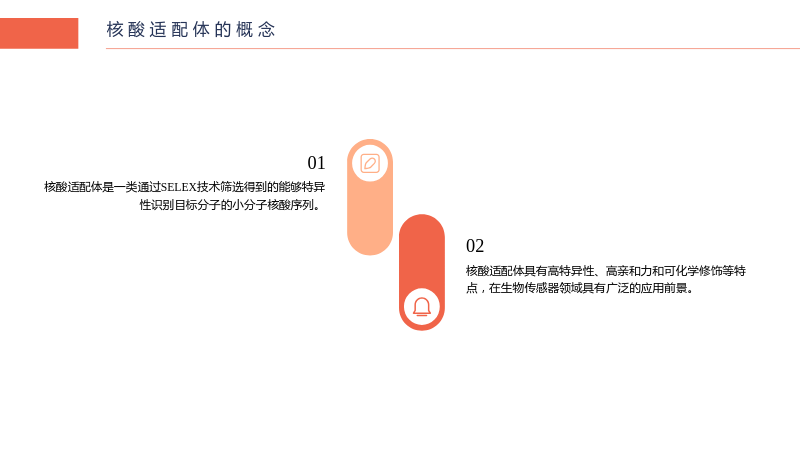

4.1 核酸适配体的概念

• 核酸适配体是一类通过SELEX技术筛选得到的能够特异性识别目标分子的小分子核酸序列。
• 核酸适配体具有高特异性、高亲和力和可化学修饰等特点，在生物传感器领域具有广泛的应用前景。

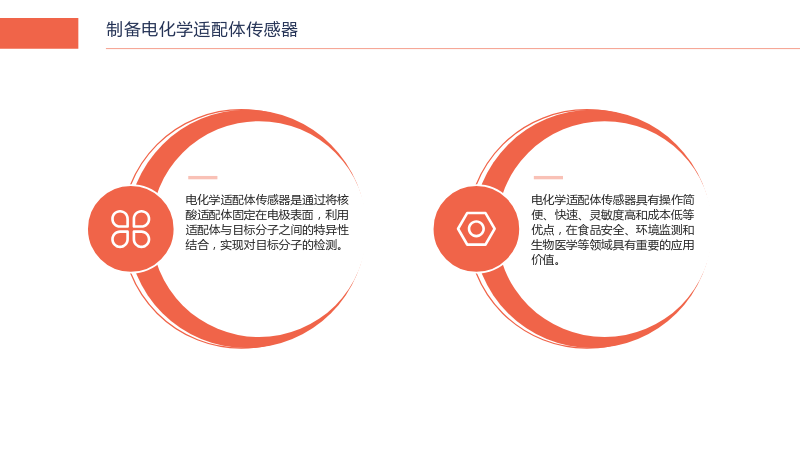

4.2 制备电化学适配体传感器

• 电化学适配体传感器是通过将核酸适配体固定在电极表面，利用适配体与目标分子之间的特异性结合，实现对目标分子的检测。
• 电化学适配体传感器具有操作简便、快速、灵敏度高和成本低等优点，在食品安全、环境监测和生物医学等领域具有重要的应用价值。

5. 基于纳米银修饰的丝网印刷电极构建电化学适配体传感器检测空肠弯曲菌

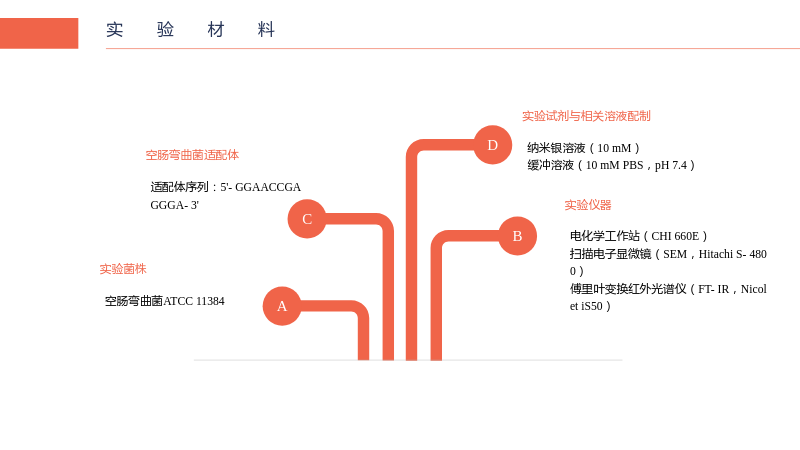

5.1 实验材料

5.1.1 实验菌株

• 空肠弯曲菌ATCC 11384

5.1.2 实验仪器

• 电化学工作站（CHI 660E）
• 扫描电子显微镜（SEM，Hitachi S-4800）
• 傅里叶变换红外光谱仪（FT-IR，Nicolet iS50）

5.1.3 空肠弯曲菌适配体

• 适配体序列：5'-GGAACCGAGGGA-3'

5.1.4 实验试剂与相关溶液配制

• 纳米银溶液（10 mM）
• 缓冲溶液（10 mM PBS，pH 7.4）

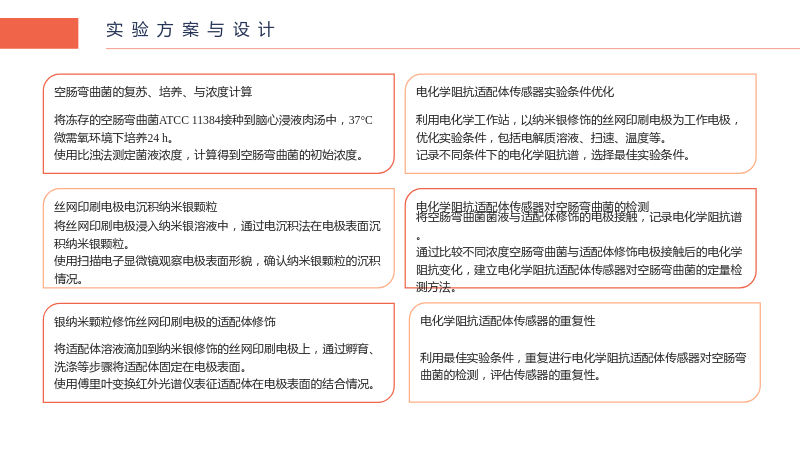

5.2 实验方案与设计

5.2.1 空肠弯曲菌的复苏、培养、与浓度计算

• 将冻存的空肠弯曲菌ATCC 11384接种到脑心浸液肉汤中，37°C微需氧环境下培养24 h。
• 使用比浊法测定菌液浓度，计算得到空肠弯曲菌的初始浓度。

5.2.2 丝网印刷电极电沉积纳米银颗粒

• 将丝网印刷电极浸入纳米银溶液中，通过电沉积法在电极表面沉积纳米银颗粒。
• 使用扫描电子显微镜观察电极表面形貌，确认纳米银颗粒的沉积情况。

5.2.3 银纳米颗粒修饰丝网印刷电极的适配体修饰

• 将适配体溶液滴加到纳米银修饰的丝网印刷电极上，通过孵育、洗涤等步骤将适配体固定在电极表面。
• 使用傅里叶变换红外光谱仪表征适配体在电极表面的结合情况。

5.2.4 电化学阻抗适配体传感器实验条件优化

• 利用电化学工作站，以纳米银修饰的丝网印刷电极为工作电极，优化实验条件，包括电解质溶液、扫速、温度等。
• 记录不同条件下的电化学阻抗谱，选择最佳实验条件。

5.2.5 电化学阻抗适配体传感器对空肠弯曲菌的检测

• 将空肠弯曲菌菌液与适配体修饰的电极接触，记录电化学阻抗谱。
• 通过比较不同浓度空肠弯曲菌与适配体修饰电极接触后的电化学阻抗变化，建立电化学阻抗适配体传感器对空肠弯曲菌的定量检测方法。

5.2.6 电化学阻抗适配体传感器的重复性

• 利用最佳实验条件，重复进行电化学阻抗适配体传感器对空肠弯曲菌的检测，评估传感器的重复性。

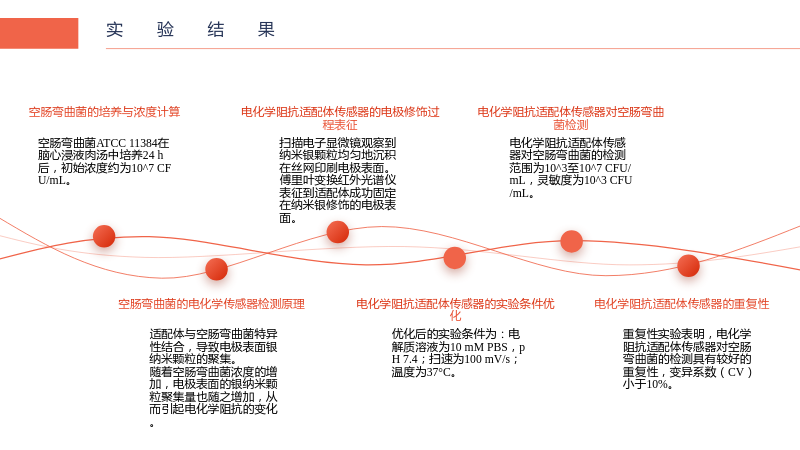

5.3 实验结果

5.3.1 空肠弯曲菌的培养与浓度计算

• 空肠弯曲菌ATCC 11384在脑心浸液肉汤中培养24 h后，初始浓度约为10^7 CFU/mL。

5.3.2 空肠弯曲菌的电化学传感器检测原理

• 适配体与空肠弯曲菌特异性结合，导致电极表面银纳米颗粒的聚集。
• 随着空肠弯曲菌浓度的增加，电极表面的银纳米颗粒聚集量也随之增加，从而引起电化学阻抗的变化。

5.3.3 电化学阻抗适配体传感器的电极修饰过程表征

• 扫描电子显微镜观察到纳米银颗粒均匀地沉积在丝网印刷电极表面。
• 傅里叶变换红外光谱仪表征到适配体成功固定在纳米银修饰的电极表面。

5.3.4 电化学阻抗适配体传感器的实验条件优化

• 优化后的实验条件为：电解质溶液为10 mM PBS，pH 7.4；扫速为100 mV/s；温度为37°C。

5.3.5 电化学阻抗适配体传感器对空肠弯曲菌检测

• 电化学阻抗适配体传感器对空肠弯曲菌的检测范围为10^3至10^7 CFU/mL，灵敏度为10^3 CFU/mL。

5.3.6 电化学阻抗适配体传感器的重复性

• 重复性实验表明，电化学阻抗适配体传感器对空肠弯曲菌的检测具有较好的重复性，变异系数（CV）小于10%。

6. 实验总结与展望

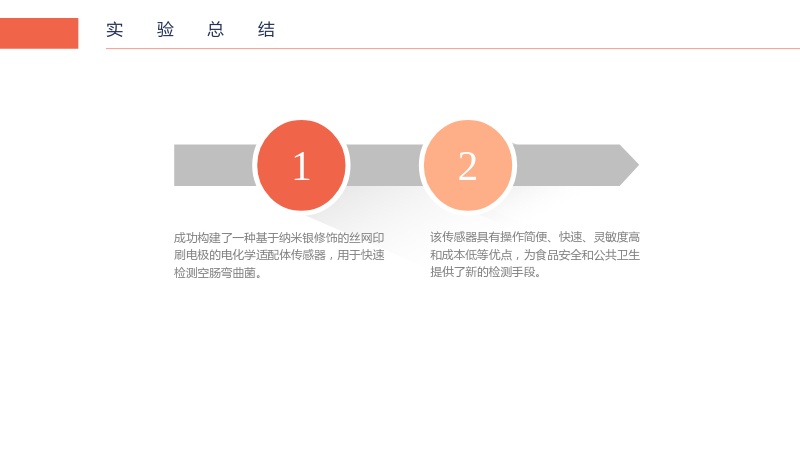

6.1 实验总结

• 成功构建了一种基于纳米银修饰的丝网印刷电极的电化学适配体传感器，用于快速检测空肠弯曲菌。
• 该传感器具有操作简便、快速、灵敏度高和成本低等优点，为食品安全和公共卫生提供了新的检测手段。

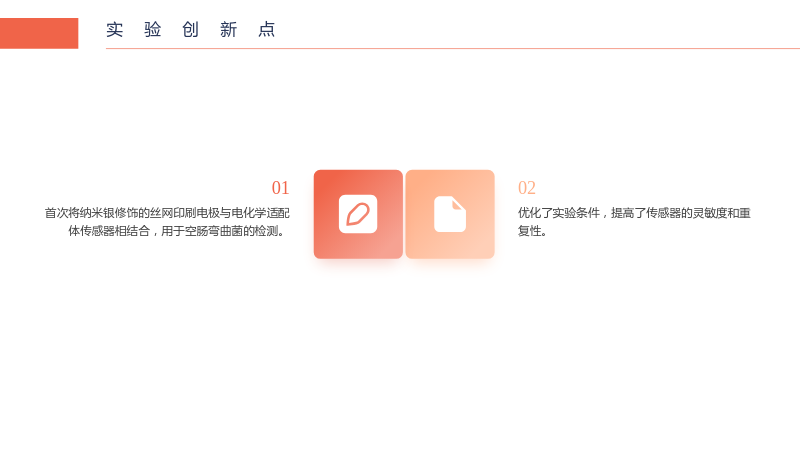

6.2 实验创新点

• 首次将纳米银修饰的丝网印刷电极与电化学适配体传感器相结合，用于空肠弯曲菌的检测。
• 优化了实验条件，提高了传感器的灵敏度和重复性。

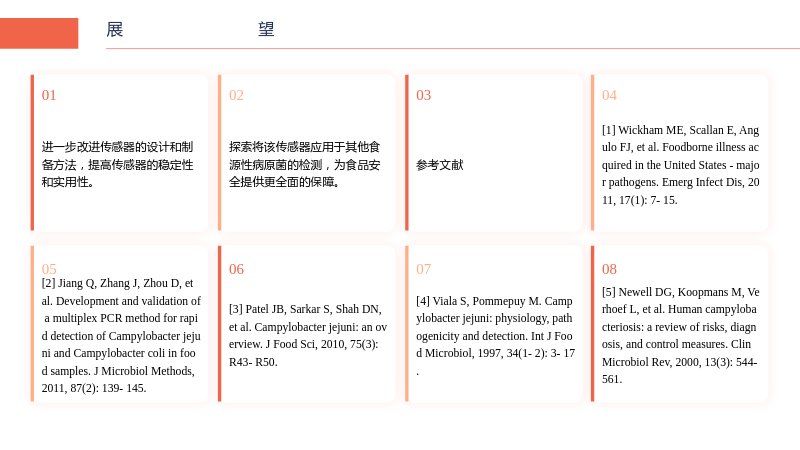

6.3 展望

• 进一步改进传感器的设计和制备方法，提高传感器的稳定性和实用性。
• 探索将该传感器应用于其他食源性病原菌的检测，为食品安全提供更全面的保障。

参考文献

[1] Wickham ME, Scallan E, Angulo FJ, et al. Foodborne illness acquired in the United States -major pathogens. Emerg Infect Dis, 2011, 17(1): 7-15.

[2] Jiang Q, Zhang J, Zhou D, et al. Development and validation of a multiplex PCR method for rapid detection of Campylobacter jejuni and Campylobacter coli in food samples. J Microbiol Methods, 2011, 87(2): 139-145.

[3] Patel JB, Sarkar S, Shah DN, et al. Campylobacter jejuni: an overview. J Food Sci, 2010, 75(3): R43-R50.

[4] Viala S, Pommepuy M. Campylobacter jejuni: physiology, pathogenicity and detection. Int J Food Microbiol, 1997, 34(1-2): 3-17.

[5] Newell DG, Koopmans M, Verhoef L, et al. Human campylobacteriosis: a review of risks, diagnosis, and control measures. Clin Microbiol Rev, 2000, 13(3): 544-561.

[6] Zhang J, Deng X, Zhang X, et al. Evaluation of a novel real-time PCR method for the detection of viable but non-culturable Campylobacter jejuni in environmental samples. J Microbiol Methods, 2012, 89(2): 167-172.

[7] Reuter G. Enzyme-linked immunosorbent assay (ELISA). In: Fenn JE, Spector T, editors. Encyclopedia of analytical chemistry. Chichester: John Wiley & Sons, 2000: 10277-10286.

[8] Xu J, Xu J, Wang H, et al. Detection of Campylobacter jejuni in food samples by PCR and real-time PCR. J Microbiol Methods, 2007, 69(2): 253-259.

[9] Zhu J, Liu H, Yuan Z, et al. Detection of Campylobacter jejuni in food samples by real-time PCR and PCR-ELISA. J Microbiol Methods, 2007, 69(2): 260-265.

[10] Zhao J, Cheng J, Liu S, et al. Preparation and application of screen-printed electrodes for electrochemical sensors and biosensors. Anal Chim Acta, 2011, 700(1): 1-15.
