阳光新路大桥桥梁设计

1. 项目背景与要求

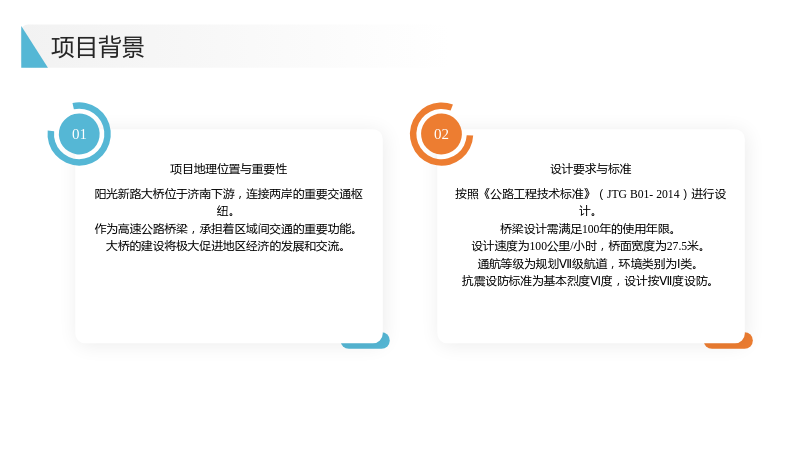

1.1 项目背景

1.1.1 项目地理位置与重要性

• 阳光新路大桥位于济南下游，连接两岸的重要交通枢纽。
• 作为高速公路桥梁，承担着区域间交通的重要功能。
• 大桥的建设将极大促进地区经济的发展和交流。

1.1.2 设计要求与标准

• 按照《公路工程技术标准》（JTG B01-2014）进行设计。
• 桥梁设计需满足100年的使用年限。
• 设计速度为100公里/小时，桥面宽度为27.5米。
• 通航等级为规划Ⅶ级航道，环境类别为Ⅰ类。
• 抗震设防标准为基本烈度Ⅵ度，设计按Ⅶ度设防。

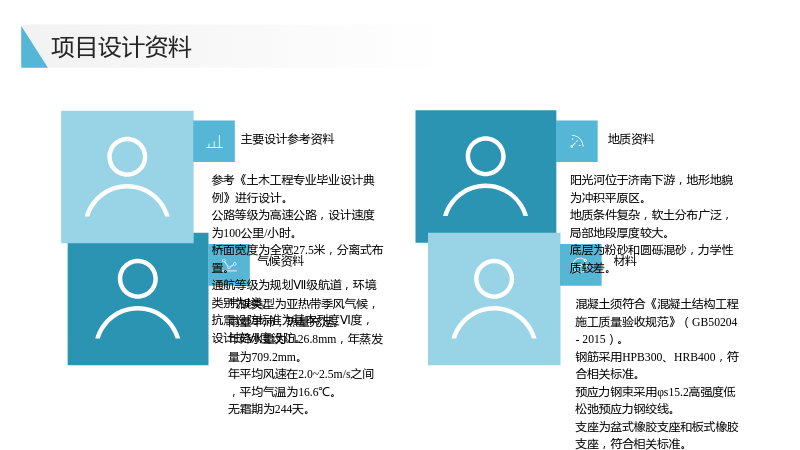

1.2 项目设计资料

1.2.1 主要设计参考资料

• 参考《土木工程专业毕业设计典例》进行设计。
• 公路等级为高速公路，设计速度为100公里/小时。
• 桥面宽度为全宽27.5米，分离式布置。
• 通航等级为规划Ⅶ级航道，环境类别为Ⅰ类。
• 抗震设防标准为基本烈度Ⅵ度，设计按Ⅶ度设防。

1.2.2 地质资料

• 阳光河位于济南下游，地形地貌为冲积平原区。
• 地质条件复杂，软土分布广泛，局部地段厚度较大。
• 底层为粉砂和圆砾混砂，力学性质较差。

1.2.3 气候资料

• 气候类型为亚热带季风气候，雨量丰沛，热量充足。
• 年降水量为1126.8mm，年蒸发量为709.2mm。
• 年平均风速在2.0~2.5m/s之间，平均气温为16.6℃。
• 无霜期为244天。

1.2.4 材料

• 混凝土须符合《混凝土结构工程施工质量验收规范》（GB50204-2015）。
• 钢筋采用HPB300、HRB400，符合相关标准。
• 预应力钢束采用φs15.2高强度低松弛预应力钢绞线。
• 支座为盆式橡胶支座和板式橡胶支座，符合相关标准。
• 伸缩装置采用80型伸缩缝，符合相关要求。

2. 桥梁设计方案

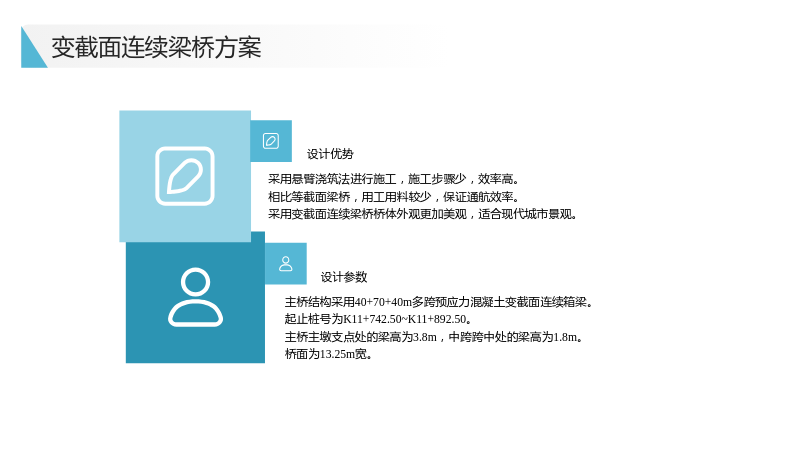

2.1 变截面连续梁桥方案

2.1.1 设计优势

• 采用悬臂浇筑法进行施工，施工步骤少，效率高。
• 相比等截面梁桥，用工用料较少，保证通航效率。
• 采用变截面连续梁桥桥体外观更加美观，适合现代城市景观。

2.1.2 设计参数

• 主桥结构采用40+70+40m多跨预应力混凝土变截面连续箱梁。
• 起止桩号为K11+742.50~K11+892.50。
• 主桥主墩支点处的梁高为3.8m，中跨跨中处的梁高为1.8m。
• 桥面为13.25m宽。

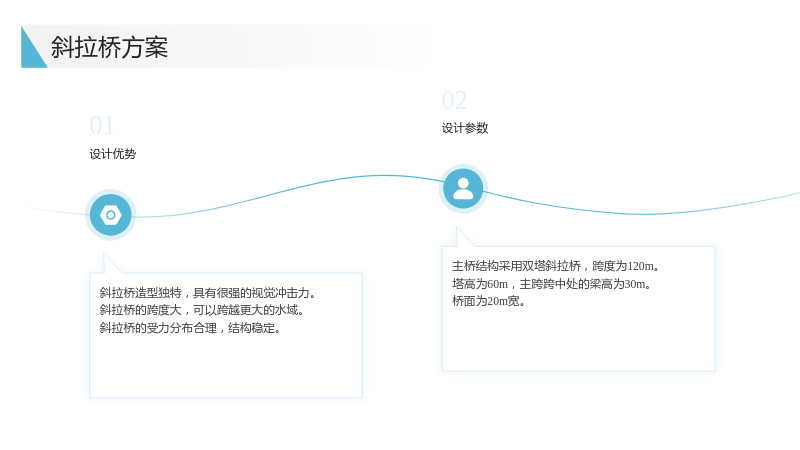

2.2 斜拉桥方案

2.2.1 设计优势

• 斜拉桥造型独特，具有很强的视觉冲击力。
• 斜拉桥的跨度大，可以跨越更大的水域。
• 斜拉桥的受力分布合理，结构稳定。

2.2.2 设计参数

• 主桥结构采用双塔斜拉桥，跨度为120m。
• 塔高为60m，主跨跨中处的梁高为30m。
• 桥面为20m宽。

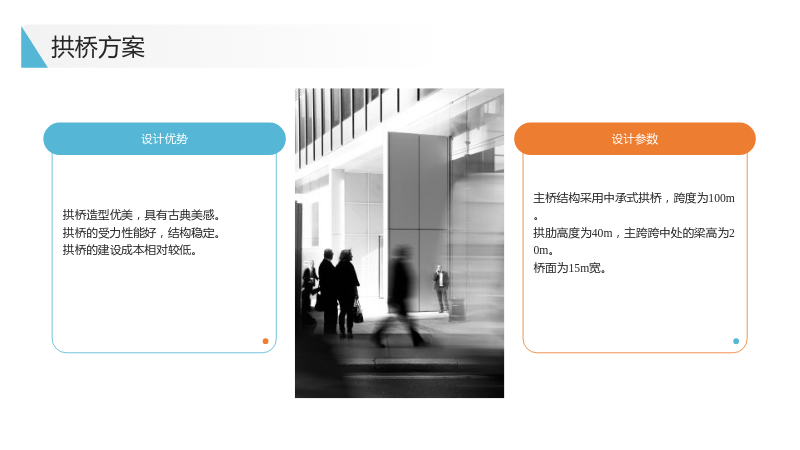

2.3 拱桥方案

2.3.1 设计优势

• 拱桥造型优美，具有古典美感。
• 拱桥的受力性能好，结构稳定。
• 拱桥的建设成本相对较低。

2.3.2 设计参数

• 主桥结构采用中承式拱桥，跨度为100m。
• 拱肋高度为40m，主跨跨中处的梁高为20m。
• 桥面为15m宽。

3. 桥梁设计计算与分析

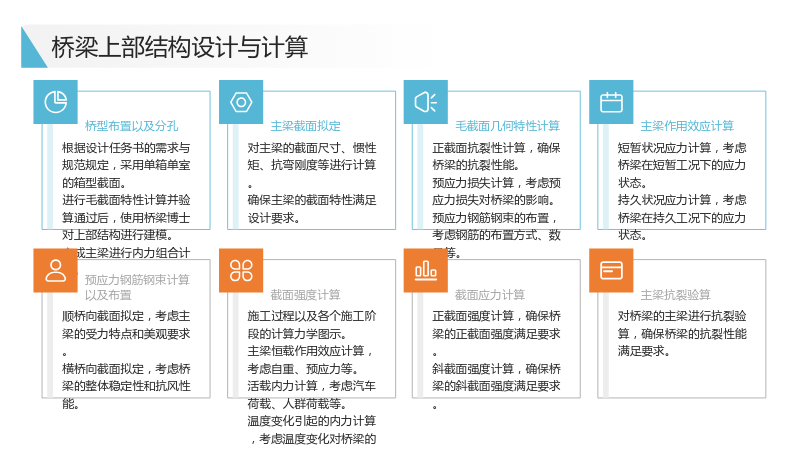

3.1 桥梁上部结构设计与计算

3.1.1 桥型布置以及分孔

• 根据设计任务书的需求与规范规定，采用单箱单室的箱型截面。
• 进行毛截面特性计算并验算通过后，使用桥梁博士对上部结构进行建模。
• 完成主梁进行内力组合计算。

3.1.2 主梁截面拟定

• 顺桥向截面拟定，考虑主梁的受力特点和美观要求。
• 横桥向截面拟定，考虑桥梁的整体稳定性和抗风性能。

3.1.3 毛截面几何特性计算

• 对主梁的截面尺寸、惯性矩、抗弯刚度等进行计算。
• 确保主梁的截面特性满足设计要求。

3.1.4 主梁作用效应计算

• 施工过程以及各个施工阶段的计算力学图示。
• 主梁恒载作用效应计算，考虑自重、预应力等。
• 活载内力计算，考虑汽车荷载、人群荷载等。
• 温度变化引起的内力计算，考虑温度变化对桥梁的影响。
• 桥梁内力组合，考虑不同工况下的内力组合。

3.1.5 预应力钢筋钢束计算以及布置

• 正截面抗裂性计算，确保桥梁的抗裂性能。
• 预应力损失计算，考虑预应力损失对桥梁的影响。
• 预应力钢筋钢束的布置，考虑钢筋的布置方式、数量等。

3.1.6 截面强度计算

• 正截面强度计算，确保桥梁的正截面强度满足要求。
• 斜截面强度计算，确保桥梁的斜截面强度满足要求。

3.1.7 截面应力计算

• 短暂状况应力计算，考虑桥梁在短暂工况下的应力状态。
• 持久状况应力计算，考虑桥梁在持久工况下的应力状态。

3.1.8 主梁抗裂验算

• 对桥梁的主梁进行抗裂验算，确保桥梁的抗裂性能满足要求。

3.1.9 主梁变形验算

• 挠度计算，确保桥梁的挠度满足要求。
• 预拱度计算，确保桥梁的预拱度满足要求。

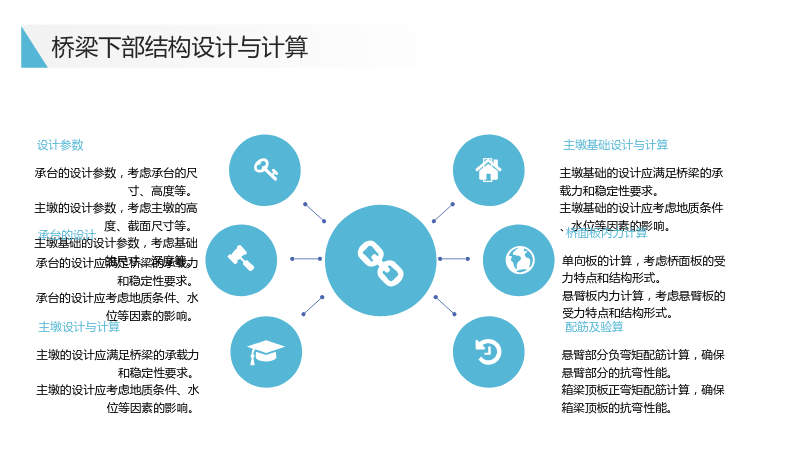

3.2 桥梁下部结构设计与计算

3.2.1 设计参数

• 承台的设计参数，考虑承台的尺寸、高度等。
• 主墩的设计参数，考虑主墩的高度、截面尺寸等。
• 主墩基础的设计参数，考虑基础的尺寸、深度等。

3.2.2 承台的设计

• 承台的设计应满足桥梁的承载力和稳定性要求。
• 承台的设计应考虑地质条件、水位等因素的影响。

3.2.3 主墩设计与计算

• 主墩的设计应满足桥梁的承载力和稳定性要求。
• 主墩的设计应考虑地质条件、水位等因素的影响。

3.2.4 主墩基础设计与计算

• 主墩基础的设计应满足桥梁的承载力和稳定性要求。
• 主墩基础的设计应考虑地质条件、水位等因素的影响。

3.2.5 桥面板内力计算

• 单向板的计算，考虑桥面板的受力特点和结构形式。
• 悬臂板内力计算，考虑悬臂板的受力特点和结构形式。

3.2.6 配筋及验算

• 悬臂部分负弯矩配筋计算，确保悬臂部分的抗弯性能。
• 箱梁顶板正弯矩配筋计算，确保箱梁顶板的抗弯性能。

4. 结论与展望

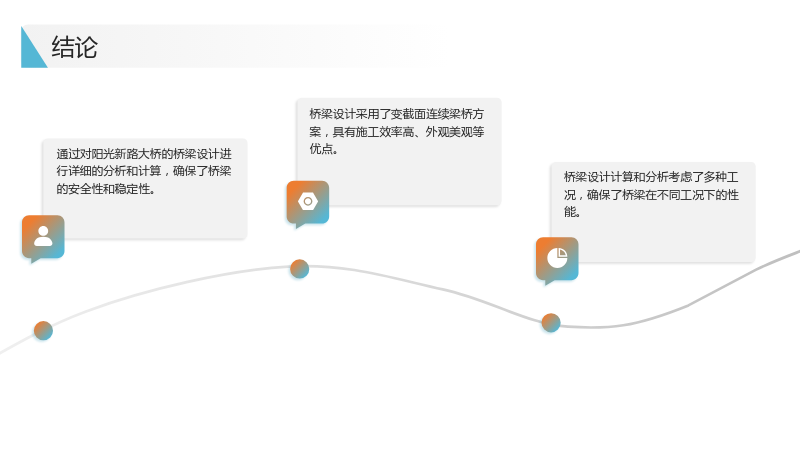

4.1 结论

• 通过对阳光新路大桥的桥梁设计进行详细的分析和计算，确保了桥梁的安全性和稳定性。
• 桥梁设计采用了变截面连续梁桥方案，具有施工效率高、外观美观等优点。
• 桥梁设计计算和分析考虑了多种工况，确保了桥梁在不同工况下的性能。

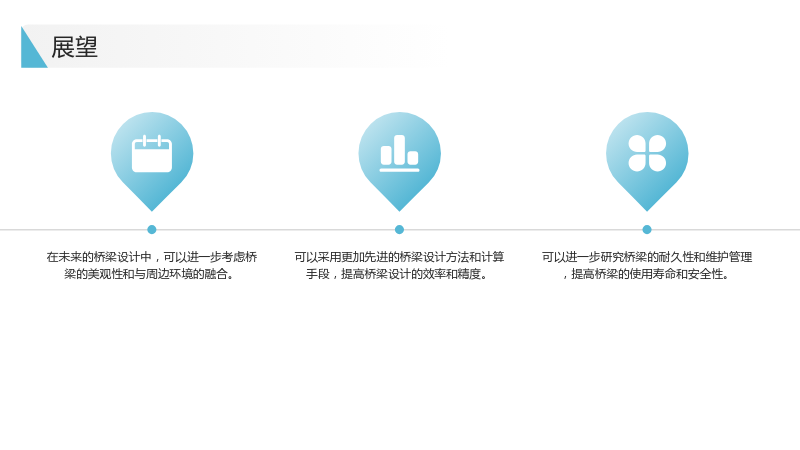

4.2 展望

• 在未来的桥梁设计中，可以进一步考虑桥梁的美观性和与周边环境的融合。
• 可以采用更加先进的桥梁设计方法和计算手段，提高桥梁设计的效率和精度。
• 可以进一步研究桥梁的耐久性和维护管理，提高桥梁的使用寿命和安全性。
