5083 铝合金在海水中的腐蚀行为及其阴极保护研究
1. 研究背景与意义

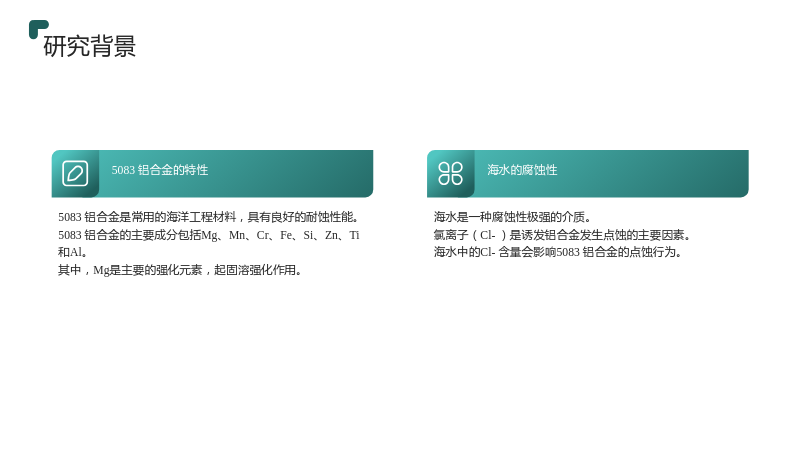

1.1 研究背景
1.1.1 5083 铝合金的特性
- 5083 铝合金是常用的海洋工程材料，具有良好的耐蚀性能。
- 5083 铝合金的主要成分包括Mg、Mn、Cr、Fe、Si、Zn、Ti和Al。
- 其中，Mg是主要的强化元素，起固溶强化作用。
1.1.2 海水的腐蚀性
- 海水是一种腐蚀性极强的介质。
- 氯离子（Cl-）是诱发铝合金发生点蚀的主要因素。
- 海水中的Cl-含量会影响5083 铝合金的点蚀行为。

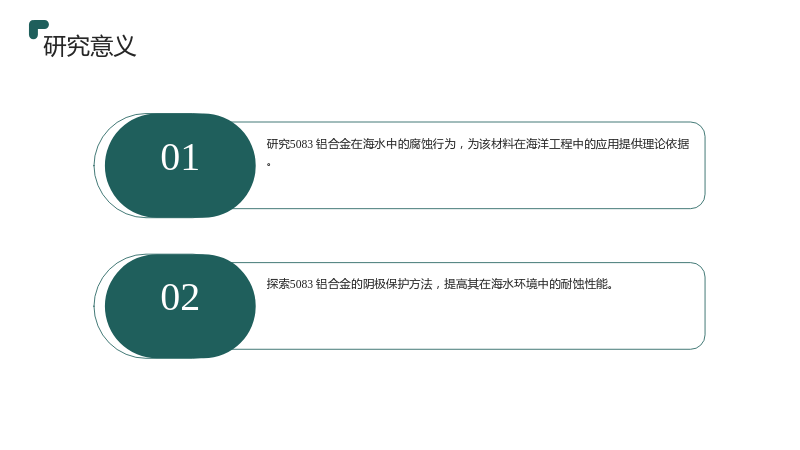

1.2 研究意义
- 研究5083 铝合金在海水中的腐蚀行为，为该材料在海洋工程中的应用提供理论依据。
- 探索5083 铝合金的阴极保护方法，提高其在海水环境中的耐蚀性能。
2. 实验方法

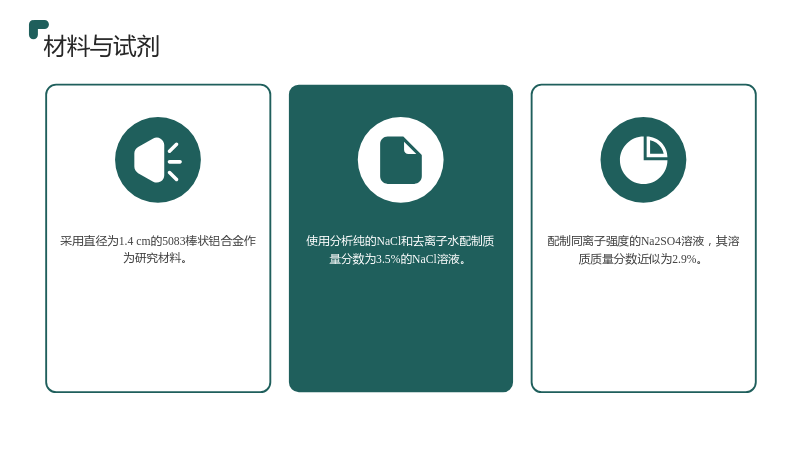

2.1 材料与试剂
- 采用直径为1.4 cm的5083棒状铝合金作为研究材料。
- 使用分析纯的NaCl和去离子水配制质量分数为3.5%的NaCl溶液。
- 配制同离子强度的Na2SO4溶液，其溶质质量分数近似为2.9%。

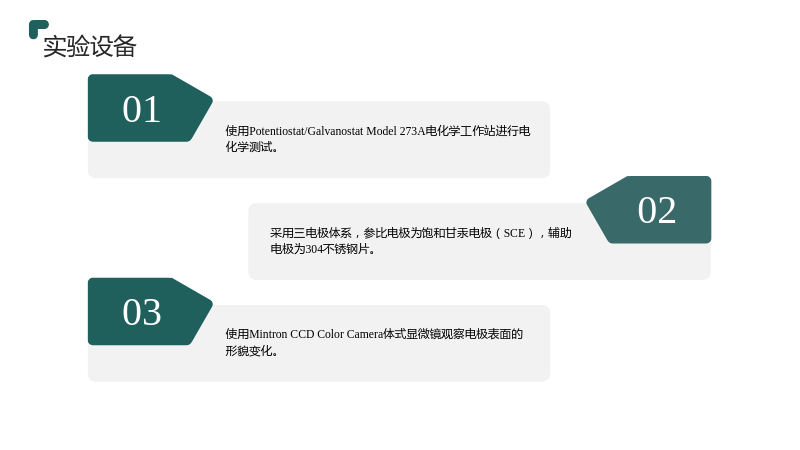

2.2 实验设备
- 使用Potentiostat/Galvanostat Model 273A电化学工作站进行电化学测试。
- 采用三电极体系，参比电极为饱和甘汞电极（SCE），辅助电极为304不锈钢片。
- 使用Mintron CCD Color Camera体式显微镜观察电极表面的形貌变化。

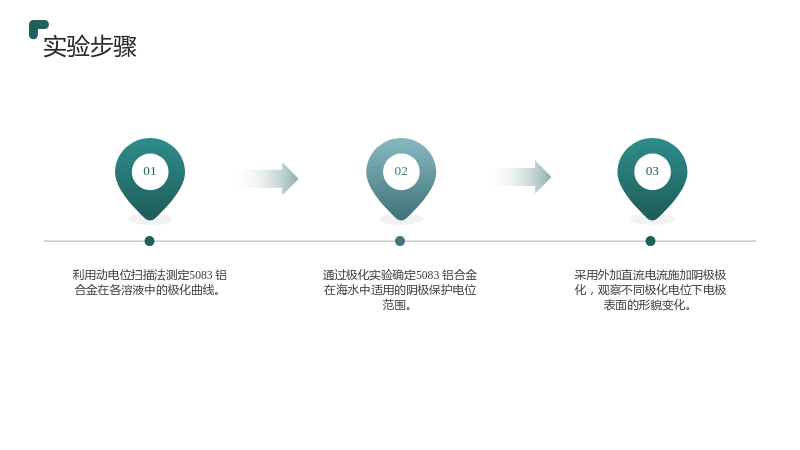

2.3 实验步骤
- 利用动电位扫描法测定5083 铝合金在各溶液中的极化曲线。
- 通过极化实验确定5083 铝合金在海水中适用的阴极保护电位范围。
- 采用外加直流电流施加阴极极化，观察不同极化电位下电极表面的形貌变化。
3. 结果与讨论

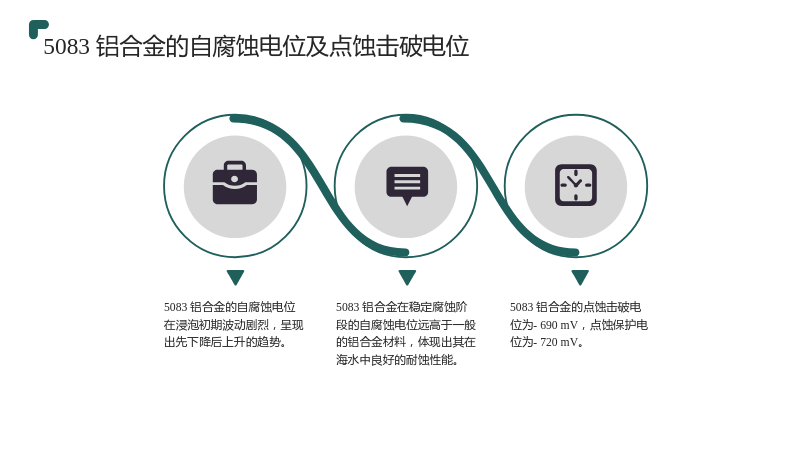

3.1 5083 铝合金的自腐蚀电位及点蚀击破电位
- 5083 铝合金的自腐蚀电位在浸泡初期波动剧烈，呈现出先下降后上升的趋势。
- 5083 铝合金在稳定腐蚀阶段的自腐蚀电位远高于一般的铝合金材料，体现出其在海水中良好的耐蚀性能。
- 5083 铝合金的点蚀击破电位为-690 mV，点蚀保护电位为-720 mV。

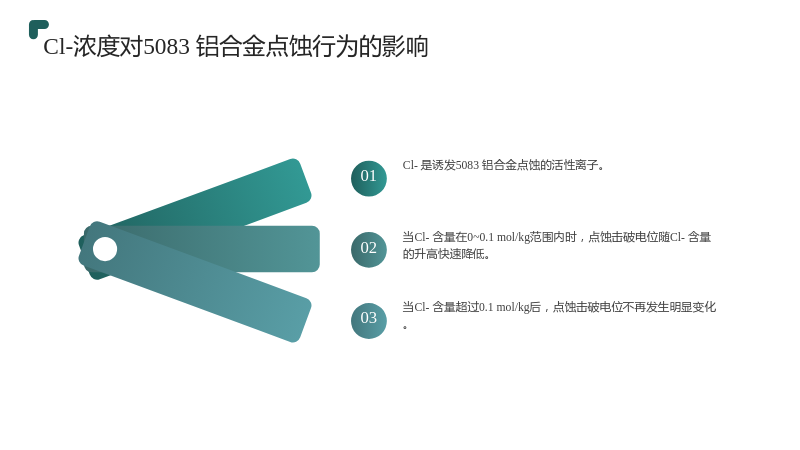

3.2 Cl-浓度对5083 铝合金点蚀行为的影响
- Cl-是诱发5083 铝合金点蚀的活性离子。
- 当Cl-含量在0~0.1 mol/kg范围内时，点蚀击破电位随Cl-含量的升高快速降低。
- 当Cl-含量超过0.1 mol/kg后，点蚀击破电位不再发生明显变化。

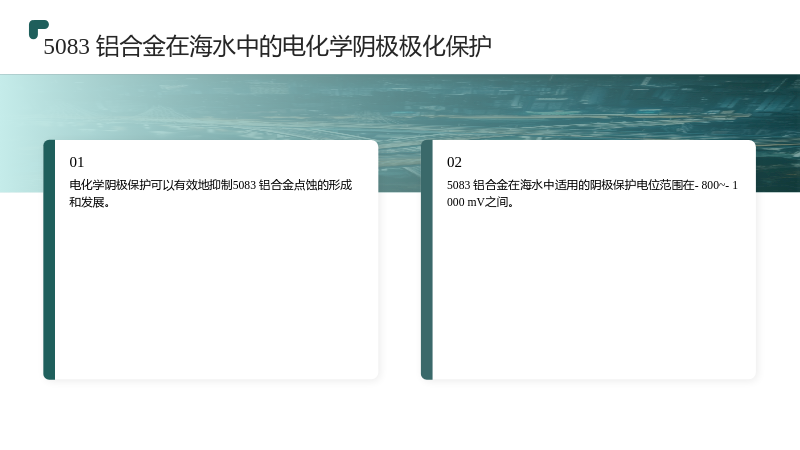

3.3 5083 铝合金在海水中的电化学阴极极化保护
- 电化学阴极保护可以有效地抑制5083 铝合金点蚀的形成和发展。
- 5083 铝合金在海水中适用的阴极保护电位范围在-800~-1000 mV之间。
4. 结论

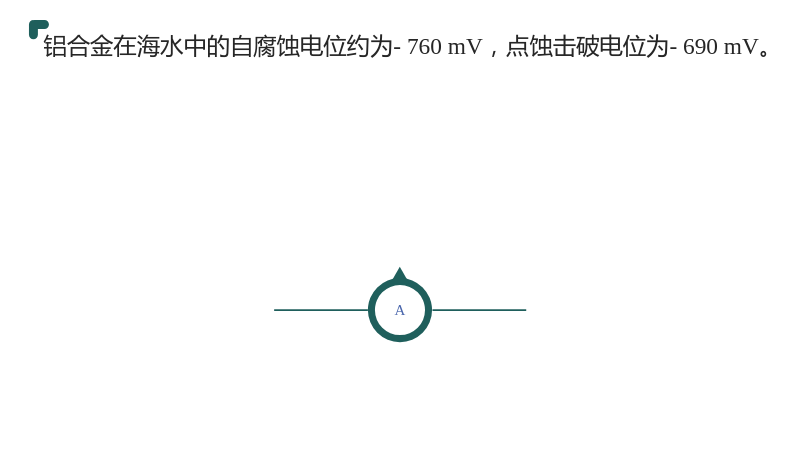

- 5083 铝合金在海水中的自腐蚀电位约为-760 mV，点蚀击破电位为-690 mV。
- Cl-是诱发5083 铝合金点蚀的主要因素，其含量在0~0.1 mol/kg范围内时，点蚀击破电位随Cl-含量的升高快速降低。
- 电化学阴极保护可以有效地抑制5083 铝合金点蚀的形成和发展，适用于5083 铝合金在海水中的保护。
