基于单片机技术的电缆长度检测装置设计

1. 研究背景与意义

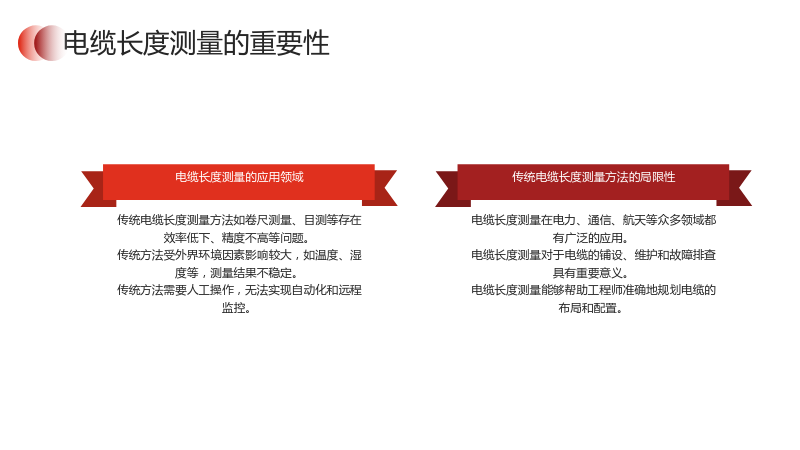

1.1 电缆长度测量的重要性

1.1.1 电缆长度测量的应用领域

• 电缆长度测量在电力、通信、航天等众多领域都有广泛的应用。
• 电缆长度测量对于电缆的铺设、维护和故障排查具有重要意义。
• 电缆长度测量能够帮助工程师准确地规划电缆的布局和配置。

1.1.2 传统电缆长度测量方法的局限性

• 传统电缆长度测量方法如卷尺测量、目测等存在效率低下、精度不高等问题。
• 传统方法受外界环境因素影响较大，如温度、湿度等，测量结果不稳定。
• 传统方法需要人工操作，无法实现自动化和远程监控。

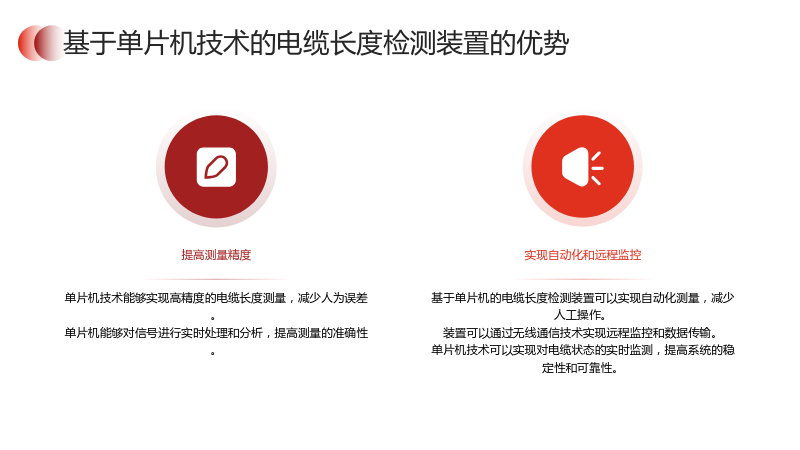

1.2 基于单片机技术的电缆长度检测装置的优势

1.2.1 提高测量精度

• 单片机技术能够实现高精度的电缆长度测量，减少人为误差。
• 单片机能够对信号进行实时处理和分析，提高测量的准确性。

1.2.2 实现自动化和远程监控

• 基于单片机的电缆长度检测装置可以实现自动化测量，减少人工操作。
• 装置可以通过无线通信技术实现远程监控和数据传输。
• 单片机技术可以实现对电缆状态的实时监测，提高系统的稳定性和可靠性。

2. 方案选择及理论分析

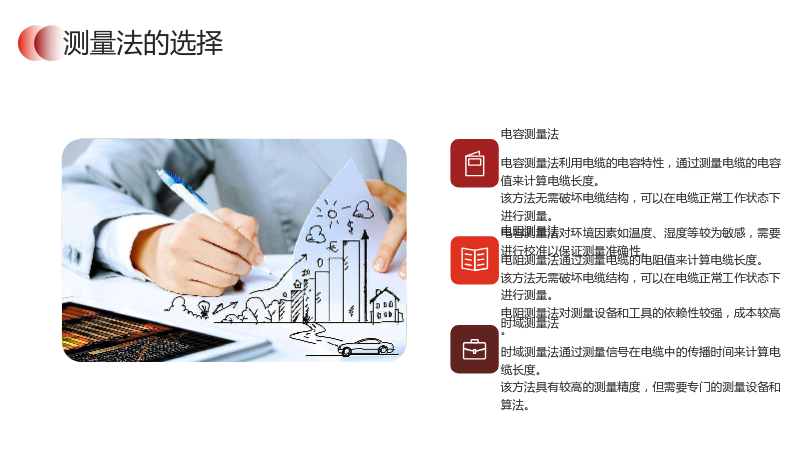

2.1 测量法的选择

2.1.1 电容测量法

• 电容测量法利用电缆的电容特性，通过测量电缆的电容值来计算电缆长度。
• 该方法无需破坏电缆结构，可以在电缆正常工作状态下进行测量。
• 电容测量法对环境因素如温度、湿度等较为敏感，需要进行校准以保证测量准确性。

2.1.2 电阻测量法

• 电阻测量法通过测量电缆的电阻值来计算电缆长度。
• 该方法无需破坏电缆结构，可以在电缆正常工作状态下进行测量。
• 电阻测量法对测量设备和工具的依赖性较强，成本较高。

2.1.3 时域测量法

• 时域测量法通过测量信号在电缆中的传播时间来计算电缆长度。
• 该方法具有较高的测量精度，但需要专门的测量设备和算法。

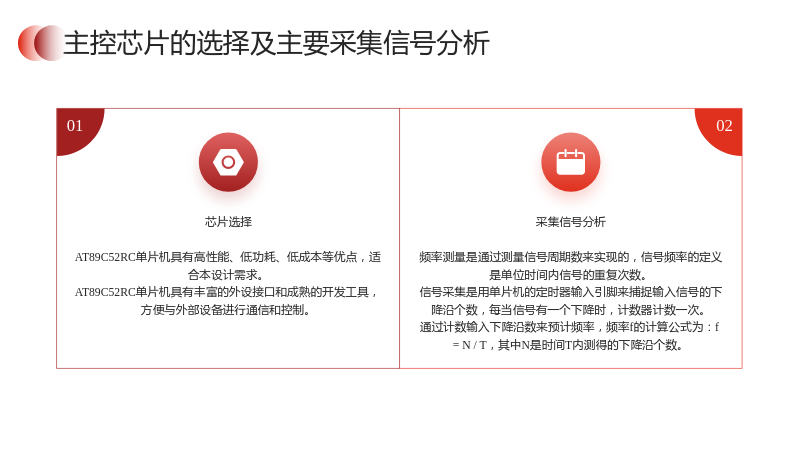

2.2 主控芯片的选择及主要采集信号分析

2.2.1 芯片选择

• AT89C52RC单片机具有高性能、低功耗、低成本等优点，适合本设计需求。
• AT89C52RC单片机具有丰富的外设接口和成熟的开发工具，方便与外部设备进行通信和控制。

2.2.2 采集信号分析

• 频率测量是通过测量信号周期数来实现的，信号频率的定义是单位时间内信号的重复次数。
• 信号采集是用单片机的定时器输入引脚来捕捉输入信号的下降沿个数，每当信号有一个下降时，计数器计数一次。
• 通过计数输入下降沿数来预计频率，频率f的计算公式为：f = N / T，其中N是时间T内测得的下降沿个数。

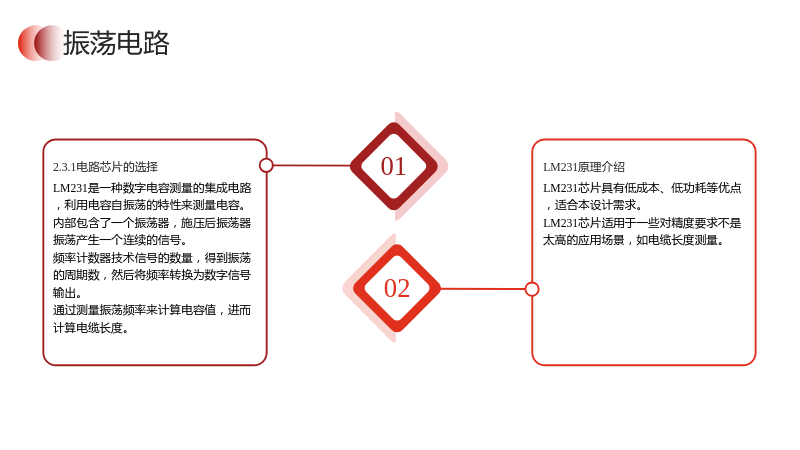

2.3 振荡电路

2.3.1电路芯片的选择

• LM231芯片具有低成本、低功耗等优点，适合本设计需求。
• LM231芯片适用于一些对精度要求不是太高的应用场景，如电缆长度测量。

2.3.2 LM231原理介绍

• LM231是一种数字电容测量的集成电路，利用电容自振荡的特性来测量电容。
• 内部包含了一个振荡器，施压后振荡器振荡产生一个连续的信号。
• 频率计数器技术信号的数量，得到振荡的周期数，然后将频率转换为数字信号输出。
• 通过测量振荡频率来计算电容值，进而计算电缆长度。

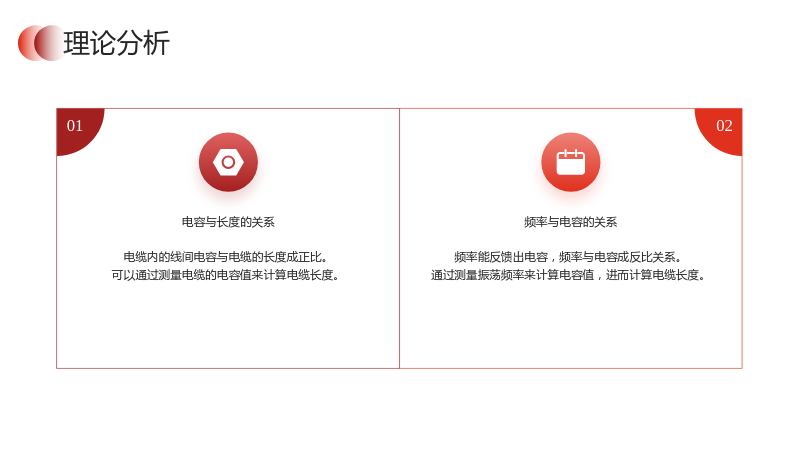

2.4 理论分析

2.4.1 电容与长度的关系

• 电缆内的线间电容与电缆的长度成正比。
• 可以通过测量电缆的电容值来计算电缆长度。

2.4.2 频率与电容的关系

• 频率能反馈出电容，频率与电容成反比关系。
• 通过测量振荡频率来计算电容值，进而计算电缆长度。

3. 电缆长度检测装置设计

3.1 装置电路总设计

3.1.1 振荡电路模块

• 振荡电路模块与微控制器的接口电路如图3-2所示，这是电压频率转换电路图。
• 主要工作为电压到频率的转换、频率测量及处理。
• 输入部分C3为虚拟电缆部分，RV1、C3用于调节输入电压，RV1用于微调输入电压的精确值。
• C1与LM231的FOUT及REF引脚相连接，用于设定内部振荡器的时间常数。
• C2、R5、C4：设定了LM231的内部振荡率。
• 输出部分R6与LM231相连接，用于限流保护，最后连接到单片机的接口，将频率信号输出到单片机，单片机可以读取这个频率信号，转换关系。

3.1.2 主控单元

• 主控单元采用AT89C52RC单片机作为核心控制芯片。
• AT89C52RC单片机具有高性能、低功耗、低成本等优点，适合本设计需求。
• AT89C52RC单片机具有丰富的外设接口和成熟的开发工具，方便与外部设备进行通信和控制。
• 主控单元负责控制整个装置的运行，包括控制LM231发射信号，接受从电缆传输回来的信号，对信号周期处理，得到频率值，计算电缆长度，控制LCD1602液晶显示屏将数据显示出来。

3.1.3 LCD模块与复位电路模块

• LCD模块用于显示电缆长度测量结果和相关信息。
• 复位电路模块用于在需要时重置整个装置。

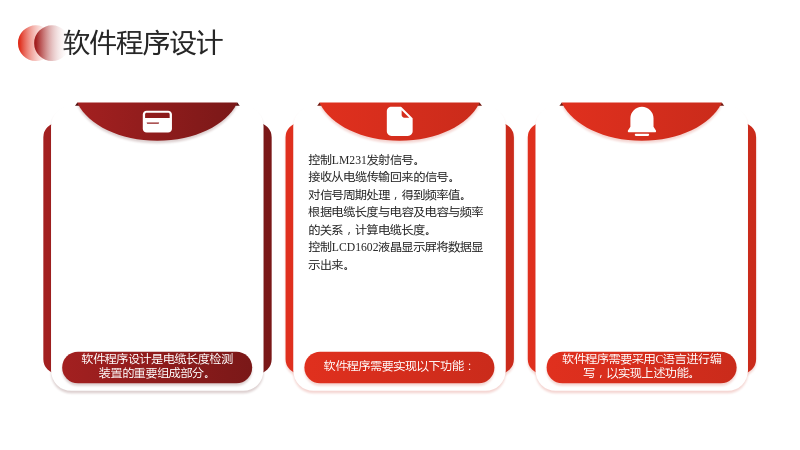

3.2 软件程序设计

• 软件程序设计是电缆长度检测装置的重要组成部分。
• 软件程序需要实现以下功能：
  • 控制LM231发射信号。
  • 接收从电缆传输回来的信号。
  • 对信号周期处理，得到频率值。
  • 根据电缆长度与电容及电容与频率的关系，计算电缆长度。
  • 控制LCD1602液晶显示屏将数据显示出来。
• 软件程序需要采用C语言进行编写，以实现上述功能。

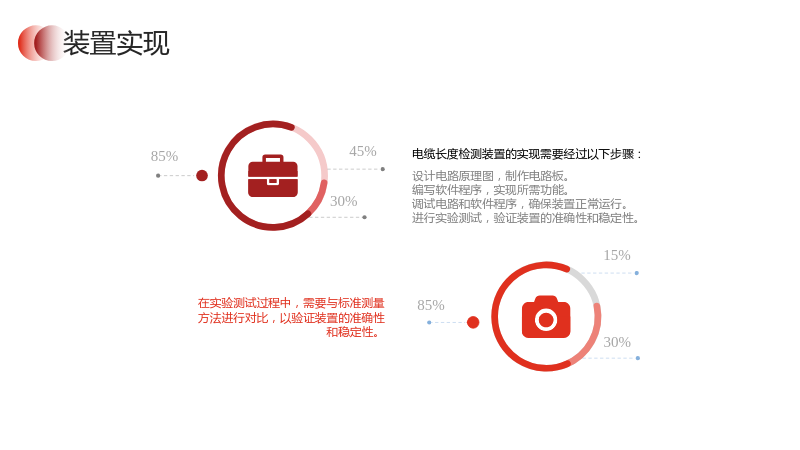

3.3 装置实现

• 电缆长度检测装置的实现需要经过以下步骤：
  • 设计电路原理图，制作电路板。
  • 编写软件程序，实现所需功能。
  • 调试电路和软件程序，确保装置正常运行。
  • 进行实验测试，验证装置的准确性和稳定性。
• 在实验测试过程中，需要与标准测量方法进行对比，以验证装置的准确性和稳定性。

4. 总结与展望

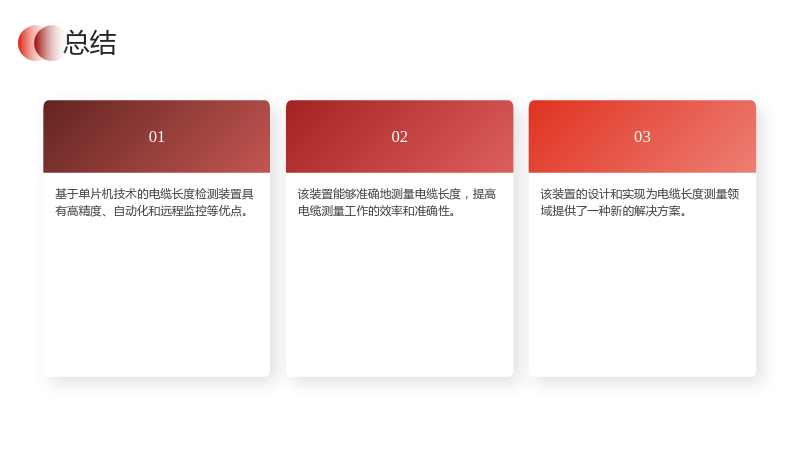

4.1 总结

• 基于单片机技术的电缆长度检测装置具有高精度、自动化和远程监控等优点。
• 该装置能够准确地测量电缆长度，提高电缆测量工作的效率和准确性。
• 该装置的设计和实现为电缆长度测量领域提供了一种新的解决方案。

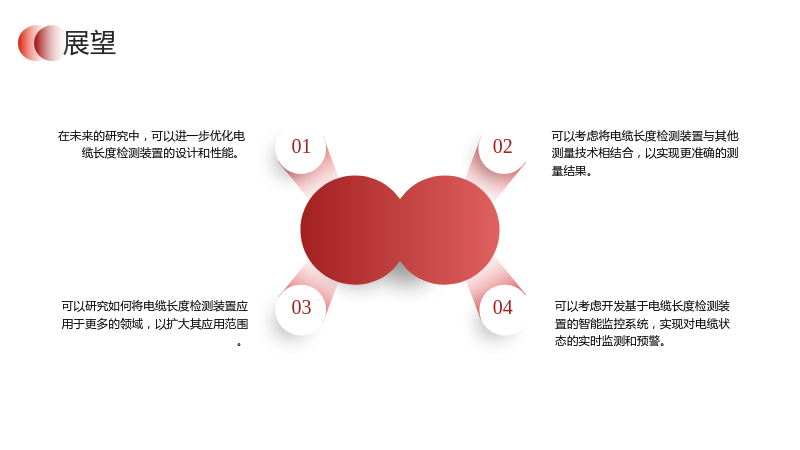

4.2 展望

• 在未来的研究中，可以进一步优化电缆长度检测装置的设计和性能。
• 可以考虑将电缆长度检测装置与其他测量技术相结合，以实现更准确的测量结果。
• 可以研究如何将电缆长度检测装置应用于更多的领域，以扩大其应用范围。
• 可以考虑开发基于电缆长度检测装置的智能监控系统，实现对电缆状态的实时监测和预警。
