"""

5083 铝合金在海水中的腐蚀行为及其阴极保护研究

1. 研究背景与意义

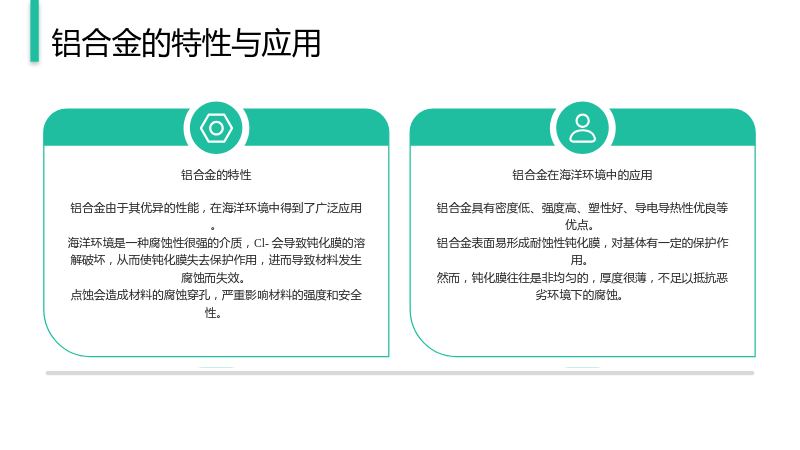

1.1 铝合金的特性与应用

1.1.1 铝合金的特性

• 铝合金具有密度低、强度高、塑性好、导电导热性优良等优点。
• 铝合金表面易形成耐蚀性钝化膜，对基体有一定的保护作用。
• 然而，钝化膜往往是非均匀的，厚度很薄，不足以抵抗恶劣环境下的腐蚀。

1.1.2 铝合金在海洋环境中的应用

• 铝合金由于其优异的性能，在海洋环境中得到了广泛应用。
• 海洋环境是一种腐蚀性很强的介质，Cl-会导致钝化膜的溶解破坏，从而使钝化膜失去保护作用，进而导致材料发生腐蚀而失效。
• 点蚀会造成材料的腐蚀穿孔，严重影响材料的强度和安全性。

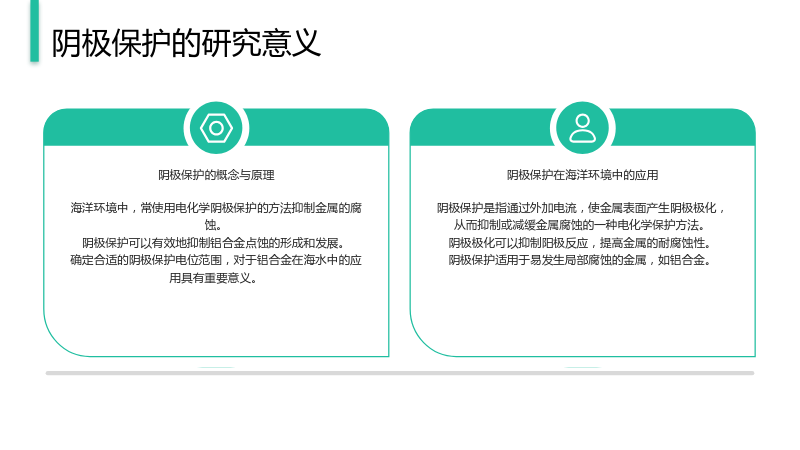

1.2 阴极保护的研究意义

1.2.1 阴极保护的概念与原理

• 阴极保护是指通过外加电流，使金属表面产生阴极极化，从而抑制或减缓金属腐蚀的一种电化学保护方法。
• 阴极极化可以抑制阳极反应，提高金属的耐腐蚀性。
• 阴极保护适用于易发生局部腐蚀的金属，如铝合金。

1.2.2 阴极保护在海洋环境中的应用

• 海洋环境中，常使用电化学阴极保护的方法抑制金属的腐蚀。
• 阴极保护可以有效地抑制铝合金点蚀的形成和发展。
• 确定合适的阴极保护电位范围，对于铝合金在海水中的应用具有重要意义。

2. 实验方法与结果

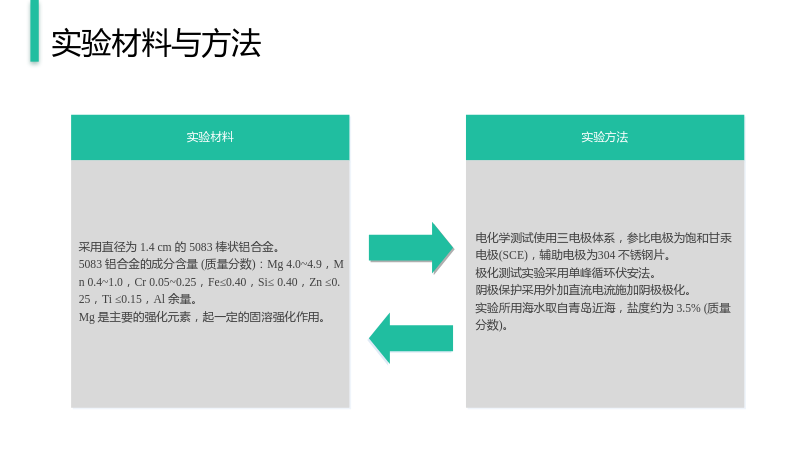

2.1 实验材料与方法

2.1.1 实验材料

• 采用直径为 1.4 cm 的 5083 棒状铝合金。
• 5083 铝合金的成分含量 (质量分数)：Mg 4.0~4.9，Mn 0.4~1.0，Cr 0.05~0.25，Fe≤0.40，Si≤ 0.40，Zn ≤0.25，Ti ≤0.15，Al 余量。
• Mg 是主要的强化元素，起一定的固溶强化作用。

2.1.2 实验方法

• 电化学测试使用三电极体系，参比电极为饱和甘汞电极(SCE)，辅助电极为304 不锈钢片。
• 极化测试实验采用单峰循环伏安法。
• 阴极保护采用外加直流电流施加阴极极化。
• 实验所用海水取自青岛近海，盐度约为 3.5% (质量分数)。

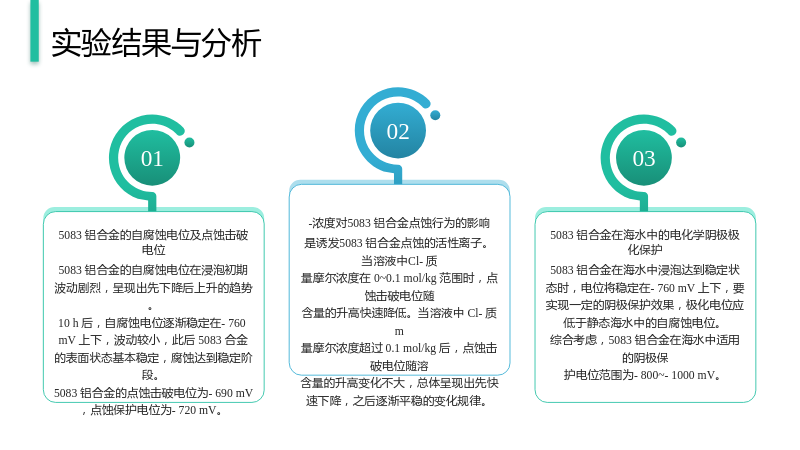

2.2 实验结果与分析

2.2.1 5083 铝合金的自腐蚀电位及点蚀击破电位

• 5083 铝合金的自腐蚀电位在浸泡初期波动剧烈，呈现出先下降后上升的趋势。
• 10 h 后，自腐蚀电位逐渐稳定在-760 mV 上下，波动较小，此后 5083 合金的表面状态基本稳定，腐蚀达到稳定阶段。
• 5083 铝合金的点蚀击破电位为-690 mV，点蚀保护电位为-720 mV。

2.2.2 -浓度对5083 铝合金点蚀行为的影响

• -是诱发5083 铝合金点蚀的活性离子。
• 当溶液中Cl-质

量摩尔浓度在 0~0.1 mol/kg 范围时，点蚀击破电位随

-含量的升高快速降低。当溶液中 Cl-质

m

量摩尔浓度超过 0.1 mol/kg 后，点蚀击破电位随溶

-含量的升高变化不大，总体呈现出先快速下降，之后逐渐平稳的变化规律。

2.2.3 5083 铝合金在海水中的电化学阴极极化保护

• 5083 铝合金在海水中浸泡达到稳定状态时，电位将稳定在-760 mV 上下，要实现一定的阴极保护效果，极化电位应低于静态海水中的自腐蚀电位。
• 综合考虑，5083 铝合金在海水中适用的阴极保

护电位范围为-800~-1000 mV。

3. 结论与展望

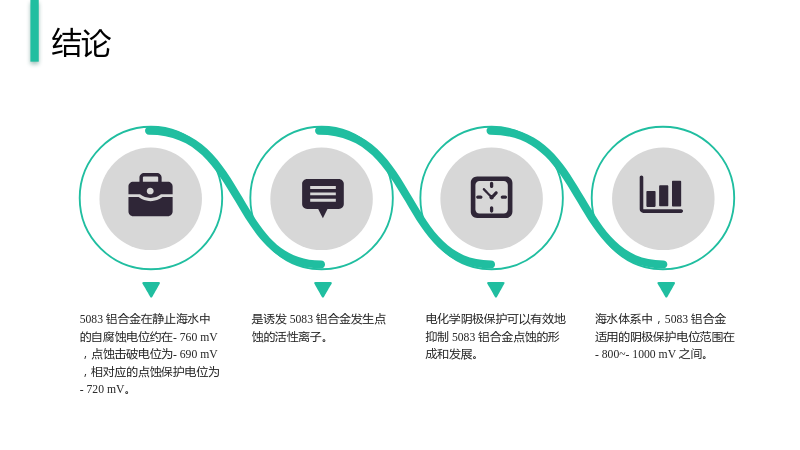

3.1 结论

• 5083 铝合金在静止海水中的自腐蚀电位约在-760 mV，点蚀击破电位为-690 mV，相对应的点蚀保护电位为-720 mV。
• -是诱发 5083 铝合金发生点蚀的活性离子。
• 电化学阴极保护可以有效地抑制 5083 铝合金点蚀的形成和发展。
• 海水体系中，5083 铝合金适用的阴极保护电位范围在-800~-1000 mV 之间。

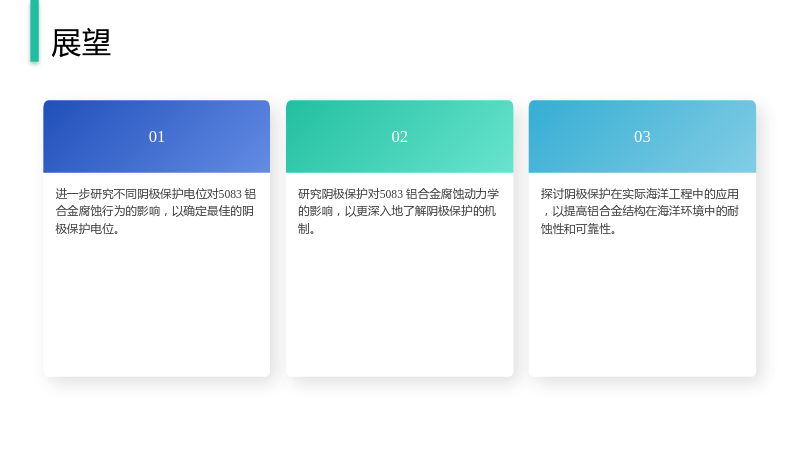

3.2 展望

• 进一步研究不同阴极保护电位对5083 铝合金腐蚀行为的影响，以确定最佳的阴极保护电位。
• 研究阴极保护对5083 铝合金腐蚀动力学的影响，以更深入地了解阴极保护的机制。
• 探讨阴极保护在实际海洋工程中的应用，以提高铝合金结构在海洋环境中的耐蚀性和可靠性。
