基于单片机的电感量测量仪设计

1. 电感量测量仪的背景与意义

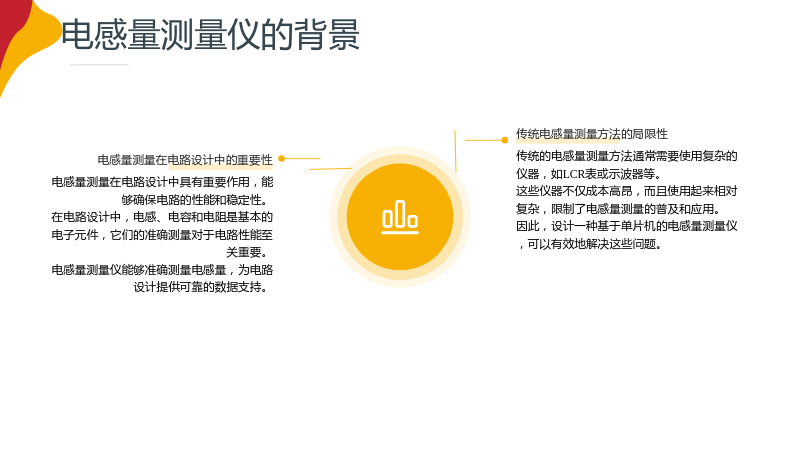

1.1 电感量测量仪的背景

1.1.1 电感量测量在电路设计中的重要性

• 电感量测量在电路设计中具有重要作用，能够确保电路的性能和稳定性。
• 在电路设计中，电感、电容和电阻是基本的电子元件，它们的准确测量对于电路性能至关重要。
• 电感量测量仪能够准确测量电感量，为电路设计提供可靠的数据支持。

1.1.2 传统电感量测量方法的局限性

• 传统的电感量测量方法通常需要使用复杂的仪器，如LCR表或示波器等。
• 这些仪器不仅成本高昂，而且使用起来相对复杂，限制了电感量测量的普及和应用。
• 因此，设计一种基于单片机的电感量测量仪，可以有效地解决这些问题。

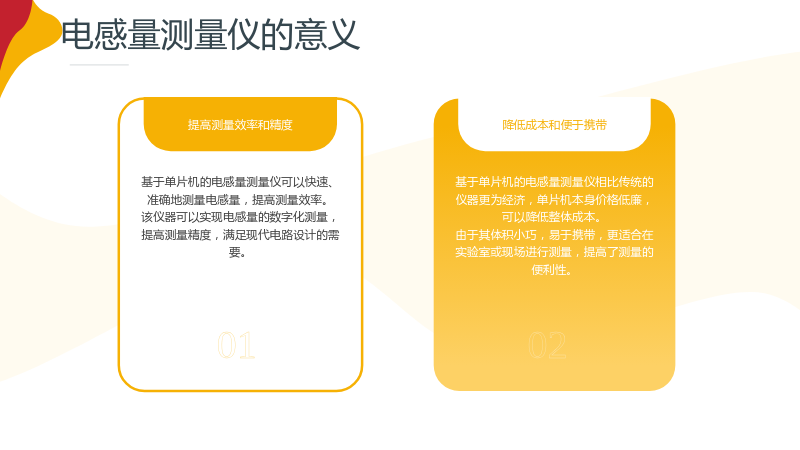

1.2 电感量测量仪的意义

1.2.1 提高测量效率和精度

• 基于单片机的电感量测量仪可以快速、准确地测量电感量，提高测量效率。
• 该仪器可以实现电感量的数字化测量，提高测量精度，满足现代电路设计的需要。

1.2.2 降低成本和便于携带

• 基于单片机的电感量测量仪相比传统的仪器更为经济，单片机本身价格低廉，可以降低整体成本。
• 由于其体积小巧，易于携带，更适合在实验室或现场进行测量，提高了测量的便利性。

2. 基于单片机的电感量测量仪总体方案设计

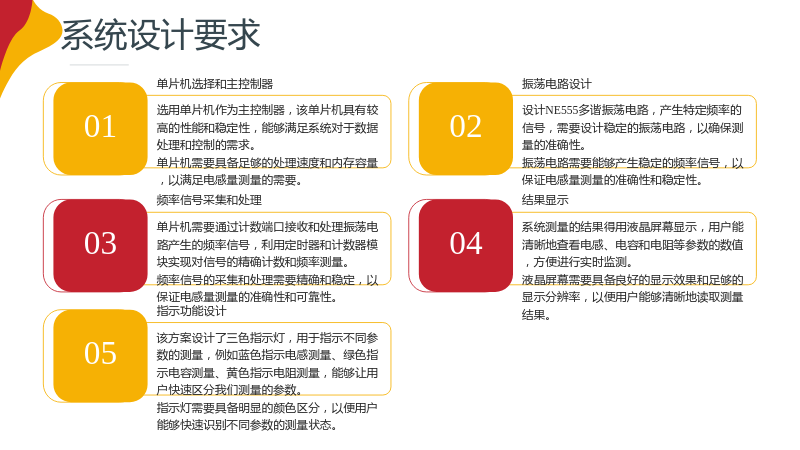

2.1 系统设计要求

2.1.1 单片机选择和主控制器

• 选用单片机作为主控制器，该单片机具有较高的性能和稳定性，能够满足系统对于数据处理和控制的需求。
• 单片机需要具备足够的处理速度和内存容量，以满足电感量测量的需要。

2.1.2 振荡电路设计

• 设计NE555多谐振荡电路，产生特定频率的信号，需要设计稳定的振荡电路，以确保测量的准确性。
• 振荡电路需要能够产生稳定的频率信号，以保证电感量测量的准确性和稳定性。

2.1.3 频率信号采集和处理

• 单片机需要通过计数端口接收和处理振荡电路产生的频率信号，利用定时器和计数器模块实现对信号的精确计数和频率测量。
• 频率信号的采集和处理需要精确和稳定，以保证电感量测量的准确性和可靠性。

2.1.4 结果显示

• 系统测量的结果得用液晶屏幕显示，用户能清晰地查看电感、电容和电阻等参数的数值，方便进行实时监测。
• 液晶屏幕需要具备良好的显示效果和足够的显示分辨率，以便用户能够清晰地读取测量结果。

2.1.5 指示功能设计

• 该方案设计了三色指示灯，用于指示不同参数的测量，例如蓝色指示电感测量、绿色指示电容测量、黄色指示电阻测量，能够让用户快速区分我们测量的参数。
• 指示灯需要具备明显的颜色区分，以便用户能够快速识别不同参数的测量状态。

2.2 系统整体方案

2.2.1 单片机主控电路

• 单片机主控电路一般负责系统的数据处理，同时也包括算出计算结果、控制液晶显示屏的显示和指示灯等功能。
• 单片机需要具备足够的处理速度和内存容量，以满足电感量测量的需要。

2.2.2 RC振荡电路（测量电容和电感）

• RC振荡电路一般用于测量电容和电感。
• 通过RC振荡电路，可以让系统产生特定频率的信号，并且可以用单片机对其计数，然后去实现各参数的测量。

2.2.3 电容三点式振荡电路（测量电感）

• 电容三点式振荡电路它的作用主要是测量电感。
• 该电路通过电容与电感发生谐振，当谐振频率与系统频率相同的时候，电路发生共振，从而测得电感值。

2.2.4 多路选择器

• 多路选择器就是将不同的信号引入单片机输入端口，从而实现电阻、电容以及电感的切换。
• 多路选择器需要能够快速、准确地切换不同的信号，以实现对不同参数的测量。

2.2.5 液晶显示电路

• 液晶显示电路就是将输出结果显示在屏幕上。
• 液晶屏幕需要具备良好的显示效果和足够的显示分辨率，以便用户能够清晰地读取测量结果。

2.2.6 按键电路

• 按键电路的功能主要集中在启动测量和选择测量这两方面。
• 按键电路需要具备良好的按键反馈，以便用户能够准确地启动和选择测量。

2.2.7 指示灯电路

• 最后指示灯电路就是用三种不同颜色的灯去表示我们的待测量，使我们的测试结果更显而易见。
• 指示灯需要具备明显的颜色区分，以便用户能够快速识别不同参数的测量状态。

2.3 选型方案论证

2.3.1 主控芯片的选型

• 方案一：本课题采用Arduino单片机实现。Arduino单片机具有开发简单、易学易用的特点，拥有丰富的开发资源和社区支持，对于初学者来说是一个很好的选择。
• 方案二：本课题采用STC89C52单片机实现。STC89C52是一个低功耗,高性能的51内核的CMOS 8位单片机，具有在线编程功能，使用简单且价格非常低廉。

2.3.2 电感测量方案的选型

• 方案一：采用电容三点式振荡电路测量电感。该电路通过电容与电感发生谐振，当谐振频率与系统频率相同的时候，电路发生共振，从而测得电感值。
• 方案二：采用多谐振荡电路测量电感。通过多谐振荡电路产生特定频率的信号，然后利用单片机的计数端口接收和处理该信号，从而实现对电感值的测量。

2.3.3 电阻电容测量档案的选型

• 方案一：采用LCR测量仪测量电阻和电容。LCR测量仪可以同时测量电阻、电容和电感，具有较高的测量精度。
• 方案二：采用电容三点式振荡电路测量电容，采用多谐振荡电路测量电阻。通过不同的测量方案，实现对电阻和电容的测量。

2.3.4 液晶显示屏的选型

• 方案一：采用LCD显示屏。LCD显示屏具有较好的显示效果和足够的显示分辨率，可以清晰地显示测量结果。
• 方案二：采用LED显示屏。LED显示屏具有较低的成本和较高的可靠性，可以满足测量仪的显示需求。

2.3.5 谐振芯片的选型

• 方案一：采用NE555芯片作为谐振芯片。NE555芯片具有稳定的振荡性能和易于控制的特性，可以满足测量仪的谐振需求。
• 方案二：采用LM555芯片作为谐振芯片。LM555芯片具有更高的稳定性和可靠性，可以提高测量仪的测量准确性和稳定性。

3. 基于单片机的电感量测量仪硬件设计

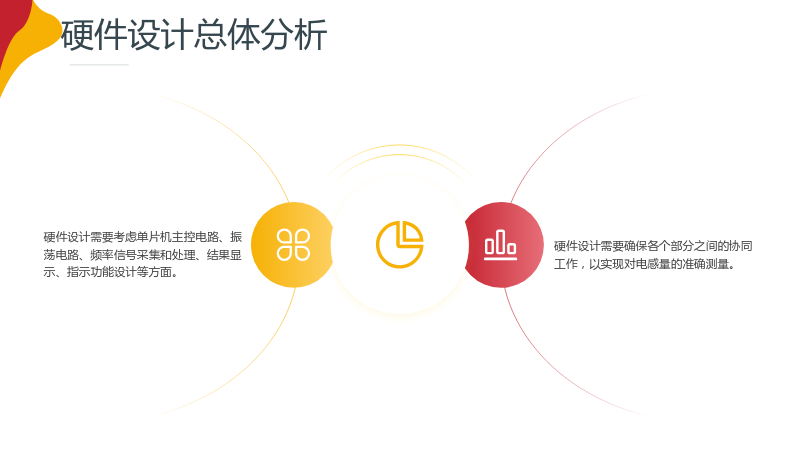

3.1 硬件设计总体分析

• 硬件设计需要考虑单片机主控电路、振荡电路、频率信号采集和处理、结果显示、指示功能设计等方面。
• 硬件设计需要确保各个部分之间的协同工作，以实现对电感量的准确测量。

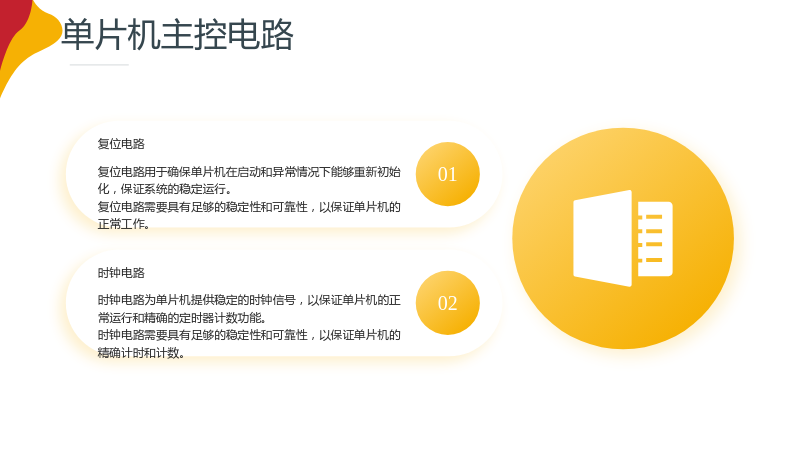

3.2 单片机主控电路

3.2.1 复位电路

• 复位电路用于确保单片机在启动和异常情况下能够重新初始化，保证系统的稳定运行。
• 复位电路需要具有足够的稳定性和可靠性，以保证单片机的正常工作。

3.2.2 时钟电路

• 时钟电路为单片机提供稳定的时钟信号，以保证单片机的正常运行和精确的定时器计数功能。
• 时钟电路需要具有足够的稳定性和可靠性，以保证单片机的精确计时和计数。

3.3 电容测量电路

• 电容测量电路用于实现对电容量的测量，需要设计稳定的振荡电路和频率信号处理电路。
• 电容测量电路需要能够准确地测量电容值，以满足电路设计的需要。

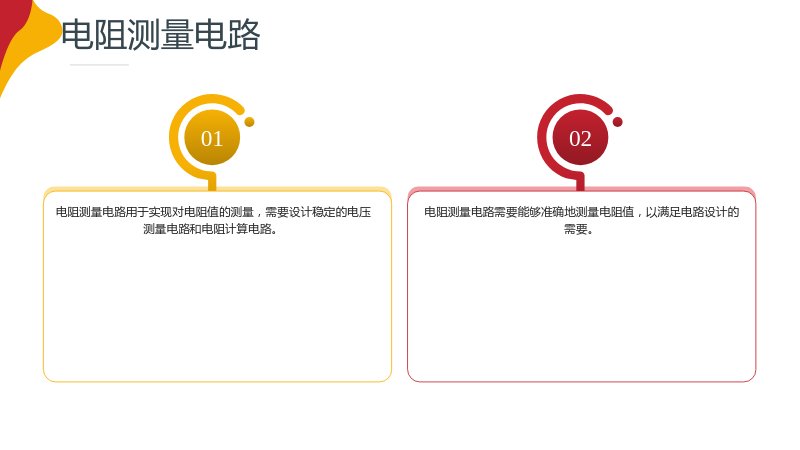

3.4 电阻测量电路

• 电阻测量电路用于实现对电阻值的测量，需要设计稳定的电压测量电路和电阻计算电路。
• 电阻测量电路需要能够准确地测量电阻值，以满足电路设计的需要。

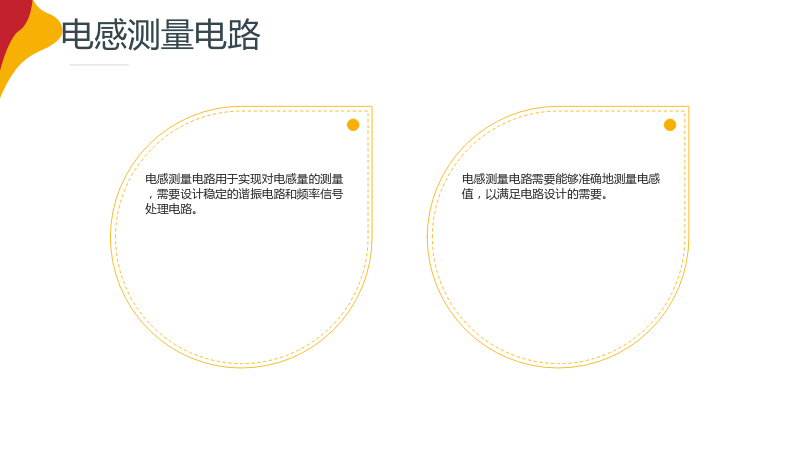

3.5 电感测量电路

• 电感测量电路用于实现对电感量的测量，需要设计稳定的谐振电路和频率信号处理电路。
• 电感测量电路需要能够准确地测量电感值，以满足电路设计的需要。

3.6 多路选择器电路

• 多路选择器电路用于实现对不同参数的切换，需要设计稳定的信号切换电路和信号隔离电路。
• 多路选择器电路需要能够快速、准确地切换不同的信号，以实现对不同参数的测量。

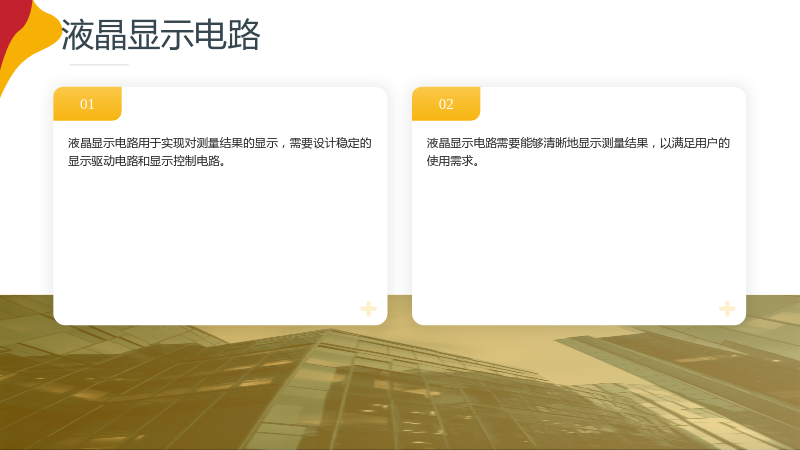

3.7 液晶显示电路

• 液晶显示电路用于实现对测量结果的显示，需要设计稳定的显示驱动电路和显示控制电路。
• 液晶显示电路需要能够清晰地显示测量结果，以满足用户的使用需求。

3.8 本章小结

• 硬件设计是电感量测量仪的核心部分，需要充分考虑各个电路的稳定性和可靠性，以实现对电感量的准确测量。
• 硬件设计需要充分考虑电路的协同工作，以实现对不同参数的测量和显示。

4. 基于单片机的电感量测量仪软件设计

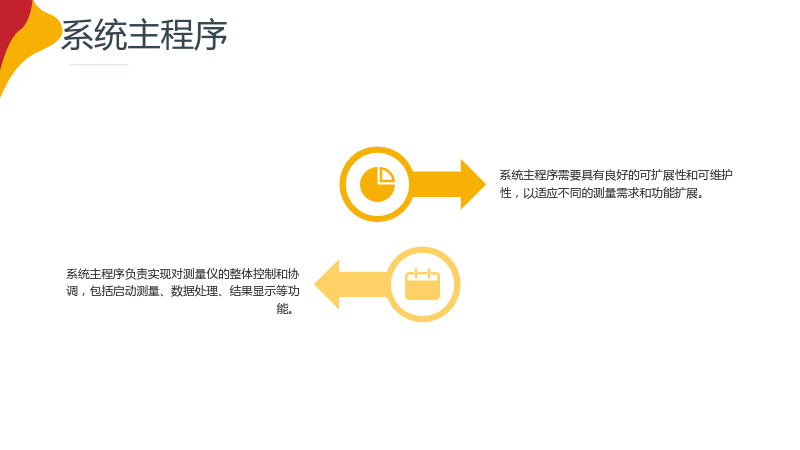

4.1 系统主程序

• 系统主程序负责实现对测量仪的整体控制和协调，包括启动测量、数据处理、结果显示等功能。
• 系统主程序需要具有良好的可扩展性和可维护性，以适应不同的测量需求和功能扩展。

4.2 频率计算子程序

• 频率计算子程序负责实现对测量信号的频率计算，以得到电感、电容和电阻等参数的值。
• 频率计算子程序需要具有良好的稳定性和准确性，以满足测量仪的测量需求。

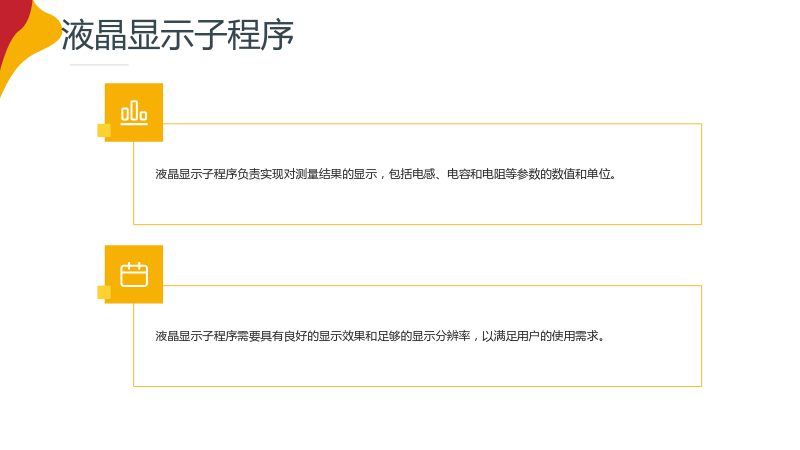

4.3 液晶显示子程序

• 液晶显示子程序负责实现对测量结果的显示，包括电感、电容和电阻等参数的数值和单位。
• 液晶显示子程序需要具有良好的显示效果和足够的显示分辨率，以满足用户的使用需求。

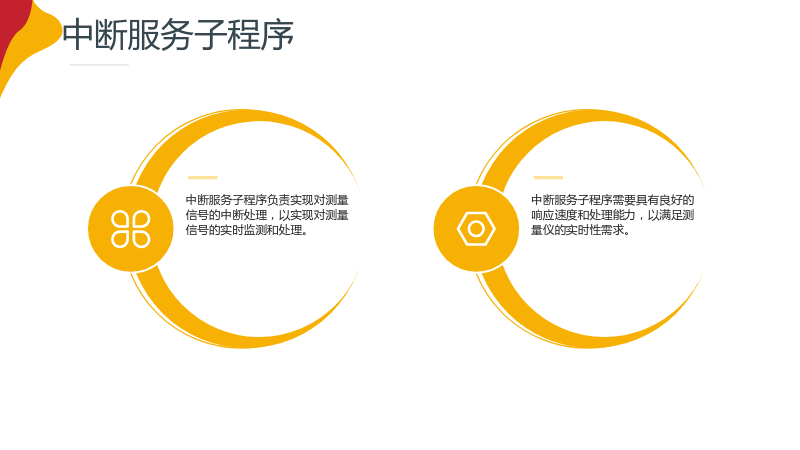

4.4 中断服务子程序

• 中断服务子程序负责实现对测量信号的中断处理，以实现对测量信号的实时监测和处理。
• 中断服务子程序需要具有良好的响应速度和处理能力，以满足测量仪的实时性需求。

4.5 本章小结

• 软件设计是电感量测量仪的重要部分，需要充分考虑程序的稳定性和准确性，以实现对电感量的准确测量。
• 软件设计需要充分考虑程序的可扩展性和可维护性，以适应不同的测量需求和功能扩展。

5. 系统调试及测试结果分析

5.1 系统调试

5.1.1 硬件调试

• 硬件调试需要对各个电路进行逐一测试，包括电路的稳定性和可靠性。
• 硬件调试需要对电路进行调整和优化，以实现对电感量的准确测量。
