饮料灌装机供瓶机构的设计

1. 研究背景与意义

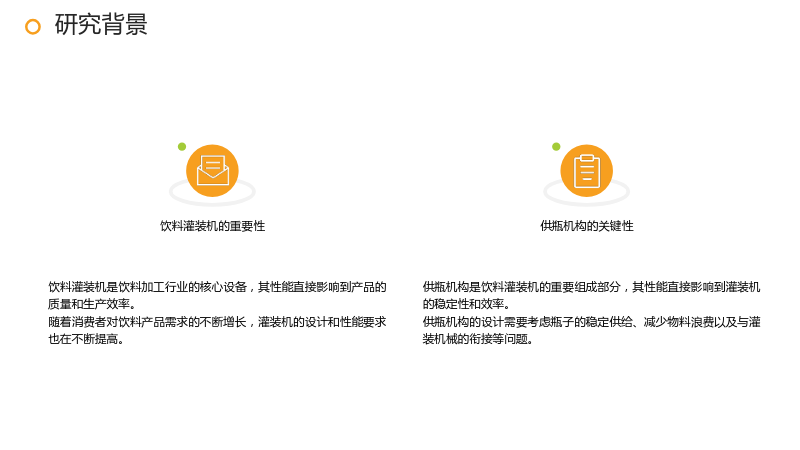

1.1 研究背景

1.1.1 饮料灌装机的重要性

• 饮料灌装机是饮料加工行业的核心设备，其性能直接影响到产品的质量和生产效率。
• 随着消费者对饮料产品需求的不断增长，灌装机的设计和性能要求也在不断提高。

1.1.2 供瓶机构的关键性

• 供瓶机构是饮料灌装机的重要组成部分，其性能直接影响到灌装机的稳定性和效率。
• 供瓶机构的设计需要考虑瓶子的稳定供给、减少物料浪费以及与灌装机械的衔接等问题。

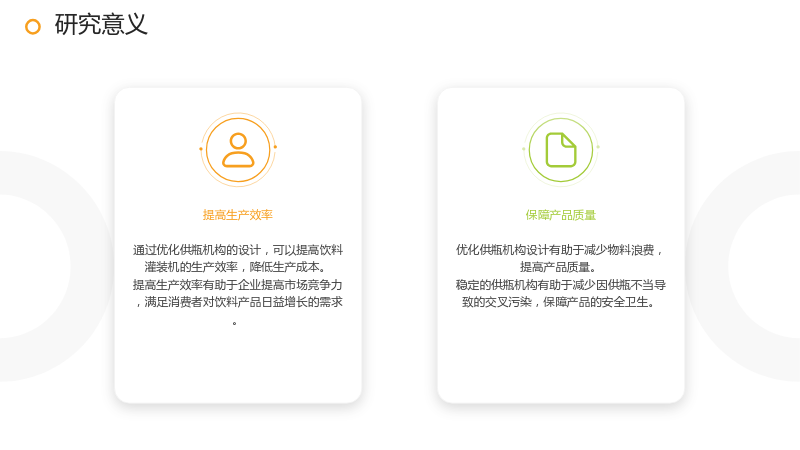

1.2 研究意义

1.2.1 提高生产效率

• 通过优化供瓶机构的设计，可以提高饮料灌装机的生产效率，降低生产成本。
• 提高生产效率有助于企业提高市场竞争力，满足消费者对饮料产品日益增长的需求。

1.2.2 保障产品质量

• 优化供瓶机构设计有助于减少物料浪费，提高产品质量。
• 稳定的供瓶机构有助于减少因供瓶不当导致的交叉污染，保障产品的安全卫生。

2. 总体方案设计

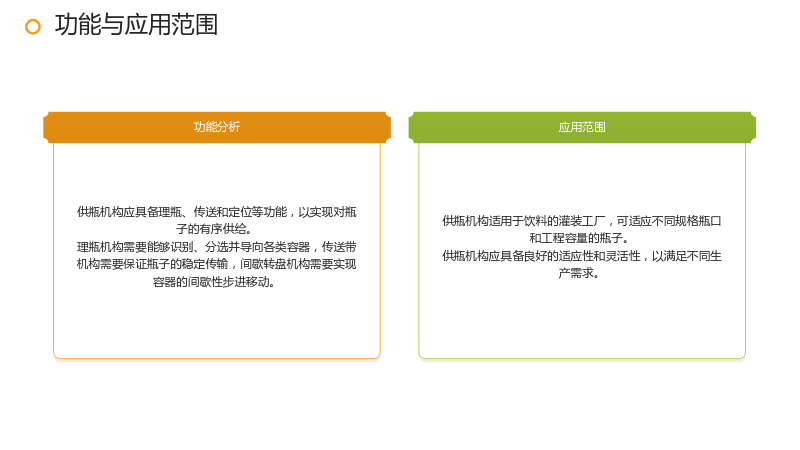

2.1 功能与应用范围

2.1.1 功能分析

• 供瓶机构应具备理瓶、传送和定位等功能，以实现对瓶子的有序供给。
• 理瓶机构需要能够识别、分选并导向各类容器，传送带机构需要保证瓶子的稳定传输，间歇转盘机构需要实现容器的间歇性步进移动。

2.1.2 应用范围

• 供瓶机构适用于饮料的灌装工厂，可适应不同规格瓶口和工程容量的瓶子。
• 供瓶机构应具备良好的适应性和灵活性，以满足不同生产需求。

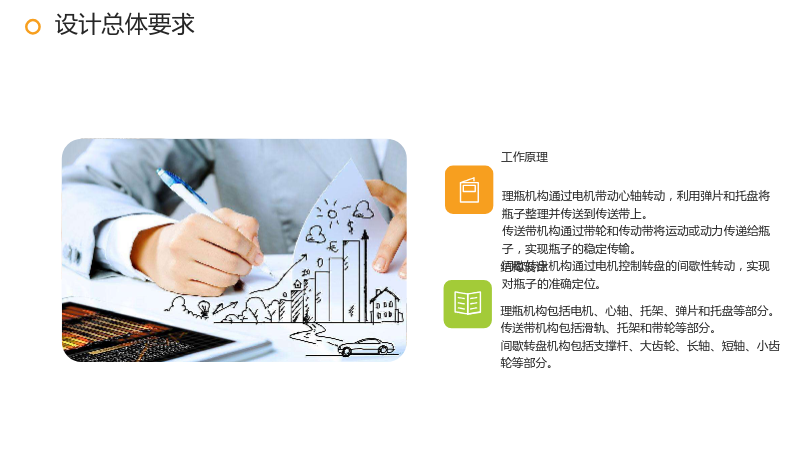

2.2 设计总体要求

2.2.1 工作原理

• 理瓶机构通过电机带动心轴转动，利用弹片和托盘将瓶子整理并传送到传送带上。
• 传送带机构通过带轮和传动带将运动或动力传递给瓶子，实现瓶子的稳定传输。
• 间歇转盘机构通过电机控制转盘的间歇性转动，实现对瓶子的准确定位。

2.2.2 结构设计

• 理瓶机构包括电机、心轴、托架、弹片和托盘等部分。
• 传送带机构包括滑轨、托架和带轮等部分。
• 间歇转盘机构包括支撑杆、大齿轮、长轴、短轴、小齿轮等部分。

3. 理瓶机构的设计计算

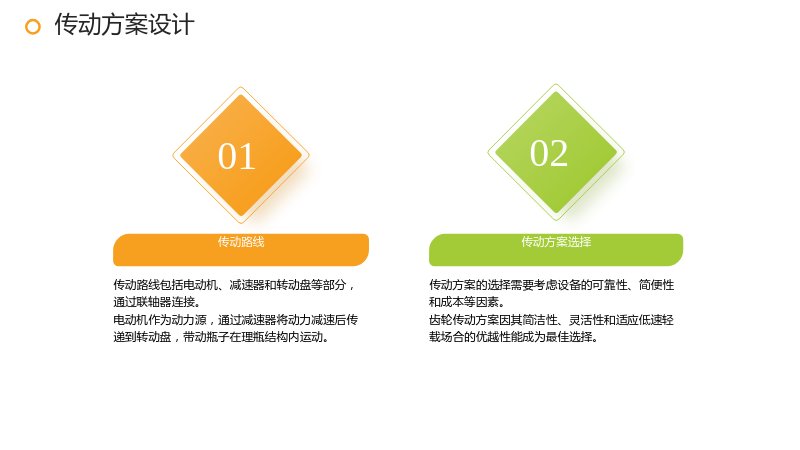

3.1 传动方案设计

3.1.1 传动路线

• 传动路线包括电动机、减速器和转动盘等部分，通过联轴器连接。
• 电动机作为动力源，通过减速器将动力减速后传递到转动盘，带动瓶子在理瓶结构内运动。

3.1.2 传动方案选择

• 传动方案的选择需要考虑设备的可靠性、简便性和成本等因素。
• 齿轮传动方案因其简洁性、灵活性和适应低速轻载场合的优越性能成为最佳选择。

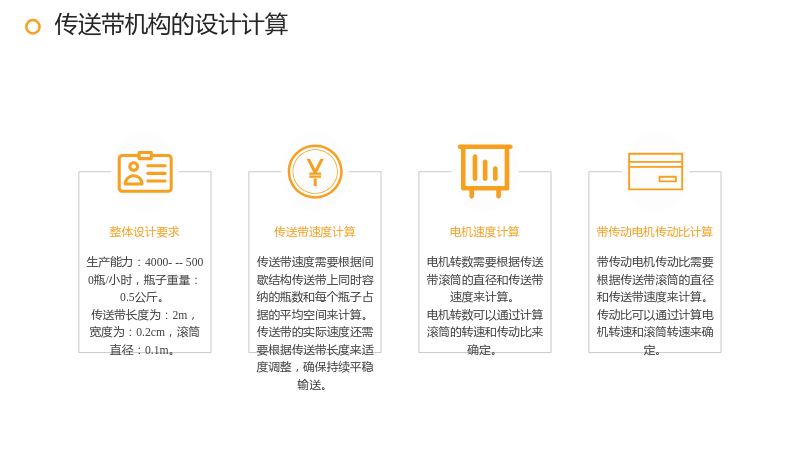

3.2 传送带机构的设计计算

3.2.1 整体设计要求

• 生产能力：4000---5000瓶/小时，瓶子重量：0.5公斤。
• 传送带长度为：2m，宽度为：0.2cm，滚筒直径：0.1m。

3.2.2 传送带速度计算

• 传送带速度需要根据间歇结构传送带上同时容纳的瓶数和每个瓶子占据的平均空间来计算。
• 传送带的实际速度还需要根据传送带长度来适度调整，确保持续平稳输送。

3.2.3 电机速度计算

• 电机转数需要根据传送带滚筒的直径和传送带速度来计算。
• 电机转数可以通过计算滚筒的转速和传动比来确定。

3.2.4 带传动电机传动比计算

• 带传动电机传动比需要根据传送带滚筒的直径和传送带速度来计算。
• 传动比可以通过计算电机转速和滚筒转速来确定。

4. 灌装机构的设计计算

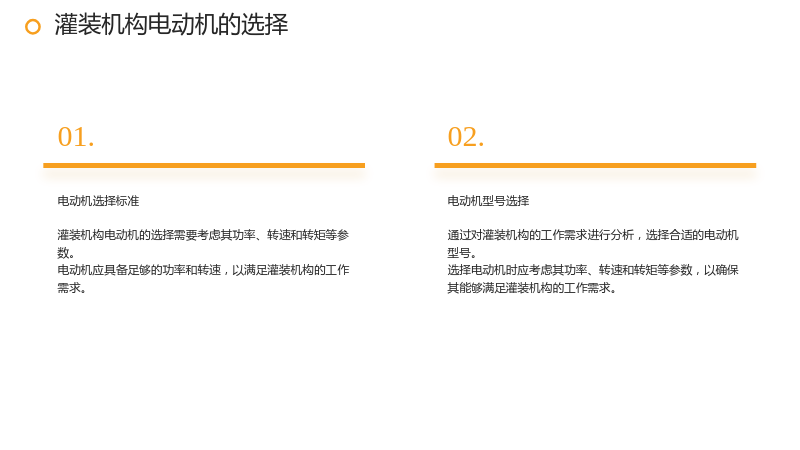

4.1 灌装机构电动机的选择

4.1.1 电动机选择标准

• 灌装机构电动机的选择需要考虑其功率、转速和转矩等参数。
• 电动机应具备足够的功率和转速，以满足灌装机构的工作需求。

4.1.2 电动机型号选择

• 通过对灌装机构的工作需求进行分析，选择合适的电动机型号。
• 选择电动机时应考虑其功率、转速和转矩等参数，以确保其能够满足灌装机构的工作需求。

4.2 灌装机构各轴转速、转矩

4.2.1 转速计算

• 灌装机构各轴的转速需要根据其工作需求和传动比来计算。
• 转速计算需要考虑电动机转速和传动比等因素。

4.2.2 转矩计算

• 灌装机构各轴的转矩需要根据其工作需求和功率来计算。
• 转矩计算需要考虑轴的功率和转速等因素。

5. 结论与展望

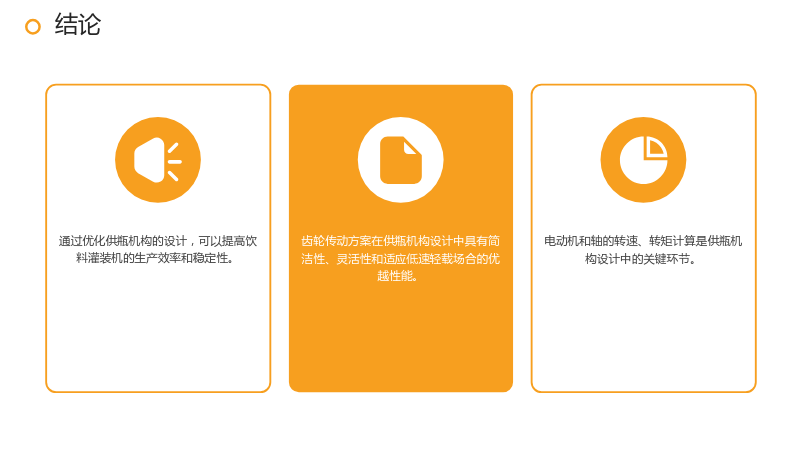

5.1 结论

• 通过优化供瓶机构的设计，可以提高饮料灌装机的生产效率和稳定性。
• 齿轮传动方案在供瓶机构设计中具有简洁性、灵活性和适应低速轻载场合的优越性能。
• 电动机和轴的转速、转矩计算是供瓶机构设计中的关键环节。

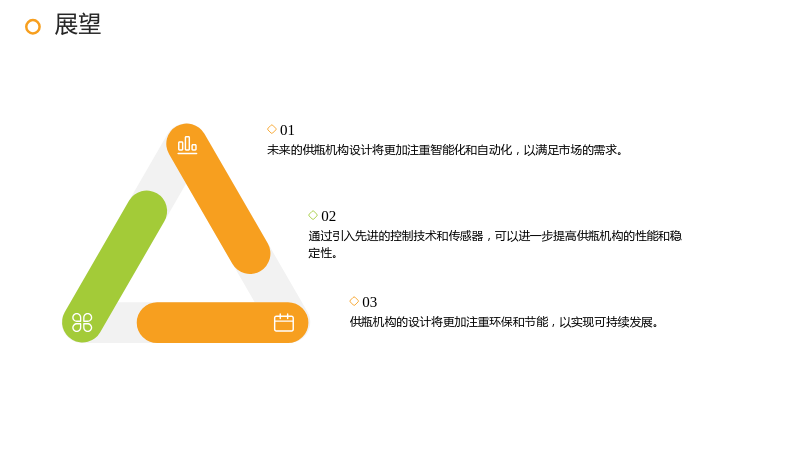

5.2 展望

• 未来的供瓶机构设计将更加注重智能化和自动化，以满足市场的需求。
• 通过引入先进的控制技术和传感器，可以进一步提高供瓶机构的性能和稳定性。
• 供瓶机构的设计将更加注重环保和节能，以实现可持续发展。
