控制阀的类型

1. 控制阀概述

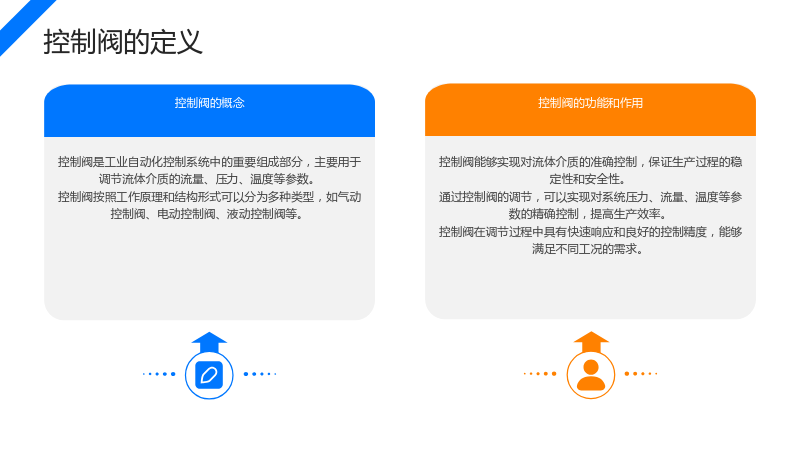

1.1 控制阀的定义

1.1.1 控制阀的概念

• 控制阀是工业自动化控制系统中的重要组成部分，主要用于调节流体介质的流量、压力、温度等参数。
• 控制阀按照工作原理和结构形式可以分为多种类型，如气动控制阀、电动控制阀、液动控制阀等。

1.1.2 控制阀的功能和作用

• 控制阀能够实现对流体介质的准确控制，保证生产过程的稳定性和安全性。
• 通过控制阀的调节，可以实现对系统压力、流量、温度等参数的精确控制，提高生产效率。
• 控制阀在调节过程中具有快速响应和良好的控制精度，能够满足不同工况的需求。

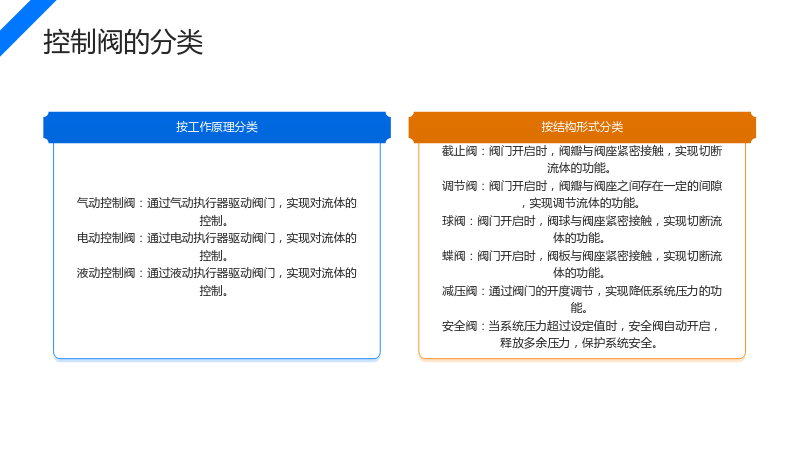

1.2 控制阀的分类

1.2.1 按工作原理分类

• 气动控制阀：通过气动执行器驱动阀门，实现对流体的控制。
• 电动控制阀：通过电动执行器驱动阀门，实现对流体的控制。
• 液动控制阀：通过液动执行器驱动阀门，实现对流体的控制。

1.2.2 按结构形式分类

• 截止阀：阀门开启时，阀瓣与阀座紧密接触，实现切断流体的功能。
• 调节阀：阀门开启时，阀瓣与阀座之间存在一定的间隙，实现调节流体的功能。
• 球阀：阀门开启时，阀球与阀座紧密接触，实现切断流体的功能。
• 蝶阀：阀门开启时，阀板与阀座紧密接触，实现切断流体的功能。
• 减压阀：通过阀门的开度调节，实现降低系统压力的功能。
• 安全阀：当系统压力超过设定值时，安全阀自动开启，释放多余压力，保护系统安全。

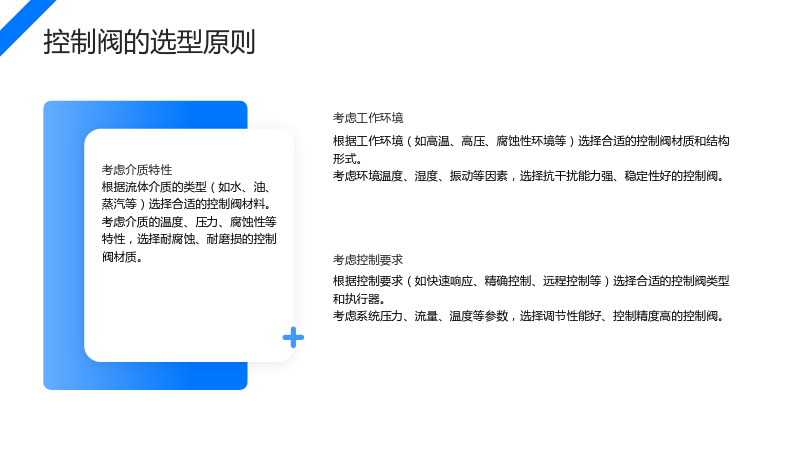

1.3 控制阀的选型原则

1.3.1 考虑介质特性

• 根据流体介质的类型（如水、油、蒸汽等）选择合适的控制阀材料。
• 考虑介质的温度、压力、腐蚀性等特性，选择耐腐蚀、耐磨损的控制阀材质。

1.3.2 考虑工作环境

• 根据工作环境（如高温、高压、腐蚀性环境等）选择合适的控制阀材质和结构形式。
• 考虑环境温度、湿度、振动等因素，选择抗干扰能力强、稳定性好的控制阀。

1.3.3 考虑控制要求

• 根据控制要求（如快速响应、精确控制、远程控制等）选择合适的控制阀类型和执行器。
• 考虑系统压力、流量、温度等参数，选择调节性能好、控制精度高的控制阀。

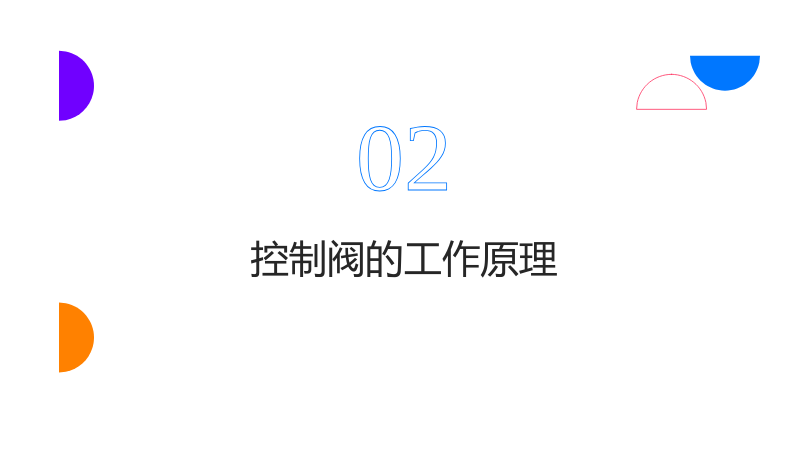

2. 控制阀的工作原理

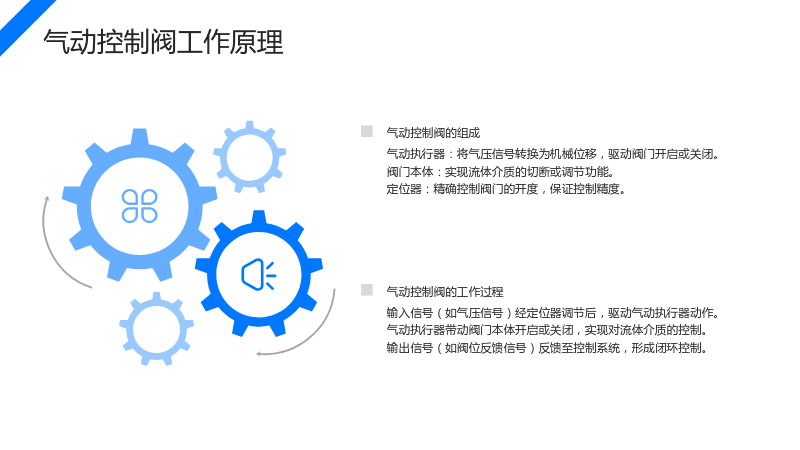

2.1 气动控制阀工作原理

2.1.1 气动控制阀的组成

• 气动执行器：将气压信号转换为机械位移，驱动阀门开启或关闭。
• 阀门本体：实现流体介质的切断或调节功能。
• 定位器：精确控制阀门的开度，保证控制精度。

2.1.2 气动控制阀的工作过程

• 输入信号（如气压信号）经定位器调节后，驱动气动执行器动作。
• 气动执行器带动阀门本体开启或关闭，实现对流体介质的控制。
• 输出信号（如阀位反馈信号）反馈至控制系统，形成闭环控制。

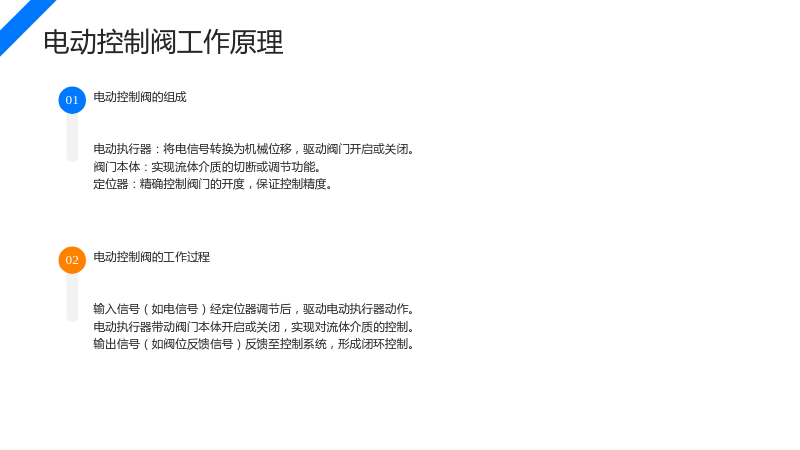

2.2 电动控制阀工作原理

2.2.1 电动控制阀的组成

• 电动执行器：将电信号转换为机械位移，驱动阀门开启或关闭。
• 阀门本体：实现流体介质的切断或调节功能。
• 定位器：精确控制阀门的开度，保证控制精度。

2.2.2 电动控制阀的工作过程

• 输入信号（如电信号）经定位器调节后，驱动电动执行器动作。
• 电动执行器带动阀门本体开启或关闭，实现对流体介质的控制。
• 输出信号（如阀位反馈信号）反馈至控制系统，形成闭环控制。

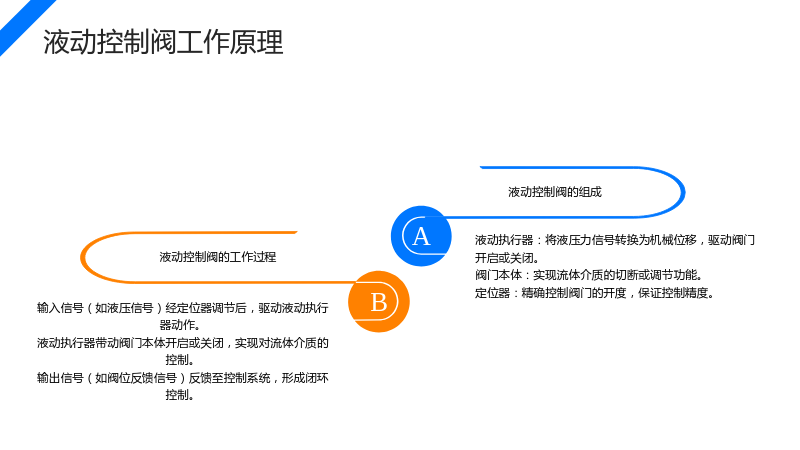

2.3 液动控制阀工作原理

2.3.1 液动控制阀的组成

• 液动执行器：将液压力信号转换为机械位移，驱动阀门开启或关闭。
• 阀门本体：实现流体介质的切断或调节功能。
• 定位器：精确控制阀门的开度，保证控制精度。

2.3.2 液动控制阀的工作过程

• 输入信号（如液压信号）经定位器调节后，驱动液动执行器动作。
• 液动执行器带动阀门本体开启或关闭，实现对流体介质的控制。
• 输出信号（如阀位反馈信号）反馈至控制系统，形成闭环控制。

3. 控制阀的应用领域

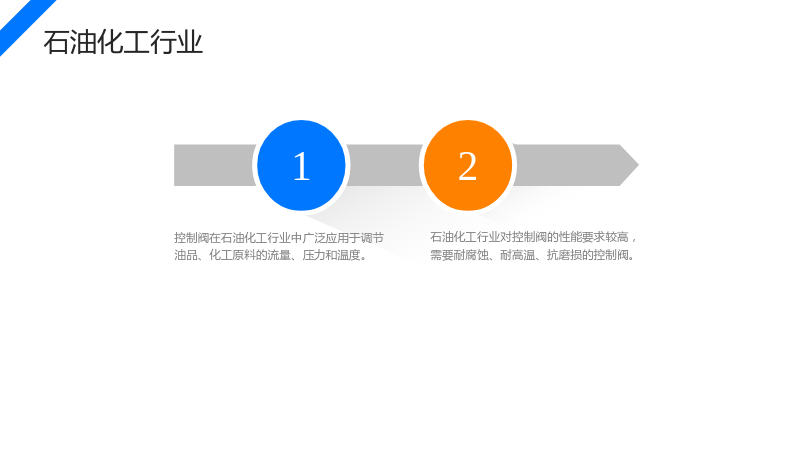

3.1 石油化工行业

• 控制阀在石油化工行业中广泛应用于调节油品、化工原料的流量、压力和温度。
• 石油化工行业对控制阀的性能要求较高，需要耐腐蚀、耐高温、抗磨损的控制阀。

3.2 电力行业

• 控制阀在电力行业中主要用于调节锅炉水、蒸汽、空气等介质的流量和压力。
• 电力行业对控制阀的快速响应和精确控制性能有较高要求，以保证设备安全运行。

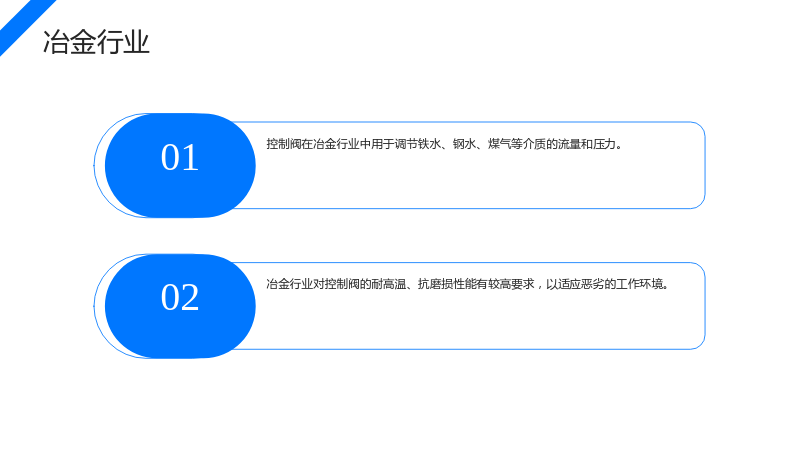

3.3 冶金行业

• 控制阀在冶金行业中用于调节铁水、钢水、煤气等介质的流量和压力。
• 冶金行业对控制阀的耐高温、抗磨损性能有较高要求，以适应恶劣的工作环境。

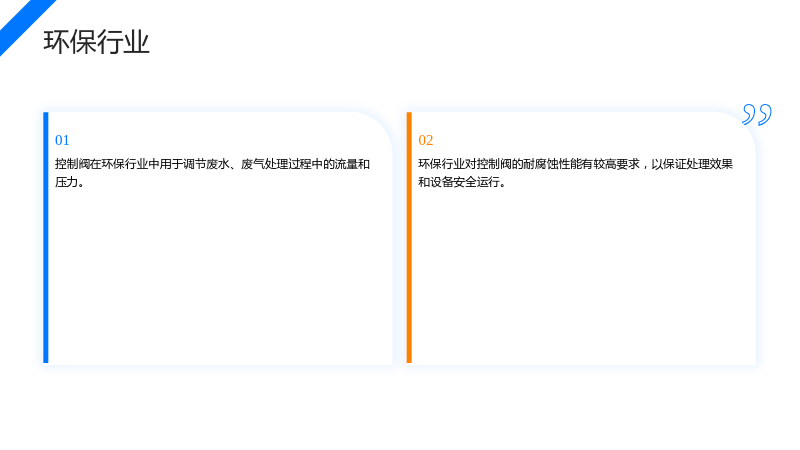

3.4 环保行业

• 控制阀在环保行业中用于调节废水、废气处理过程中的流量和压力。
• 环保行业对控制阀的耐腐蚀性能有较高要求，以保证处理效果和设备安全运行。

3.5 食品饮料行业

• 控制阀在食品饮料行业中用于调节液体、气体等介质的流量和压力。
• 食品饮料行业对控制阀的卫生性能和耐腐蚀性能有较高要求，以保证产品质量和安全。

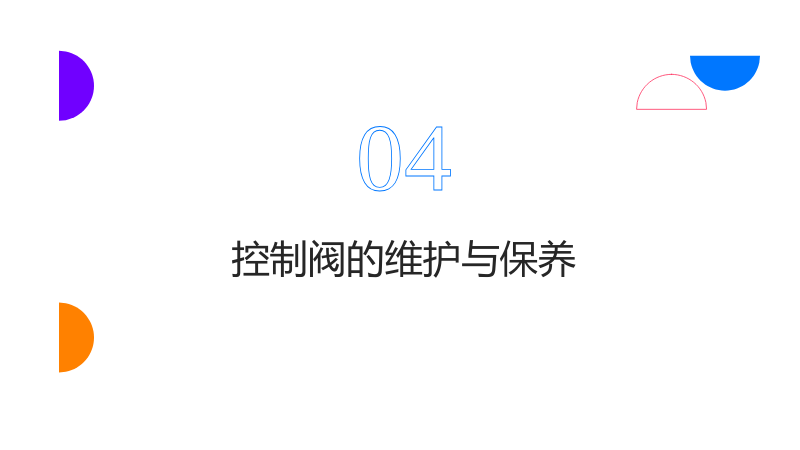

4. 控制阀的维护与保养

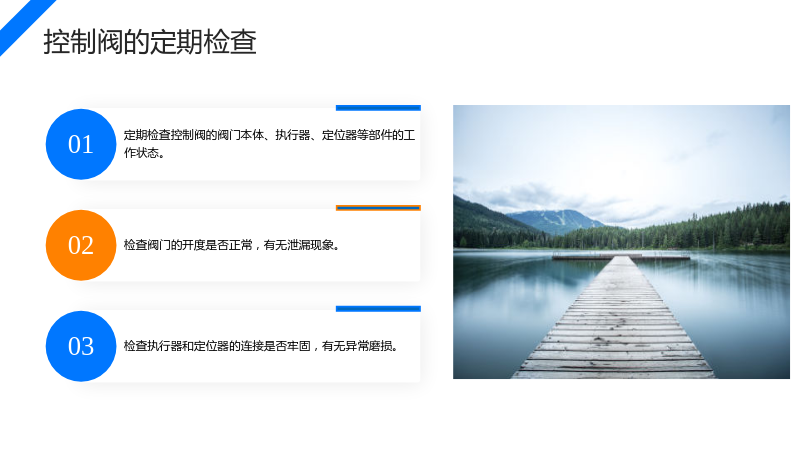

4.1 控制阀的定期检查

• 定期检查控制阀的阀门本体、执行器、定位器等部件的工作状态。
• 检查阀门的开度是否正常，有无泄漏现象。
• 检查执行器和定位器的连接是否牢固，有无异常磨损。

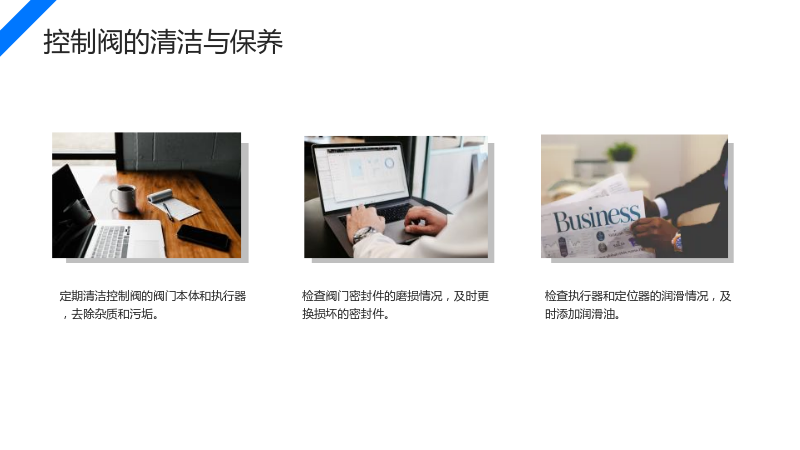

4.2 控制阀的清洁与保养

• 定期清洁控制阀的阀门本体和执行器，去除杂质和污垢。
• 检查阀门密封件的磨损情况，及时更换损坏的密封件。
• 检查执行器和定位器的润滑情况，及时添加润滑油。

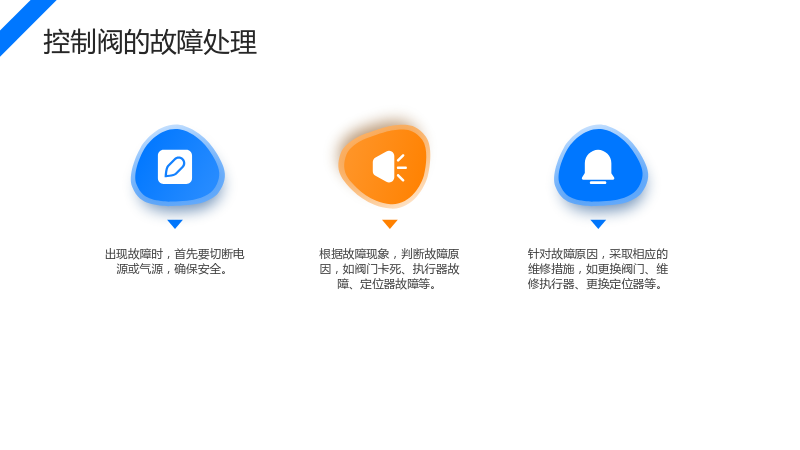

4.3 控制阀的故障处理

• 出现故障时，首先要切断电源或气源，确保安全。
• 根据故障现象，判断故障原因，如阀门卡死、执行器故障、定位器故障等。
• 针对故障原因，采取相应的维修措施，如更换阀门、维修执行器、更换定位器等。

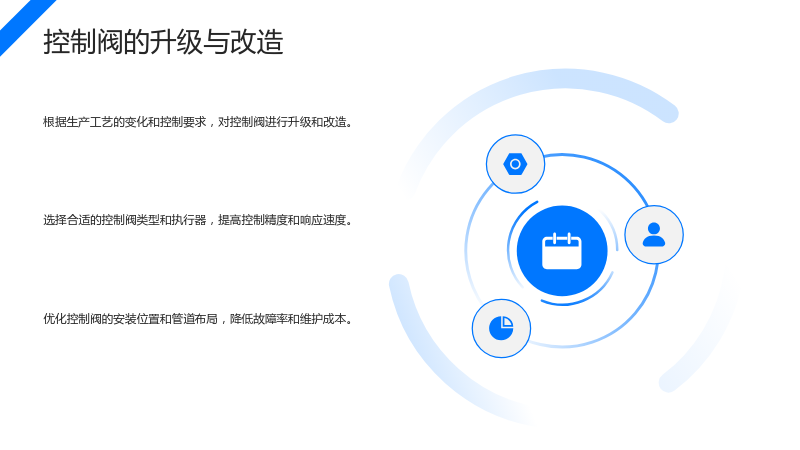

4.4 控制阀的升级与改造

• 根据生产工艺的变化和控制要求，对控制阀进行升级和改造。
• 选择合适的控制阀类型和执行器，提高控制精度和响应速度。
• 优化控制阀的安装位置和管道布局，降低故障率和维护成本。
