基于PLC的变频恒压供水控制系统

1. 引言

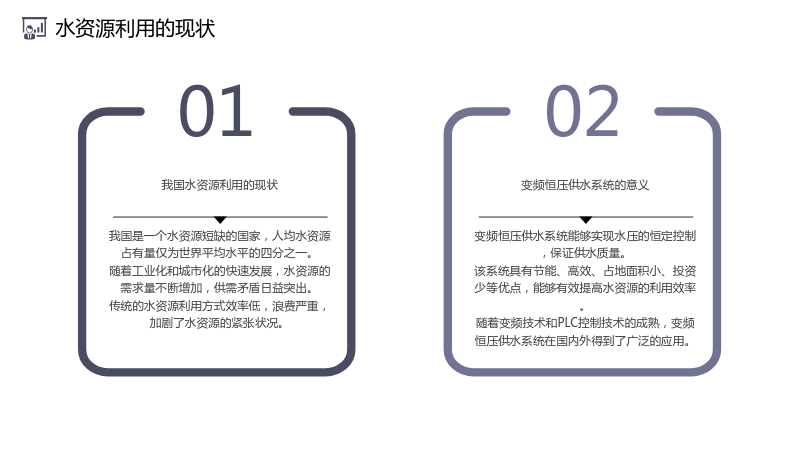

1.1 水资源利用的现状

1.1.1 我国水资源利用的现状

• 我国是一个水资源短缺的国家，人均水资源占有量仅为世界平均水平的四分之一。
• 随着工业化和城市化的快速发展，水资源的需求量不断增加，供需矛盾日益突出。
• 传统的水资源利用方式效率低，浪费严重，加剧了水资源的紧张状况。

1.1.2 变频恒压供水系统的意义

• 变频恒压供水系统能够实现水压的恒定控制，保证供水质量。
• 该系统具有节能、高效、占地面积小、投资少等优点，能够有效提高水资源的利用效率。
• 随着变频技术和PLC控制技术的成熟，变频恒压供水系统在国内外得到了广泛的应用。

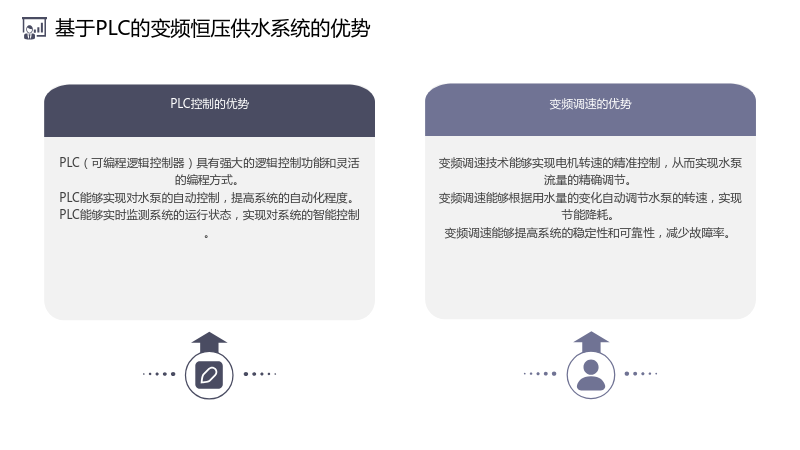

1.2 基于PLC的变频恒压供水系统的优势

1.2.1 PLC控制的优势

• PLC（可编程逻辑控制器）具有强大的逻辑控制功能和灵活的编程方式。
• PLC能够实现对水泵的自动控制，提高系统的自动化程度。
• PLC能够实时监测系统的运行状态，实现对系统的智能控制。

1.2.2 变频调速的优势

• 变频调速技术能够实现电机转速的精准控制，从而实现水泵流量的精确调节。
• 变频调速能够根据用水量的变化自动调节水泵的转速，实现节能降耗。
• 变频调速能够提高系统的稳定性和可靠性，减少故障率。

2. 系统硬件设计

2.1 系统构成

2.1.1 系统的主要组成部分

• 三台水泵
• 一台变频调速器
• 一台PLC
• 一个压力传感器
• 辅助部件

2.1.2 系统的工作原理

• 变频调速器根据压力传感器的反馈信号，自动调节水泵的转速，以维持水压的恒定。
• PLC负责对系统的运行状态进行监控和控制，实现系统的自动运行。

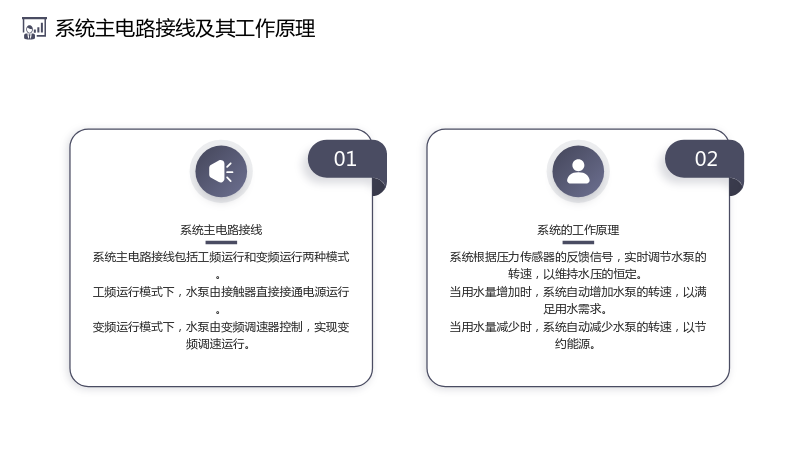

2.2 系统主电路接线及其工作原理

2.2.1 系统主电路接线

• 系统主电路接线包括工频运行和变频运行两种模式。
• 工频运行模式下，水泵由接触器直接接通电源运行。
• 变频运行模式下，水泵由变频调速器控制，实现变频调速运行。

2.2.2 系统的工作原理

• 系统根据压力传感器的反馈信号，实时调节水泵的转速，以维持水压的恒定。
• 当用水量增加时，系统自动增加水泵的转速，以满足用水需求。
• 当用水量减少时，系统自动减少水泵的转速，以节约能源。

3. 系统软件设计

3.1 系统软件工作流程

3.1.1 系统启动与检测

• 系统启动后，首先检测是否为自动运行模式或手动运行模式。
• 根据运行模式，系统执行相应的控制策略。

3.1.2 手动运行模式

• 在手动运行模式下，用户可以根据需要手动控制水泵的启停。
• 用户可以通过人机界面实时监控系统的运行状态，并进行相应的调整。

3.1.3 自动运行模式

• 在自动运行模式下，系统根据压力传感器的反馈信号，自动调节水泵的转速，以维持水压的恒定。
• 当压力传感器检测到水压低于设定值时，系统自动增加水泵的转速。
• 当压力传感器检测到水压高于设定值时，系统自动减少水泵的转速。

3.2 系统软件功能

3.2.1 系统监控与报警

• 系统能够实时监控水泵的运行状态和系统的运行参数。
• 当系统发生故障或异常时，系统能够及时报警，并通过人机界面进行提示。

3.2.2 系统参数设置与调整

• 用户可以通过人机界面设置和调整系统的运行参数，如水压设定值、水泵转速等。
• 系统能够根据不同的运行需求，自动调整运行参数，实现最优的运行状态。

4. 系统应用与展望

4.1 系统应用

4.1.1 城市供水

• 变频恒压供水系统在城市供水领域具有广泛的应用前景。
• 该系统能够提高城市供水质量，保证供水安全，满足城市居民的用水需求。

4.1.2 工业供水

• 变频恒压供水系统在工业供水领域也具有重要的应用价值。
• 该系统能够满足工业生产中对水质和水压的严格要求，提高工业生产的效率和质量。

4.2 系统展望

4.2.1 系统集成与智能化

• 未来的变频恒压供水系统将更加注重系统的集成与智能化。
• 通过集成更多的传感器和智能控制算法，系统能够实现更精确的监控和控制，提高系统的运行效率和稳定性。

4.2.2 网络化与远程控制

• 随着物联网技术的发展，未来的变频恒压供水系统将实现网络化与远程控制。
• 通过网络连接，系统可以实现远程监控、远程诊断和远程控制，提高系统的智能化水平。

5. 结论

5.1 基于PLC的变频恒压供水系统的优势

• 该系统具有节能、高效、占地面积小、投资少等优点，能够有效提高水资源的利用效率。
• 系统实现了水压的恒定控制，保证了供水质量，满足了用户的用水需求。
• 系统采用PLC和变频调速技术，实现了系统的自动运行和智能控制，提高了系统的稳定性和可靠性。

5.2 系统应用前景

• 基于PLC的变频恒压供水系统在国内外得到了广泛的应用，具有广阔的市场前景。
• 随着技术的不断进步，该系统将更加完善和智能化，能够更好地满足不同领域的供水需求。
