基于单片机的智能防火警报系统设计

1. 系统概述

1.1 研究背景

1.1.1 火灾对人类社会的影响

• 火灾给人类社会带来了巨大的生命财产损失，给人们的生活带来严重困扰。
• 随着城市化进程的加快，高层建筑、大型商场等公共场所火灾事故频发，火灾防范刻不容缓。

1.1.2 智能防火警报系统的重要性

• 智能防火警报系统可以实时监测环境中的火灾风险，提前预警，提高火灾防范能力。
• 该系统集成了温度、烟雾等传感器，能及时发现火灾隐患，并通过声光报警提醒人们采取措施。

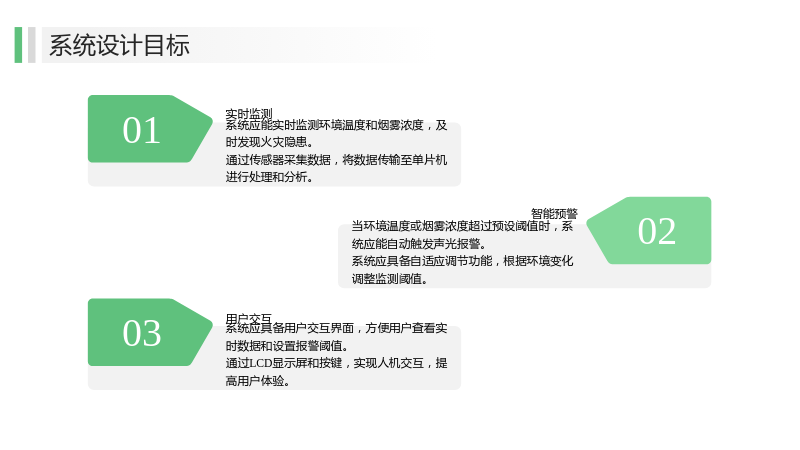

1.2 系统设计目标

1.2.1 实时监测

• 系统应能实时监测环境温度和烟雾浓度，及时发现火灾隐患。
• 通过传感器采集数据，将数据传输至单片机进行处理和分析。

1.2.2 智能预警

• 当环境温度或烟雾浓度超过预设阈值时，系统应能自动触发声光报警。
• 系统应具备自适应调节功能，根据环境变化调整监测阈值。

1.2.3 用户交互

• 系统应具备用户交互界面，方便用户查看实时数据和设置报警阈值。
• 通过LCD显示屏和按键，实现人机交互，提高用户体验。

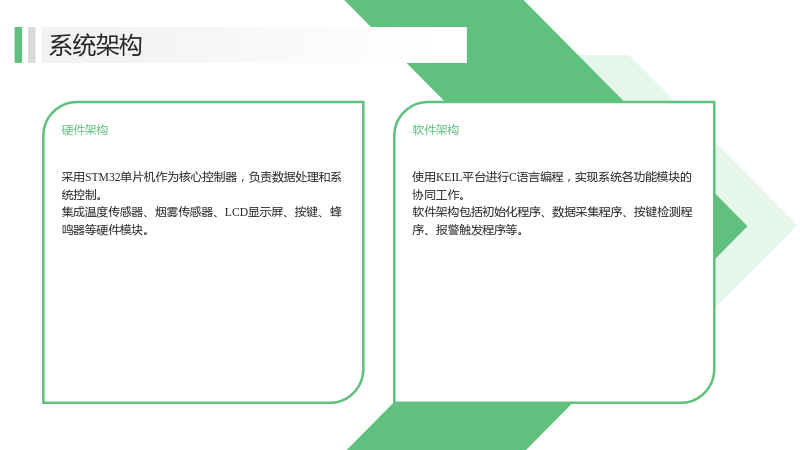

1.3 系统架构

1.3.1 硬件架构

• 采用STM32单片机作为核心控制器，负责数据处理和系统控制。
• 集成温度传感器、烟雾传感器、LCD显示屏、按键、蜂鸣器等硬件模块。

1.3.2 软件架构

• 使用KEIL平台进行C语言编程，实现系统各功能模块的协同工作。
• 软件架构包括初始化程序、数据采集程序、按键检测程序、报警触发程序等。

2. 系统详细设计

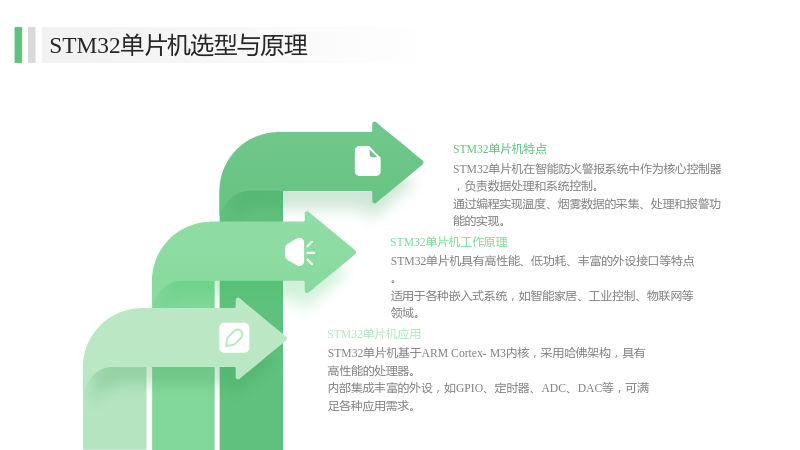

2.1 STM32单片机选型与原理

2.1.1 STM32单片机特点

• STM32单片机具有高性能、低功耗、丰富的外设接口等特点。
• 适用于各种嵌入式系统，如智能家居、工业控制、物联网等领域。

2.1.2 STM32单片机工作原理

• STM32单片机基于ARM Cortex-M3内核，采用哈佛架构，具有高性能的处理器。
• 内部集成丰富的外设，如GPIO、定时器、ADC、DAC等，可满足各种应用需求。

2.1.3 STM32单片机应用

• STM32单片机在智能防火警报系统中作为核心控制器，负责数据处理和系统控制。
• 通过编程实现温度、烟雾数据的采集、处理和报警功能的实现。

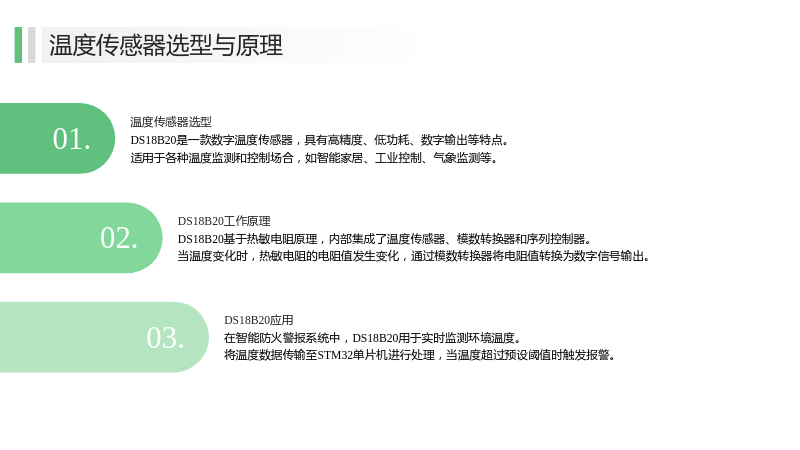

2.2 温度传感器选型与原理

2.2.1 温度传感器选型

• DS18B20是一款数字温度传感器，具有高精度、低功耗、数字输出等特点。
• 适用于各种温度监测和控制场合，如智能家居、工业控制、气象监测等。

2.2.2 DS18B20工作原理

• DS18B20基于热敏电阻原理，内部集成了温度传感器、模数转换器和序列控制器。
• 当温度变化时，热敏电阻的电阻值发生变化，通过模数转换器将电阻值转换为数字信号输出。

2.2.3 DS18B20应用

• 在智能防火警报系统中，DS18B20用于实时监测环境温度。
• 将温度数据传输至STM32单片机进行处理，当温度超过预设阈值时触发报警。

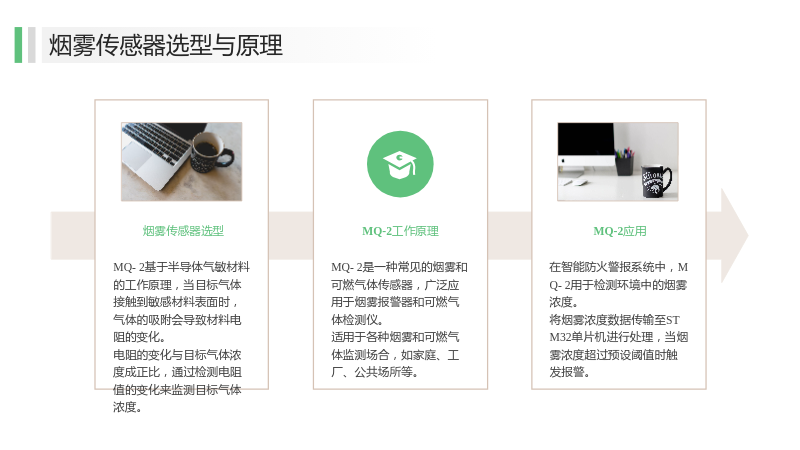

2.3 烟雾传感器选型与原理

2.3.1 烟雾传感器选型

• MQ-2是一种常见的烟雾和可燃气体传感器，广泛应用于烟雾报警器和可燃气体检测仪。
• 适用于各种烟雾和可燃气体监测场合，如家庭、工厂、公共场所等。

2.3.2 MQ-2工作原理

• MQ-2基于半导体气敏材料的工作原理，当目标气体接触到敏感材料表面时，气体的吸附会导致材料电阻的变化。
• 电阻的变化与目标气体浓度成正比，通过检测电阻值的变化来监测目标气体浓度。

2.3.3 MQ-2应用

• 在智能防火警报系统中，MQ-2用于检测环境中的烟雾浓度。
• 将烟雾浓度数据传输至STM32单片机进行处理，当烟雾浓度超过预设阈值时触发报警。

2.4 显示模块选型与原理

2.4.1 显示模块选型

• LCD1602是一种常见的字符型液晶显示器，具有16×2的字符显示区域，适用于各种嵌入式系统。
• 通过与单片机或其他设备连接，实现对系统状态和数据的实时显示。

2.4.2 LCD1602工作原理

• LCD1602采用了液晶显示技术，通过电场效应和光学现象实现信息的显示。
• 通过控制寄存器选择引脚（RS）、读写控制引脚（RW）和使能引脚（E）的状态，以及向数据引脚（D0-D7）发送指令或数据，实现对显示内容的控制。

2.4.3 LCD1602应用

• 在智能防火警报系统中，LCD1602用于显示实时温度、烟雾浓度数据和报警状态。
• 通过与STM32单片机的连接，实现数据的实时显示，方便用户查看系统状态。

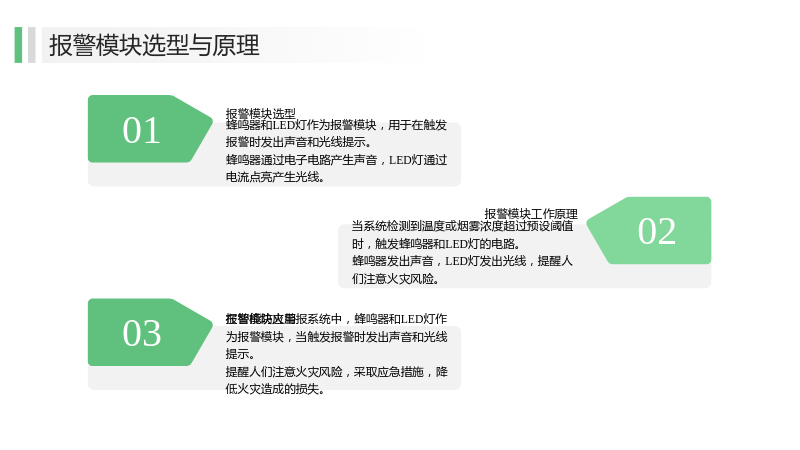

2.5 报警模块选型与原理

2.5.1 报警模块选型

• 蜂鸣器和LED灯作为报警模块，用于在触发报警时发出声音和光线提示。
• 蜂鸣器通过电子电路产生声音，LED灯通过电流点亮产生光线。

2.5.2 报警模块工作原理

• 当系统检测到温度或烟雾浓度超过预设阈值时，触发蜂鸣器和LED灯的电路。
• 蜂鸣器发出声音，LED灯发出光线，提醒人们注意火灾风险。

2.5.3 报警模块应用

• 在智能防火警报系统中，蜂鸣器和LED灯作为报警模块，当触发报警时发出声音和光线提示。
• 提醒人们注意火灾风险，采取应急措施，降低火灾造成的损失。

3. 系统测试与验证

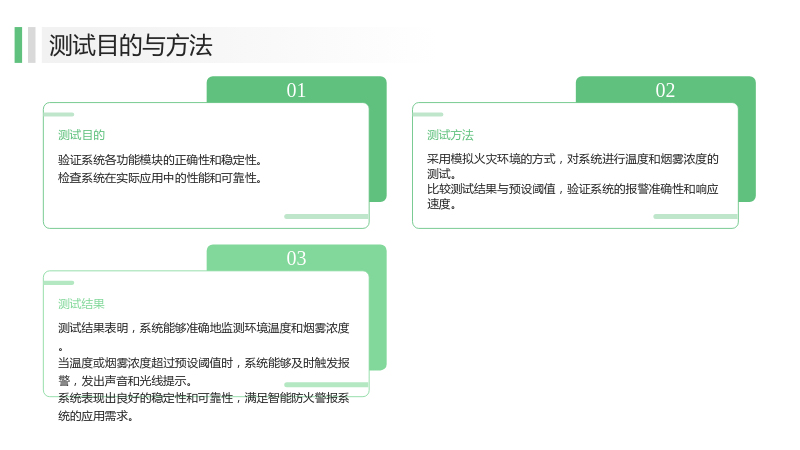

3.1 测试目的与方法

3.1.1 测试目的

• 验证系统各功能模块的正确性和稳定性。
• 检查系统在实际应用中的性能和可靠性。

3.1.2 测试方法

• 采用模拟火灾环境的方式，对系统进行温度和烟雾浓度的测试。
• 比较测试结果与预设阈值，验证系统的报警准确性和响应速度。

3.1.3 测试结果

• 测试结果表明，系统能够准确地监测环境温度和烟雾浓度。
• 当温度或烟雾浓度超过预设阈值时，系统能够及时触发报警，发出声音和光线提示。
• 系统表现出良好的稳定性和可靠性，满足智能防火警报系统的应用需求。

4. 系统优化与改进

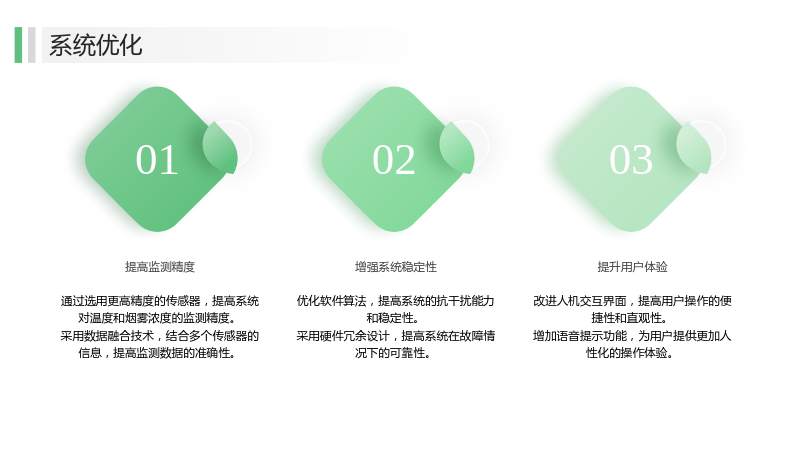

4.1 系统优化

4.1.1 提高监测精度

• 通过选用更高精度的传感器，提高系统对温度和烟雾浓度的监测精度。
• 采用数据融合技术，结合多个传感器的信息，提高监测数据的准确性。

4.1.2 增强系统稳定性

• 优化软件算法，提高系统的抗干扰能力和稳定性。
• 采用硬件冗余设计，提高系统在故障情况下的可靠性。

4.1.3 提升用户体验

• 改进人机交互界面，提高用户操作的便捷性和直观性。
• 增加语音提示功能，为用户提供更加人性化的操作体验。

4.2 系统改进

4.2.1 扩展功能

• 增加无线通信模块，实现远程监控和报警功能。
• 集成摄像头，实现火灾现场的实时视频监控。

4.2.2 节能设计

• 采用低功耗的传感器和电路设计，降低系统能耗。
• 增加自动休眠功能，在非工作状态下降低系统能耗。

4.2.3 环境适应性

• 优化系统结构，提高系统的防水、防尘、耐高温等性能。
• 适应不同的应用场景，如家庭、工厂、公共场所等。

5. 结论

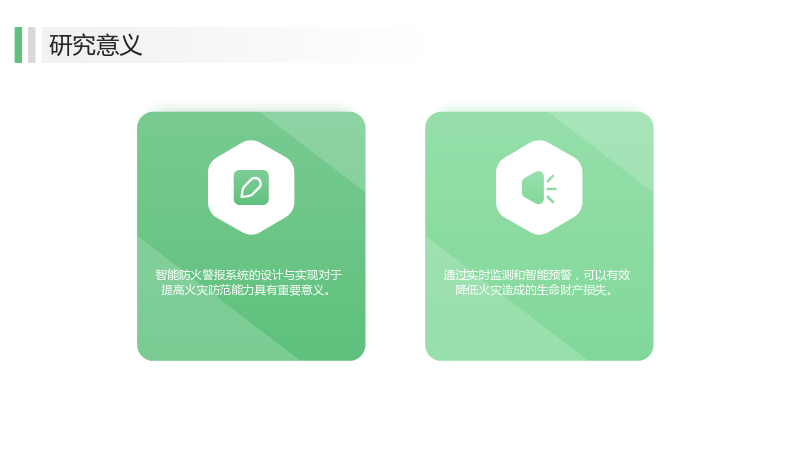

5.1 研究意义

• 智能防火警报系统的设计与实现对于提高火灾防范能力具有重要意义。
• 通过实时监测和智能预警，可以有效降低火灾造成的生命财产损失。

5.2 技术创新

• 系统采用了STM32单片机作为核心控制器，实现了温度和烟雾的实时监测。
• 通过LCD显示和按键设置，提高了用户交互的便捷性和直观性。
• 系统集成了温度和烟雾监测功能，通过蜂鸣器和LED灯实现智能报警。

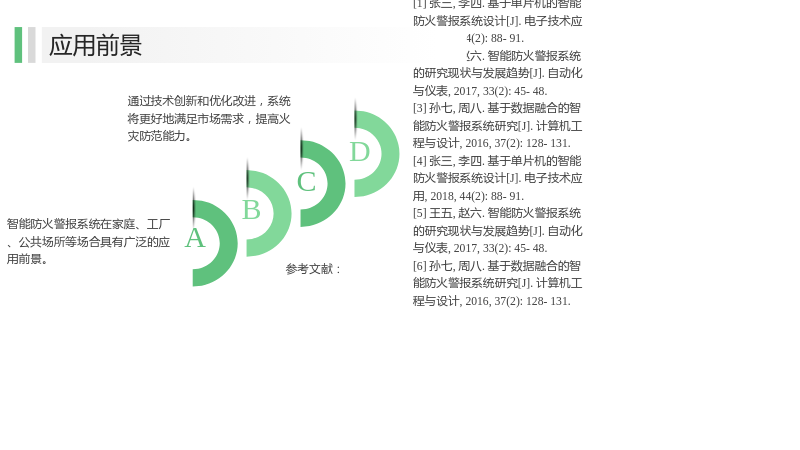

5.3 应用前景

• 智能防火警报系统在家庭、工厂、公共场所等场合具有广泛的应用前景。
• 通过技术创新和优化改进，系统将更好地满足市场需求，提高火灾防范能力。
