基于单片机的智能防火警报系统设计

1. 系统背景与意义

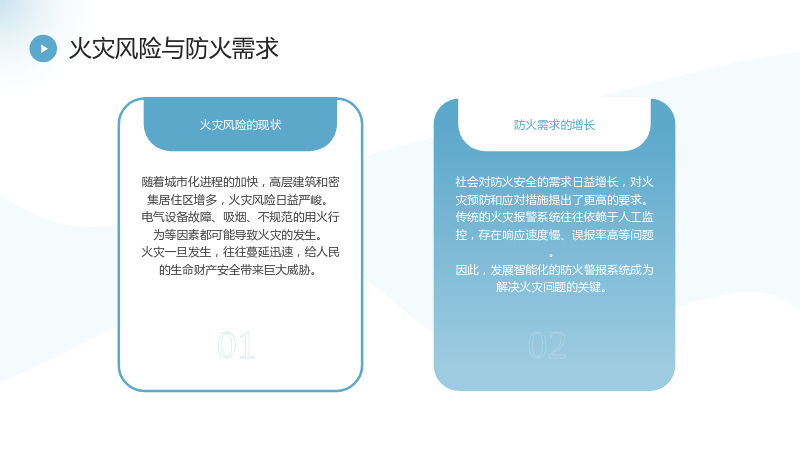

1.1 火灾风险与防火需求

1.1.1 火灾风险的现状

• 随着城市化进程的加快，高层建筑和密集居住区增多，火灾风险日益严峻。
• 电气设备故障、吸烟、不规范的用火行为等因素都可能导致火灾的发生。
• 火灾一旦发生，往往蔓延迅速，给人民的生命财产安全带来巨大威胁。

1.1.2 防火需求的增长

• 社会对防火安全的需求日益增长，对火灾预防和应对措施提出了更高的要求。
• 传统的火灾报警系统往往依赖于人工监控，存在响应速度慢、误报率高等问题。
• 因此，发展智能化的防火警报系统成为解决火灾问题的关键。

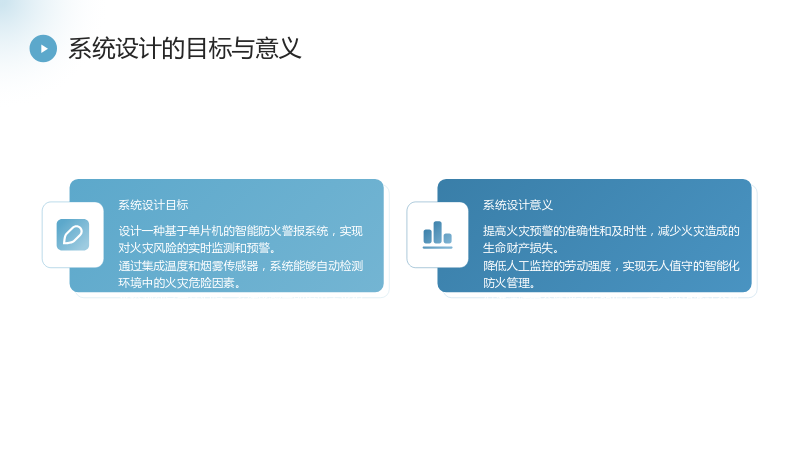

1.2 系统设计的目标与意义

1.2.1 系统设计目标

• 设计一种基于单片机的智能防火警报系统，实现对火灾风险的实时监测和预警。
• 通过集成温度和烟雾传感器，系统能够自动检测环境中的火灾危险因素。
• 当检测到异常情况时，系统能够立即发出声光报警，提醒用户采取应急措施。

1.2.2 系统设计意义

• 提高火灾预警的准确性和及时性，减少火灾造成的生命财产损失。
• 降低人工监控的劳动强度，实现无人值守的智能化防火管理。
• 促进消防安全管理水平的提升，为构建和谐社会提供技术支持。

2. 系统总体设计

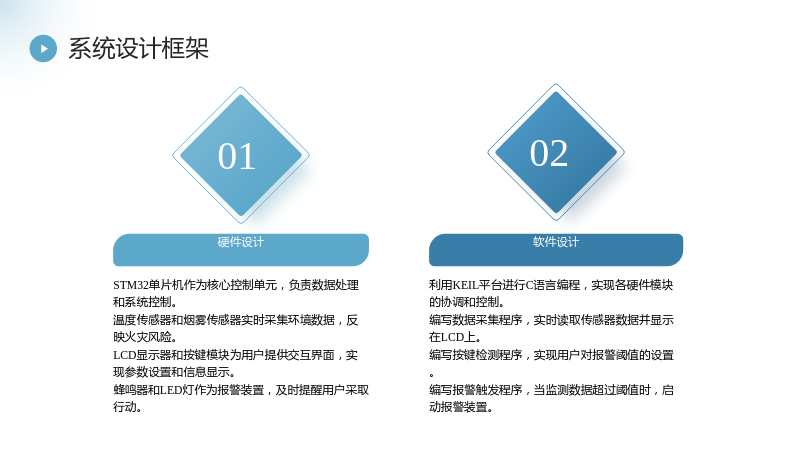

2.1 系统设计框架

2.1.1 硬件设计

• STM32单片机作为核心控制单元，负责数据处理和系统控制。
• 温度传感器和烟雾传感器实时采集环境数据，反映火灾风险。
• LCD显示器和按键模块为用户提供交互界面，实现参数设置和信息显示。
• 蜂鸣器和LED灯作为报警装置，及时提醒用户采取行动。

2.1.2 软件设计

• 利用KEIL平台进行C语言编程，实现各硬件模块的协调和控制。
• 编写数据采集程序，实时读取传感器数据并显示在LCD上。
• 编写按键检测程序，实现用户对报警阈值的设置。
• 编写报警触发程序，当监测数据超过阈值时，启动报警装置。

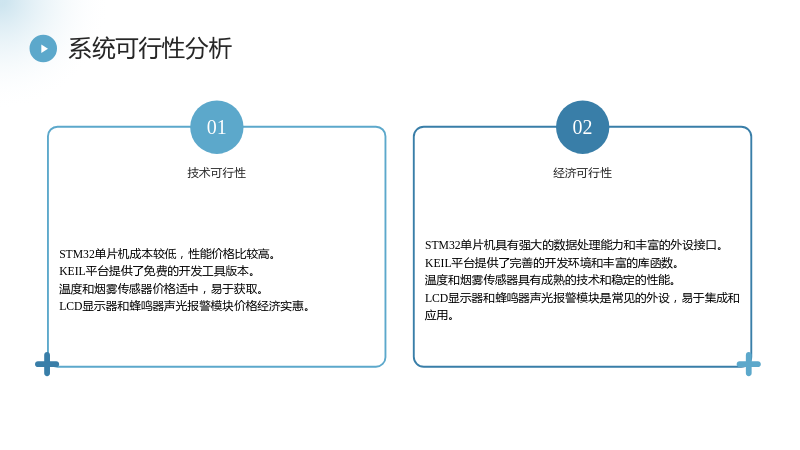

2.2 系统可行性分析

2.2.1 技术可行性

• STM32单片机具有强大的数据处理能力和丰富的外设接口。
• KEIL平台提供了完善的开发环境和丰富的库函数。
• 温度和烟雾传感器具有成熟的技术和稳定的性能。
• LCD显示器和蜂鸣器声光报警模块是常见的外设，易于集成和应用。

2.2.2 经济可行性

• STM32单片机成本较低，性能价格比较高。
• KEIL平台提供了免费的开发工具版本。
• 温度和烟雾传感器价格适中，易于获取。
• LCD显示器和蜂鸣器声光报警模块价格经济实惠。

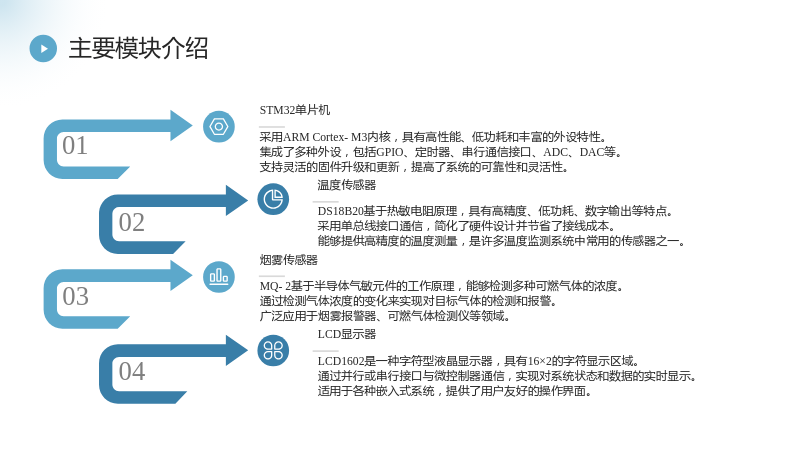

2.3 主要模块介绍

2.3.1 STM32单片机

• 采用ARM Cortex-M3内核，具有高性能、低功耗和丰富的外设特性。
• 集成了多种外设，包括GPIO、定时器、串行通信接口、ADC、DAC等。
• 支持灵活的固件升级和更新，提高了系统的可靠性和灵活性。

2.3.2 温度传感器

• DS18B20基于热敏电阻原理，具有高精度、低功耗、数字输出等特点。
• 采用单总线接口通信，简化了硬件设计并节省了接线成本。
• 能够提供高精度的温度测量，是许多温度监测系统中常用的传感器之一。

2.3.3 烟雾传感器

• MQ-2基于半导体气敏元件的工作原理，能够检测多种可燃气体的浓度。
• 通过检测气体浓度的变化来实现对目标气体的检测和报警。
• 广泛应用于烟雾报警器、可燃气体检测仪等领域。

2.3.4 LCD显示器

• LCD1602是一种字符型液晶显示器，具有16×2的字符显示区域。
• 通过并行或串行接口与微控制器通信，实现对系统状态和数据的实时显示。
• 适用于各种嵌入式系统，提供了用户友好的操作界面。

3. 硬件系统设计

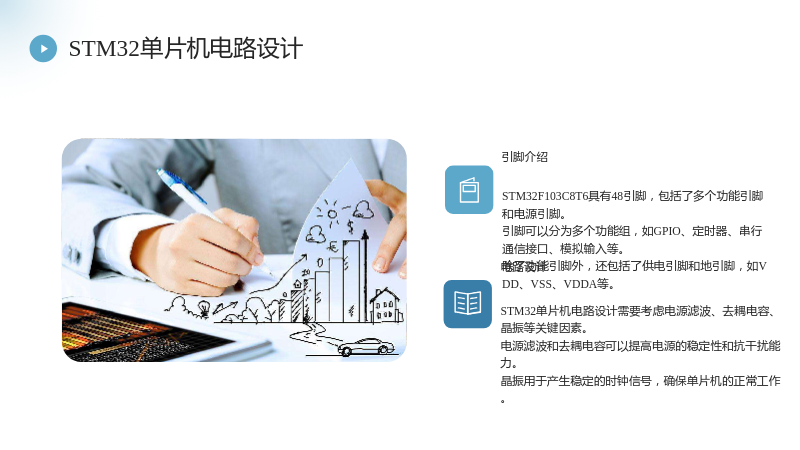

3.1 STM32单片机电路设计

3.1.1 引脚介绍

• STM32F103C8T6具有48引脚，包括了多个功能引脚和电源引脚。
• 引脚可以分为多个功能组，如GPIO、定时器、串行通信接口、模拟输入等。
• 除了功能引脚外，还包括了供电引脚和地引脚，如VDD、VSS、VDDA等。

3.1.2 电路设计

• STM32单片机电路设计需要考虑电源滤波、去耦电容、晶振等关键因素。
• 电源滤波和去耦电容可以提高电源的稳定性和抗干扰能力。
• 晶振用于产生稳定的时钟信号，确保单片机的正常工作。

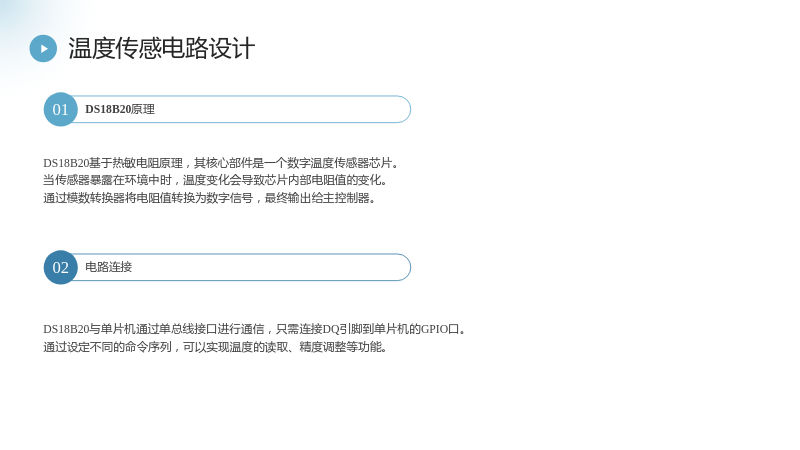

3.2 温度传感电路设计

3.2.1 DS18B20原理

• DS18B20基于热敏电阻原理，其核心部件是一个数字温度传感器芯片。
• 当传感器暴露在环境中时，温度变化会导致芯片内部电阻值的变化。
• 通过模数转换器将电阻值转换为数字信号，最终输出给主控制器。

3.2.2 电路连接

• DS18B20与单片机通过单总线接口进行通信，只需连接DQ引脚到单片机的GPIO口。
• 通过设定不同的命令序列，可以实现温度的读取、精度调整等功能。

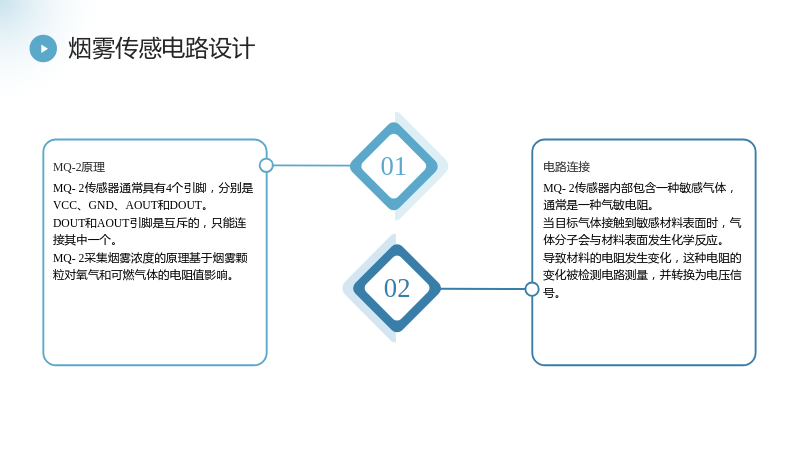

3.3 烟雾传感电路设计

3.3.1 MQ-2原理

• MQ-2传感器内部包含一种敏感气体，通常是一种气敏电阻。
• 当目标气体接触到敏感材料表面时，气体分子会与材料表面发生化学反应。
• 导致材料的电阻发生变化，这种电阻的变化被检测电路测量，并转换为电压信号。

3.3.2 电路连接

• MQ-2传感器通常具有4个引脚，分别是VCC、GND、AOUT和DOUT。
• DOUT和AOUT引脚是互斥的，只能连接其中一个。
• MQ-2采集烟雾浓度的原理基于烟雾颗粒对氧气和可燃气体的电阻值影响。

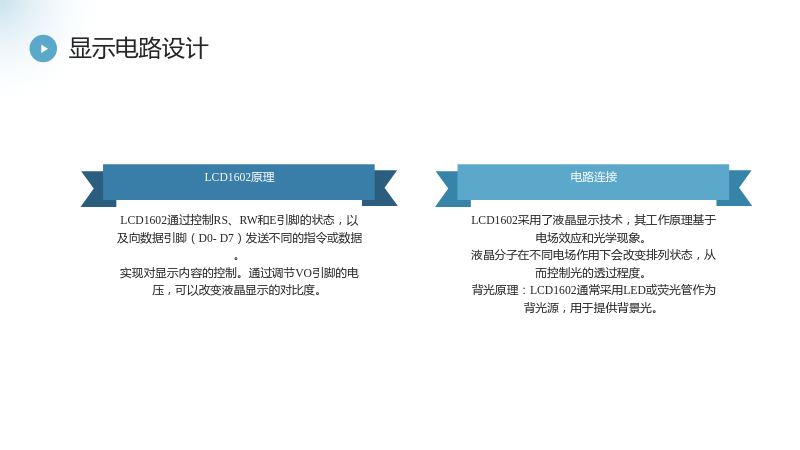

3.4 显示电路设计

3.4.1 LCD1602原理

• LCD1602采用了液晶显示技术，其工作原理基于电场效应和光学现象。
• 液晶分子在不同电场作用下会改变排列状态，从而控制光的透过程度。
• 背光原理：LCD1602通常采用LED或荧光管作为背光源，用于提供背景光。

3.4.2 电路连接

• LCD1602通过控制RS、RW和E引脚的状态，以及向数据引脚（D0-D7）发送不同的指令或数据。
• 实现对显示内容的控制。通过调节VO引脚的电压，可以改变液晶显示的对比度。

4. 软件系统设计

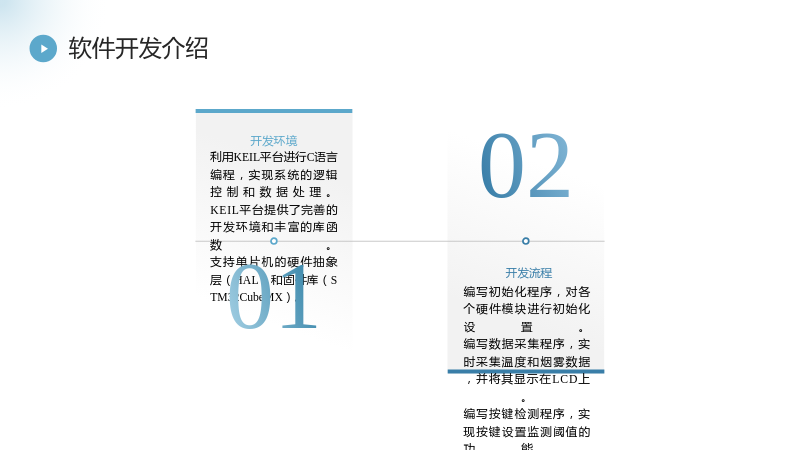

4.1 软件开发介绍

4.1.1 开发环境

• 利用KEIL平台进行C语言编程，实现系统的逻辑控制和数据处理。
• KEIL平台提供了完善的开发环境和丰富的库函数。
• 支持单片机的硬件抽象层（HAL）和固件库（STM32CubeMX）。

4.1.2 开发流程

• 编写初始化程序，对各个硬件模块进行初始化设置。
• 编写数据采集程序，实时采集温度和烟雾数据，并将其显示在LCD上。
• 编写按键检测程序，实现按键设置监测阈值的功能。
• 编写报警触发程序，当监测数据超过设定阈值时，触发报警装置。

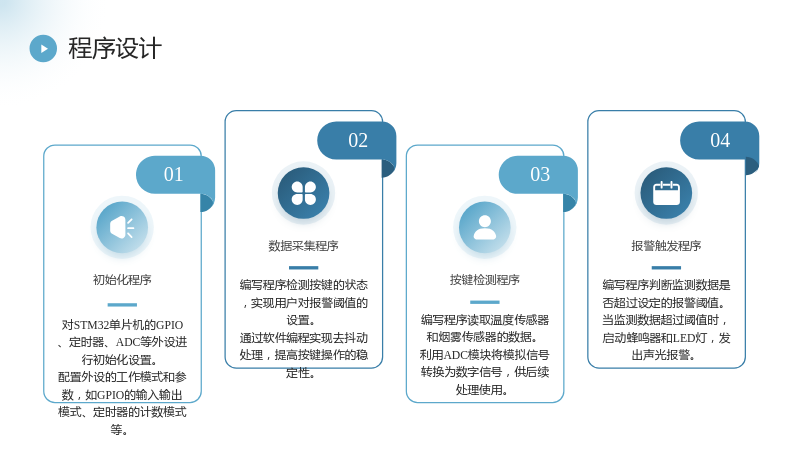

4.2 程序设计

4.2.1 初始化程序

• 对STM32单片机的GPIO、定时器、ADC等外设进行初始化设置。
• 配置外设的工作模式和参数，如GPIO的输入输出模式、定时器的计数模式等。

4.2.2 数据采集程序

• 编写程序读取温度传感器和烟雾传感器的数据。
• 利用ADC模块将模拟信号转换为数字信号，供后续处理使用。

4.2.3 按键检测程序

• 编写程序检测按键的状态，实现用户对报警阈值的设置。
• 通过软件编程实现去抖动处理，提高按键操作的稳定性。

4.2.4 报警触发程序

• 编写程序判断监测数据是否超过设定的报警阈值。
• 当监测数据超过阈值时，启动蜂鸣器和LED灯，发出声光报警。

5. 测试与优化

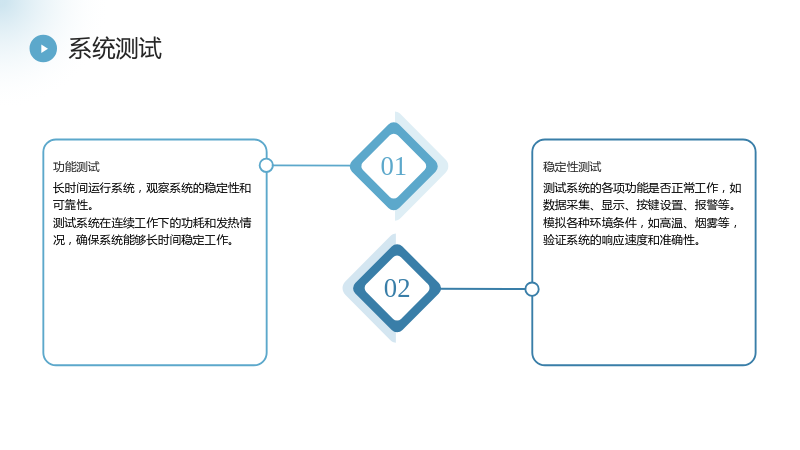

5.1 系统测试

5.1.1 功能测试

• 测试系统的各项功能是否正常工作，如数据采集、显示、按键设置、报警等。
• 模拟各种环境条件，如高温、烟雾等，验证系统的响应速度和准确性。

5.1.2 稳定性测试

• 长时间运行系统，观察系统的稳定性和可靠性。
• 测试系统在连续工作下的功耗和发热情况，确保系统能够长时间稳定工作。

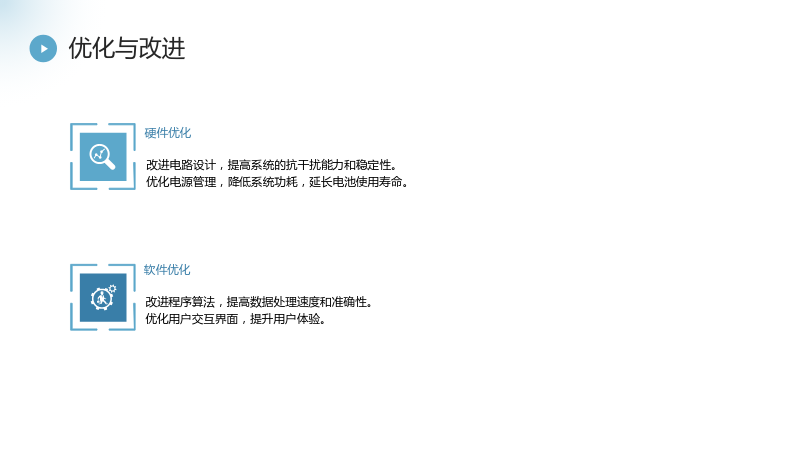

5.2 优化与改进

5.2.1 硬件优化

• 改进电路设计，提高系统的抗干扰能力和稳定性。
• 优化电源管理，降低系统功耗，延长电池使用寿命。

5.2.2 软件优化

• 改进程序算法，提高数据处理速度和准确性。
• 优化用户交互界面，提升用户体验。

6. 结论

基于单片机的智能防火警报系统设计具有重要的现实意义和应用前景。通过集成温度和烟雾传感器，系统能够实时监测火灾风险，并实现自动报警。系统设计过程中，综合考虑了技术可行性和经济性，选择了合适的硬件和软件方案。经过测试和优化，系统表现出良好的稳定性和可靠性。未来，随着技术的不断进步，智能防火警报系统将更加智能化和人性化，为人们的生命安全提供更加强大的保障。
