基于单片机的智能化垃圾桶监控系统设计

1. 系统概述

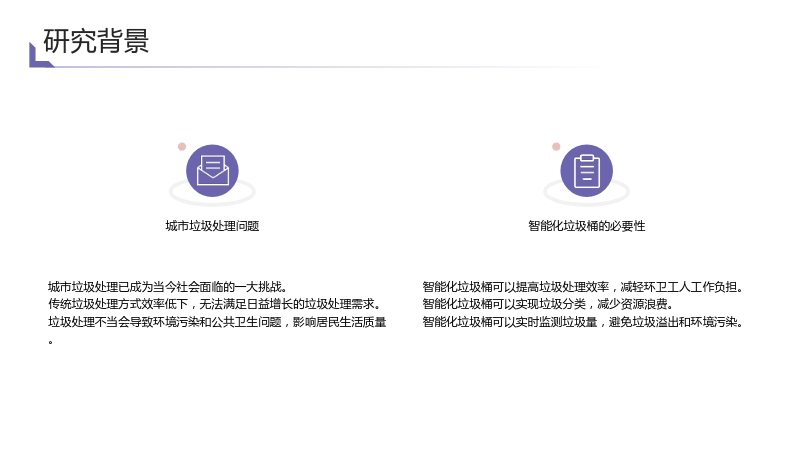

1.1 研究背景

1.1.1 城市垃圾处理问题

• 城市垃圾处理已成为当今社会面临的一大挑战。
• 传统垃圾处理方式效率低下，无法满足日益增长的垃圾处理需求。
• 垃圾处理不当会导致环境污染和公共卫生问题，影响居民生活质量。

1.1.2 智能化垃圾桶的必要性

• 智能化垃圾桶可以提高垃圾处理效率，减轻环卫工人工作负担。
• 智能化垃圾桶可以实现垃圾分类，减少资源浪费。
• 智能化垃圾桶可以实时监测垃圾量，避免垃圾溢出和环境污染。

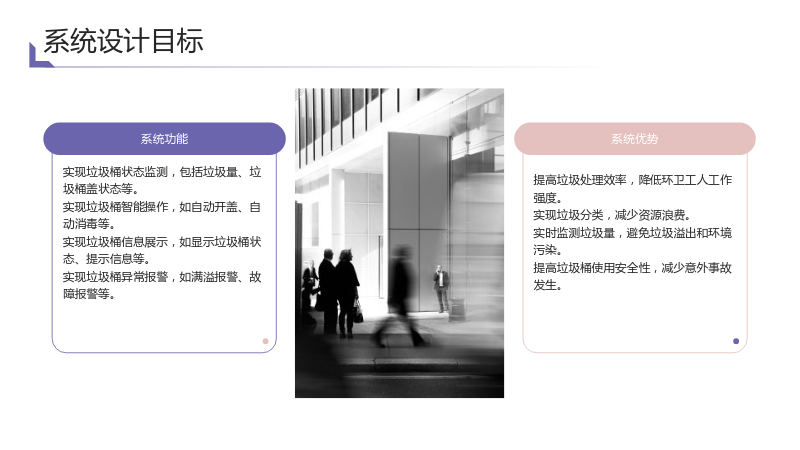

1.2 系统设计目标

1.2.1 系统功能

• 实现垃圾桶状态监测，包括垃圾量、垃圾桶盖状态等。
• 实现垃圾桶智能操作，如自动开盖、自动消毒等。
• 实现垃圾桶信息展示，如显示垃圾桶状态、提示信息等。
• 实现垃圾桶异常报警，如满溢报警、故障报警等。

1.2.2 系统优势

• 提高垃圾处理效率，降低环卫工人工作强度。
• 实现垃圾分类，减少资源浪费。
• 实时监测垃圾量，避免垃圾溢出和环境污染。
• 提高垃圾桶使用安全性，减少意外事故发生。

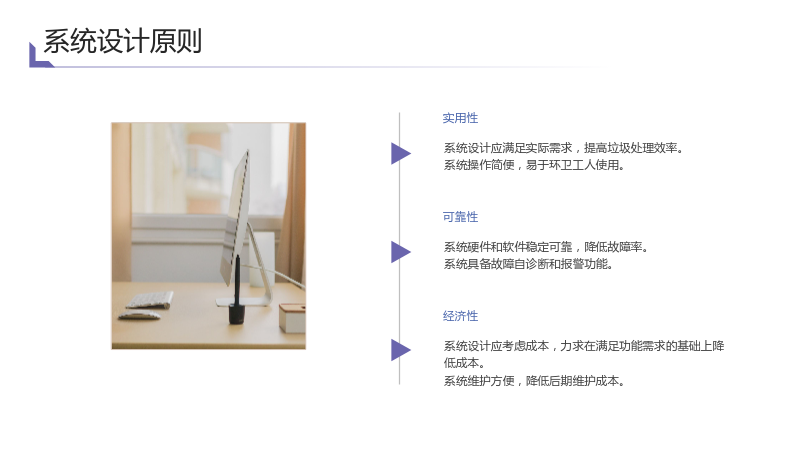

1.3 系统设计原则

1.3.1 实用性

• 系统设计应满足实际需求，提高垃圾处理效率。
• 系统操作简便，易于环卫工人使用。

1.3.2 可靠性

• 系统硬件和软件稳定可靠，降低故障率。
• 系统具备故障自诊断和报警功能。

1.3.3 经济性

• 系统设计应考虑成本，力求在满足功能需求的基础上降低成本。
• 系统维护方便，降低后期维护成本。

1.4 系统设计内容

1.4.1 硬件设计

• 单片机选择：STC89C52单片机，具有高性能、低功耗、低成本等特点。
• 传感器选择：超声波传感器、红外传感器等，用于检测垃圾量和垃圾桶状态。
• 执行器选择：步进电机、水泵等，用于实现垃圾桶智能操作。

1.4.2 软件设计

• 系统软件采用C语言编写，实现对硬件的控制和数据处理。
• 软件具备图形用户界面，方便用户操作和查看系统状态。

1.4.3 系统集成与测试

• 将硬件和软件进行集成，实现系统功能。
• 对系统进行测试，确保各项功能正常运行。

2. 系统硬件设计

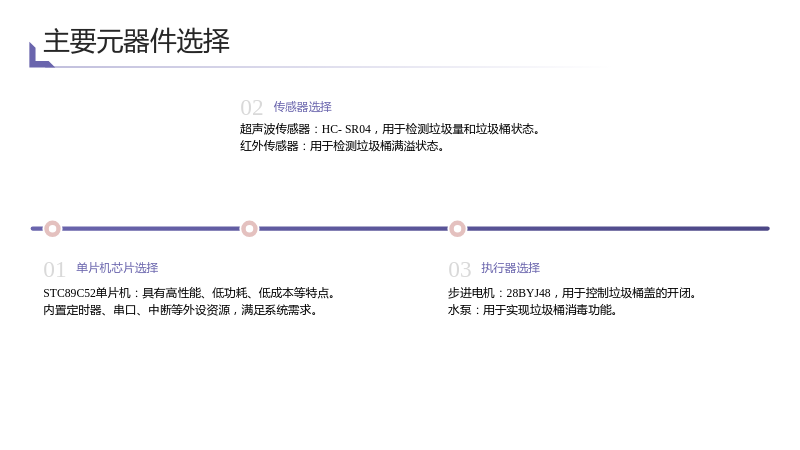

2.1 主要元器件选择

2.1.1 单片机芯片选择

• STC89C52单片机：具有高性能、低功耗、低成本等特点。
• 内置定时器、串口、中断等外设资源，满足系统需求。

2.1.2 传感器选择

• 超声波传感器：HC-SR04，用于检测垃圾量和垃圾桶状态。
• 红外传感器：用于检测垃圾桶满溢状态。

2.1.3 执行器选择

• 步进电机：28BYJ48，用于控制垃圾桶盖的开闭。
• 水泵：用于实现垃圾桶消毒功能。

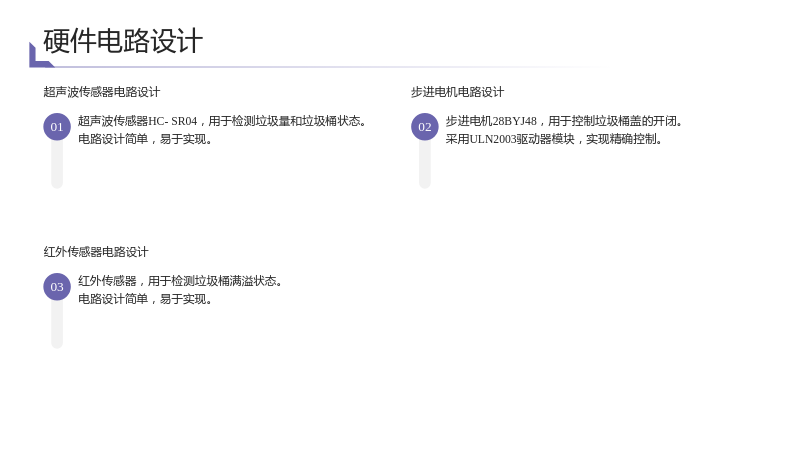

2.2 硬件电路设计

2.2.1 超声波传感器电路设计

• 超声波传感器HC-SR04，用于检测垃圾量和垃圾桶状态。
• 电路设计简单，易于实现。

2.2.2 步进电机电路设计

• 步进电机28BYJ48，用于控制垃圾桶盖的开闭。
• 采用ULN2003驱动器模块，实现精确控制。

2.2.3 红外传感器电路设计

• 红外传感器，用于检测垃圾桶满溢状态。
• 电路设计简单，易于实现。

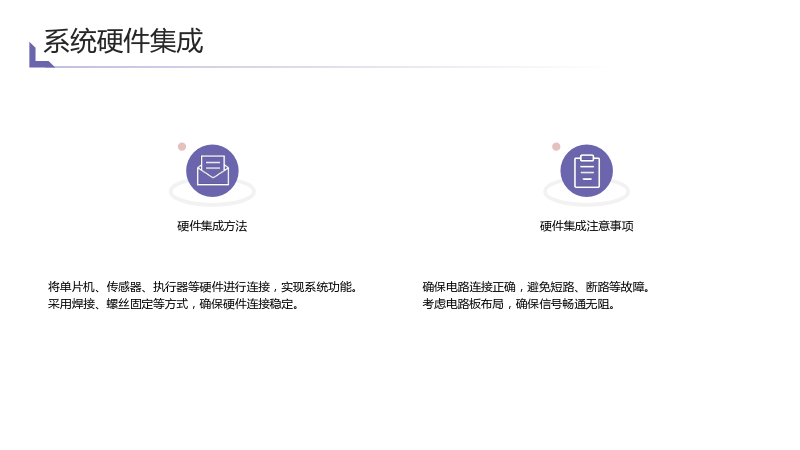

2.3 系统硬件集成

2.3.1 硬件集成方法

• 将单片机、传感器、执行器等硬件进行连接，实现系统功能。
• 采用焊接、螺丝固定等方式，确保硬件连接稳定。

2.3.2 硬件集成注意事项

• 确保电路连接正确，避免短路、断路等故障。
• 考虑电路板布局，确保信号畅通无阻。

3. 系统软件设计

3.1 软件环境

• 采用C语言进行编程，实现对硬件的控制和数据处理。
• 使用KEIL开发环境，进行程序编写和调试。

3.2 软件设计

3.2.1 系统初始化

• 初始化单片机外设，如定时器、串口、中断等。
• 初始化传感器和执行器，确保正常工作。

3.2.2 超声波传感器检测

• 发送超声波脉冲，检测反射时间。
• 计算距离，更新垃圾桶状态信息。

3.2.3 步进电机控制

• 根据超声波传感器检测结果，控制步进电机开闭垃圾桶盖。
• 设置延时，确保垃圾桶盖关闭后自动启动水泵消毒。

3.2.4 红外传感器检测

• 检测垃圾桶满溢状态，如发现满溢，启动语音播报模块。
• 提示用户及时清理垃圾桶，避免溢出。

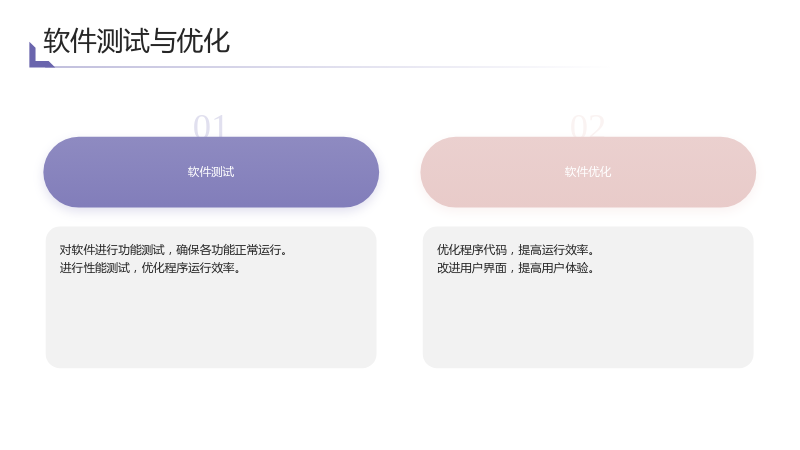

3.3 软件测试与优化

3.3.1 软件测试

• 对软件进行功能测试，确保各功能正常运行。
• 进行性能测试，优化程序运行效率。

3.3.2 软件优化

• 优化程序代码，提高运行效率。
• 改进用户界面，提高用户体验。

4. 系统测试与分析

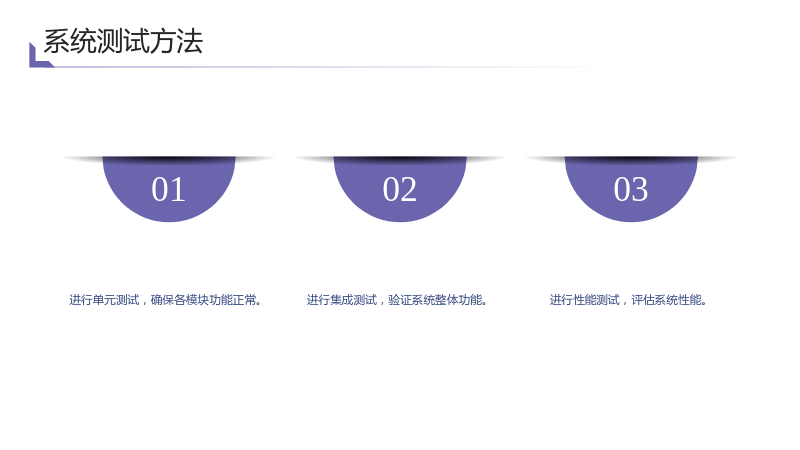

4.1 系统测试方法

• 进行单元测试，确保各模块功能正常。
• 进行集成测试，验证系统整体功能。
• 进行性能测试，评估系统性能。

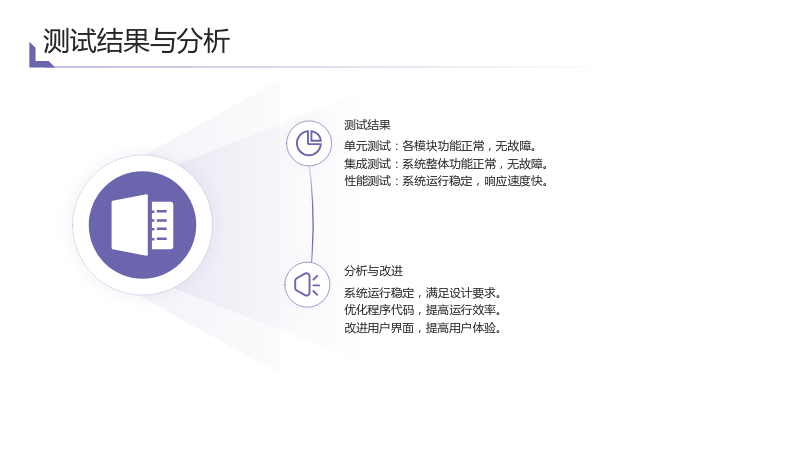

4.2 测试结果与分析

4.2.1 测试结果

• 单元测试：各模块功能正常，无故障。
• 集成测试：系统整体功能正常，无故障。
• 性能测试：系统运行稳定，响应速度快。

4.2.2 分析与改进

• 系统运行稳定，满足设计要求。
• 优化程序代码，提高运行效率。
• 改进用户界面，提高用户体验。

5. 结论与展望

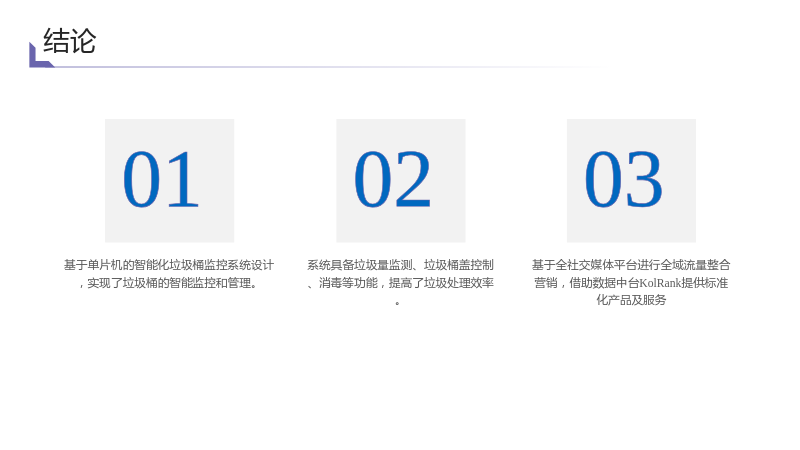

5.1 结论

• 基于单片机的智能化垃圾桶监控系统设计，实现了垃圾桶的智能监控和管理。
• 系统具备垃圾量监测、垃圾桶盖控制、消毒等功能，提高了垃圾处理效率。
• 系统设计合理，运行稳定，满足实际需求。

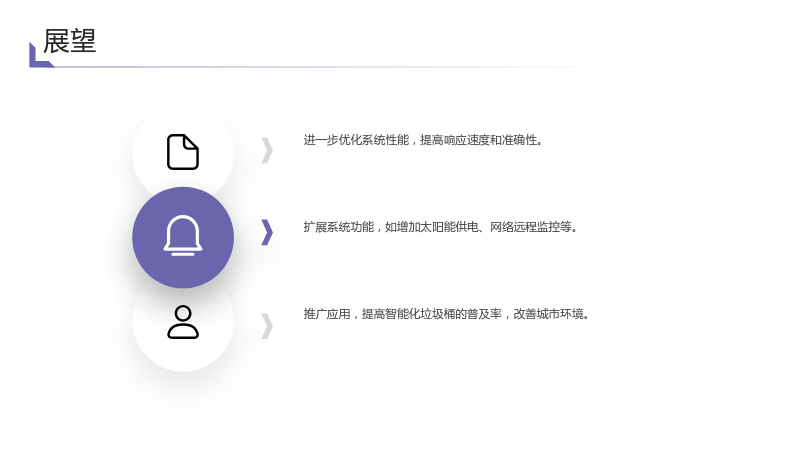

5.2 展望

• 进一步优化系统性能，提高响应速度和准确性。
• 扩展系统功能，如增加太阳能供电、网络远程监控等。
• 推广应用，提高智能化垃圾桶的普及率，改善城市环境。
