移动摄像小车项目报告

1. 引言/综述

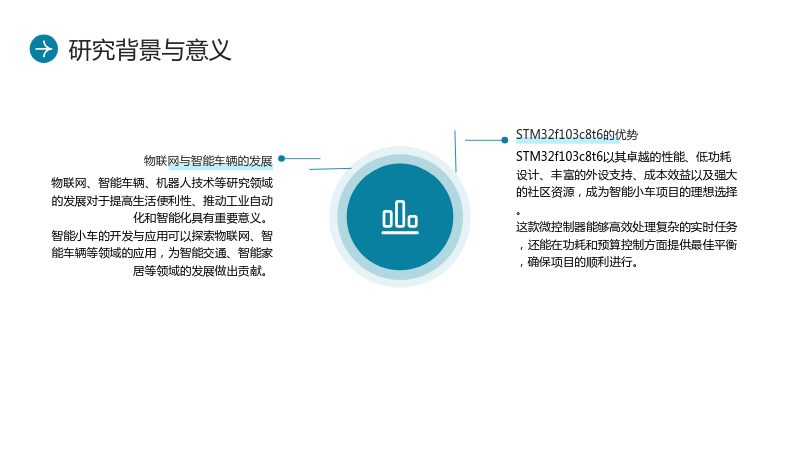

1.1 研究背景与意义

1.1.1 物联网与智能车辆的发展

• 物联网、智能车辆、机器人技术等研究领域的发展对于提高生活便利性、推动工业自动化和智能化具有重要意义。
• 智能小车的开发与应用可以探索物联网、智能车辆等领域的应用，为智能交通、智能家居等领域的发展做出贡献。

1.1.2 STM32f103c8t6的优势

• STM32f103c8t6以其卓越的性能、低功耗设计、丰富的外设支持、成本效益以及强大的社区资源，成为智能小车项目的理想选择。
• 这款微控制器能够高效处理复杂的实时任务，还能在功耗和预算控制方面提供最佳平衡，确保项目的顺利进行。

1.2 研究内容与目标

1.2.1 开发目标

• 开发一款基于STM32f103c8t6的智能小车，集成多种传感器和模块，实现自主导航、障碍物检测和环境监测等功能。
• 小车将应用于智慧生活，为家庭提供便利。

1.2.2 技术亮点

• 多传感器融合：利用MPU-6050和HC-SR04等传感器数据，通过先进的算法实现高精度定位和导航。
• 智能避障：结合超声波和红外传感器，小车能够感知周围环境并自动规避障碍。
• 模块化设计：硬件模块通过引脚连接和串行通信实现与STM32f103c8t6的无缝对接，便于维护和升级。
• 动态显示与控制：蓝牙调试app提供用户界面，展示小车状态和传感器数据，增强交互性。

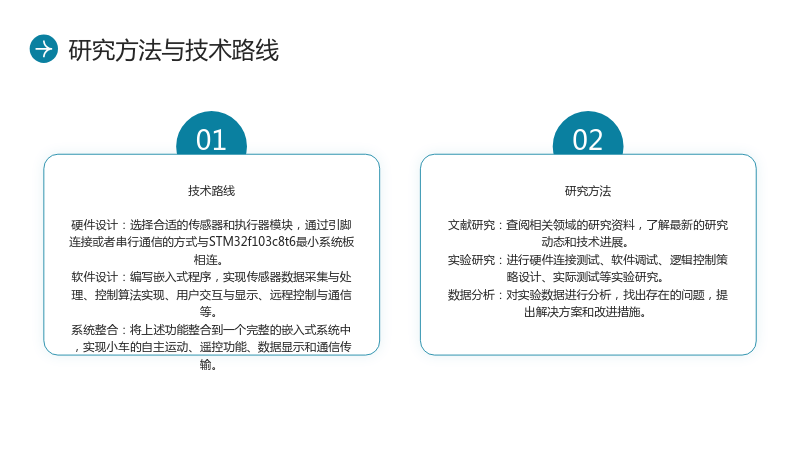

1.3 研究方法与技术路线

1.3.1 技术路线

• 硬件设计：选择合适的传感器和执行器模块，通过引脚连接或者串行通信的方式与STM32f103c8t6最小系统板相连。
• 软件设计：编写嵌入式程序，实现传感器数据采集与处理、控制算法实现、用户交互与显示、远程控制与通信等。
• 系统整合：将上述功能整合到一个完整的嵌入式系统中，实现小车的自主运动、遥控功能、数据显示和通信传输。

1.3.2 研究方法

• 文献研究：查阅相关领域的研究资料，了解最新的研究动态和技术进展。
• 实验研究：进行硬件连接测试、软件调试、逻辑控制策略设计、实际测试等实验研究。
• 数据分析：对实验数据进行分析，找出存在的问题，提出解决方案和改进措施。

2. 系统整体设计

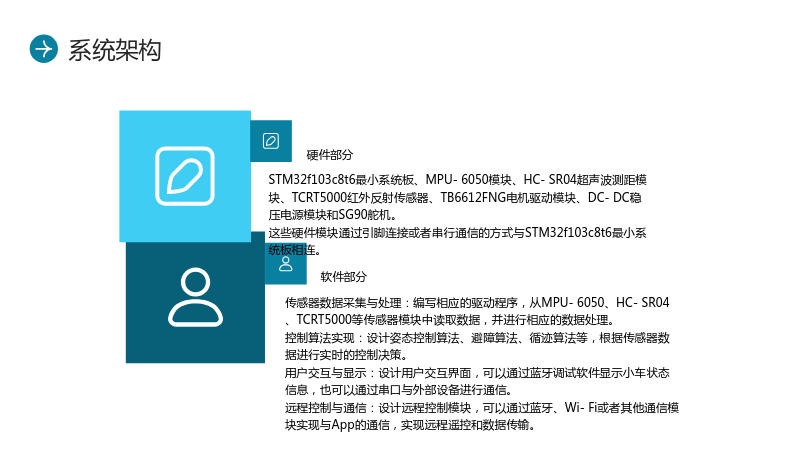

2.1 系统架构

2.1.1 硬件部分

• STM32f103c8t6最小系统板、MPU-6050模块、HC-SR04超声波测距模块、TCRT5000红外反射传感器、TB6612FNG电机驱动模块、DC-DC稳压电源模块和SG90舵机。
• 这些硬件模块通过引脚连接或者串行通信的方式与STM32f103c8t6最小系统板相连。

2.1.2 软件部分

• 传感器数据采集与处理：编写相应的驱动程序，从MPU-6050、HC-SR04、TCRT5000等传感器模块中读取数据，并进行相应的数据处理。
• 控制算法实现：设计姿态控制算法、避障算法、循迹算法等，根据传感器数据进行实时的控制决策。
• 用户交互与显示：设计用户交互界面，可以通过蓝牙调试软件显示小车状态信息，也可以通过串口与外部设备进行通信。
• 远程控制与通信：设计远程控制模块，可以通过蓝牙、Wi-Fi或者其他通信模块实现与App的通信，实现远程遥控和数据传输。

2.2 系统功能

2.2.1 硬件功能

• MPU-6050模块：感知自身的姿态和运动状态，实现平衡控制和姿态调整。
• HC-SR04超声波测距模块：用于测量小车与障碍物的距离，实现避障功能。
• TCRT5000红外反射传感器：用于检测地面或者跟随线路，实现循迹功能。
• 电机驱动模块：控制小车的电机，实现精确移动控制。
• 舵机：控制超声波测距模块测距方向，实现特定部件的精细操控。

2.2.2 软件功能

• 传感器数据采集与处理：从传感器模块中读取数据，并进行相应的数据处理。
• 控制算法实现：设计控制算法，根据传感器数据进行实时的控制决策。
• 用户交互与显示：设计用户交互界面，显示小车状态信息。
• 远程控制与通信：实现与App的通信，实现远程遥控和数据传输。

3. 硬件设计

3.1 硬件器件技术参数

• STM32f103c8t6最小系统板、HC-SR04超声波测距模块、TCRT5000红外反射传感器、TB6612FNG电机驱动模块、DC-DC稳压电源模块和SG90舵机。

3.2 硬件电路设计

• STM32f103c8t6连接各传感器和执行器模块，通过GPIO、I2C、SPI等接口进行数据通信和控制。
• HC-05蓝牙模块通过STM32f103c8t6连接手机app，用于显示小车的状态信息、传感器数据等。
• HC-SR04超声波测距模块用于测量小车与障碍物的距离，TCRT5000红外反射传感器用于检测地面或者跟随线路。
• TB6612FNG电机驱动模块用于控制小车的电机，SG90舵机用于控制超声波测距模块测距方向。

3.3 功能描述

• 小车可以通过MPU-6050模块感知自身的姿态和运动状态，实现平衡控制和姿态调整。
• HC-SR04超声波测距模块可以用于实现避障功能，让小车能够避开障碍物。
• TCRT5000红外反射传感器可以用于实现循迹功能，让小车能够按照指定的路径行驶。
• 通过蓝牙调试app，可以实时显示小车的状态信息、传感器数据等。
• 基于esp32cam摄像头实时反馈小车前方状况。

4. 软件设计

4.1 主程序流程图

• 设计主程序框架流程图，明确软件设计的整体结构。

4.2 核心代码

4.2.1 PWM驱动代码

• 编写PWM驱动代码，实现电机控制。

4.2.2 舵机驱动代码

• 编写舵机驱动代码，实现舵机的控制。

4.2.3 主程序代码

• 编写主程序代码，实现小车的基本控制功能。

5. 系统开发与调试

5.1 硬件连接测试

• 确保所有传感器和模块都正确连接到STM32f103c8t6最小系统板。
• 使用万用表检查电路是否有短路或断路问题。

5.2 软件调试

• 将STM32与电脑连接，使用Keil或其他开发软件进行代码编写。
• 编写初始化代码以配置传感器和通信接口。

5.3 逻辑控制策略

• 设计逻辑控制策略，例如当超声波传感器检测到障碍物时，小车应该停止、后退或转向以避开障碍物。

5.4 代码实现

• 实现控制策略的代码，包括超声波测距、红外避障和电机控制等功能。
• 使用定时器来记录超声波回声的时间，从而计算距离。

5.5 实际测试

• 在安全的测试环境中，运行小车并观察其对障碍物的反应。
• 确保小车能够在检测到障碍物时正确地执行避障动作。

5.6 注意事项

• 温度补偿：由于超声波测距的精度受温度影响，需要编写温度补偿程序以提高测距精度。
• 电源稳定性：确保供电稳定，避免因电源波动导致传感器读数不准确。
• 调试信息输出：在调试阶段，可以通过串口输出调试信息，以便实时监控传感器数据和系统状态。

6. 结论

6.1 创新性

• 多功能集成：整合了多种传感器和执行器模块，实现了控制、避障、循迹等多种功能，提升了小车的智能化水平。
• 强大的控制能力：采用STM32f103c8t6作为控制器，具有较强的计算和控制能力，能够实现复杂的控制算法和逻辑。
• 先进的传感器技术：采用了TB6612、HC-SR04、TCRT5000等先进传感器模块，提高了小车的感知能力和运动性能。
• 综合实践平台：为学习者提供了一个综合性的实践平台，帮助他们学习电子、编程和机器人技术，促进了STEM教育的发展。

6.2 改进空间

• 电源布局布线可以更加优化，防止线路连接不良导致各模块功能不稳定。
• 系统稳定性：需要进一步优化控制算法，提高小车系统的稳定性和鲁棒性，确保其在各种环境下都能正常运行。
• 用户体验：可以考虑增加更友好的用户交互界面，提供更丰富的功能和操作方式，提升用户体验。
• 功耗优化：对于移动小车项目来说，功耗是一个重要的考量因素，可以进一步优化电路设计和软件算法，减少系统的功耗，延长电池续航时间。
• 扩展性：考虑设计模块化的硬件结构和可编程的软件架构，方便后续功能的扩展和升级，提高系统的灵活性和可维护性。

参考文献

• [1] ESP32Cam远程视频遥控小车，
• [2] 智能小车制作教程（基于stm32），
