某化纤毛纺厂总配变电所及高压配电系统设计

1. 研究背景及意义

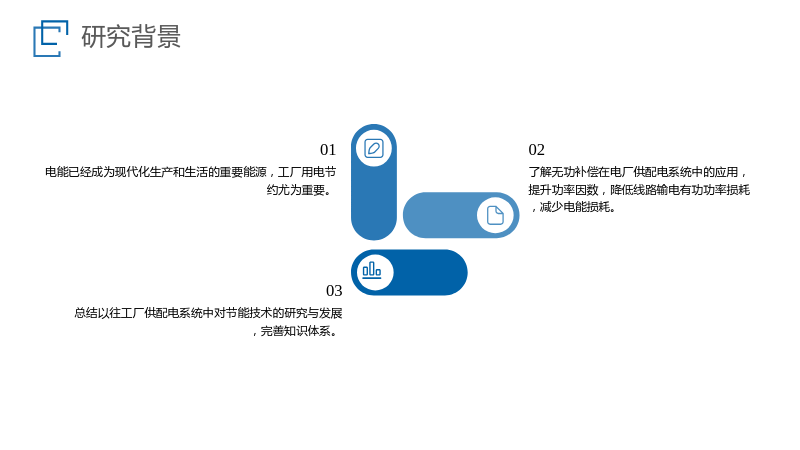

1.1 研究背景

• 电能已经成为现代化生产和生活的重要能源，工厂用电节约尤为重要。
• 了解无功补偿在电厂供配电系统中的应用，提升功率因数，降低线路输电有功功率损耗，减少电能损耗。
• 总结以往工厂供配电系统中对节能技术的研究与发展，完善知识体系。

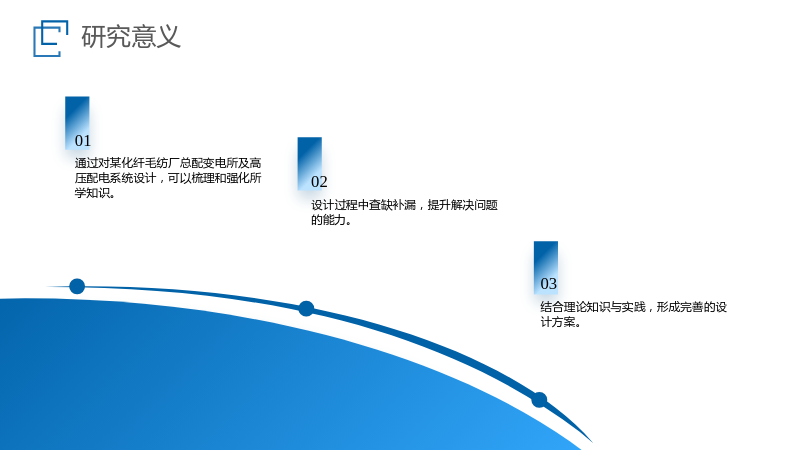

1.2 研究意义

• 通过对某化纤毛纺厂总配变电所及高压配电系统设计，可以梳理和强化所学知识。
• 设计过程中查缺补漏，提升解决问题的能力。
• 结合理论知识与实践，形成完善的设计方案。

2. 工厂供电设计的基本知识

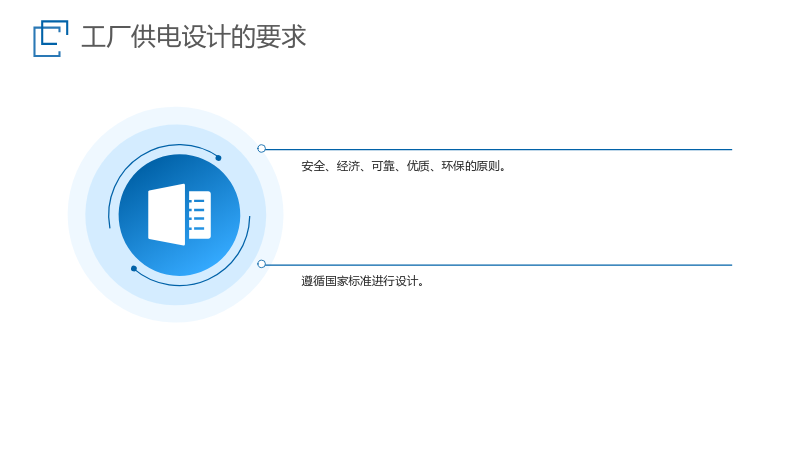

2.1 工厂供电设计的要求

• 安全、经济、可靠、优质、环保的原则。
• 遵循国家标准进行设计。

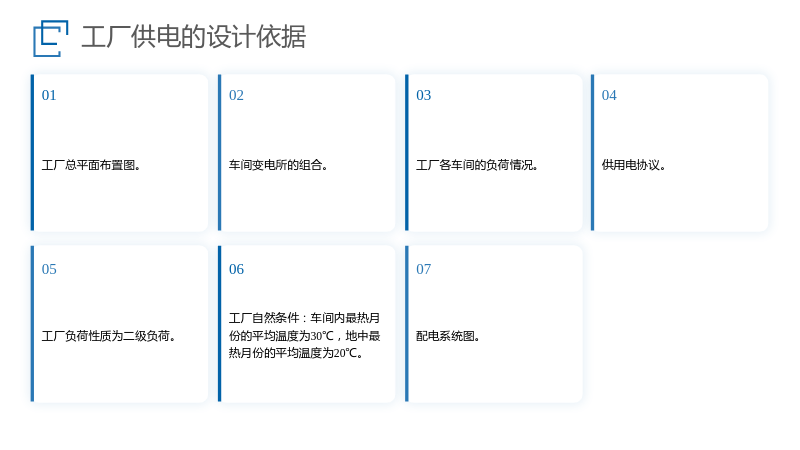

2.2 工厂供电的设计依据

• 工厂总平面布置图。
• 车间变电所的组合。
• 工厂各车间的负荷情况。
• 供用电协议。
• 工厂负荷性质为二级负荷。
• 工厂自然条件：车间内最热月份的平均温度为30℃，地中最热月份的平均温度为20℃。
• 配电系统图。

3. 负荷计算和无功功率补偿

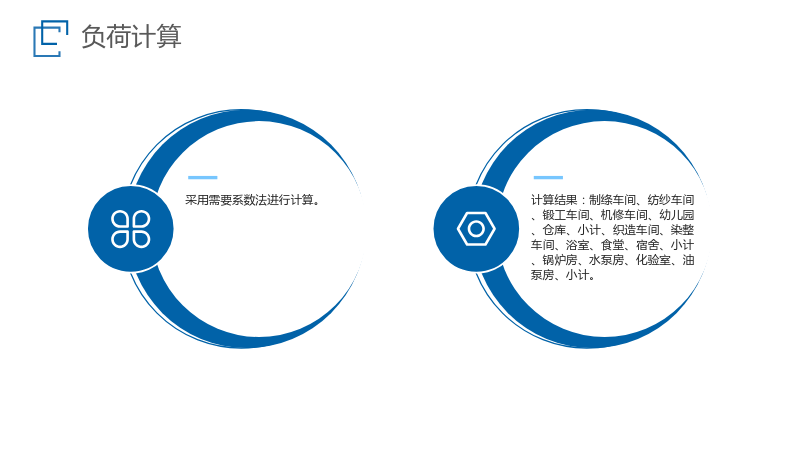

3.1 负荷计算

• 采用需要系数法进行计算。
• 计算结果：制绦车间、纺纱车间、锻工车间、机修车间、幼儿园、仓库、小计、织造车间、染整车间、浴室、食堂、宿舍、小计、锅炉房、水泵房、化验室、油泵房、小计。

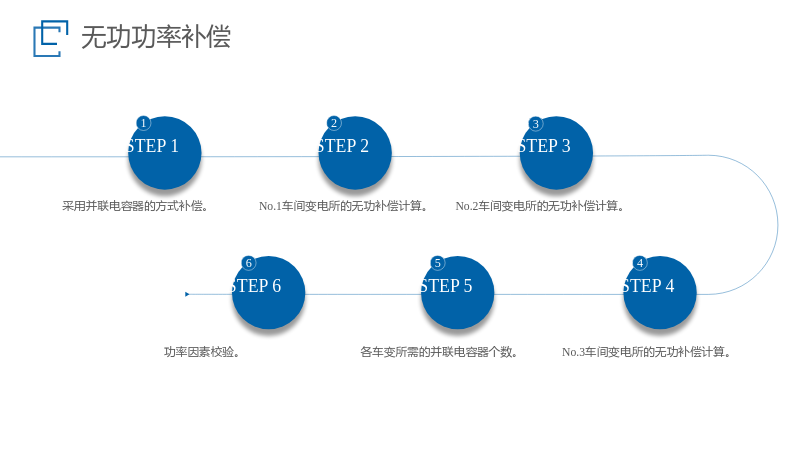

3.2 无功功率补偿

• 采用并联电容器的方式补偿。
• No.1车间变电所的无功补偿计算。
• No.2车间变电所的无功补偿计算。
• No.3车间变电所的无功补偿计算。
• 各车变所需的并联电容器个数。
• 功率因素校验。

4. 变电所的位置、型式、台数和容量的选择

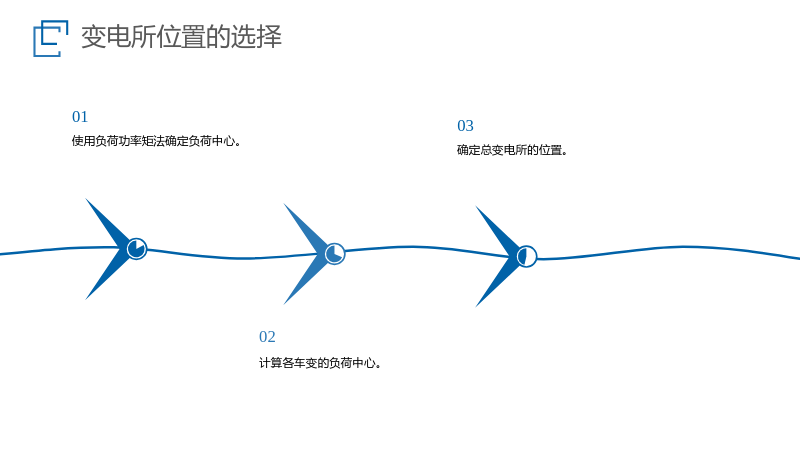

4.1 变电所位置的选择

• 使用负荷功率矩法确定负荷中心。
• 计算各车变的负荷中心。
• 确定总变电所的位置。

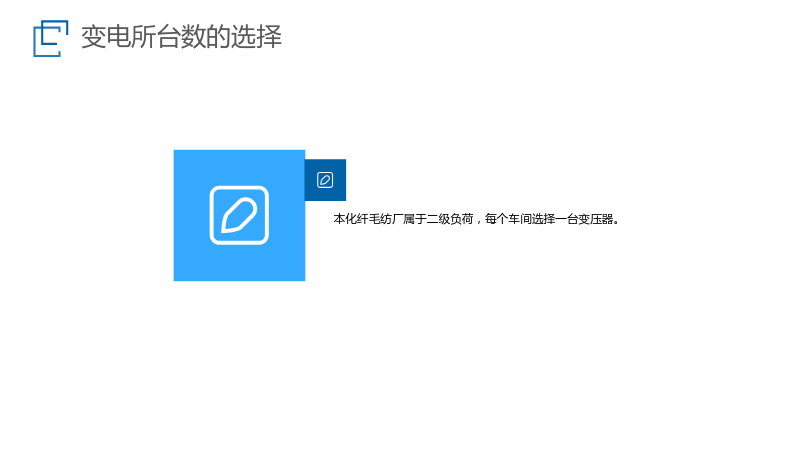

4.2 变电所台数的选择

• 本化纤毛纺厂属于二级负荷，每个车间选择一台变压器。

4.3 变电所主变压器型式和容量的选择

• 变压器型号、额定容量、联结组标号、空载电流%、阻抗电压%。

5. 变电所主接线方案的设计

• 单母线接线与单母分段接线的优缺点分析。
• 采用双回路单母分段的接线方式。

6. 短路电流计算

6.1 绘制计算电路

• 计算电路图。

6.2 确定基准值

• 基准值设定。

6.3 计算结果

• 最小运行方式下的计算结果。
• 最大运行方式下的计算结果。

7. 变电所一次设备的选择和校验

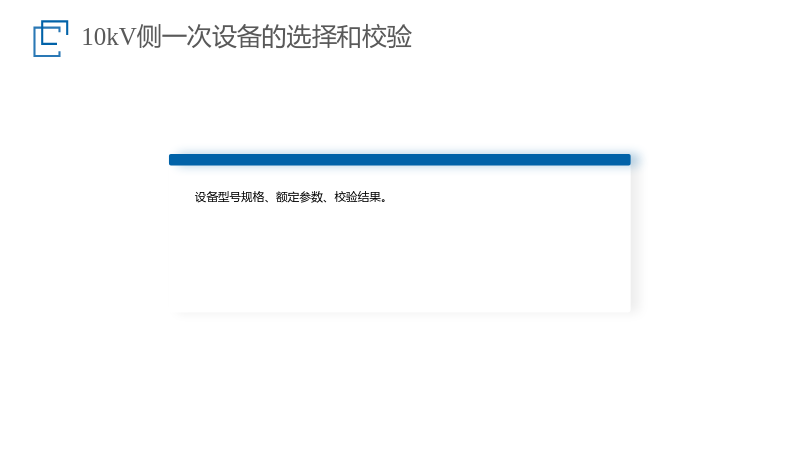

7.1 10kV侧一次设备的选择和校验

• 设备型号规格、额定参数、校验结果。

7.2 380KV侧一次设备的选择和校验

• 设备型号规格、额定参数、校验结果。

7.3 高低压母线的选择

• 母线型号、尺寸、中性母线尺寸。

8. 变电所进出线的选择和校验

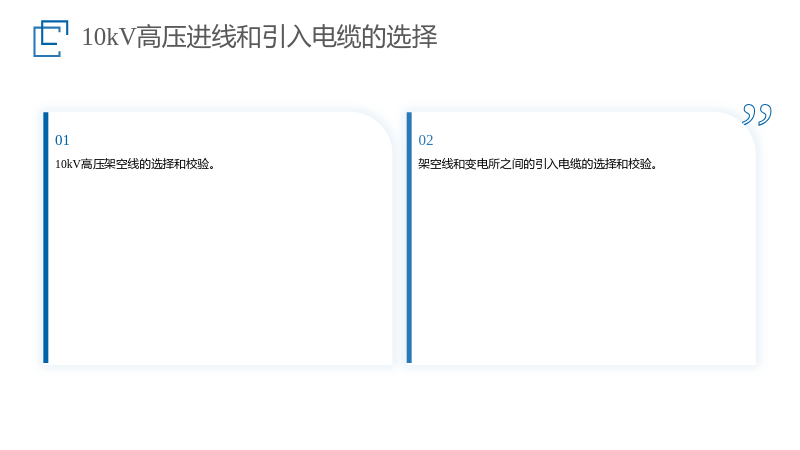

8.1 10kV高压进线和引入电缆的选择

• 10kV高压架空线的选择和校验。
• 架空线和变电所之间的引入电缆的选择和校验。

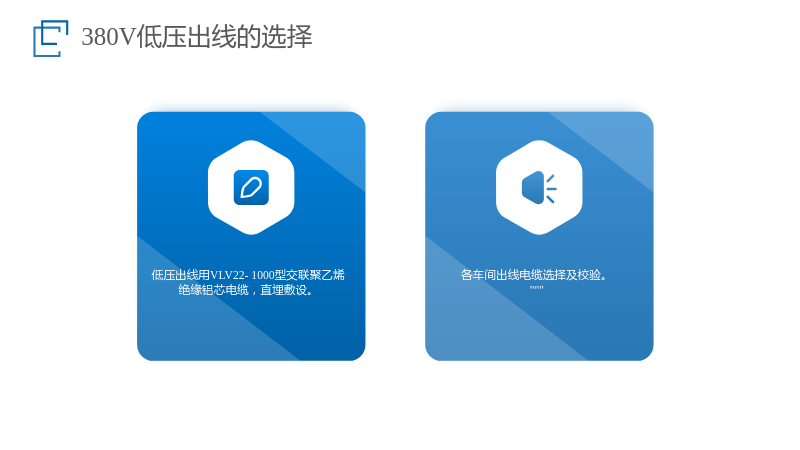

8.2 380V低压出线的选择

• 低压出线用VLV22-1000型交联聚乙烯绝缘铝芯电缆，直埋敷设。
• 各车间出线电缆选择及校验。 """
