基于单片机的智能化垃圾桶监控系统设计

1. 系统概述

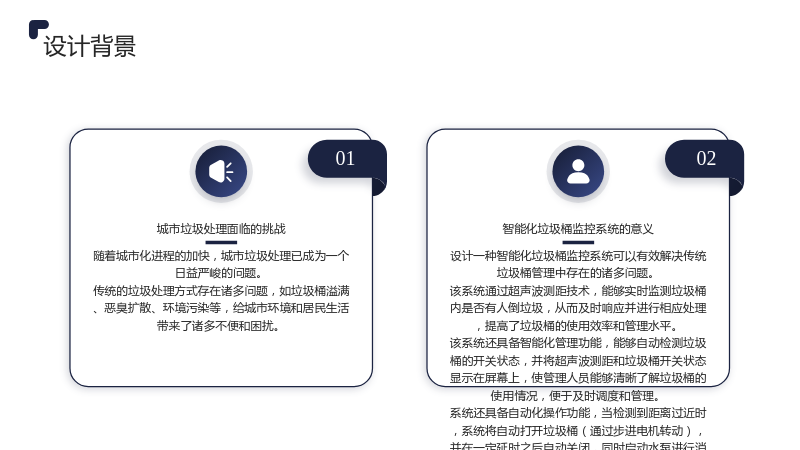

1.1 设计背景

1.1.1 城市垃圾处理面临的挑战

• 随着城市化进程的加快，城市垃圾处理已成为一个日益严峻的问题。
• 传统的垃圾处理方式存在诸多问题，如垃圾桶溢满、恶臭扩散、环境污染等，给城市环境和居民生活带来了诸多不便和困扰。

1.1.2 智能化垃圾桶监控系统的意义

• 设计一种智能化垃圾桶监控系统可以有效解决传统垃圾桶管理中存在的诸多问题。
• 该系统通过超声波测距技术，能够实时监测垃圾桶内是否有人倒垃圾，从而及时响应并进行相应处理，提高了垃圾桶的使用效率和管理水平。
• 该系统还具备智能化管理功能，能够自动检测垃圾桶的开关状态，并将超声波测距和垃圾桶开关状态显示在屏幕上，使管理人员能够清晰了解垃圾桶的使用情况，便于及时调度和管理。
• 系统还具备自动化操作功能，当检测到距离过近时，系统将自动打开垃圾桶（通过步进电机转动），并在一定延时之后自动关闭，同时启动水泵进行消毒处理，从而有效避免了垃圾桶的交叉污染和细菌滋生。
• 最后，系统还具备溢满检测功能，通过红外检测技术，当垃圾桶满溢时，系统能够及时发出语音提示，提醒管理人员及时清理，从而有效避免了垃圾桶溢满导致的环境污染和恶臭扩散。

1.2 研究现状

1.2.1 国外研究现状

• 在国外，一些发达国家和地区在智能化垃圾桶监控系统方面已经进行了一系列研究和实践，并取得了一些重要成果。
• 例如，美国、日本、德国等国家在智能化垃圾桶监控系统的研发方面处于领先地位。
  • 美国的一些城市如旧金山、西雅图等已经部署了智能化垃圾桶监控系统，通过在垃圾桶上安装传感器和通信模块，实现了对垃圾桶状态的实时监测和管理。
  • 日本的一些城市如东京、大阪等也在智能化垃圾桶监控系统方面进行了积极探索。他们利用先进的传感技术和物联网技术，开发了一系列智能化垃圾桶产品，可以实现对垃圾桶的实时监测、自动分类和远程控制等功能，为城市垃圾管理带来了革命性的变革。

1.2.2 国内研究现状

• 国内在智能化垃圾桶监控系统的研究也逐渐受到重视，一些高校、科研机构和企业开始着手开展相关工作。
• 目前，国内主要集中在传感技术、通信技术和智能算法等方面的研究和应用。
  • 在传感技术方面，国内研究者开发了一些适用于智能化垃圾桶监控系统的传感器，如超声波传感器、红外传感器等，用于实现对垃圾桶状态的检测和监测。
  • 在通信技术方面，国内研究者借鉴国外先进经验，采用蓝牙、WiFi等无线通信技术，实现了智能化垃圾桶监控系统与监测中心、手机App等的连接，实现了远程监控和控制。
  • 在智能算法方面，国内研究者利用人工智能、数据挖掘等技术，对垃圾桶状态进行智能分析和预测，提出了一些优化方案和算法，以提高系统的智能化水平和管理效率。

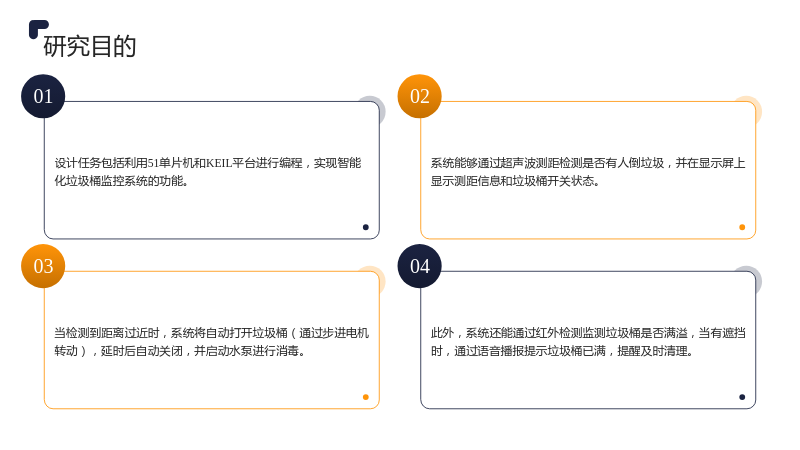

1.3 研究目的

• 设计任务包括利用51单片机和KEIL平台进行编程，实现智能化垃圾桶监控系统的功能。
• 系统能够通过超声波测距检测是否有人倒垃圾，并在显示屏上显示测距信息和垃圾桶开关状态。
• 当检测到距离过近时，系统将自动打开垃圾桶（通过步进电机转动），延时后自动关闭，并启动水泵进行消毒。
• 此外，系统还能通过红外检测监测垃圾桶是否满溢，当有遮挡时，通过语音播报提示垃圾桶已满，提醒及时清理。

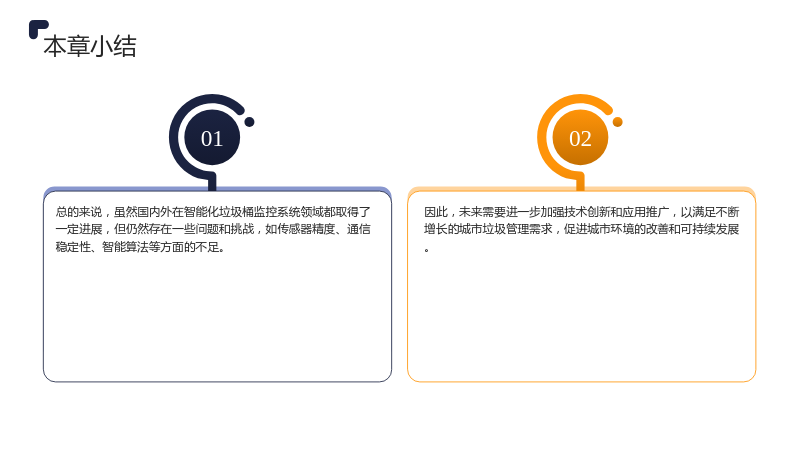

1.4 本章小结

• 总的来说，虽然国内外在智能化垃圾桶监控系统领域都取得了一定进展，但仍然存在一些问题和挑战，如传感器精度、通信稳定性、智能算法等方面的不足。
• 因此，未来需要进一步加强技术创新和应用推广，以满足不断增长的城市垃圾管理需求，促进城市环境的改善和可持续发展。

2. 系统总设计

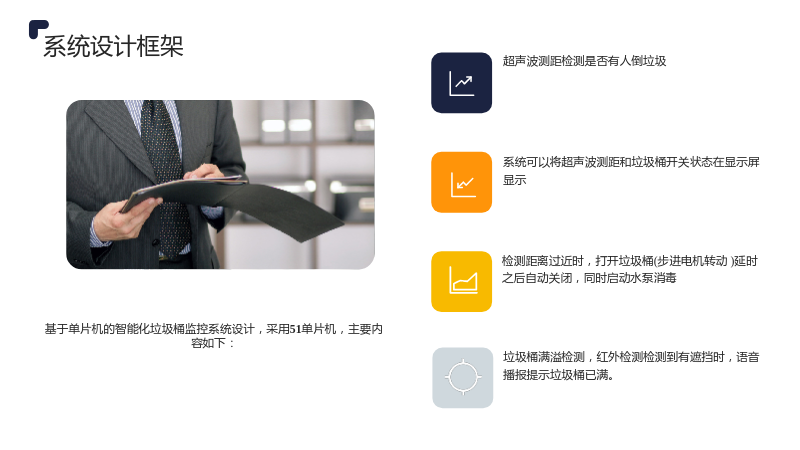

2.1 系统设计框架

• 基于单片机的智能化垃圾桶监控系统设计，采用51单片机，主要内容如下：
  • 超声波测距检测是否有人倒垃圾
  • 系统可以将超声波测距和垃圾桶开关状态在显示屏显示
  • 检测距离过近时，打开垃圾桶(步进电机转动 )延时之后自动关闭，同时启动水泵消毒
  • 垃圾桶满溢检测，红外检测检测到有遮挡时，语音播报提示垃圾桶已满。

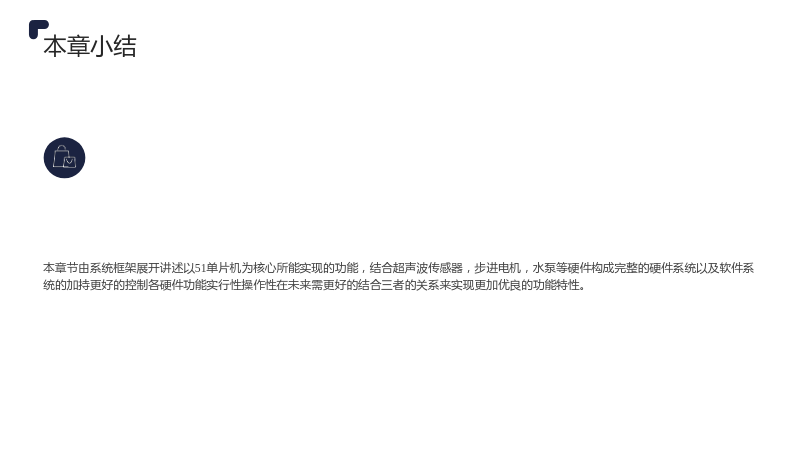

2.2 本章小结

• 本章节由系统框架展开讲述以51单片机为核心所能实现的功能，结合超声波传感器，步进电机，水泵等硬件构成完整的硬件系统以及软件系统的加持更好的控制各硬件功能实行性操作性在未来需更好的结合三者的关系来实现更加优良的功能特性。

3. 硬件设计

3.1 主要元器件的选择

3.1.1 单片机芯片的选择

• STC89C52是一款常用的单片机，其原理基于哈佛结构的8051内核，具有丰富的外设资源和强大的功能。
• 技术原理：STC89C52采用了哈佛结构的8051内核，具有8位CPU，工作频率可高达33MHz。其主要特点包括具有8KB的Flash存储器、256B的RAM和32个I/O口，以及丰富的外设资源，如定时器、串口、中断等。
• 引脚应用：STC89C52拥有40个引脚，其中包括了用于电源、时钟、I/O口、中断、定时器、串口等功能的引脚。

3.1.2 超声波传感器电路设计

• HC-SR04是一种常用的超声波传感器，用于测量距离。其技术原理基于超声波的发送和接收。
• 引脚应用：HC-SR04有4个引脚：VCC、Trig、Echo和GND。VCC为供电正极，Trig用于发送超声波脉冲信号，Echo用于接收反射超声波，并输出信号给控制器，GND为接地引脚。

3.1.3 步进电机电路设计

• 28BYJ48是一种步进电机，常用于各种小型电子设备和机械装置中。它通常与ULN2003驱动器模块配合使用，以便通过控制信号来实现步进电机的精确控制。
• 引脚应用：28BYJ48步进电机有5个引脚：红色（COM）是公共引脚，其余四个引脚分别对应四个线圈（A、B、C、D）。ULN2003驱动器模块包含7个输入引脚（IN1至IN7）和4个输出引脚（OUT1至OUT4），以及一个VCC和一个GND引脚。

3.1.4 红外检测电路设计

• 红外传感器用于检测垃圾桶是否已满溢，当有遮挡时，表示垃圾桶已满。在系统中起到满溢检测的重要作用，能够及时发现垃圾桶的填充情况。

3.1.5 语音播报电路设计

• MY1680语音播报模块用于在检测到垃圾桶满溢时进行语音提示，向用户报告垃圾桶已满。提供了一种直观、便捷的提示方式，增强了系统的用户友好性。

3.1.6 水泵电路设计

• 水泵用于在垃圾桶关闭后进行消毒清洁，确保垃圾桶的卫生环境。在系统中起到清洁维护的重要作用，提高了垃圾桶的使用效率和舒适性。

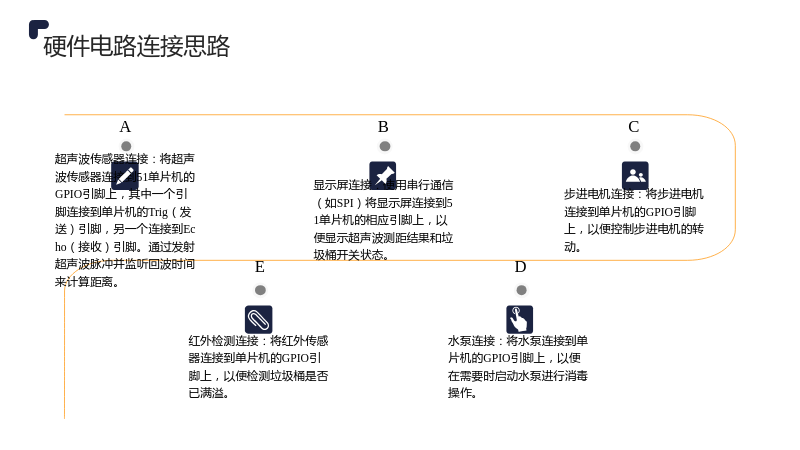

3.2 硬件电路连接思路

• 超声波传感器连接：将超声波传感器连接到51单片机的GPIO引脚上，其中一个引脚连接到单片机的Trig（发送）引脚，另一个连接到Echo（接收）引脚。通过发射超声波脉冲并监听回波时间来计算距离。
• 显示屏连接：使用串行通信（如SPI）将显示屏连接到51单片机的相应引脚上，以便显示超声波测距结果和垃圾桶开关状态。
• 步进电机连接：将步进电机连接到单片机的GPIO引脚上，以便控制步进电机的转动。
• 水泵连接：将水泵连接到单片机的GPIO引脚上，以便在需要时启动水泵进行消毒操作。
• 红外检测连接：将红外传感器连接到单片机的GPIO引脚上，以便检测垃圾桶是否已满溢。

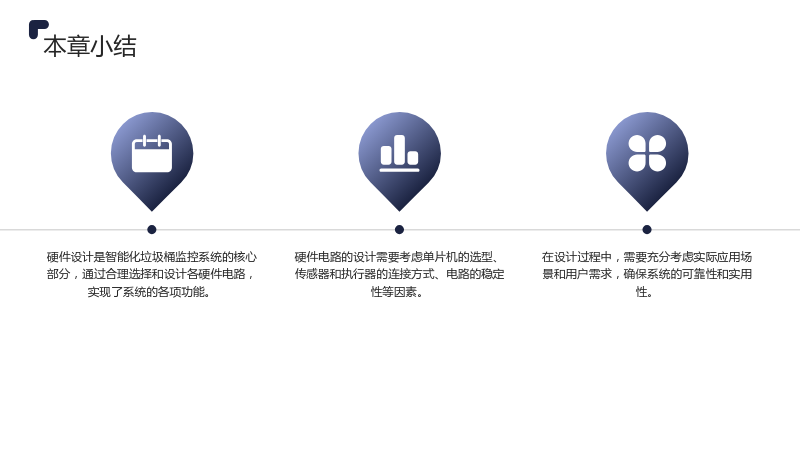

3.3 本章小结

• 硬件设计是智能化垃圾桶监控系统的核心部分，通过合理选择和设计各硬件电路，实现了系统的各项功能。
• 硬件电路的设计需要考虑单片机的选型、传感器和执行器的连接方式、电路的稳定性等因素。
• 在设计过程中，需要充分考虑实际应用场景和用户需求，确保系统的可靠性和实用性。

4. 软件系统设计

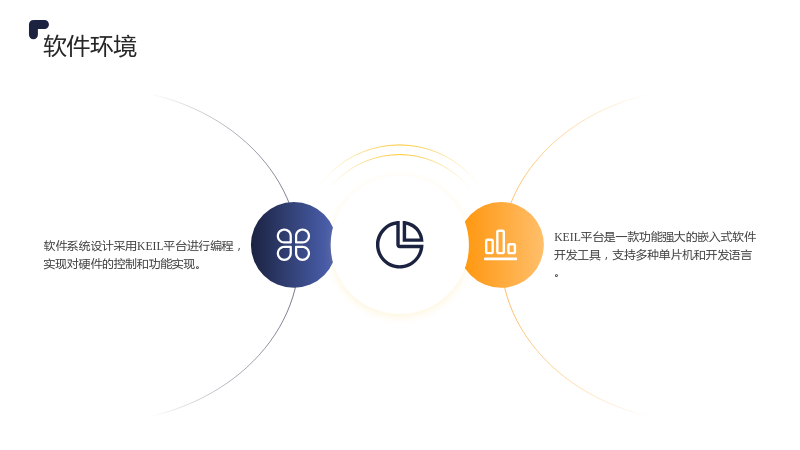

4.1 软件环境

• 软件系统设计采用KEIL平台进行编程，实现对硬件的控制和功能实现。
• KEIL平台是一款功能强大的嵌入式软件开发工具，支持多种单片机和开发语言。

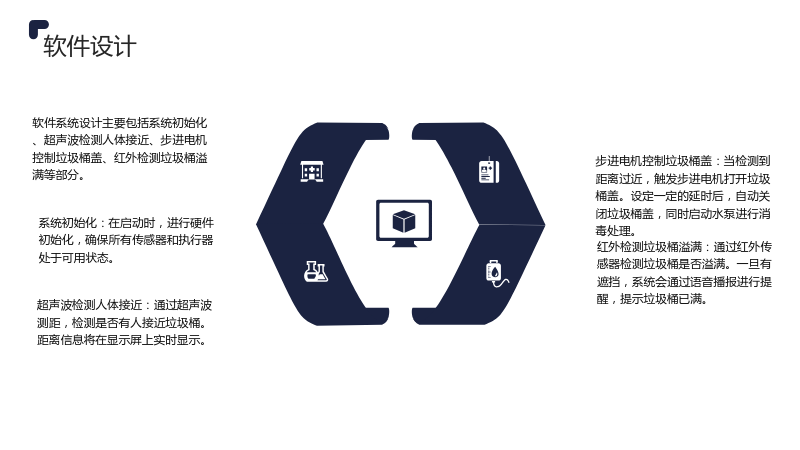

4.2 软件设计

• 软件系统设计主要包括系统初始化、超声波检测人体接近、步进电机控制垃圾桶盖、红外检测垃圾桶溢满等部分。
• 系统初始化：在启动时，进行硬件初始化，确保所有传感器和执行器处于可用状态。
• 超声波检测人体接近：通过超声波测距，检测是否有人接近垃圾桶。距离信息将在显示屏上实时显示。
• 步进电机控制垃圾桶盖：当检测到距离过近，触发步进电机打开垃圾桶盖。设定一定的延时后，自动关闭垃圾桶盖，同时启动水泵进行消毒处理。
• 红外检测垃圾桶溢满：通过红外传感器检测垃圾桶是否溢满。一旦有遮挡，系统会通过语音播报进行提醒，提示垃圾桶已满。

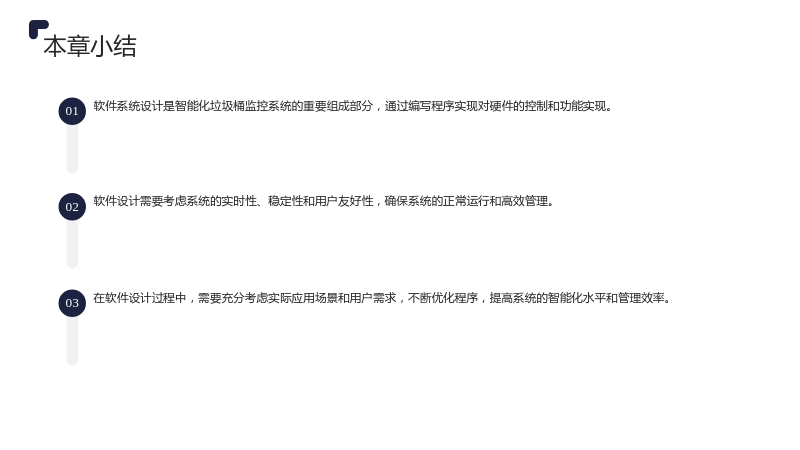

4.3 本章小结

• 软件系统设计是智能化垃圾桶监控系统的重要组成部分，通过编写程序实现对硬件的控制和功能实现。
• 软件设计需要考虑系统的实时性、稳定性和用户友好性，确保系统的正常运行和高效管理。
• 在软件设计过程中，需要充分考虑实际应用场景和用户需求，不断优化程序，提高系统的智能化水平和管理效率。

5. 系统测试

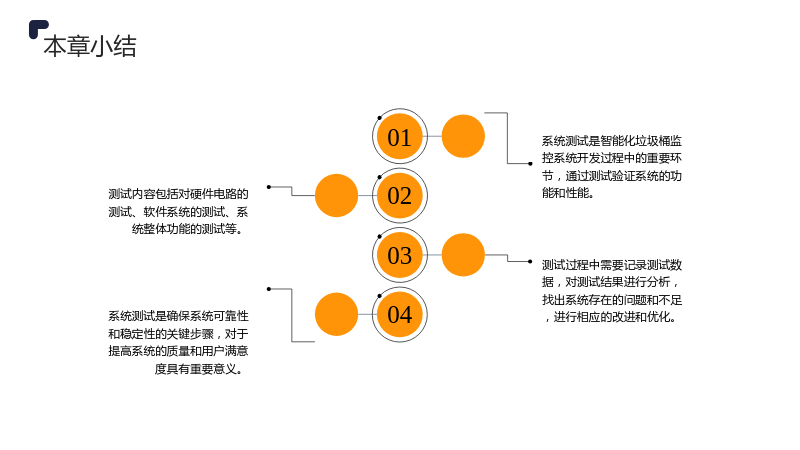

5.1 本章小结

• 系统测试是智能化垃圾桶监控系统开发过程中的重要环节，通过测试验证系统的功能和性能。
• 测试内容包括对硬件电路的测试、软件系统的测试、系统整体功能的测试等。
• 测试过程中需要记录测试数据，对测试结果进行分析，找出系统存在的问题和不足，进行相应的改进和优化。
• 系统测试是确保系统可靠性和稳定性的关键步骤，对于提高系统的质量和用户满意度具有重要意义。

6. 结论

• 基于单片机的智能化垃圾桶监控系统设计对于提高城市垃圾管理的效率和水平，改善城市环境质量，提升居民生活品质具有重要的意义和价值。
• 系统设计采用了51单片机和多种传感器和执行器，实现了垃圾桶状态的监测和控制，提高了垃圾桶管理的智能化水平和卫生环境的改善。
• 通过对系统的测试和验证，证明了系统功能的可靠性和实用性。
• 然而，系统的稳定性和用户体验需要进一步改进，以适应不同的环境和使用场景。
• 未来可以考虑引入人工智能和大数据技术，进一步提高系统的智能化水平和管理效率。
• 智能化垃圾桶监控系统在实际生活中具有重要意义，可以应用于公共场所、社区和家庭等场所，为人们提供更便捷、卫生的垃圾处理服务，具有较高的社会和经济价值。

参考文献

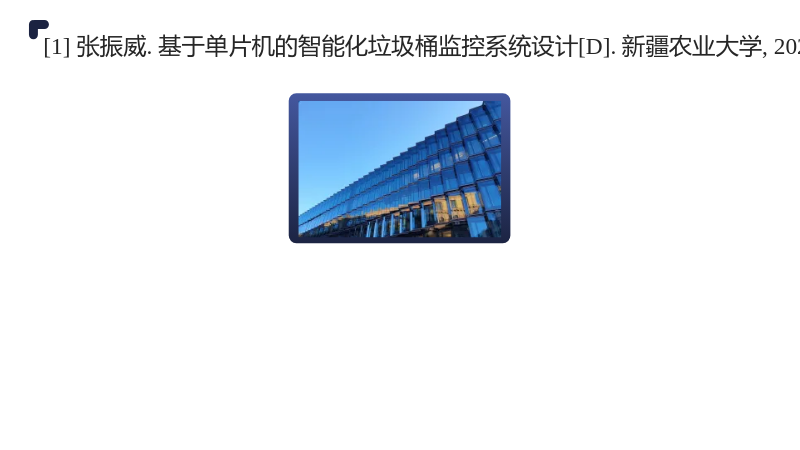

[1] 张振威. 基于单片机的智能化垃圾桶监控系统设计[D]. 新疆农业大学, 2020.

[2] 周伟. 智能化垃圾桶监控系统的研究与设计[J]. 自动化与仪表, 2019, 35(12): 58-61.

[3] 李明, 张强. 基于单片机的智能垃圾桶监控系统设计[J]. 电子设计与应用, 2018, 40(10): 112-115.

[4] 张振威. 基于单片机的智能化垃圾桶监控系统设计[D]. 新疆农业大学, 2020.

[5] 周伟. 智能化垃圾桶监控系统的研究与设计[J]. 自动化与仪表, 20
