基于单片机的智能防火警报系统设计

1. 引言

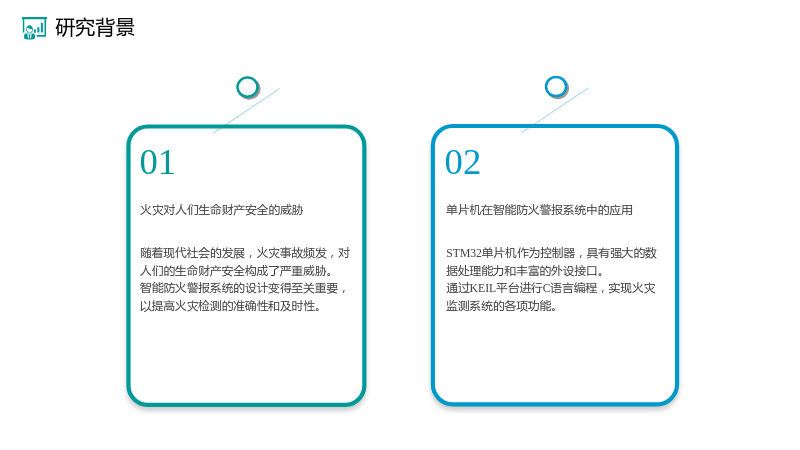

1.1 研究背景

1.1.1 火灾对人们生命财产安全的威胁

• 随着现代社会的发展，火灾事故频发，对人们的生命财产安全构成了严重威胁。
• 智能防火警报系统的设计变得至关重要，以提高火灾检测的准确性和及时性。

1.1.2 单片机在智能防火警报系统中的应用

• STM32单片机作为控制器，具有强大的数据处理能力和丰富的外设接口。
• 通过KEIL平台进行C语言编程，实现火灾监测系统的各项功能。

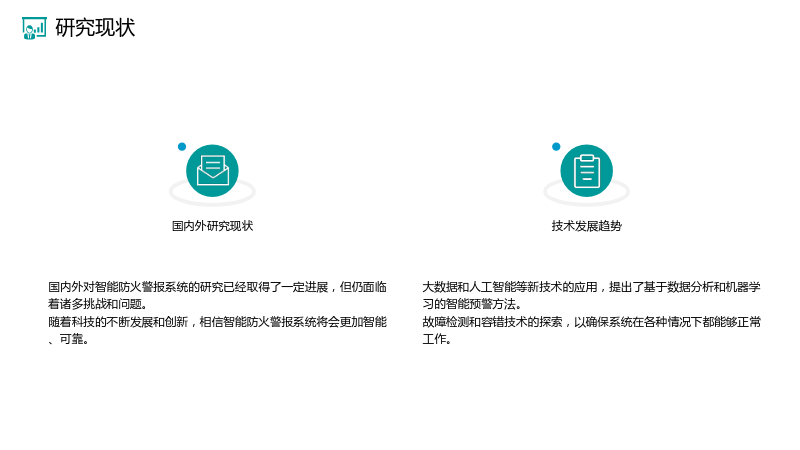

1.2 研究现状

1.2.1 国内外研究现状

• 国内外对智能防火警报系统的研究已经取得了一定进展，但仍面临着诸多挑战和问题。
• 随着科技的不断发展和创新，相信智能防火警报系统将会更加智能、可靠。

1.2.2 技术发展趋势

• 大数据和人工智能等新技术的应用，提出了基于数据分析和机器学习的智能预警方法。
• 故障检测和容错技术的探索，以确保系统在各种情况下都能够正常工作。

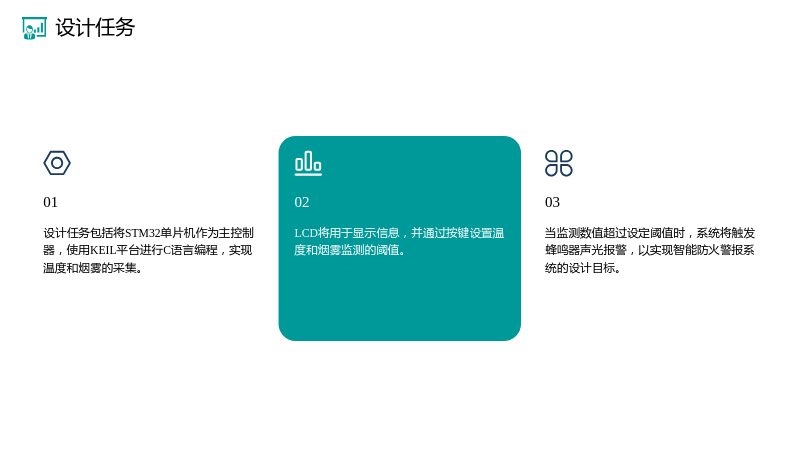

1.3 设计任务

• 设计任务包括将STM32单片机作为主控制器，使用KEIL平台进行C语言编程，实现温度和烟雾的采集。
• LCD将用于显示信息，并通过按键设置温度和烟雾监测的阈值。
• 当监测数值超过设定阈值时，系统将触发蜂鸣器声光报警，以实现智能防火警报系统的设计目标。

2. 系统总体设计方案

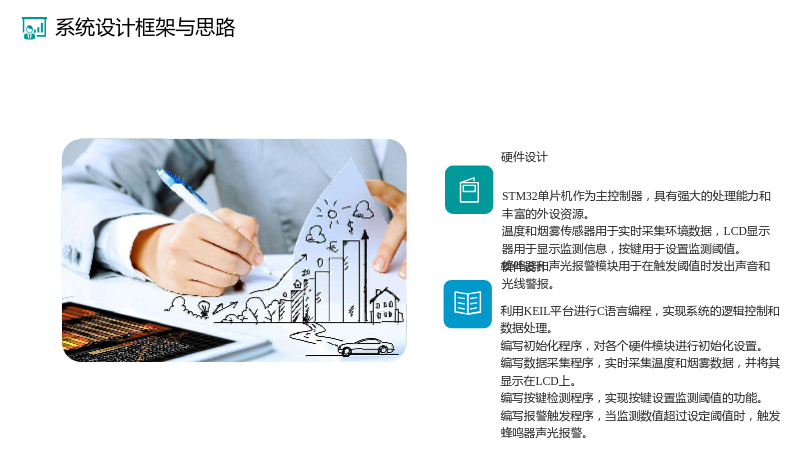

2.1 系统设计框架与思路

2.1.1 硬件设计

• STM32单片机作为主控制器，具有强大的处理能力和丰富的外设资源。
• 温度和烟雾传感器用于实时采集环境数据，LCD显示器用于显示监测信息，按键用于设置监测阈值。
• 蜂鸣器和声光报警模块用于在触发阈值时发出声音和光线警报。

2.1.2 软件设计

• 利用KEIL平台进行C语言编程，实现系统的逻辑控制和数据处理。
• 编写初始化程序，对各个硬件模块进行初始化设置。
• 编写数据采集程序，实时采集温度和烟雾数据，并将其显示在LCD上。
• 编写按键检测程序，实现按键设置监测阈值的功能。
• 编写报警触发程序，当监测数值超过设定阈值时，触发蜂鸣器声光报警。

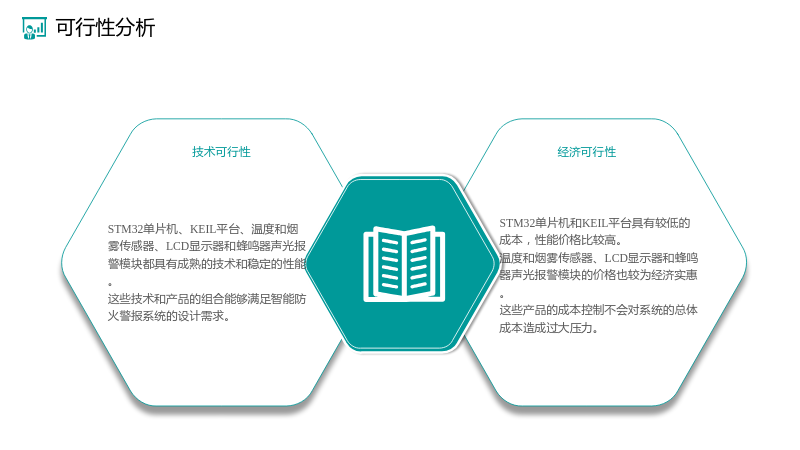

2.2 可行性分析

2.2.1 技术可行性

• STM32单片机、KEIL平台、温度和烟雾传感器、LCD显示器和蜂鸣器声光报警模块都具有成熟的技术和稳定的性能。
• 这些技术和产品的组合能够满足智能防火警报系统的设计需求。

2.2.2 经济可行性

• STM32单片机和KEIL平台具有较低的成本，性能价格比较高。
• 温度和烟雾传感器、LCD显示器和蜂鸣器声光报警模块的价格也较为经济实惠。
• 这些产品的成本控制不会对系统的总体成本造成过大压力。

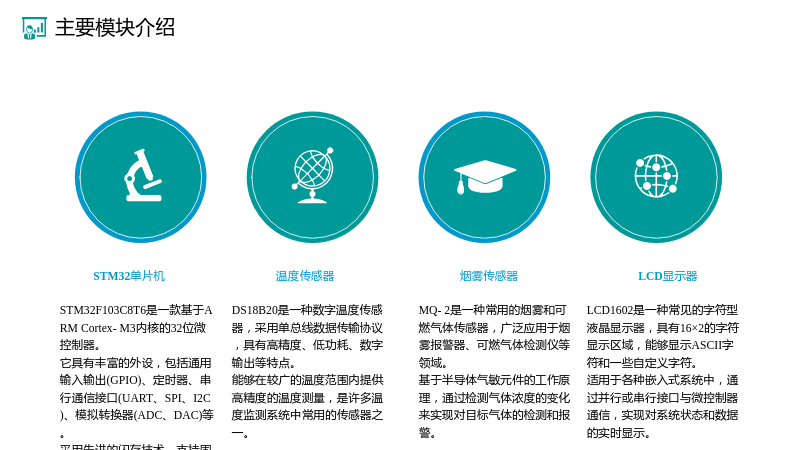

2.3 主要模块介绍

2.3.1 STM32单片机

• STM32F103C8T6是一款基于ARM Cortex-M3内核的32位微控制器。
• 它具有丰富的外设，包括通用输入输出(GPIO)、定时器、串行通信接口(UART、SPI、I2C)、模拟转换器(ADC、DAC)等。
• 采用先进的闪存技术，支持固件升级和更新，提高了系统的可靠性和灵活性。

2.3.2 温度传感器

• DS18B20是一种数字温度传感器，采用单总线数据传输协议，具有高精度、低功耗、数字输出等特点。
• 能够在较广的温度范围内提供高精度的温度测量，是许多温度监测系统中常用的传感器之一。

2.3.3 烟雾传感器

• MQ-2是一种常用的烟雾和可燃气体传感器，广泛应用于烟雾报警器、可燃气体检测仪等领域。
• 基于半导体气敏元件的工作原理，通过检测气体浓度的变化来实现对目标气体的检测和报警。

2.3.4 LCD显示器

• LCD1602是一种常见的字符型液晶显示器，具有16×2的字符显示区域，能够显示ASCII字符和一些自定义字符。
• 适用于各种嵌入式系统中，通过并行或串行接口与微控制器通信，实现对系统状态和数据的实时显示。

3. 硬件系统设计

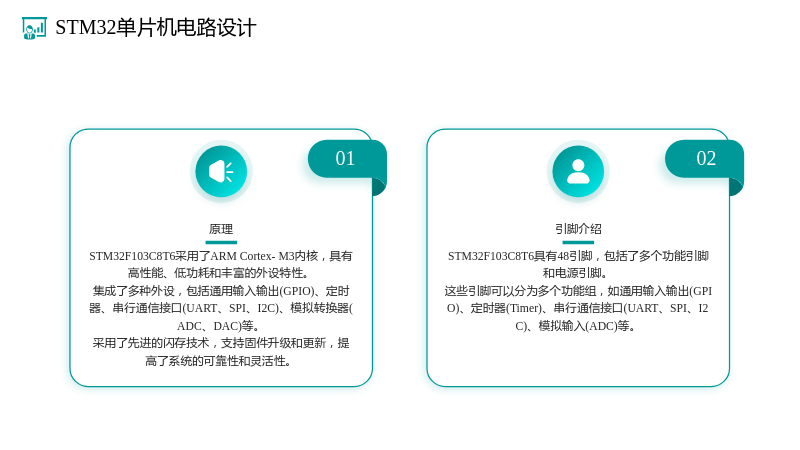

3.1 STM32单片机电路设计

3.1.1 原理

• STM32F103C8T6采用了ARM Cortex-M3内核，具有高性能、低功耗和丰富的外设特性。
• 集成了多种外设，包括通用输入输出(GPIO)、定时器、串行通信接口(UART、SPI、I2C)、模拟转换器(ADC、DAC)等。
• 采用了先进的闪存技术，支持固件升级和更新，提高了系统的可靠性和灵活性。

3.1.2 引脚介绍

• STM32F103C8T6具有48引脚，包括了多个功能引脚和电源引脚。
• 这些引脚可以分为多个功能组，如通用输入输出(GPIO)、定时器(Timer)、串行通信接口(UART、SPI、I2C)、模拟输入(ADC)等。

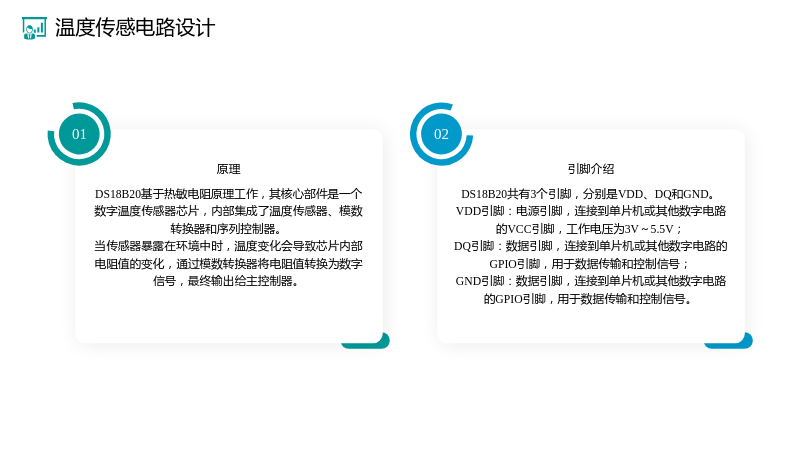

3.2 温度传感电路设计

3.2.1 原理

• DS18B20基于热敏电阻原理工作，其核心部件是一个数字温度传感器芯片，内部集成了温度传感器、模数转换器和序列控制器。
• 当传感器暴露在环境中时，温度变化会导致芯片内部电阻值的变化，通过模数转换器将电阻值转换为数字信号，最终输出给主控制器。

3.2.2 引脚介绍

• DS18B20共有3个引脚，分别是VDD、DQ和GND。
• VDD引脚：电源引脚，连接到单片机或其他数字电路的VCC引脚，工作电压为3V～5.5V；
• DQ引脚：数据引脚，连接到单片机或其他数字电路的GPIO引脚，用于数据传输和控制信号；
• GND引脚：数据引脚，连接到单片机或其他数字电路的GPIO引脚，用于数据传输和控制信号。

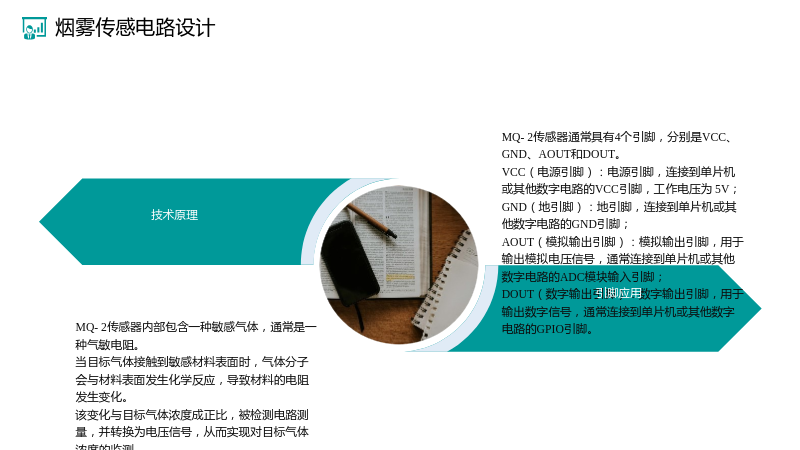

3.3 烟雾传感电路设计

3.3.1 技术原理

• MQ-2传感器内部包含一种敏感气体，通常是一种气敏电阻。
• 当目标气体接触到敏感材料表面时，气体分子会与材料表面发生化学反应，导致材料的电阻发生变化。
• 该变化与目标气体浓度成正比，被检测电路测量，并转换为电压信号，从而实现对目标气体浓度的监测。

3.3.2 引脚应用

• MQ-2传感器通常具有4个引脚，分别是VCC、GND、AOUT和DOUT。
• VCC（电源引脚）：电源引脚，连接到单片机或其他数字电路的VCC引脚，工作电压为 5V；
• GND（地引脚）：地引脚，连接到单片机或其他数字电路的GND引脚；
• AOUT（模拟输出引脚）：模拟输出引脚，用于输出模拟电压信号，通常连接到单片机或其他数字电路的ADC模块输入引脚；
• DOUT（数字输出引脚）：数字输出引脚，用于输出数字信号，通常连接到单片机或其他数字电路的GPIO引脚。

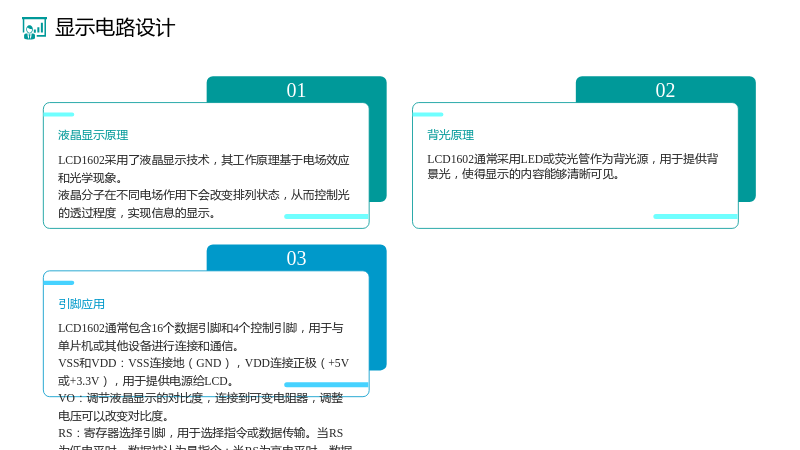

3.4 显示电路设计

3.4.1 液晶显示原理

• LCD1602采用了液晶显示技术，其工作原理基于电场效应和光学现象。
• 液晶分子在不同电场作用下会改变排列状态，从而控制光的透过程度，实现信息的显示。

3.4.2 背光原理

• LCD1602通常采用LED或荧光管作为背光源，用于提供背景光，使得显示的内容能够清晰可见。

3.4.3 引脚应用

• LCD1602通常包含16个数据引脚和4个控制引脚，用于与单片机或其他设备进行连接和通信。
• VSS和VDD：VSS连接地（GND），VDD连接正极（+5V或+3.3V），用于提供电源给LCD。
• VO：调节液晶显示的对比度，连接到可变电阻器，调整电压可以改变对比度。
• RS：寄存器选择引脚，用于选择指令或数据传输。当RS为低电平时，数据被认为是指令；当RS为高电平时，数据被认为是显示的字符。
• RW：读写控制引脚，用于选择LCD的读取或写入模式。当RW为低电平时，进行写操作；当RW为高电平时，进行读操作。
• E：使能引脚，用于控制数据的传输。当E从低电平变为高电平时，LCD执行命令或数据传输。
• D0-D7：数据引脚，用于传输数据和指令。这些引脚连接到单片机的IO口，用于发送字符或指令数据。
• A和K：A连接正极，K连接负极，用于连接背光源，使LCD的显示内容能够清晰可见。

4. 软件系统设计

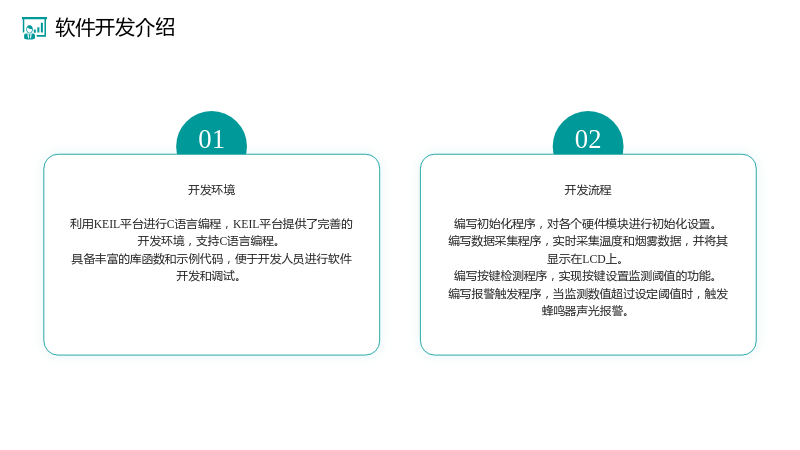

4.1 软件开发介绍

4.1.1 开发环境

• 利用KEIL平台进行C语言编程，KEIL平台提供了完善的开发环境，支持C语言编程。
• 具备丰富的库函数和示例代码，便于开发人员进行软件开发和调试。

4.1.2 开发流程

• 编写初始化程序，对各个硬件模块进行初始化设置。
• 编写数据采集程序，实时采集温度和烟雾数据，并将其显示在LCD上。
• 编写按键检测程序，实现按键设置监测阈值的功能。
• 编写报警触发程序，当监测数值超过设定阈值时，触发蜂鸣器声光报警。

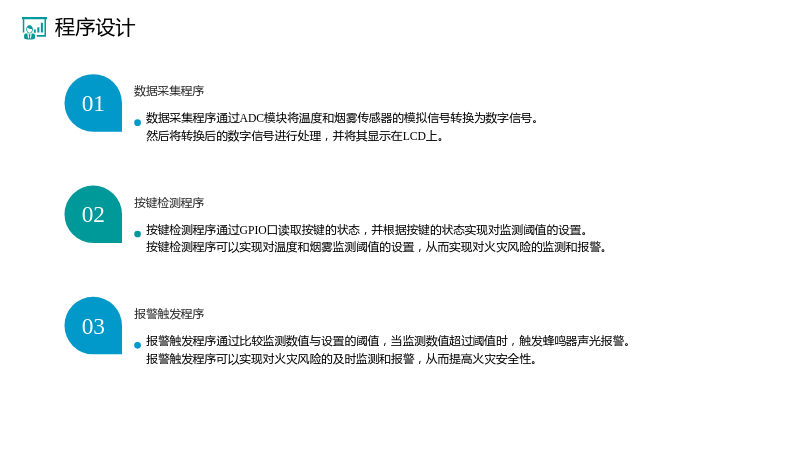

4.2 程序设计

4.2.1 数据采集程序

• 数据采集程序通过ADC模块将温度和烟雾传感器的模拟信号转换为数字信号。
• 然后将转换后的数字信号进行处理，并将其显示在LCD上。

4.2.2 按键检测程序

• 按键检测程序通过GPIO口读取按键的状态，并根据按键的状态实现对监测阈值的设置。
• 按键检测程序可以实现对温度和烟雾监测阈值的设置，从而实现对火灾风险的监测和报警。

4.2.3 报警触发程序

• 报警触发程序通过比较监测数值与设置的阈值，当监测数值超过阈值时，触发蜂鸣器声光报警。
• 报警触发程序可以实现对火灾风险的及时监测和报警，从而提高火灾安全性。

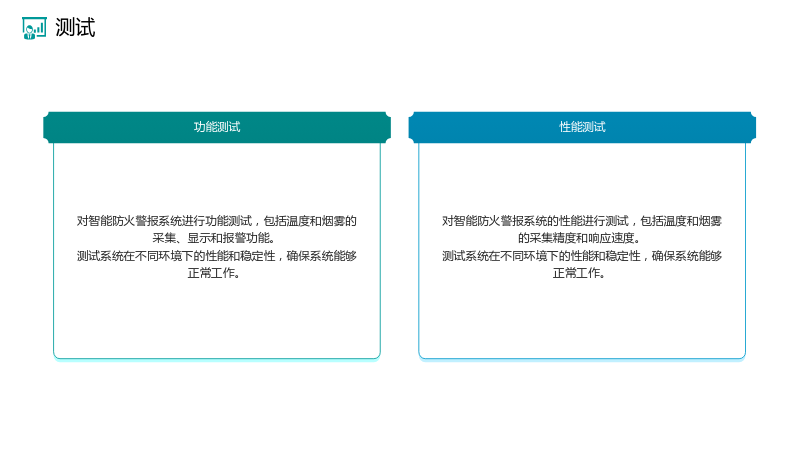

5. 测试

5. 测试

####5.1 功能测试

• 对智能防火警报系统进行功能测试，包括温度和烟雾的采集、显示和报警功能。
• 测试系统在不同环境下的性能和稳定性，确保系统能够正常工作。

5.2 性能测试

• 对智能防火警报系统的性能进行测试，包括温度和烟雾的采集精度和响应速度。
• 测试系统在不同环境下的性能和稳定性，确保系统能够正常工作。

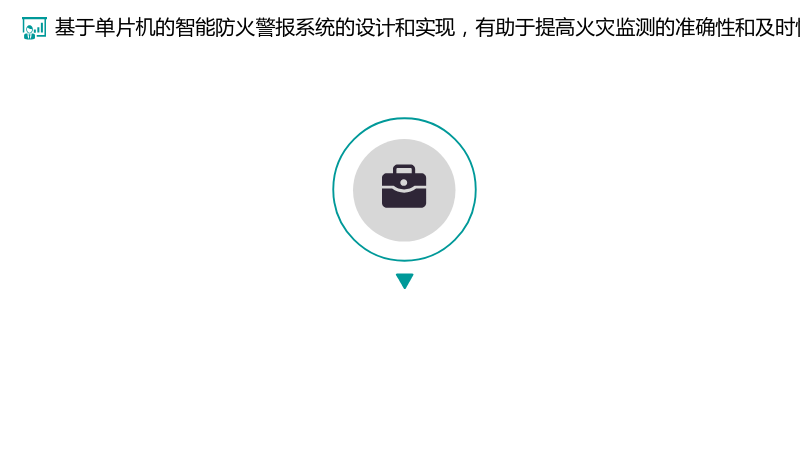

6. 结论

• 基于单片机的智能防火警报系统的设计和实现，有助于提高火灾监测的准确性和及时性。
• 该系统通过采集温度和烟雾数据，并设置监测阈值，实现对火灾危险的及时监测和报警。
• 该系统集成了温度和烟雾监测功能，并通过LCD和按键实现参数设置与显示，提供了有效的火灾预警手段。
• 随着科技的不断发展和创新，相信智能防火警报系统将会更加智能、可靠，为人们的生命安全提供更强有力的保障。
