KYN型开关柜断路器状态诊断技术研究与应用

1. KYN型开关柜断路器概述

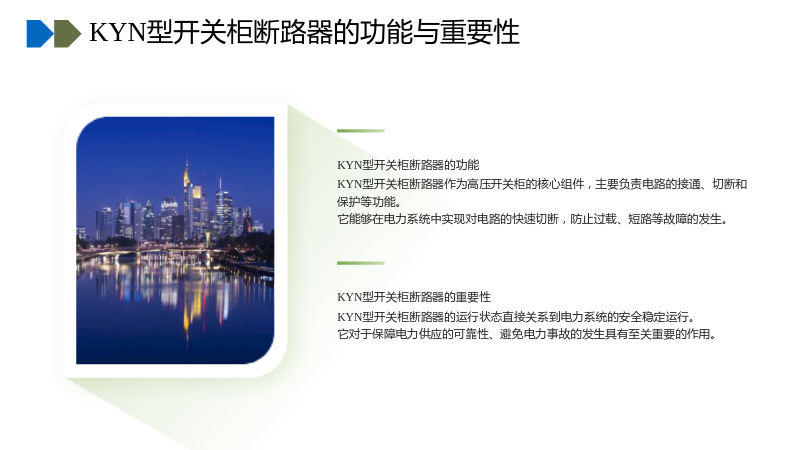

1.1 KYN型开关柜断路器的功能与重要性

1.1.1 KYN型开关柜断路器的功能

• KYN型开关柜断路器作为高压开关柜的核心组件，主要负责电路的接通、切断和保护等功能。
• 它能够在电力系统中实现对电路的快速切断，防止过载、短路等故障的发生。

1.1.2 KYN型开关柜断路器的重要性

• KYN型开关柜断路器的运行状态直接关系到电力系统的安全稳定运行。
• 它对于保障电力供应的可靠性、避免电力事故的发生具有至关重要的作用。

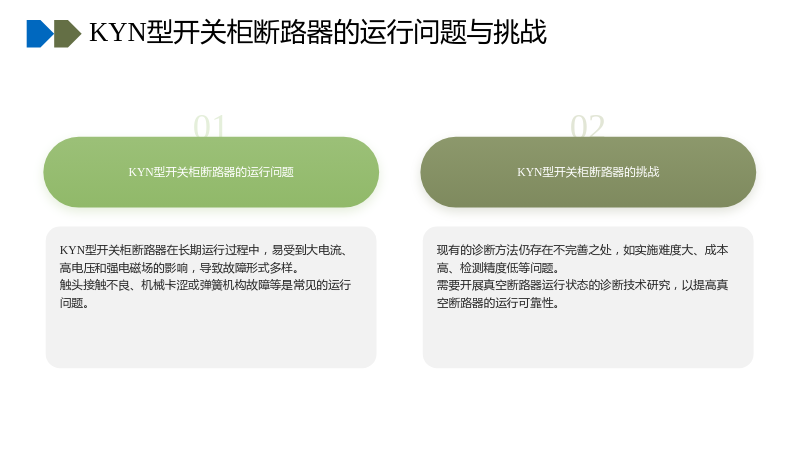

1.2 KYN型开关柜断路器的运行问题与挑战

1.2.1 KYN型开关柜断路器的运行问题

• KYN型开关柜断路器在长期运行过程中，易受到大电流、高电压和强电磁场的影响，导致故障形式多样。
• 触头接触不良、机械卡涩或弹簧机构故障等是常见的运行问题。

1.2.2 KYN型开关柜断路器的挑战

• 现有的诊断方法仍存在不完善之处，如实施难度大、成本高、检测精度低等问题。
• 需要开展真空断路器运行状态的诊断技术研究，以提高真空断路器的运行可靠性。

2. KYN型开关柜断路器状态诊断技术研究

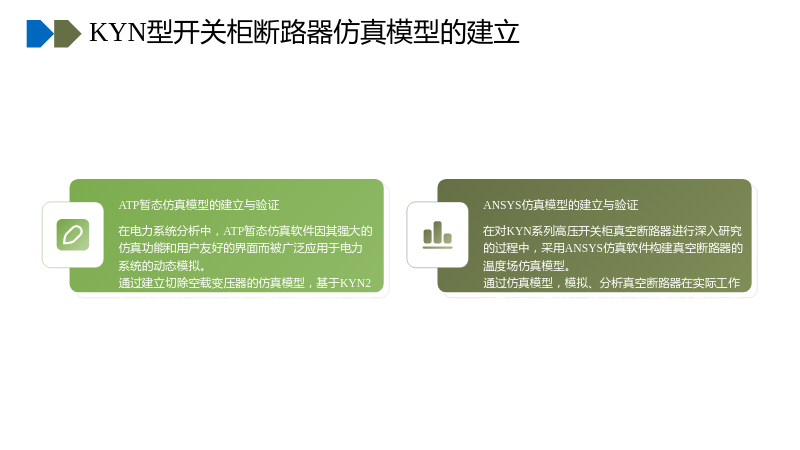

2.1 KYN型开关柜断路器仿真模型的建立

2.1.1 ATP暂态仿真模型的建立与验证

• 在电力系统分析中，ATP暂态仿真软件因其强大的仿真功能和用户友好的界面而被广泛应用于电力系统的动态模拟。
• 通过建立切除空载变压器的仿真模型，基于KYN28A-12/T3150-40型开关柜及其配套的ZN63A-12/3150-40型真空断路器的技术参数，构建仿真模型。

2.1.2 ANSYS仿真模型的建立与验证

• 在对KYN系列高压开关柜真空断路器进行深入研究的过程中，采用ANSYS仿真软件构建真空断路器的温度场仿真模型。
• 通过仿真模型，模拟、分析真空断路器在实际工作中的温度分布情况，特别是灭弧室内触头的温度特性，这对于理解和预防热故障至关重要。

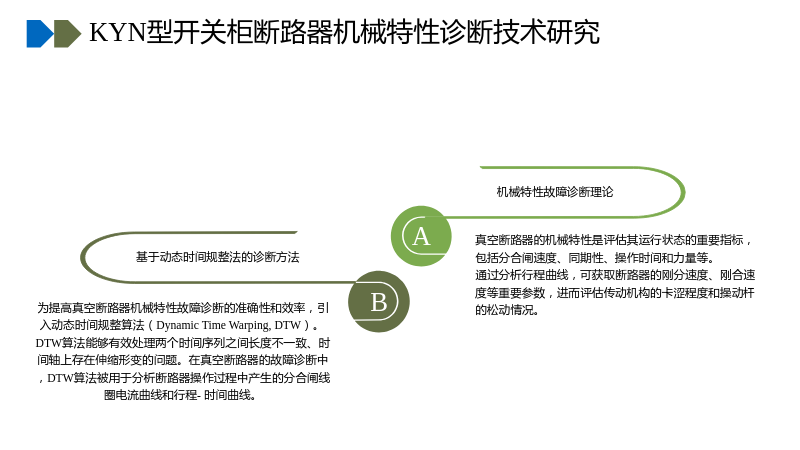

2.2 KYN型开关柜断路器机械特性诊断技术研究

2.2.1 机械特性故障诊断理论

• 真空断路器的机械特性是评估其运行状态的重要指标，包括分合闸速度、同期性、操作时间和力量等。
• 通过分析行程曲线，可获取断路器的刚分速度、刚合速度等重要参数，进而评估传动机构的卡涩程度和操动杆的松动情况。

2.2.2 基于动态时间规整法的诊断方法

• 为提高真空断路器机械特性故障诊断的准确性和效率，引入动态时间规整算法（Dynamic Time Warping, DTW）。
• DTW算法能够有效处理两个时间序列之间长度不一致、时间轴上存在伸缩形变的问题。在真空断路器的故障诊断中，DTW算法被用于分析断路器操作过程中产生的分合闸线圈电流曲线和行程-时间曲线。

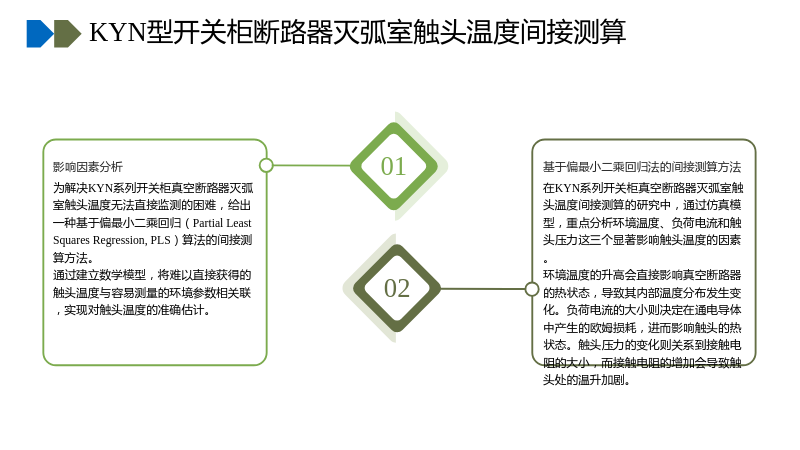

2.3 KYN型开关柜断路器灭弧室触头温度间接测算

2.3.1 影响因素分析

• 在KYN系列开关柜真空断路器灭弧室触头温度间接测算的研究中，通过仿真模型，重点分析环境温度、负荷电流和触头压力这三个显著影响触头温度的因素。
• 环境温度的升高会直接影响真空断路器的热状态，导致其内部温度分布发生变化。负荷电流的大小则决定在通电导体中产生的欧姆损耗，进而影响触头的热状态。触头压力的变化则关系到接触电阻的大小，而接触电阻的增加会导致触头处的温升加剧。

2.3.2 基于偏最小二乘回归法的间接测算方法

• 为解决KYN系列开关柜真空断路器灭弧室触头温度无法直接监测的困难，给出一种基于偏最小二乘回归（Partial Least Squares Regression, PLS）算法的间接测算方法。
• 通过建立数学模型，将难以直接获得的触头温度与容易测量的环境参数相关联，实现对触头温度的准确估计。

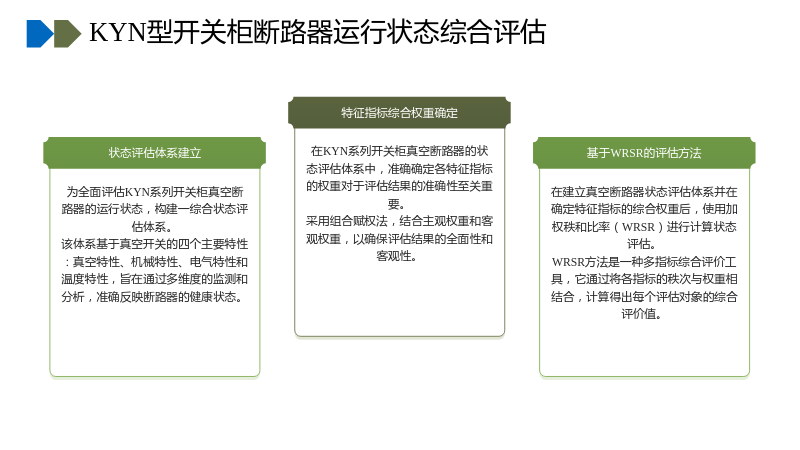

2.4 KYN型开关柜断路器运行状态综合评估

2.4.1 状态评估体系建立

• 为全面评估KYN系列开关柜真空断路器的运行状态，构建一综合状态评估体系。
• 该体系基于真空开关的四个主要特性：真空特性、机械特性、电气特性和温度特性，旨在通过多维度的监测和分析，准确反映断路器的健康状态。

2.4.2 特征指标综合权重确定

• 在KYN系列开关柜真空断路器的状态评估体系中，准确确定各特征指标的权重对于评估结果的准确性至关重要。
• 采用组合赋权法，结合主观权重和客观权重，以确保评估结果的全面性和客观性。

2.4.3 基于WRSR的评估方法

• 在建立真空断路器状态评估体系并在确定特征指标的综合权重后，使用加权秩和比率（WRSR）进行计算状态评估。
• WRSR方法是一种多指标综合评价工具，它通过将各指标的秩次与权重相结合，计算得出每个评估对象的综合评价值。

3. 研究成果与意义

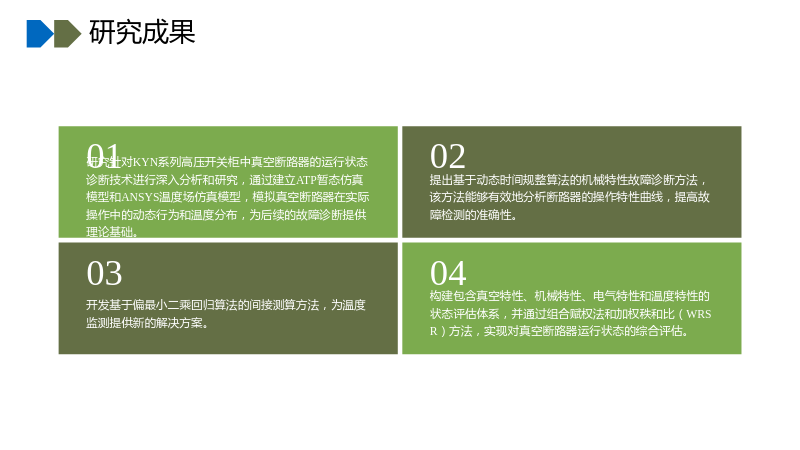

3.1 研究成果

• 研究针对KYN系列高压开关柜中真空断路器的运行状态诊断技术进行深入分析和研究，通过建立ATP暂态仿真模型和ANSYS温度场仿真模型，模拟真空断路器在实际操作中的动态行为和温度分布，为后续的故障诊断提供理论基础。
• 提出基于动态时间规整算法的机械特性故障诊断方法，该方法能够有效地分析断路器的操作特性曲线，提高故障检测的准确性。
• 开发基于偏最小二乘回归算法的间接测算方法，为温度监测提供新的解决方案。
• 构建包含真空特性、机械特性、电气特性和温度特性的状态评估体系，并通过组合赋权法和加权秩和比（WRSR）方法，实现对真空断路器运行状态的综合评估。

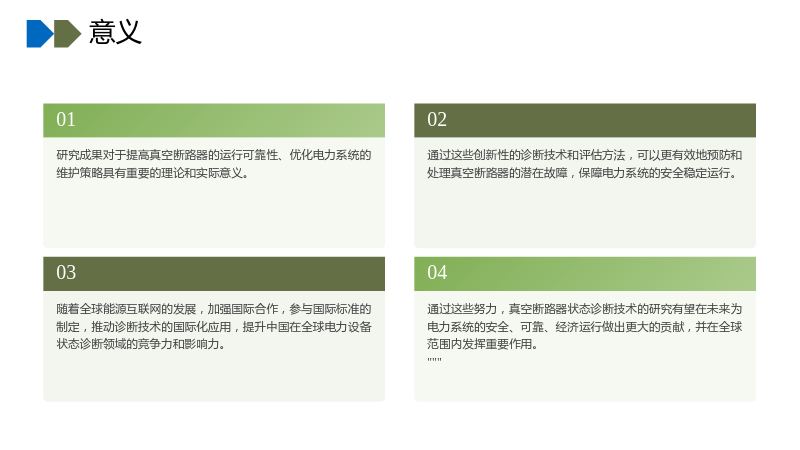

3.2 意义

• 研究成果对于提高真空断路器的运行可靠性、优化电力系统的维护策略具有重要的理论和实际意义。
• 通过这些创新性的诊断技术和评估方法，可以更有效地预防和处理真空断路器的潜在故障，保障电力系统的安全稳定运行。
• 随着全球能源互联网的发展，加强国际合作，参与国际标准的制定，推动诊断技术的国际化应用，提升中国在全球电力设备状态诊断领域的竞争力和影响力。
• 通过这些努力，真空断路器状态诊断技术的研究有望在未来为电力系统的安全、可靠、经济运行做出更大的贡献，并在全球范围内发挥重要作用。 """
