阳光小学办公楼建筑和结构设计
1. 建筑方案比选及建筑概况
1.1 建筑方案的选择

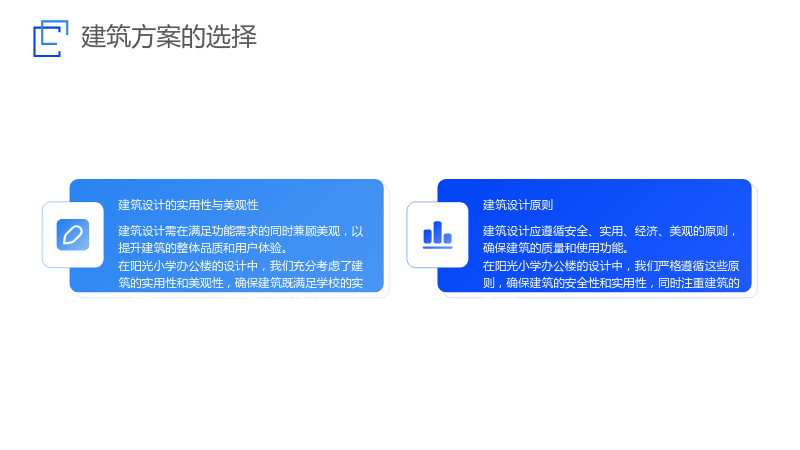

1.1.1 建筑设计的实用性与美观性
- 建筑设计需在满足功能需求的同时兼顾美观，以提升建筑的整体品质和用户体验。
- 在阳光小学办公楼的设计中，我们充分考虑了建筑的实用性和美观性，确保建筑既满足学校的实际需求，又展现出学校的文化特色和形象。
1.1.2 建筑设计原则
- 建筑设计应遵循安全、实用、经济、美观的原则，确保建筑的质量和使用功能。
- 在阳光小学办公楼的设计中，我们严格遵循这些原则，确保建筑的安全性和实用性，同时注重建筑的美观性。
1.2 工程概况

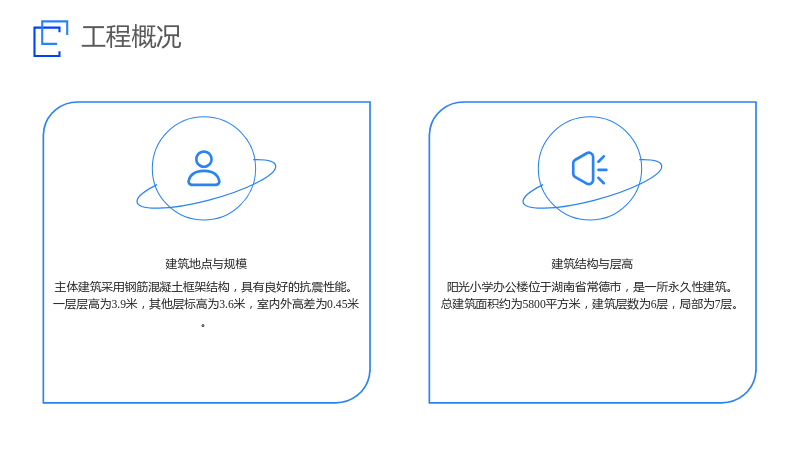

1.2.1 建筑地点与规模
- 阳光小学办公楼位于湖南省常德市，是一所永久性建筑。
- 总建筑面积约为5800平方米，建筑层数为6层，局部为7层。
1.2.2 建筑结构与层高
- 主体建筑采用钢筋混凝土框架结构，具有良好的抗震性能。
- 一层层高为3.9米，其他层标高为3.6米，室内外高差为0.45米。

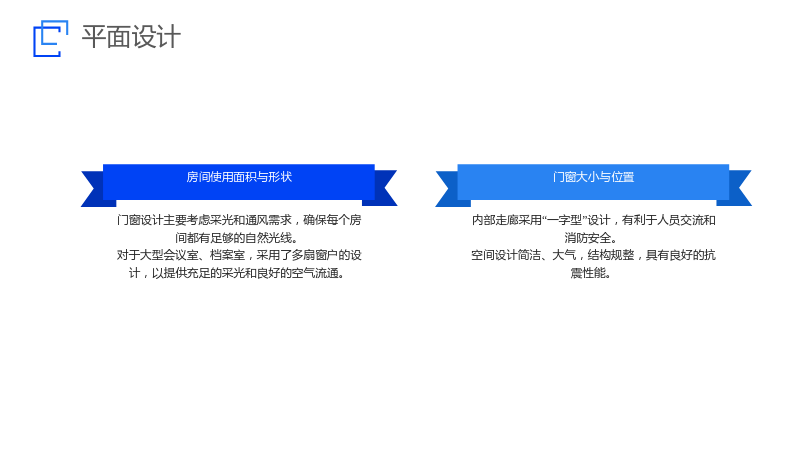

1.3 平面设计
1.3.1 房间使用面积与形状
- 内部走廊采用“一字型”设计，有利于人员交流和消防安全。
- 空间设计简洁、大气，结构规整，具有良好的抗震性能。
1.3.2 门窗大小与位置
- 门窗设计主要考虑采光和通风需求，确保每个房间都有足够的自然光线。
- 对于大型会议室、档案室，采用了多扇窗户的设计，以提供充足的采光和良好的空气流通。

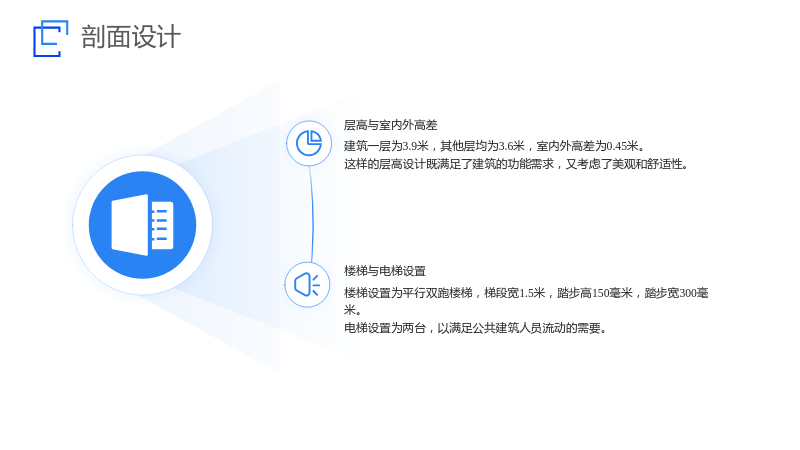

1.4 剖面设计
1.4.1 层高与室内外高差
- 建筑一层为3.9米，其他层均为3.6米，室内外高差为0.45米。
- 这样的层高设计既满足了建筑的功能需求，又考虑了美观和舒适性。
1.4.2 楼梯与电梯设置
- 楼梯设置为平行双跑楼梯，梯段宽1.5米，踏步高150毫米，踏步宽300毫米。
- 电梯设置为两台，以满足公共建筑人员流动的需要。

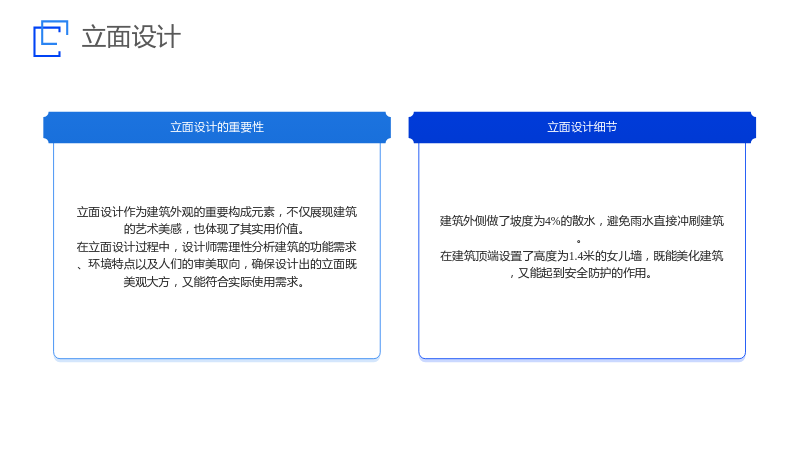

1.5 立面设计
1.5.1 立面设计的重要性
- 立面设计作为建筑外观的重要构成元素，不仅展现建筑的艺术美感，也体现了其实用价值。
- 在立面设计过程中，设计师需理性分析建筑的功能需求、环境特点以及人们的审美取向，确保设计出的立面既美观大方，又能符合实际使用需求。
1.5.2 立面设计细节
- 建筑外侧做了坡度为4%的散水，避免雨水直接冲刷建筑。
- 在建筑顶端设置了高度为1.4米的女儿墙，既能美化建筑，又能起到安全防护的作用。
2. 结构方案比选及结构布置

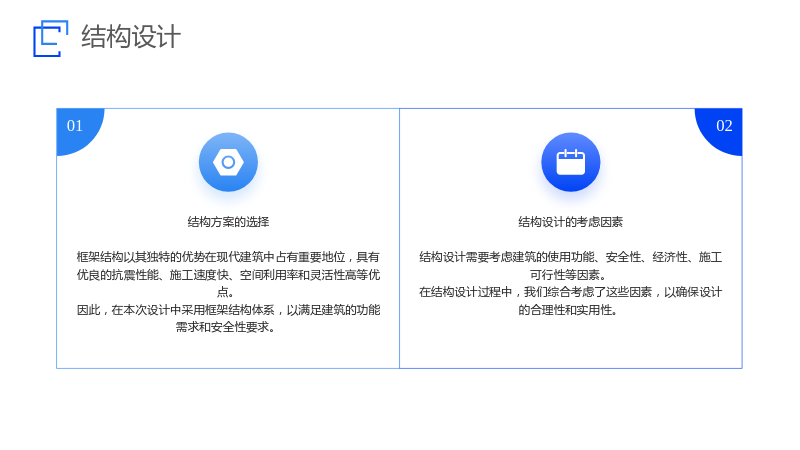

2.1 结构设计
2.1.1 结构方案的选择
- 框架结构以其独特的优势在现代建筑中占有重要地位，具有优良的抗震性能、施工速度快、空间利用率和灵活性高等优点。
- 因此，在本次设计中采用框架结构体系，以满足建筑的功能需求和安全性要求。
2.1.2 结构设计的考虑因素
- 结构设计需要考虑建筑的使用功能、安全性、经济性、施工可行性等因素。
- 在结构设计过程中，我们综合考虑了这些因素，以确保设计的合理性和实用性。
2.2 结构设计原始资料

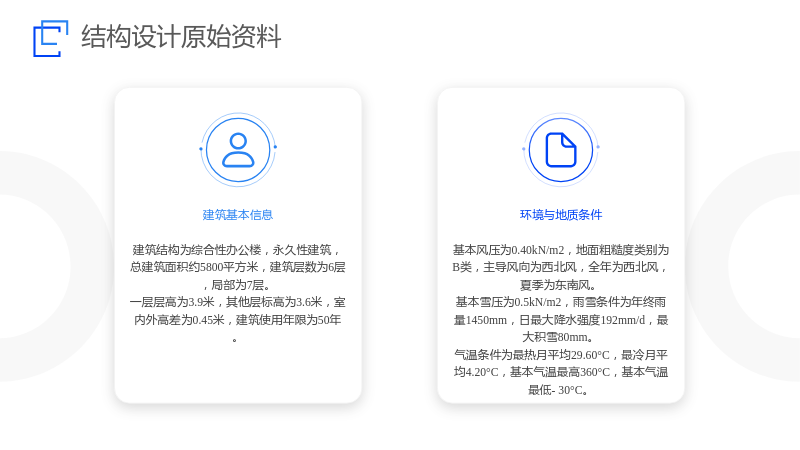

2.2.1 建筑基本信息
- 建筑结构为综合性办公楼，永久性建筑，总建筑面积约5800平方米，建筑层数为6层，局部为7层。
- 一层层高为3.9米，其他层标高为3.6米，室内外高差为0.45米，建筑使用年限为50年。
2.2.2 环境与地质条件
- 基本风压为0.40kN/m2，地面粗糙度类别为B类，主导风向为西北风，全年为西北风，夏季为东南风。
- 基本雪压为0.5kN/m2，雨雪条件为年终雨量1450mm，日最大降水强度192mm/d，最大积雪80mm。
- 气温条件为最热月平均29.60°C，最冷月平均4.20°C，基本气温最高360°C，基本气温最低-30°C。
2.3 结构选型及布置

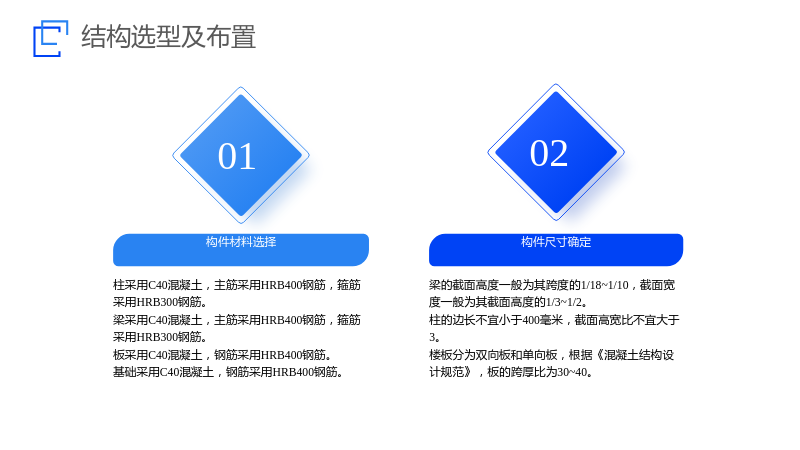

2.3.1 构件材料选择
- 柱采用C40混凝土，主筋采用HRB400钢筋，箍筋采用HRB300钢筋。
- 梁采用C40混凝土，主筋采用HRB400钢筋，箍筋采用HRB300钢筋。
- 板采用C40混凝土，钢筋采用HRB400钢筋。
- 基础采用C40混凝土，钢筋采用HRB400钢筋。
2.3.2 构件尺寸确定
- 梁的截面高度一般为其跨度的1/18~1/10，截面宽度一般为其截面高度的1/3~1/2。
- 柱的边长不宜小于400毫米，截面高宽比不宜大于3。
- 楼板分为双向板和单向板，根据《混凝土结构设计规范》，板的跨厚比为30~40。
2.4 计算简图
2.4.1 计算对象与数据
- 选择第11轴横向框架作为手算对象，所有计算、选型、材料、图纸均为第11轴横向框架数据。
- 根据构件尺寸的确定，绘制标准层结构平面布置图，以进行后续的结构计算和设计。
内容续写与扩写
3. 荷载计算
3.1 构件自重统计
3.1.1 板的自重计算
- 屋面采用30厚250×250细石混凝土预制板，缝宽10，1:2水泥砂浆勾缝，自重为0.72kN/m2。
- 25厚中砂，自重为0.4kN/m2。
- 0.4厚聚乙烯膜，自重为0.4kN/m2。
- 高聚物改性沥青防水卷材，自重为0.05kN/m2。
- 20厚1:2.5水泥砂浆，自重为0.4kN/m2。
- 保温层采用30厚LC5.0轻骨料混凝土找2%坡找平，自重为0.4kN/m2。
- 100mm结构层为现浇钢筋混凝土板，自重为2.5kN/m2。
- 20mm板底抹灰，自重为0.34kN/m2。
- 1-6层楼面采用20厚1:2水泥砂浆，自重为20厚掺防水剂的防水砂浆分层抹压，自重为0.08kN/m2。
- 素水泥浆一遍，自重为0.08kN/m2。
- 120mm结构层为钢筋混凝土现浇板，自重为2.5kN/m2。
- 20mm板底抹灰，自重为0.34kN/m2。
- 合计自重为3.64kN/m2。
3.1.2 墙的自重计算
- 外墙体为200mm加气混凝土块，自重为2.2kN/m2。
- 20mm外侧抹灰，自重为0.2kN/m2。
- 20mm内侧抹灰，自重为0.2kN/m2。
- 内墙体为200mm加气混凝土块，自重为2.2kN/m2。
- 20mm外侧抹灰，自重为0.2kN/m2。
- 20mm内侧抹灰，自重为0.2kN/m2。
- 女儿墙为200mm粘土实心砖，自重为4.6kN/m2。
- 20mm外侧抹灰，自重为0.2kN/m2。
- 20mm内侧抹灰，自重为0.2kN/m2。
3.1.3 梁的自重计算
- 屋面AB跨梁，梁自重标准值为3.82kN/m。
- 屋面BC跨梁，梁自重标准值为3.82kN/m。
- 屋面CD跨梁，梁自重标准值为3.82kN/m。
- 纵向主梁，梁自重标准值为3.82kN/m。
- 次梁，梁自重标准值为3.82kN/m。
- 1-6层AB跨梁，梁自重标准值为3.98kN/m。
- 1-6层BC跨梁，梁自重标准值为3.98kN/m。
- 1-6层CD跨梁，梁自重标准值为3.98kN/m。
- 纵向主梁，梁自重标准值为3.98kN/m。
- 次梁，梁自重标准值为3.98kN/m。
3.2 竖向荷载计算
3.2.1 楼板荷载
- 屋面荷载考虑楼板自重、屋面活荷载、屋面活荷载标准值等。
- 1-6层荷载考虑楼板自重、楼面活荷载、楼面活荷载标准值等。
- 楼板荷载的计算需综合考虑楼板的结构形式、楼板厚度、楼板材料等因素。
3.2.2 墙体荷载
- 外墙荷载考虑墙体自重、墙体活荷载、墙体活荷载标准值等。
- 内墙荷载考虑墙体自重、墙体活荷载、墙体活荷载标准值等。
- 墙体荷载的计算需综合考虑墙体的结构形式、墙体厚度、墙体材料等因素。
3.3 风载计算

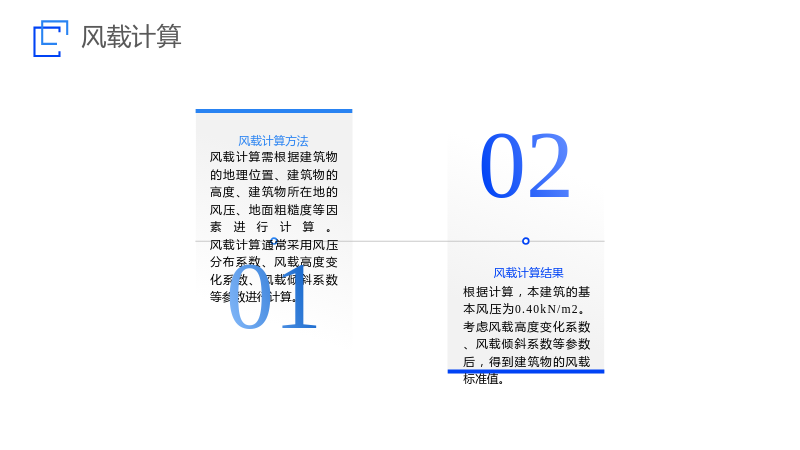

3.3.1 风载计算方法
- 风载计算需根据建筑物的地理位置、建筑物的高度、建筑物所在地的风压、地面粗糙度等因素进行计算。
- 风载计算通常采用风压分布系数、风载高度变化系数、风载倾斜系数等参数进行计算。
3.3.2 风载计算结果
- 根据计算，本建筑的基本风压为0.40kN/m2。
- 考虑风载高度变化系数、风载倾斜系数等参数后，得到建筑物的风载标准值。
3.4 水平地震作用计算
3.4.1 地震作用计算方法
- 地震作用计算需根据建筑物的地理位置、建筑物的高度、建筑物所在地的地震烈度、地震动参数等因素进行计算。
- 地震作用计算通常采用地震影响系数、地震反应谱等参数进行计算。
3.4.2 地震作用计算结果
- 根据计算，本建筑的地震烈度为7度，设计基本地震加速度为0.15g。
- 考虑地震影响系数、地震反应谱等参数后，得到建筑物的地震作用标准值。
4. 板设计

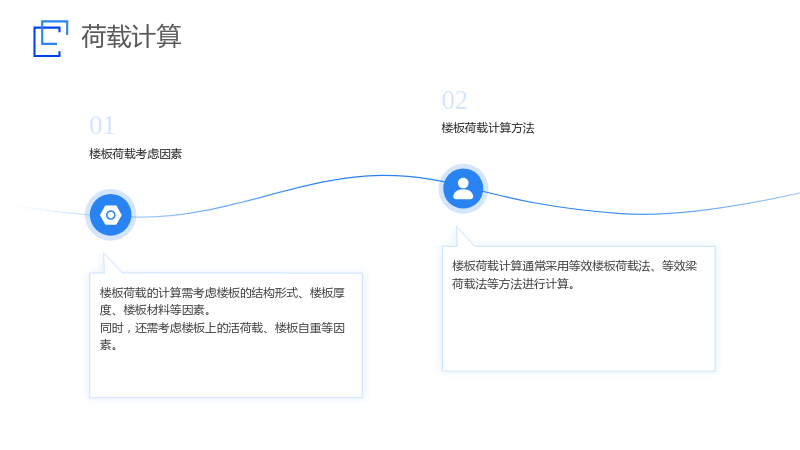

4.1 荷载计算
4.1.1 楼板荷载考虑因素
- 楼板荷载的计算需考虑楼板的结构形式、楼板厚度、楼板材料等因素。
- 同时，还需考虑楼板上的活荷载、楼板自重等因素。
4.1.2 楼板荷载计算方法
- 楼板荷载计算通常采用等效楼板荷载法、等效梁荷载法等方法进行计算。

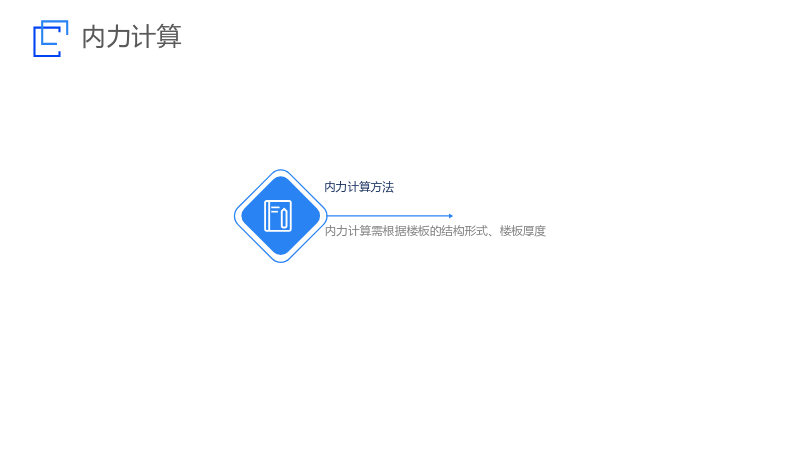

4.2 内力计算
4.2.1 内力计算方法
- 内力计算需根据楼板的结构形式、楼板厚度
