青岛市第三实验小学教学楼结构设计

1. 设计概述

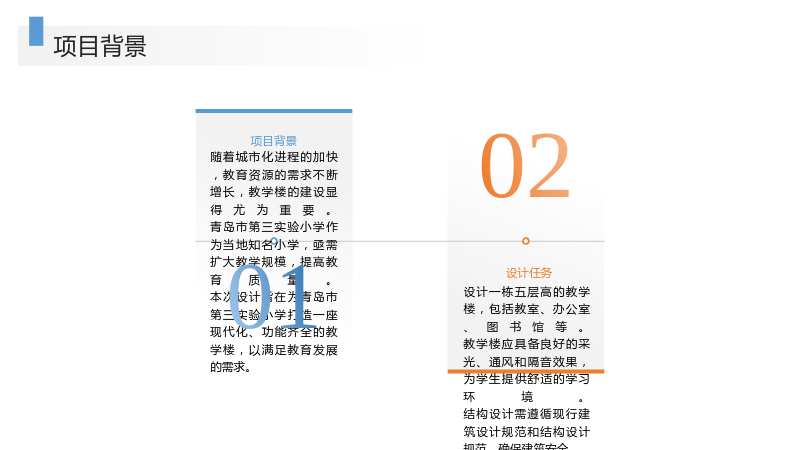

1.1 项目背景

1.1.1 项目背景

• 随着城市化进程的加快，教育资源的需求不断增长，教学楼的建设显得尤为重要。
• 青岛市第三实验小学作为当地知名小学，亟需扩大教学规模，提高教育质量。
• 本次设计旨在为青岛市第三实验小学打造一座现代化、功能齐全的教学楼，以满足教育发展的需求。

1.1.2 设计任务

• 设计一栋五层高的教学楼，包括教室、办公室、图书馆等。
• 教学楼应具备良好的采光、通风和隔音效果，为学生提供舒适的学习环境。
• 结构设计需遵循现行建筑设计规范和结构设计规范，确保建筑安全。

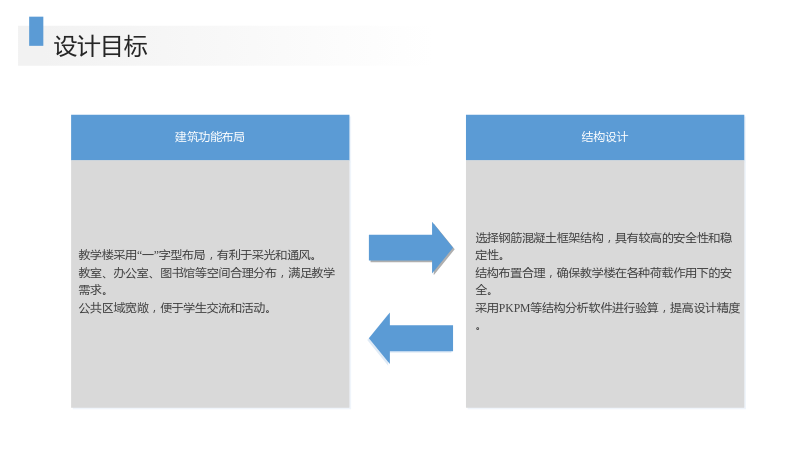

1.2 设计目标

1.2.1 建筑功能布局

• 教学楼采用“一”字型布局，有利于采光和通风。
• 教室、办公室、图书馆等空间合理分布，满足教学需求。
• 公共区域宽敞，便于学生交流和活动。

1.2.2 结构设计

• 选择钢筋混凝土框架结构，具有较高的安全性和稳定性。
• 结构布置合理，确保教学楼在各种荷载作用下的安全。
• 采用PKPM等结构分析软件进行验算，提高设计精度。

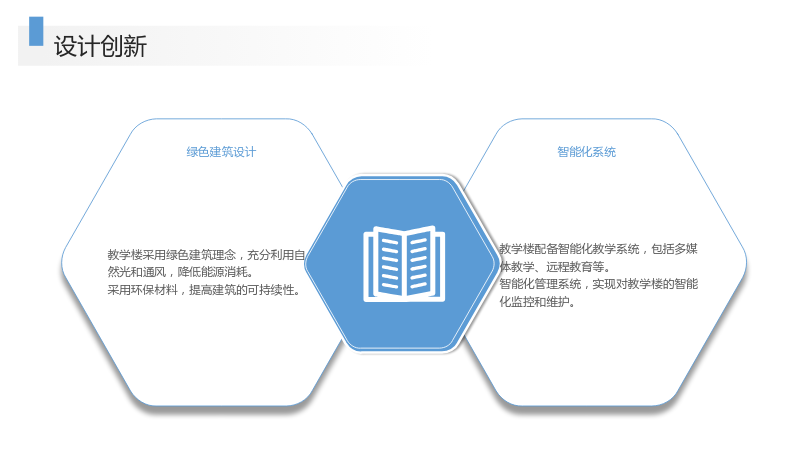

1.3 设计创新

1.3.1 绿色建筑设计

• 教学楼采用绿色建筑理念，充分利用自然光和通风，降低能源消耗。
• 采用环保材料，提高建筑的可持续性。

1.3.2 智能化系统

• 教学楼配备智能化教学系统，包括多媒体教学、远程教育等。
• 智能化管理系统，实现对教学楼的智能化监控和维护。

2. 建筑设计与结构设计

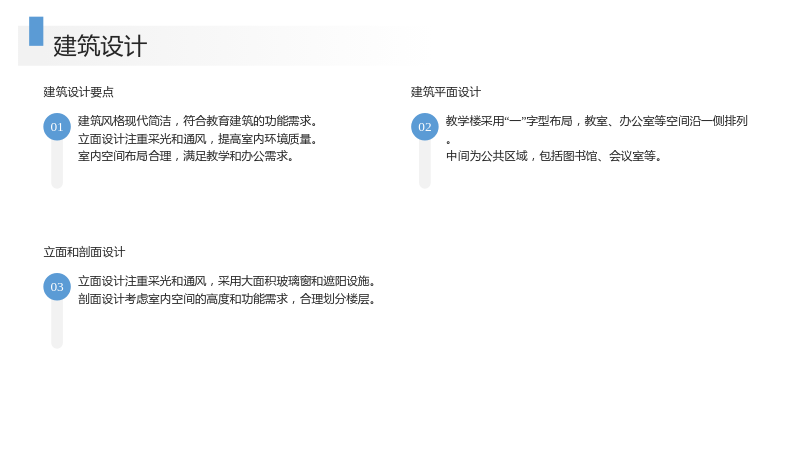

2.1 建筑设计

2.1.1 建筑设计要点

• 建筑风格现代简洁，符合教育建筑的功能需求。
• 立面设计注重采光和通风，提高室内环境质量。
• 室内空间布局合理，满足教学和办公需求。

2.1.2 建筑平面设计

• 教学楼采用“一”字型布局，教室、办公室等空间沿一侧排列。
• 中间为公共区域，包括图书馆、会议室等。

2.1.3 立面和剖面设计

• 立面设计注重采光和通风，采用大面积玻璃窗和遮阳设施。
• 剖面设计考虑室内空间的高度和功能需求，合理划分楼层。

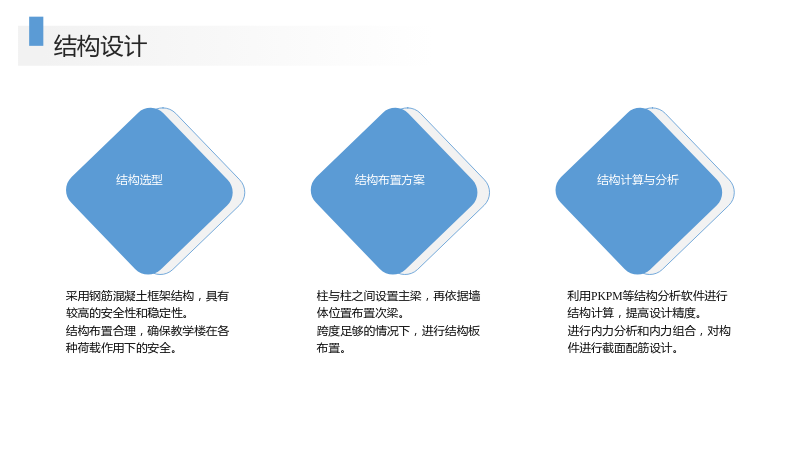

2.2 结构设计

2.2.1 结构选型

• 采用钢筋混凝土框架结构，具有较高的安全性和稳定性。
• 结构布置合理，确保教学楼在各种荷载作用下的安全。

2.2.2 结构布置方案

• 柱与柱之间设置主梁，再依据墙体位置布置次梁。
• 跨度足够的情况下，进行结构板布置。

2.2.3 结构计算与分析

• 利用PKPM等结构分析软件进行结构计算，提高设计精度。
• 进行内力分析和内力组合，对构件进行截面配筋设计。

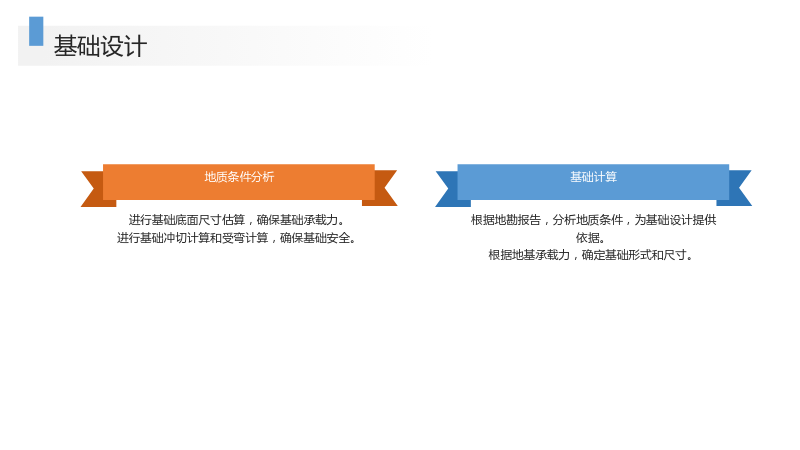

2.3 基础设计

2.3.1 地质条件分析

• 根据地勘报告，分析地质条件，为基础设计提供依据。
• 根据地基承载力，确定基础形式和尺寸。

2.3.2 基础计算

• 进行基础底面尺寸估算，确保基础承载力。
• 进行基础冲切计算和受弯计算，确保基础安全。

3. 楼梯与板配筋设计

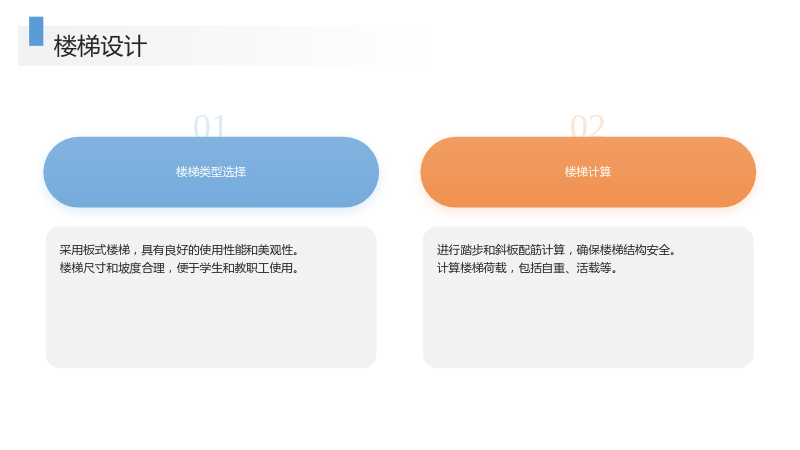

3.1 楼梯设计

3.1.1 楼梯类型选择

• 采用板式楼梯，具有良好的使用性能和美观性。
• 楼梯尺寸和坡度合理，便于学生和教职工使用。

3.1.2 楼梯计算

• 进行踏步和斜板配筋计算，确保楼梯结构安全。
• 计算楼梯荷载，包括自重、活载等。

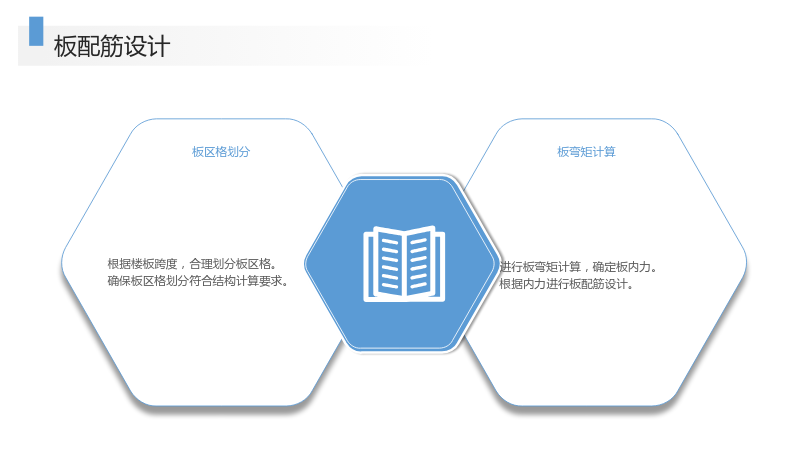

3.2 板配筋设计

3.2.1 板区格划分

• 根据楼板跨度，合理划分板区格。
• 确保板区格划分符合结构计算要求。

3.2.2 板弯矩计算

• 进行板弯矩计算，确定板内力。
• 根据内力进行板配筋设计。

4. 施工组织设计

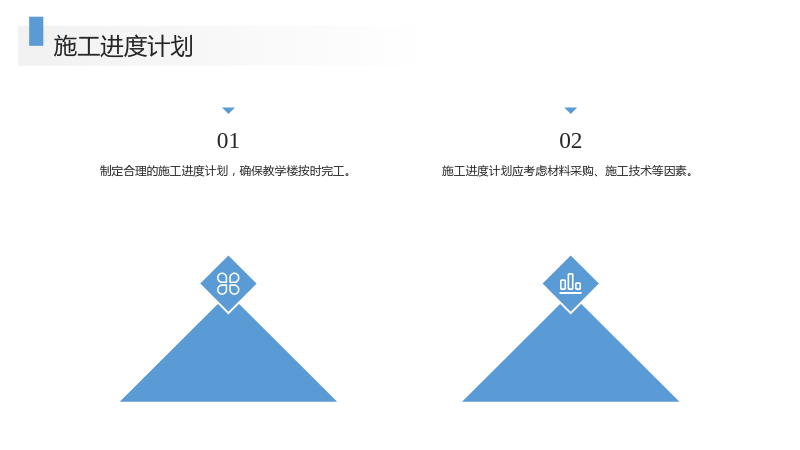

4.1 施工进度计划

• 制定合理的施工进度计划，确保教学楼按时完工。
• 施工进度计划应考虑材料采购、施工技术等因素。

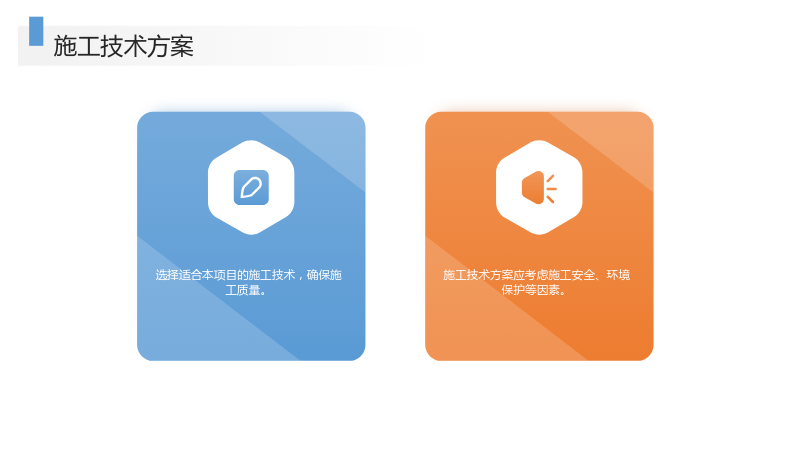

4.2 施工技术方案

• 选择适合本项目的施工技术，确保施工质量。
• 施工技术方案应考虑施工安全、环境保护等因素。

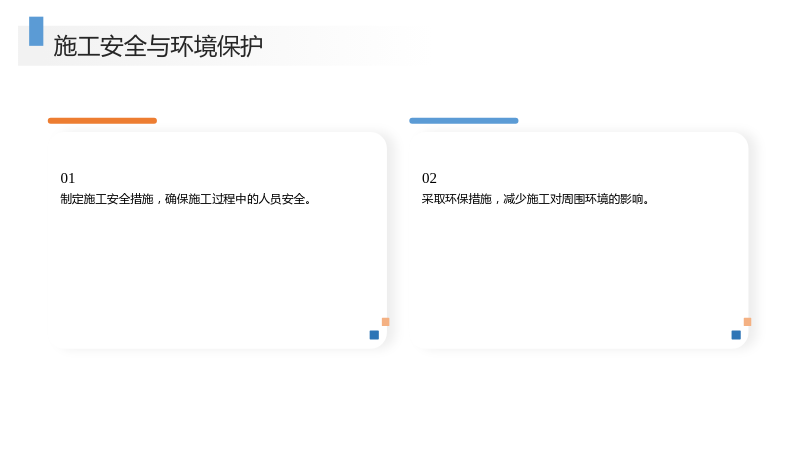

4.3 施工安全与环境保护

• 制定施工安全措施，确保施工过程中的人员安全。
• 采取环保措施，减少施工对周围环境的影响。

5. 设计总结

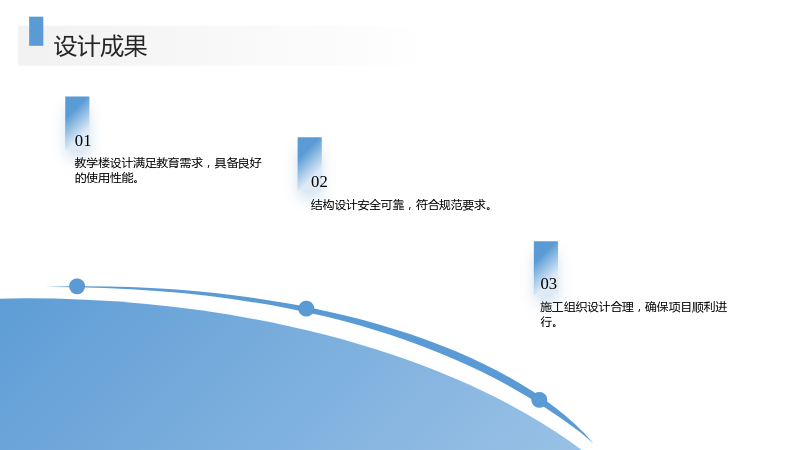

5.1 设计成果

• 教学楼设计满足教育需求，具备良好的使用性能。
• 结构设计安全可靠，符合规范要求。
• 施工组织设计合理，确保项目顺利进行。

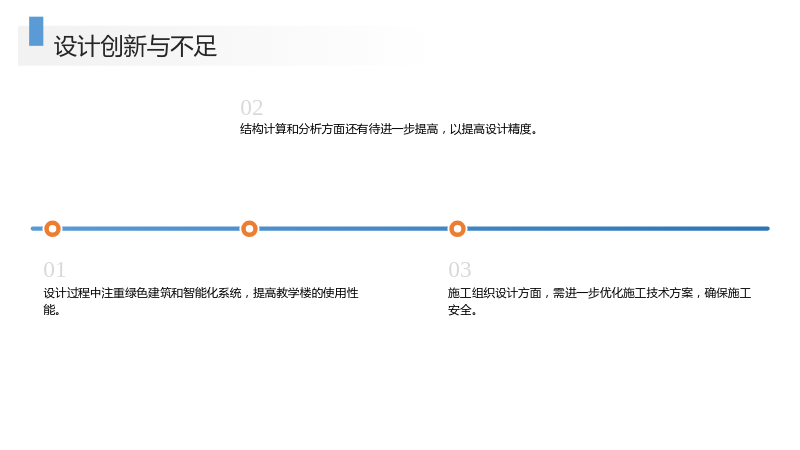

5.2 设计创新与不足

• 设计过程中注重绿色建筑和智能化系统，提高教学楼的使用性能。
• 结构计算和分析方面还有待进一步提高，以提高设计精度。
• 施工组织设计方面，需进一步优化施工技术方案，确保施工安全。
