基于Matlab的Boost直流升压电路建模仿真与控制

1. 绪论

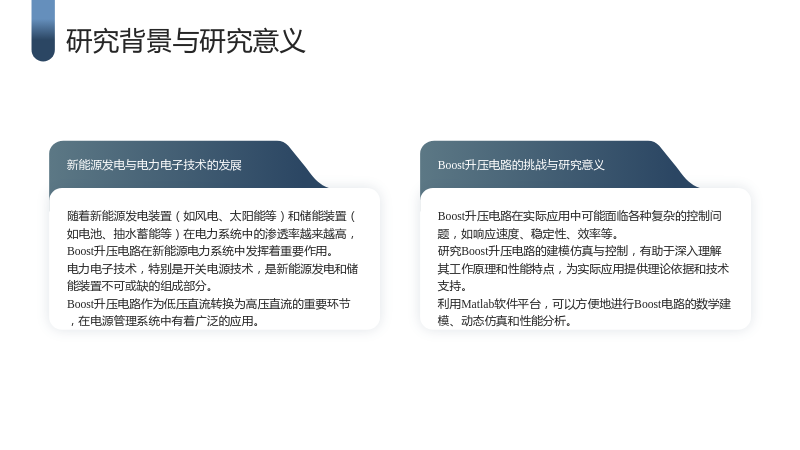

1.1 研究背景与研究意义

1.1.1 新能源发电与电力电子技术的发展

• 随着新能源发电装置（如风电、太阳能等）和储能装置（如电池、抽水蓄能等）在电力系统中的渗透率越来越高，Boost升压电路在新能源电力系统中发挥着重要作用。
• 电力电子技术，特别是开关电源技术，是新能源发电和储能装置不可或缺的组成部分。
• Boost升压电路作为低压直流转换为高压直流的重要环节，在电源管理系统中有着广泛的应用。

1.1.2 Boost升压电路的挑战与研究意义

• Boost升压电路在实际应用中可能面临各种复杂的控制问题，如响应速度、稳定性、效率等。
• 研究Boost升压电路的建模仿真与控制，有助于深入理解其工作原理和性能特点，为实际应用提供理论依据和技术支持。
• 利用Matlab软件平台，可以方便地进行Boost电路的数学建模、动态仿真和性能分析。

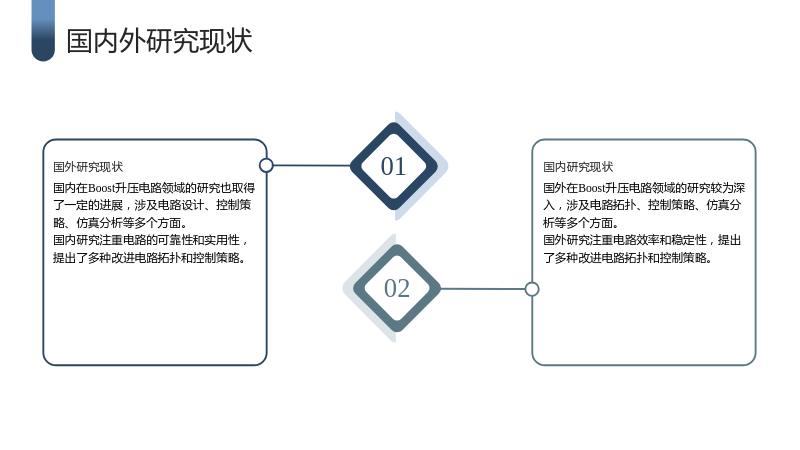

1.2 国内外研究现状

1.2.1 国外研究现状

• 国外在Boost升压电路领域的研究较为深入，涉及电路拓扑、控制策略、仿真分析等多个方面。
• 国外研究注重电路效率和稳定性，提出了多种改进电路拓扑和控制策略。

1.2.2 国内研究现状

• 国内在Boost升压电路领域的研究也取得了一定的进展，涉及电路设计、控制策略、仿真分析等多个方面。
• 国内研究注重电路的可靠性和实用性，提出了多种改进电路拓扑和控制策略。

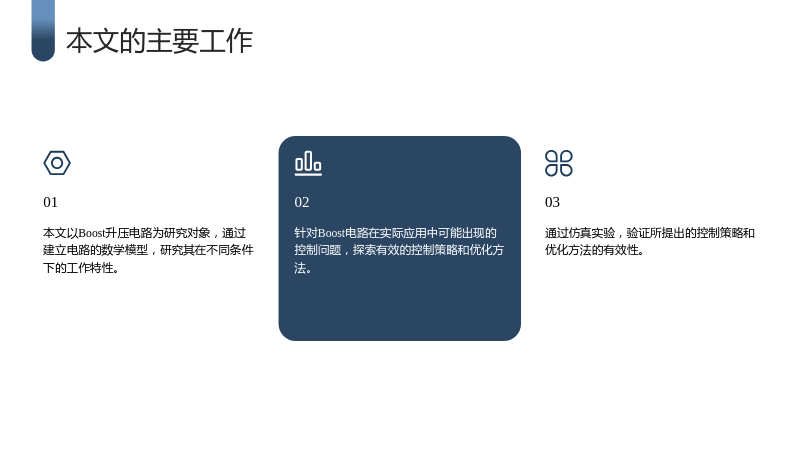

1.3 本文的主要工作

• 本文以Boost升压电路为研究对象，通过建立电路的数学模型，研究其在不同条件下的工作特性。
• 针对Boost电路在实际应用中可能出现的控制问题，探索有效的控制策略和优化方法。
• 通过仿真实验，验证所提出的控制策略和优化方法的有效性。

2. Boost电路模型的建立与分析

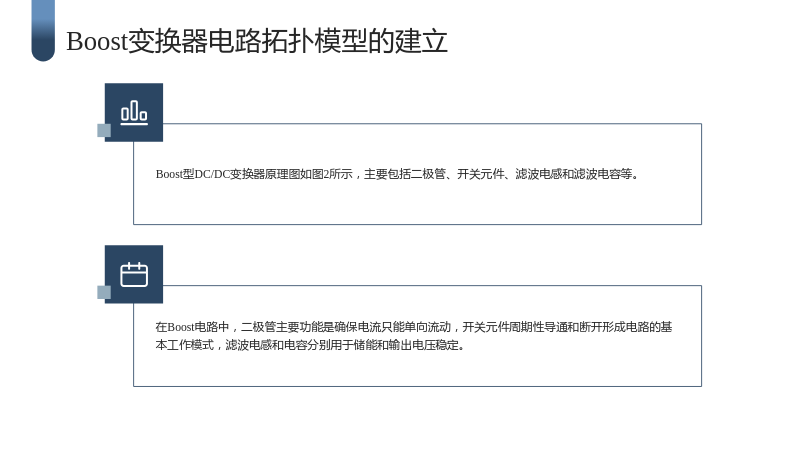

2.1 Boost变换器电路拓扑模型的建立

• Boost型DC/DC变换器原理图如图2所示，主要包括二极管、开关元件、滤波电感和滤波电容等。
• 在Boost电路中，二极管主要功能是确保电流只能单向流动，开关元件周期性导通和断开形成电路的基本工作模式，滤波电感和电容分别用于储能和输出电压稳定。

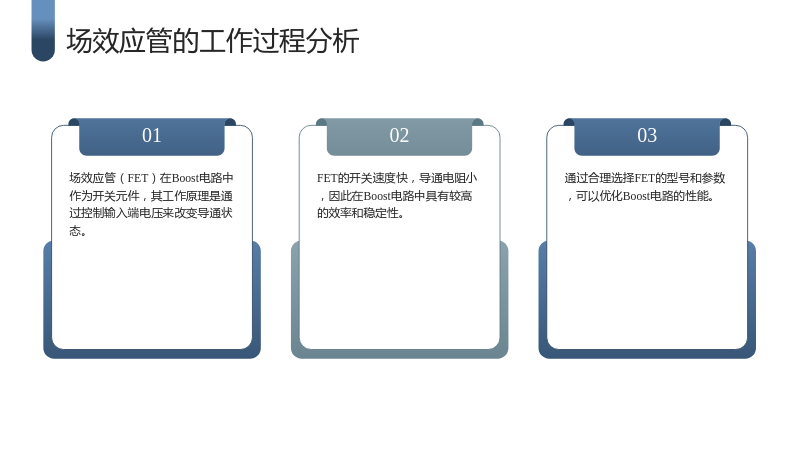

2.2 场效应管的工作过程分析

• 场效应管（FET）在Boost电路中作为开关元件，其工作原理是通过控制输入端电压来改变导通状态。
• FET的开关速度快，导通电阻小，因此在Boost电路中具有较高的效率和稳定性。
• 通过合理选择FET的型号和参数，可以优化Boost电路的性能。

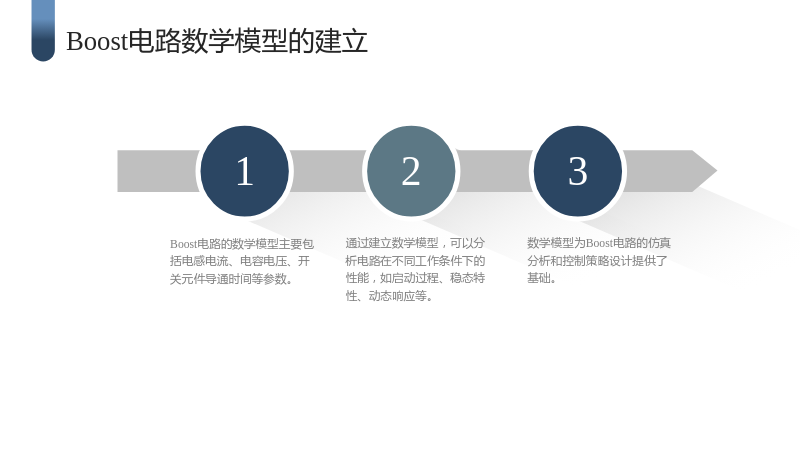

2.3 Boost电路数学模型的建立

• Boost电路的数学模型主要包括电感电流、电容电压、开关元件导通时间等参数。
• 通过建立数学模型，可以分析电路在不同工作条件下的性能，如启动过程、稳态特性、动态响应等。
• 数学模型为Boost电路的仿真分析和控制策略设计提供了基础。

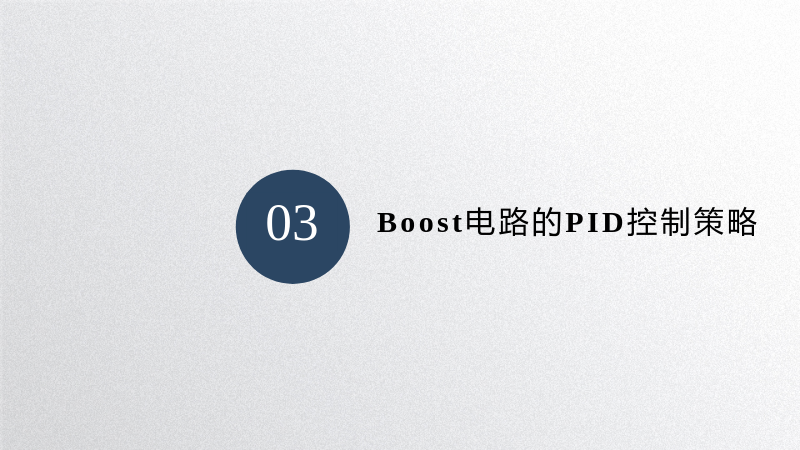

3. Boost电路的PID控制策略

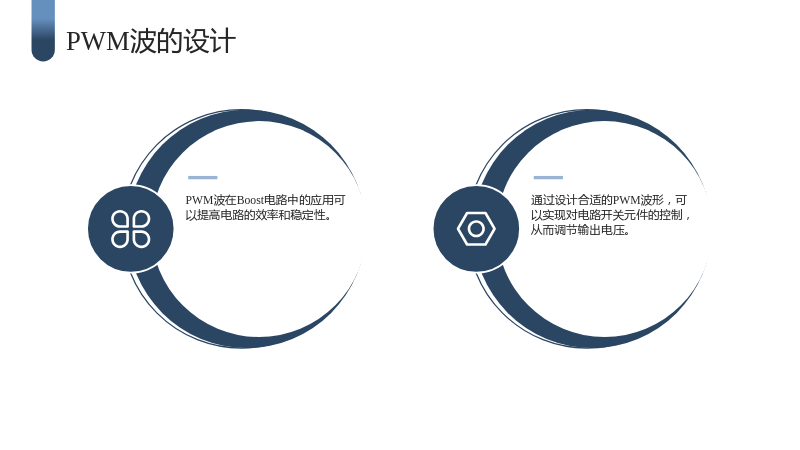

3.1 PWM波的设计

• PWM波在Boost电路中的应用可以提高电路的效率和稳定性。
• 通过设计合适的PWM波形，可以实现对电路开关元件的控制，从而调节输出电压。

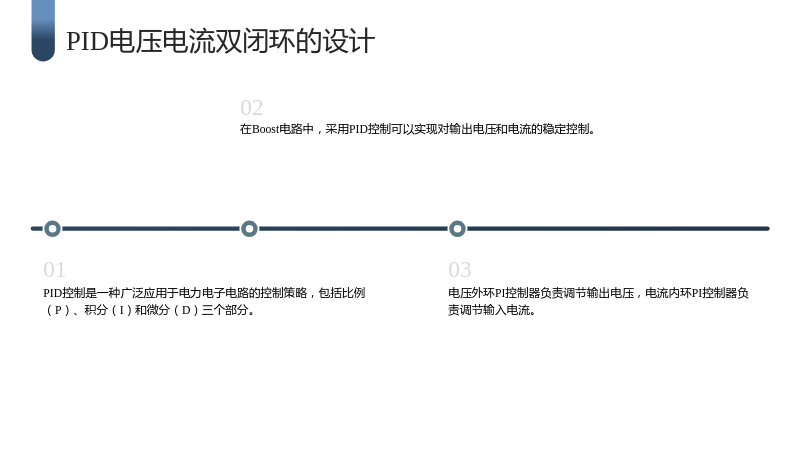

3.2 PID电压电流双闭环的设计

• PID控制是一种广泛应用于电力电子电路的控制策略，包括比例（P）、积分（I）和微分（D）三个部分。
• 在Boost电路中，采用PID控制可以实现对输出电压和电流的稳定控制。
• 电压外环PI控制器负责调节输出电压，电流内环PI控制器负责调节输入电流。

4. 仿真实验与结果分析

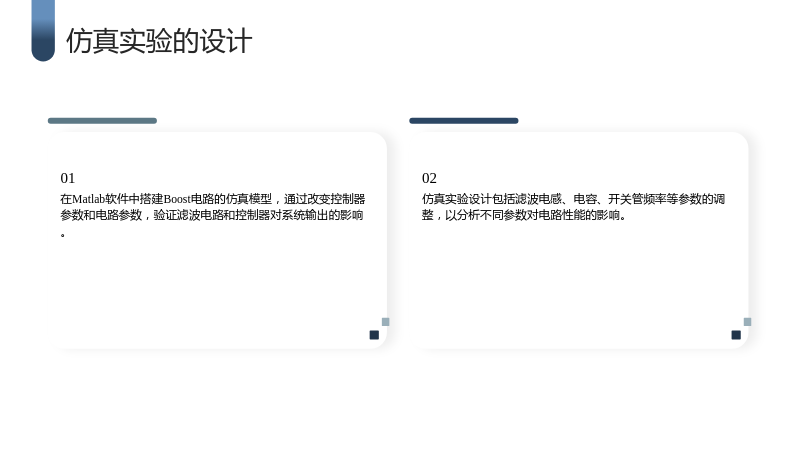

4.1 仿真实验的设计

• 在Matlab软件中搭建Boost电路的仿真模型，通过改变控制器参数和电路参数，验证滤波电路和控制器对系统输出的影响。
• 仿真实验设计包括滤波电感、电容、开关管频率等参数的调整，以分析不同参数对电路性能的影响。

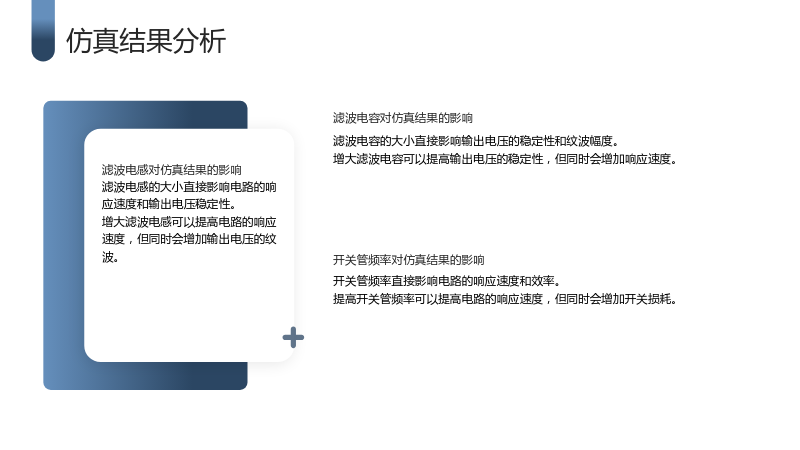

4.2 仿真结果分析

4.2.1 滤波电感对仿真结果的影响

• 滤波电感的大小直接影响电路的响应速度和输出电压稳定性。
• 增大滤波电感可以提高电路的响应速度，但同时会增加输出电压的纹波。

4.2.2 滤波电容对仿真结果的影响

• 滤波电容的大小直接影响输出电压的稳定性和纹波幅度。
• 增大滤波电容可以提高输出电压的稳定性，但同时会增加响应速度。

4.2.3 开关管频率对仿真结果的影响

• 开关管频率直接影响电路的响应速度和效率。
• 提高开关管频率可以提高电路的响应速度，但同时会增加开关损耗。

4.3 控制器参数对输出的影响

4.3.1 比例参数对仿真结果的影响

• 比例参数对输出电压的稳定性和响应速度有重要影响。
• 增大比例参数可以提高输出电压的稳定性，但同时会降低响应速度。

4.3.2 积分参数对仿真结果的影响

• 积分参数对输出电压的稳定性和响应速度有重要影响。
• 增大积分参数可以提高输出电压的稳定性，但同时会降低响应速度。

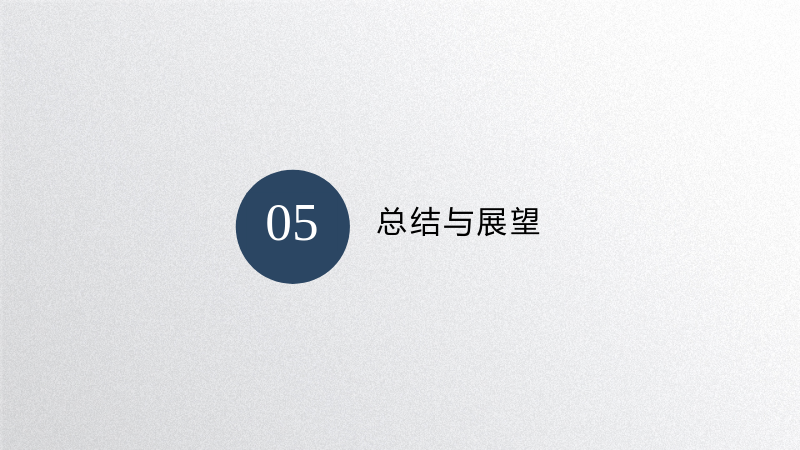

5. 总结与展望

• 本文对基于Matlab的Boost直流升压电路建模仿真与控制进行了研究，建立了电路的数学模型，设计了PID控制策略，并通过仿真实验验证了所提出方法的有效性。

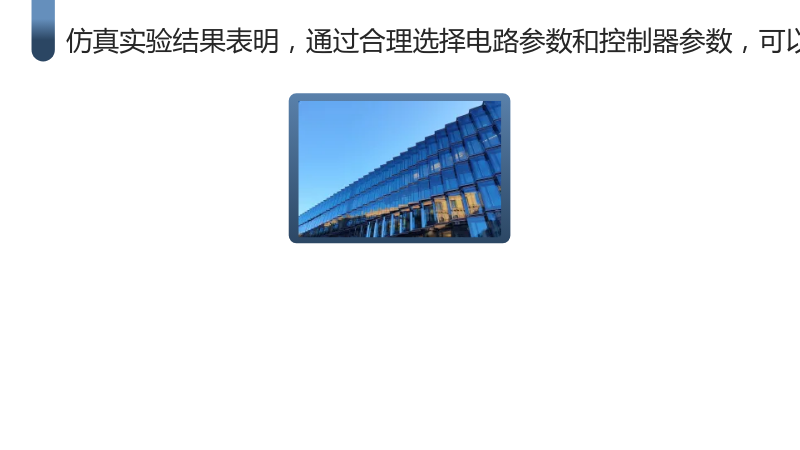

• 仿真实验结果表明，通过合理选择电路参数和控制器参数，可以实现对Boost电路输出电压的稳定控制，提高电路的性能。
• 未来的研究方向可以包括Boost电路的数字控制策略、电路拓扑的进一步优化、以及电路在实际应用中的性能评估等。
