基于单片机的教室照明控制系统设计
1. 绪论

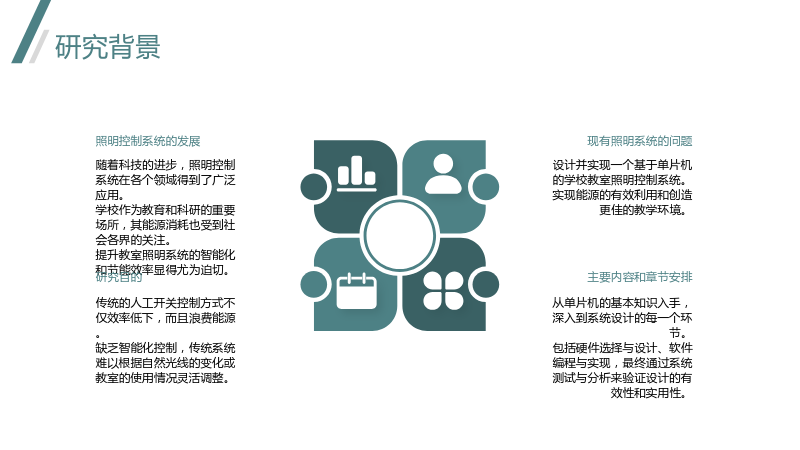

1.1 研究背景
1.1.1 照明控制系统的发展
- 随着科技的进步,照明控制系统在各个领域得到了广泛应用。
- 学校作为教育和科研的重要场所,其能源消耗也受到社会各界的关注。
- 提升教室照明系统的智能化和节能效率显得尤为迫切。
1.1.2 现有照明系统的问题
- 传统的人工开关控制方式不仅效率低下,而且浪费能源。
- 缺乏智能化控制,传统系统难以根据自然光线的变化或教室的使用情况灵活调整。
1.1.3 研究目的
- 设计并实现一个基于单片机的学校教室照明控制系统。
- 实现能源的有效利用和创造更佳的教学环境。
1.1.4 主要内容和章节安排
- 从单片机的基本知识入手,深入到系统设计的每一个环节。
- 包括硬件选择与设计、软件编程与实现,最终通过系统测试与分析来验证设计的有效性和实用性。

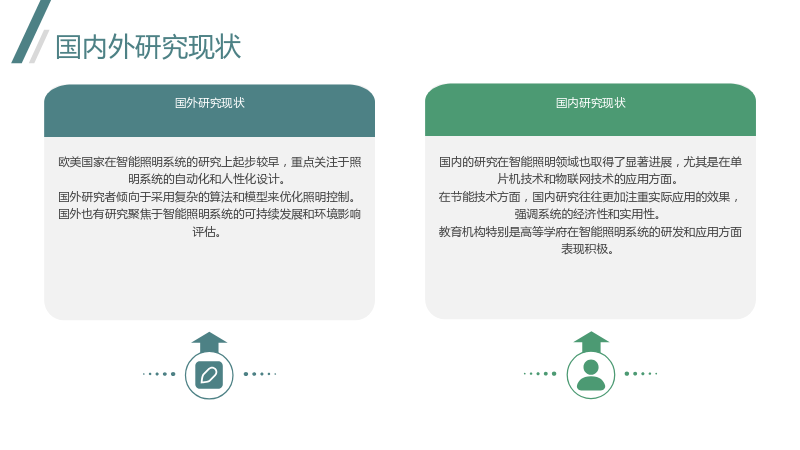

1.2 国内外研究现状
1.2.1 国外研究现状
- 欧美国家在智能照明系统的研究上起步较早,重点关注于照明系统的自动化和人性化设计。
- 国外研究者倾向于采用复杂的算法和模型来优化照明控制。
- 国外也有研究聚焦于智能照明系统的可持续发展和环境影响评估。
1.2.2 国内研究现状
- 国内的研究在智能照明领域也取得了显著进展,尤其是在单片机技术和物联网技术的应用方面。
- 在节能技术方面,国内研究往往更加注重实际应用的效果,强调系统的经济性和实用性。
- 教育机构特别是高等学府在智能照明系统的研发和应用方面表现积极。

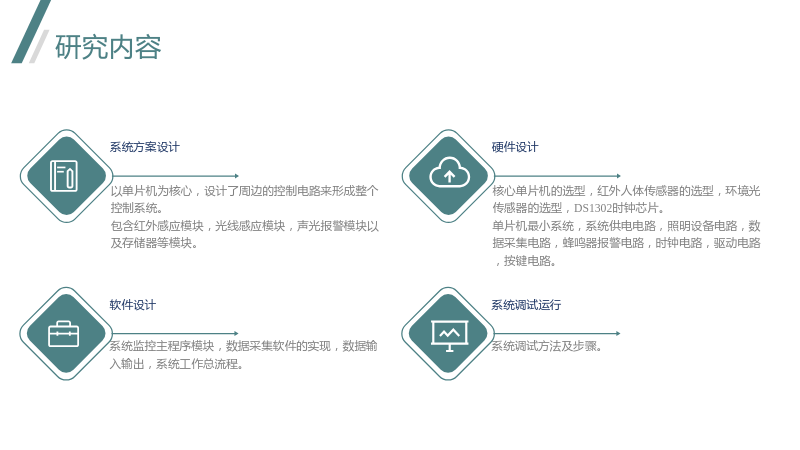

1.3 研究内容
1.3.1 系统方案设计
- 以单片机为核心,设计了周边的控制电路来形成整个控制系统。
- 包含红外感应模块,光线感应模块,声光报警模块以及存储器等模块。
1.3.2 硬件设计
- 核心单片机的选型,红外人体传感器的选型,环境光传感器的选型,DS1302时钟芯片。
- 单片机最小系统,系统供电电路,照明设备电路,数据采集电路,蜂鸣器报警电路,时钟电路,驱动电路,按键电路。
1.3.3 软件设计
- 系统监控主程序模块,数据采集软件的实现,数据输入输出,系统工作总流程。
1.3.4 系统调试运行
- 系统调试方法及步骤。
2. 系统方案设计

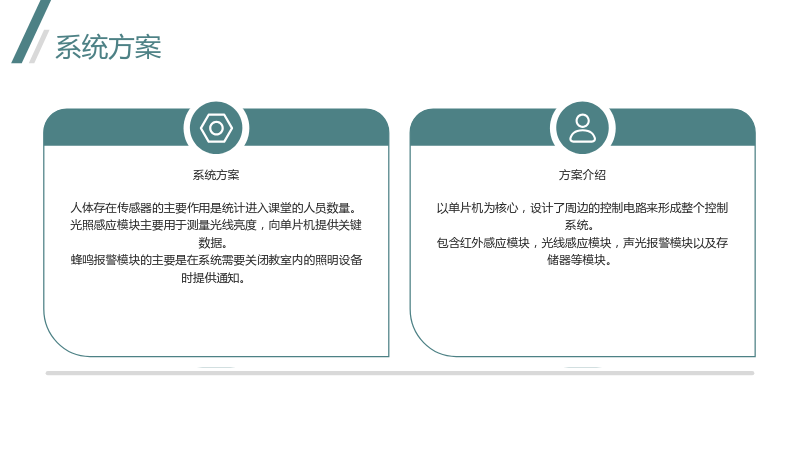

2.1 系统方案
2.1.1 系统方案
- 以单片机为核心,设计了周边的控制电路来形成整个控制系统。
- 包含红外感应模块,光线感应模块,声光报警模块以及存储器等模块。
2.1.2 方案介绍
- 人体存在传感器的主要作用是统计进入课堂的人员数量。
- 光照感应模块主要用于测量光线亮度,向单片机提供关键数据。
- 蜂鸣报警模块的主要是在系统需要关闭教室内的照明设备时提供通知。
3. 硬件设计

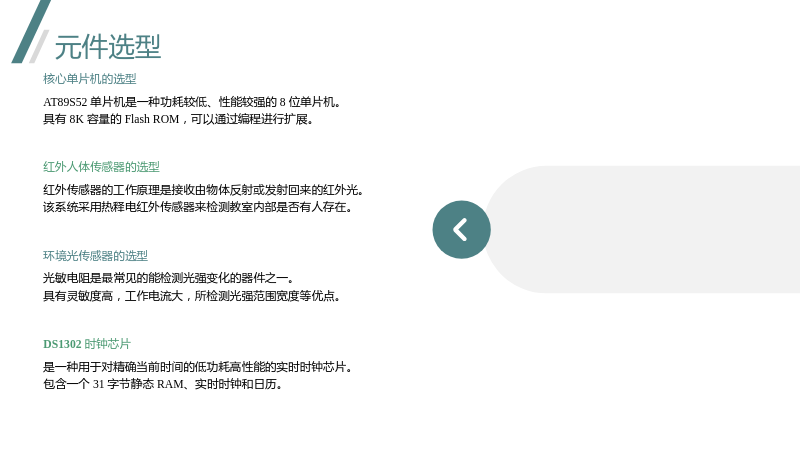

3.1 元件选型
3.1.1 核心单片机的选型
- AT89S52 单片机是一种功耗较低、性能较强的 8 位单片机。
- 具有 8K 容量的 Flash ROM,可以通过编程进行扩展。
3.1.2 红外人体传感器的选型
- 红外传感器的工作原理是接收由物体反射或发射回来的红外光。
- 该系统采用热释电红外传感器来检测教室内部是否有人存在。
3.1.3 环境光传感器的选型
- 光敏电阻是最常见的能检测光强变化的器件之一。
- 具有灵敏度高,工作电流大,所检测光强范围宽度等优点。
3.1.4 DS1302 时钟芯片
- 是一种用于对精确当前时间的低功耗高性能的实时时钟芯片。
- 包含一个 31 字节静态 RAM、实时时钟和日历。

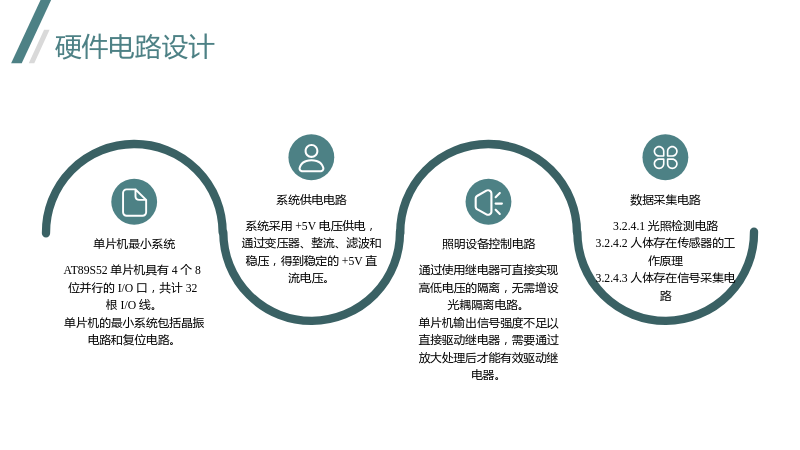

3.2 硬件电路设计
3.2.1 单片机最小系统
- AT89S52 单片机具有 4 个 8 位并行的 I/O 口,共计 32 根 I/O 线。
- 单片机的最小系统包括晶振电路和复位电路。
3.2.2 系统供电电路
- 系统采用 +5V 电压供电,通过变压器、整流、滤波和稳压,得到稳定的 +5V 直流电压。
3.2.3 照明设备控制电路
- 通过使用继电器可直接实现高低电压的隔离,无需增设光耦隔离电路。
- 单片机输出信号强度不足以直接驱动继电器,需要通过放大处理后才能有效驱动继电器。
3.2.4 数据采集电路
3.2.4.1 光照检测电路
- 采用光敏三极管,具有光敏二极管和电信号放大的功能。
- 光电流的大小与光照强度成正比,于是在负载电阻上就能得到随光照强度变化而变化的电信号。
3.2.4.2 人体存在传感器的工作原理
- 自然界中存在的各种物体都会发出不同波长的红外线,利用红外线传感器可对其进行检测。
- 红外传感器分为热型和量子型两类,本系统采用的是热释电红外传感器。
3.2.4.3 人体存在信号采集电路
- 人体传感器基于红外线的智能产品,具有感应为全自动方式,采用可重复触发方式等特点。
4. 软件设计

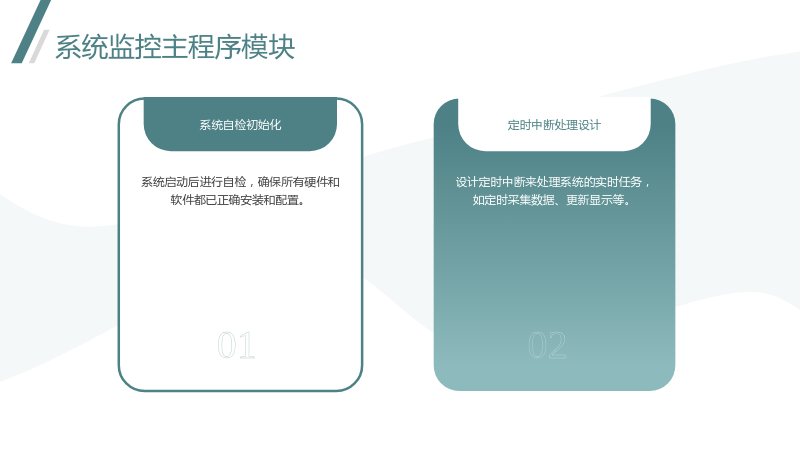

4.1 系统监控主程序模块
4.1.1 系统自检初始化
- 系统启动后进行自检,确保所有硬件和软件都已正确安装和配置。
4.1.2 定时中断处理设计
- 设计定时中断来处理系统的实时任务,如定时采集数据、更新显示等。

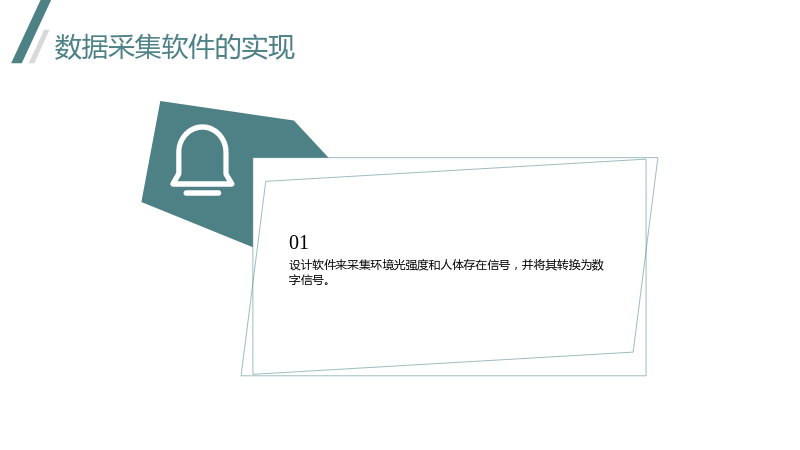

4.2 数据采集软件的实现
- 设计软件来采集环境光强度和人体存在信号,并将其转换为数字信号。

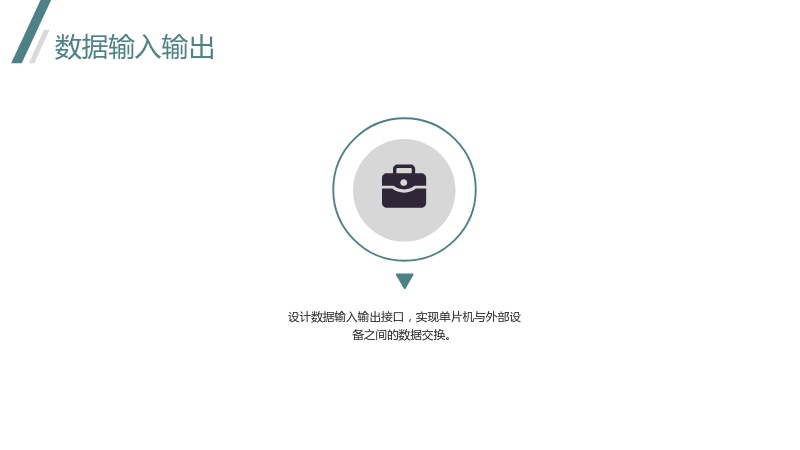

4.3 数据输入输出
- 设计数据输入输出接口,实现单片机与外部设备之间的数据交换。

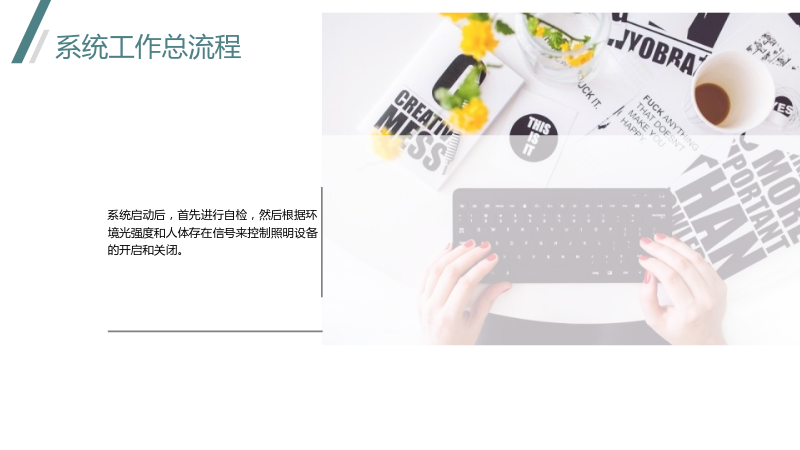

4.4 系统工作总流程
- 系统启动后,首先进行自检,然后根据环境光强度和人体存在信号来控制照明设备的开启和关闭。
5. 系统调试运行

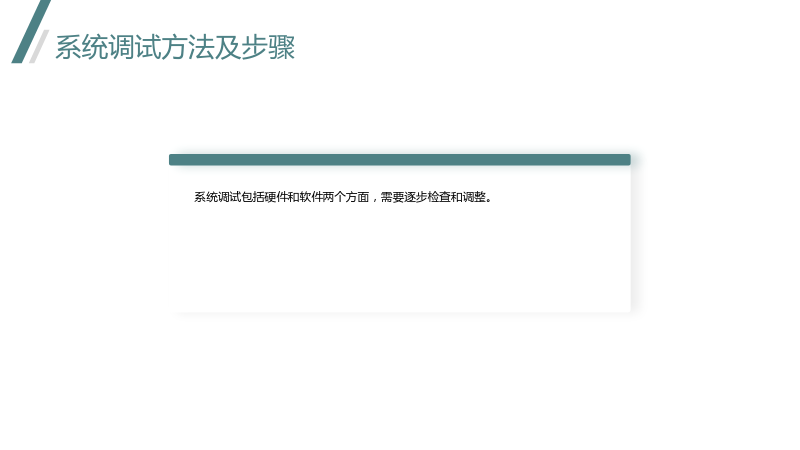

5.1 系统调试方法及步骤
- 系统调试包括硬件和软件两个方面,需要逐步检查和调整。
6. 结论
- 通过设计和实现基于单片机的学校教室照明控制系统,不仅为教育机构节能减排提供实际解决方案,同时也为智能照明控制系统的研究领域贡献新的思路和方法。
