两级CMOS运算放大器的电路设计

1. 研究背景与意义

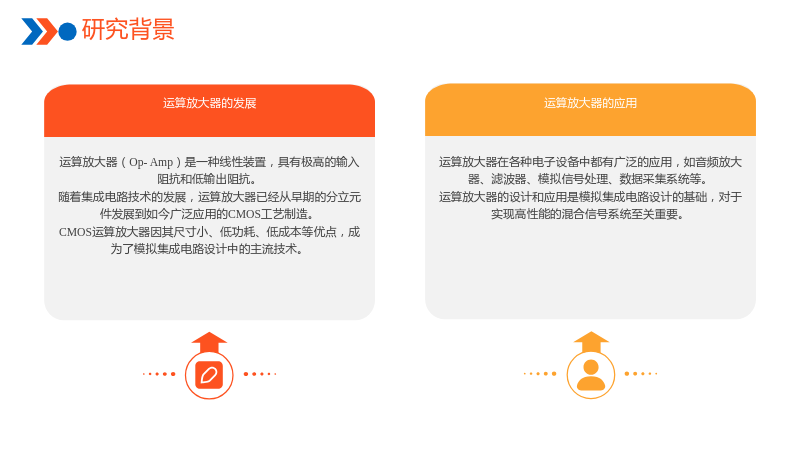

1.1 研究背景

1.1.1 运算放大器的发展

• 运算放大器（Op-Amp）是一种线性装置，具有极高的输入阻抗和低输出阻抗。
• 随着集成电路技术的发展，运算放大器已经从早期的分立元件发展到如今广泛应用的CMOS工艺制造。
• CMOS运算放大器因其尺寸小、低功耗、低成本等优点，成为了模拟集成电路设计中的主流技术。

1.1.2 运算放大器的应用

• 运算放大器在各种电子设备中都有广泛的应用，如音频放大器、滤波器、模拟信号处理、数据采集系统等。
• 运算放大器的设计和应用是模拟集成电路设计的基础，对于实现高性能的混合信号系统至关重要。

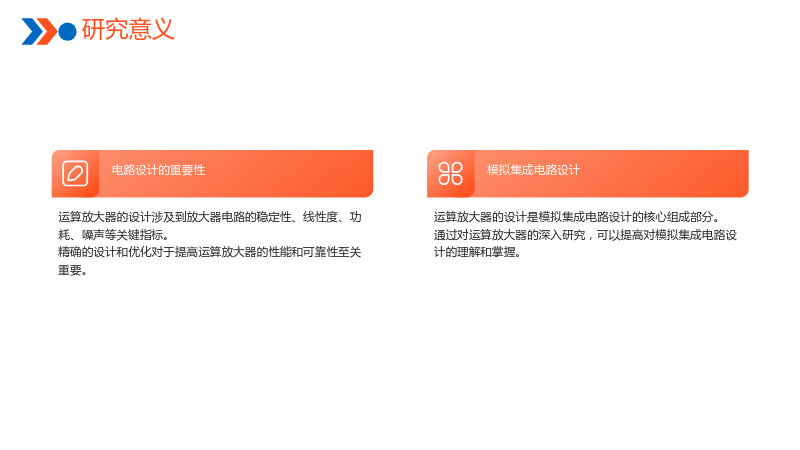

1.2 研究意义

1.2.1 电路设计的重要性

• 运算放大器的设计涉及到放大器电路的稳定性、线性度、功耗、噪声等关键指标。
• 精确的设计和优化对于提高运算放大器的性能和可靠性至关重要。

1.2.2 模拟集成电路设计

• 运算放大器的设计是模拟集成电路设计的核心组成部分。
• 通过对运算放大器的深入研究，可以提高对模拟集成电路设计的理解和掌握。

2. 模拟集成电路设计基础

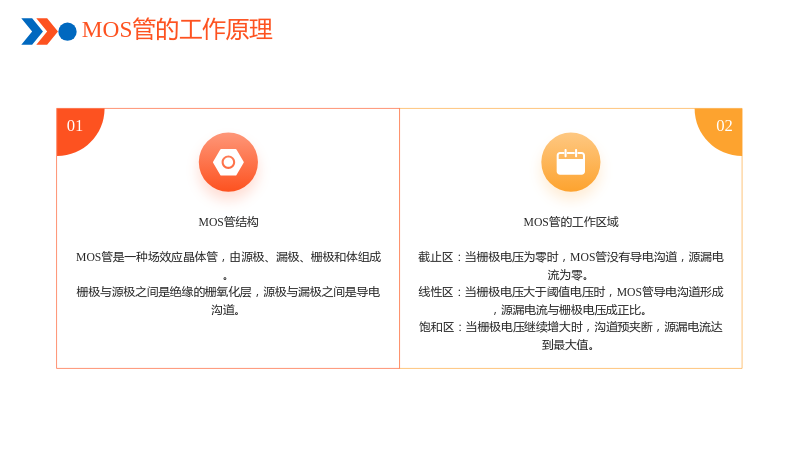

2.1 MOS管的工作原理

2.1.1 MOS管结构

• MOS管是一种场效应晶体管，由源极、漏极、栅极和体组成。
• 栅极与源极之间是绝缘的栅氧化层，源极与漏极之间是导电沟道。

2.1.2 MOS管的工作区域

• 截止区：当栅极电压为零时，MOS管没有导电沟道，源漏电流为零。
• 线性区：当栅极电压大于阈值电压时，MOS管导电沟道形成，源漏电流与栅极电压成正比。
• 饱和区：当栅极电压继续增大时，沟道预夹断，源漏电流达到最大值。

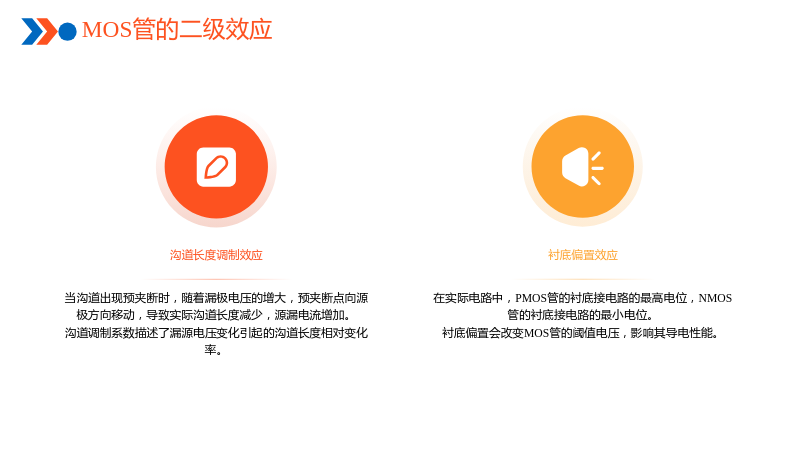

2.2 MOS管的二级效应

2.2.1 沟道长度调制效应

• 当沟道出现预夹断时，随着漏极电压的增大，预夹断点向源极方向移动，导致实际沟道长度减少，源漏电流增加。
• 沟道调制系数描述了漏源电压变化引起的沟道长度相对变化率。

2.2.2 衬底偏置效应

• 在实际电路中，PMOS管的衬底接电路的最高电位，NMOS管的衬底接电路的最小电位。
• 衬底偏置会改变MOS管的阈值电压，影响其导电性能。

2.3 MOS管的等效电路

2.3.1 大信号模型

• 大信号模型用于描述MOS管的直流工作状态，包括电压控制电流源、输出阻抗等。
• 该模型用于分析MOS管在稳态下的工作特性。

2.3.2 小信号模型

• 小信号模型用于描述MOS管在交流小信号下的响应，包括跨导、输出阻抗、输入电容等。
• 该模型用于分析MOS管在交流信号下的频率响应和增益特性。

3. 电路结构及其基本原理

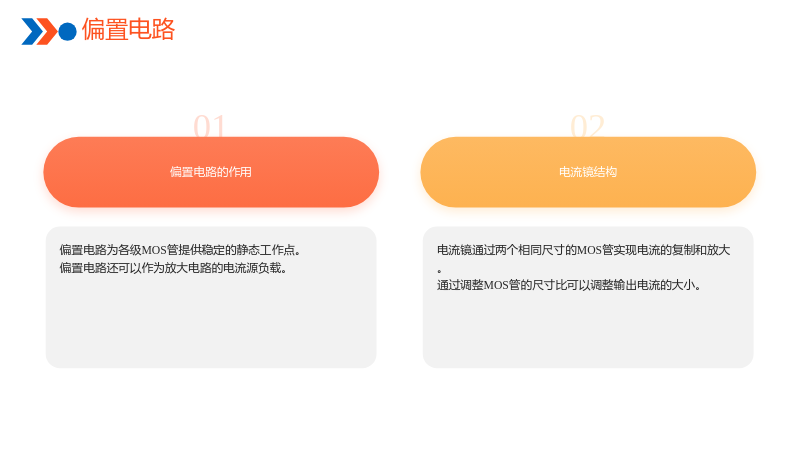

3.1 偏置电路

3.1.1 偏置电路的作用

• 偏置电路为各级MOS管提供稳定的静态工作点。
• 偏置电路还可以作为放大电路的电流源负载。

3.1.2 电流镜结构

• 电流镜通过两个相同尺寸的MOS管实现电流的复制和放大。
• 通过调整MOS管的尺寸比可以调整输出电流的大小。

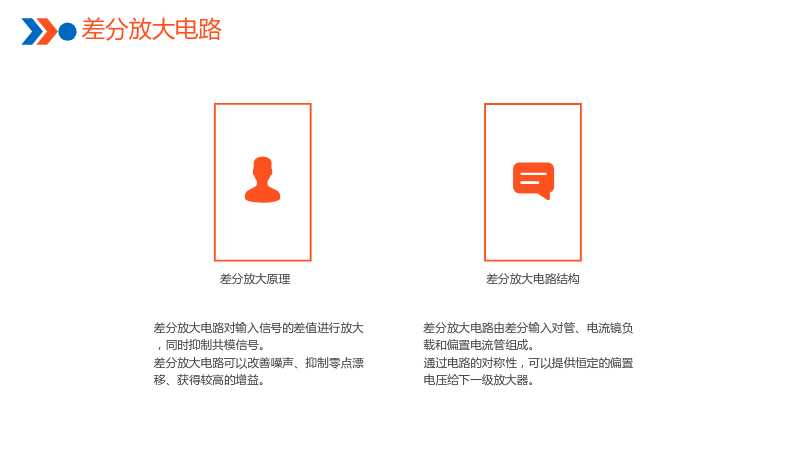

3.2 差分放大电路

3.2.1 差分放大原理

• 差分放大电路对输入信号的差值进行放大，同时抑制共模信号。
• 差分放大电路可以改善噪声、抑制零点漂移、获得较高的增益。

3.2.2 差分放大电路结构

• 差分放大电路由差分输入对管、电流镜负载和偏置电流管组成。
• 通过电路的对称性，可以提供恒定的偏置电压给下一级放大器。

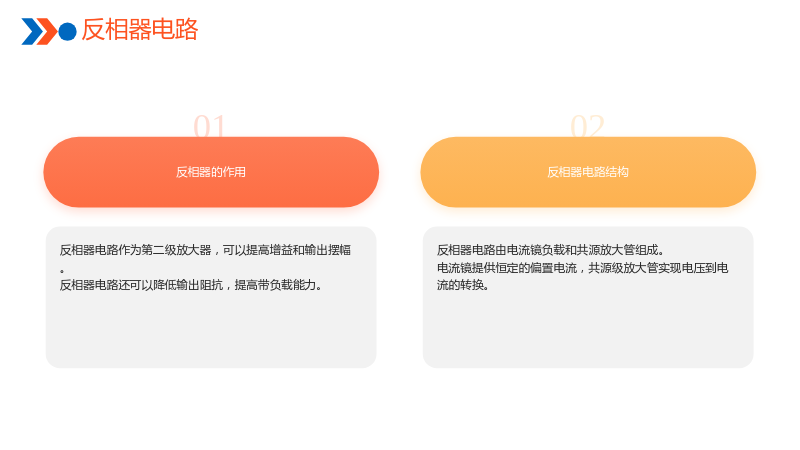

3.3 反相器电路

3.3.1 反相器的作用

• 反相器电路作为第二级放大器，可以提高增益和输出摆幅。
• 反相器电路还可以降低输出阻抗，提高带负载能力。

3.3.2 反相器电路结构

• 反相器电路由电流镜负载和共源放大管组成。
• 电流镜提供恒定的偏置电流，共源级放大管实现电压到电流的转换。

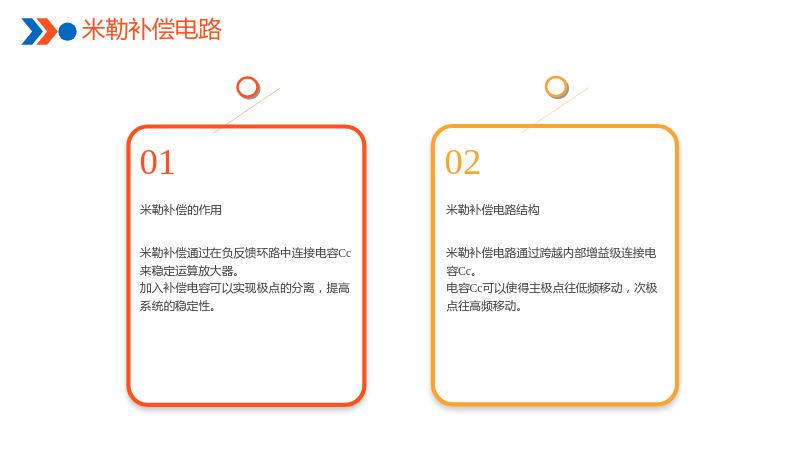

3.4 米勒补偿电路

3.4.1 米勒补偿的作用

• 米勒补偿通过在负反馈环路中连接电容Cc来稳定运算放大器。
• 加入补偿电容可以实现极点的分离，提高系统的稳定性。

3.4.2 米勒补偿电路结构

• 米勒补偿电路通过跨越内部增益级连接电容Cc。
• 电容Cc可以使得主极点往低频移动，次极点往高频移动。

4. 电路性能指标及其分析

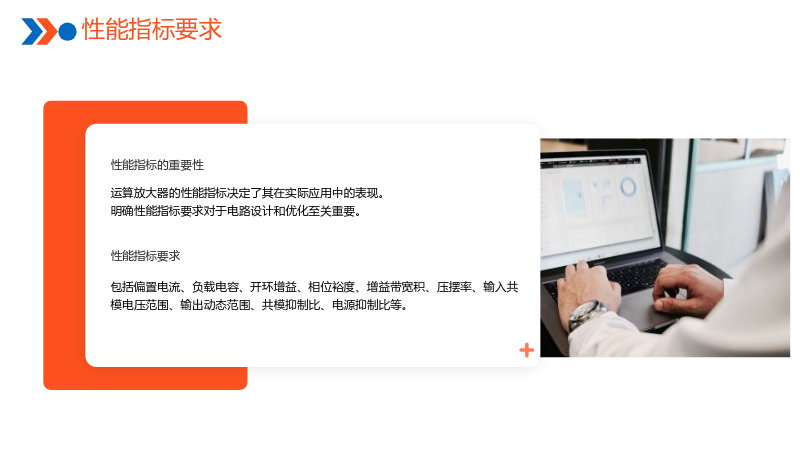

4.1 性能指标要求

4.1.1 性能指标的重要性

• 运算放大器的性能指标决定了其在实际应用中的表现。
• 明确性能指标要求对于电路设计和优化至关重要。

4.1.2 性能指标要求

• 包括偏置电流、负载电容、开环增益、相位裕度、增益带宽积、压摆率、输入共模电压范围、输出动态范围、共模抑制比、电源抑制比等。

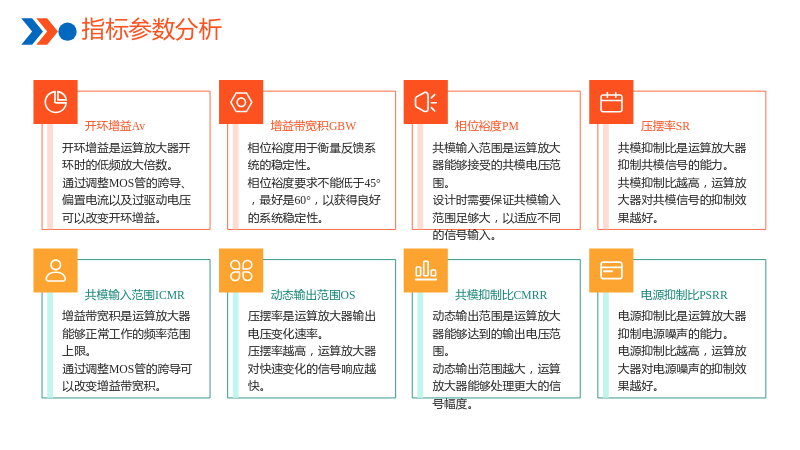

4.2 指标参数分析

4.2.1 开环增益Av

• 开环增益是运算放大器开环时的低频放大倍数。
• 通过调整MOS管的跨导、偏置电流以及过驱动电压可以改变开环增益。

4.2.2 增益带宽积GBW

• 增益带宽积是运算放大器能够正常工作的频率范围上限。
• 通过调整MOS管的跨导可以改变增益带宽积。

4.2.3 相位裕度PM

• 相位裕度用于衡量反馈系统的稳定性。
• 相位裕度要求不能低于45°，最好是60°，以获得良好的系统稳定性。

4.2.4 压摆率SR

• 压摆率是运算放大器输出电压变化速率。
• 压摆率越高，运算放大器对快速变化的信号响应越快。

4.2.5 共模输入范围ICMR

• 共模输入范围是运算放大器能够接受的共模电压范围。
• 设计时需要保证共模输入范围足够大，以适应不同的信号输入。

4.2.6 动态输出范围OS

• 动态输出范围是运算放大器能够达到的输出电压范围。
• 动态输出范围越大，运算放大器能够处理更大的信号幅度。

4.2.7 共模抑制比CMRR

• 共模抑制比是运算放大器抑制共模信号的能力。
• 共模抑制比越高，运算放大器对共模信号的抑制效果越好。

4.2.8 电源抑制比PSRR

• 电源抑制比是运算放大器抑制电源噪声的能力。
• 电源抑制比越高，运算放大器对电源噪声的抑制效果越好。

5. 电路参数设计

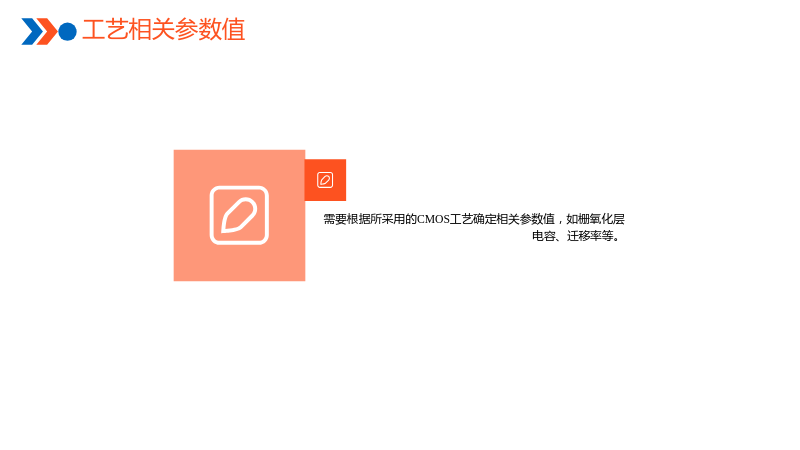

5.1 工艺相关参数值

• 需要根据所采用的CMOS工艺确定相关参数值，如栅氧化层电容、迁移率等。

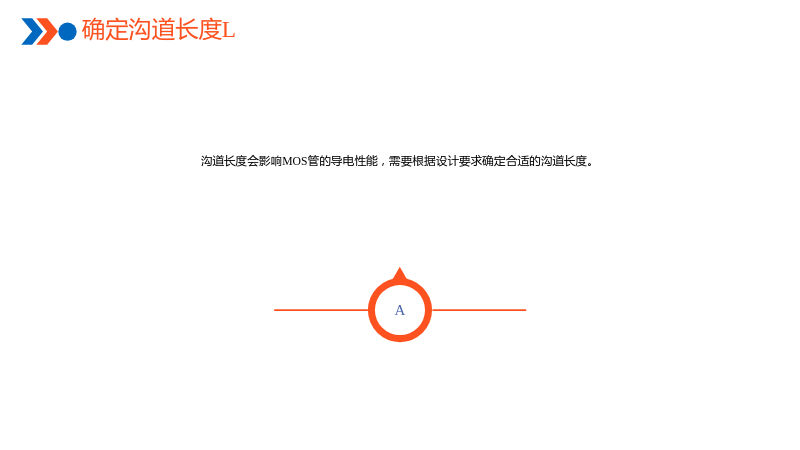

5.2 确定沟道长度L

• 沟道长度会影响MOS管的导电性能，需要根据设计要求确定合适的沟道长度。

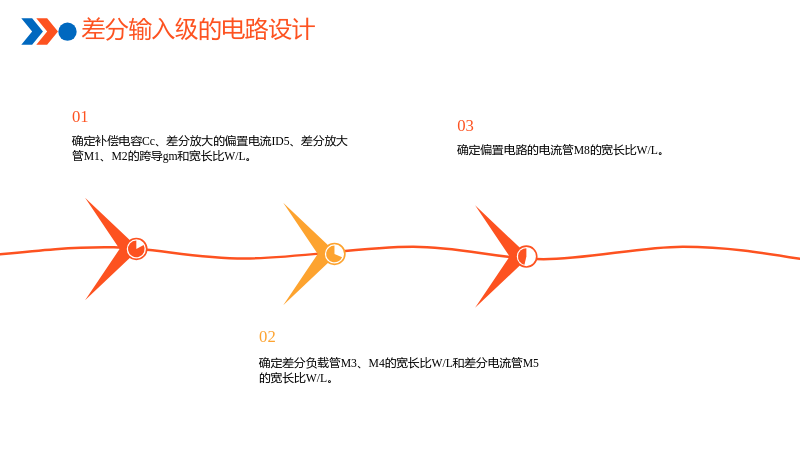

5.3 差分输入级的电路设计

• 确定补偿电容Cc、差分放大的偏置电流ID5、差分放大管M1、M2的跨导gm和宽长比W/L。
• 确定差分负载管M3、M4的宽长比W/L和差分电流管M5的宽长比W/L。
• 确定偏置电路的电流管M8的宽长比W/L。

5.4 差分输入级的直流工作点仿真

• 通过仿真验证差分输入级的直流工作点是否符合设计要求。

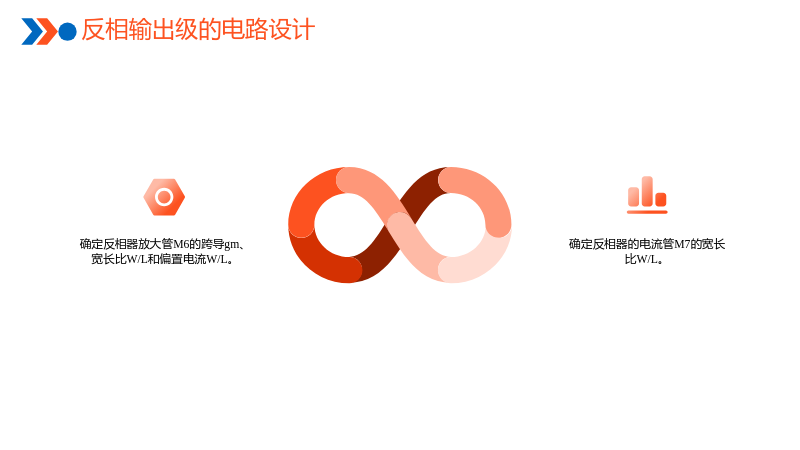

5.5 反相输出级的电路设计

• 确定反相器放大管M6的跨导gm、宽长比W/L和偏置电流W/L。
• 确定反相器的电流管M7的宽长比W/L。

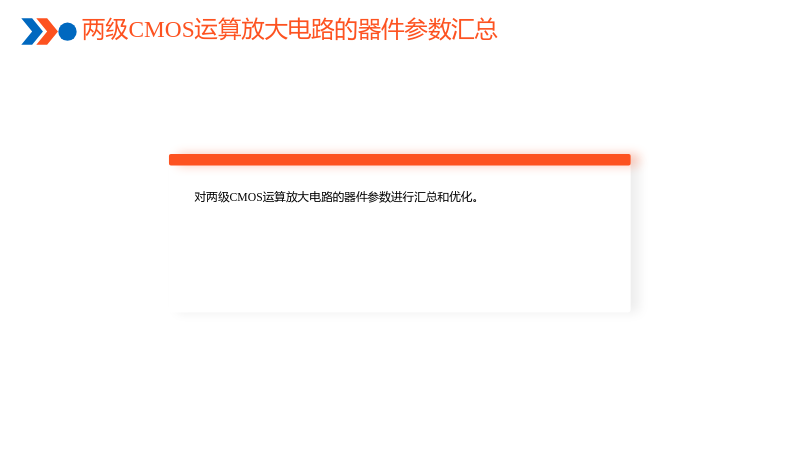

5.6 两级CMOS运算放大电路的器件参数汇总

• 对两级CMOS运算放大电路的器件参数进行汇总和优化。

6. 电路性能仿真

6.1 仿真前概述

• 在进行电路仿真前，需要对仿真环境和参数进行设置。

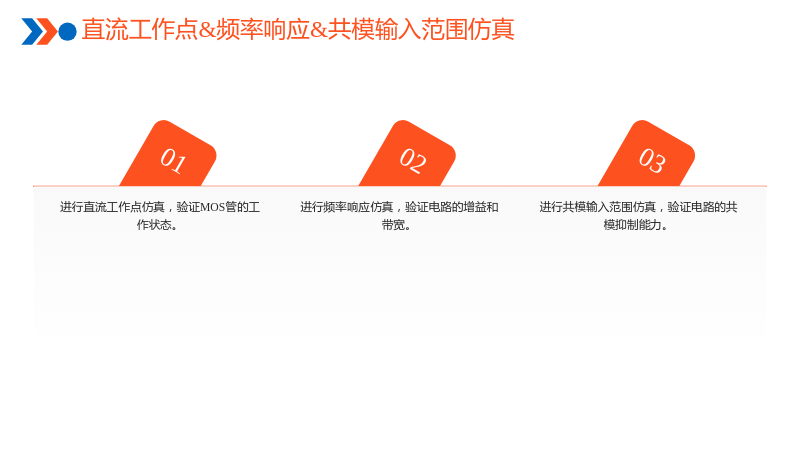

6.2 直流工作点&频率响应&共模输入范围仿真

• 进行直流工作点仿真，验证MOS管的工作状态。
• 进行频率响应仿真，验证电路的增益和带宽。
• 进行共模输入范围仿真，验证电路的共模抑制能力。

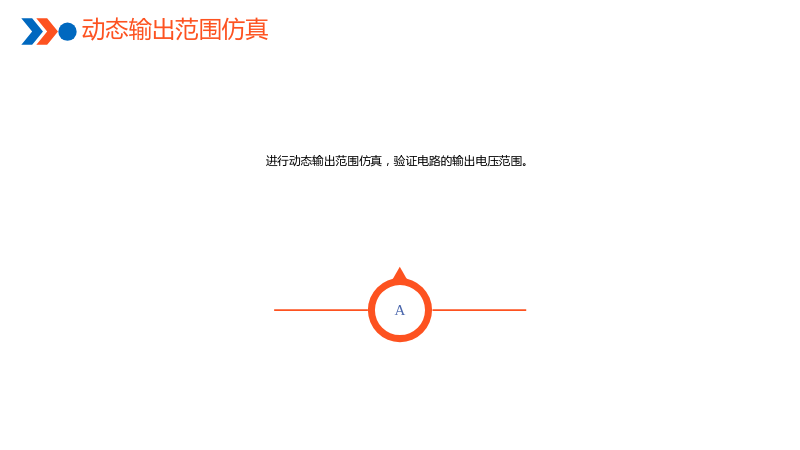

6.3 动态输出范围仿真

• 进行动态输出范围仿真，验证电路的输出电压范围。

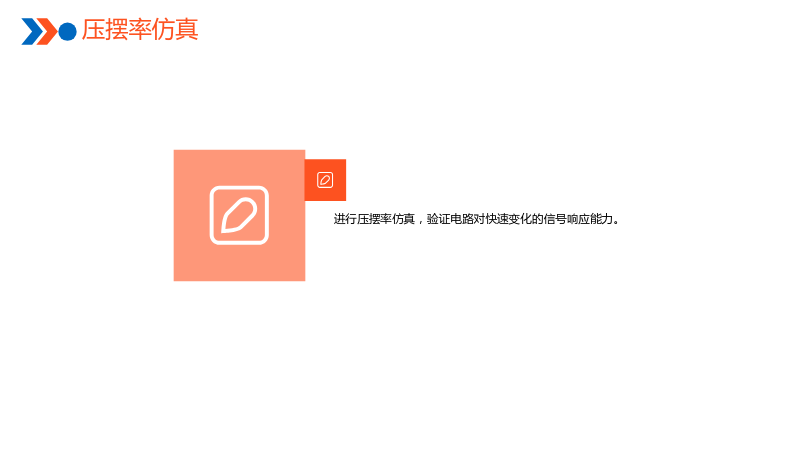

6.4 压摆率仿真

• 进行压摆率仿真，验证电路对快速变化的信号响应能力。

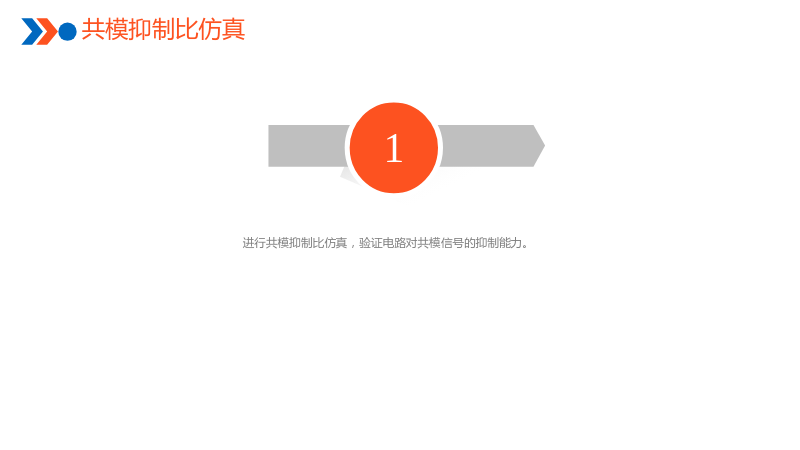

6.5 共模抑制比仿真

• 进行共模抑制比仿真，验证电路对共模信号的抑制能力。

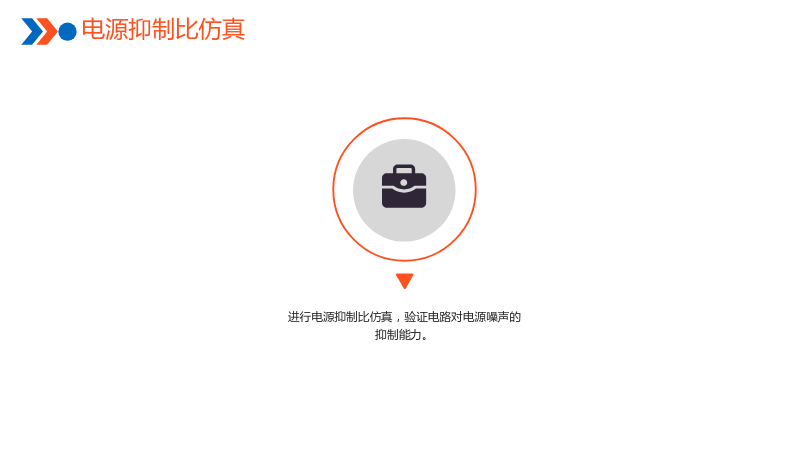

6.6 电源抑制比仿真

• 进行电源抑制比仿真，验证电路对电源噪声的抑制能力。

7. 总结

• 通过本设计，深入理解了CMOS运算放大器的设计原理和过程。
• 掌握了电路参数的优化方法和仿真技巧。
• 为进一步学习模拟集成电路设计和应用打下了坚实的基础。
