啤酒瓶贴标机机械结构设计

1. 啤酒瓶贴标机概述

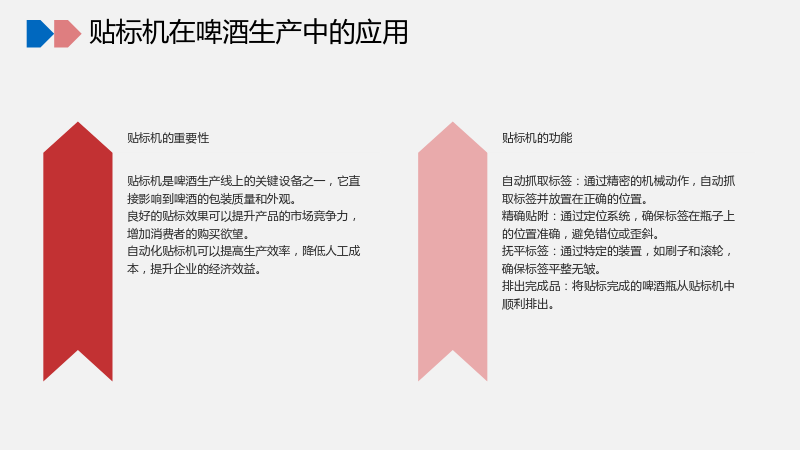

1.1 贴标机在啤酒生产中的应用

1.1.1 贴标机的重要性

• 贴标机是啤酒生产线上的关键设备之一，它直接影响到啤酒的包装质量和外观。
• 良好的贴标效果可以提升产品的市场竞争力，增加消费者的购买欲望。
• 自动化贴标机可以提高生产效率，降低人工成本，提升企业的经济效益。

1.1.2 贴标机的功能

• 自动抓取标签：通过精密的机械动作，自动抓取标签并放置在正确的位置。
• 精确贴附：通过定位系统，确保标签在瓶子上的位置准确，避免错位或歪斜。
• 抚平标签：通过特定的装置，如刷子和滚轮，确保标签平整无皱。
• 排出完成品：将贴标完成的啤酒瓶从贴标机中顺利排出。

1.2 贴标机的设计原则

1.2.1 保证产品质量

• 贴标机的设计必须确保标签的贴附质量，避免出现气泡或皱褶。
• 通过精确的机械动作和稳定的运行，保证标签的准确贴附。

1.2.2 提高生产效率

• 设计合理的传送系统和定位系统，确保瓶子在贴标过程中的稳定传送和准确对准。
• 采用高效的传动装置，如链条传动或精密齿轮联结，提高贴标速度。

1.2.3 提升机械设备的适用性

• 设计应考虑不同瓶型的适应性，通过简单的调整过程，满足不同尺寸的瓶子需求。
• 采用模块化和规范化的设计，提高设备的通用性和可维护性。

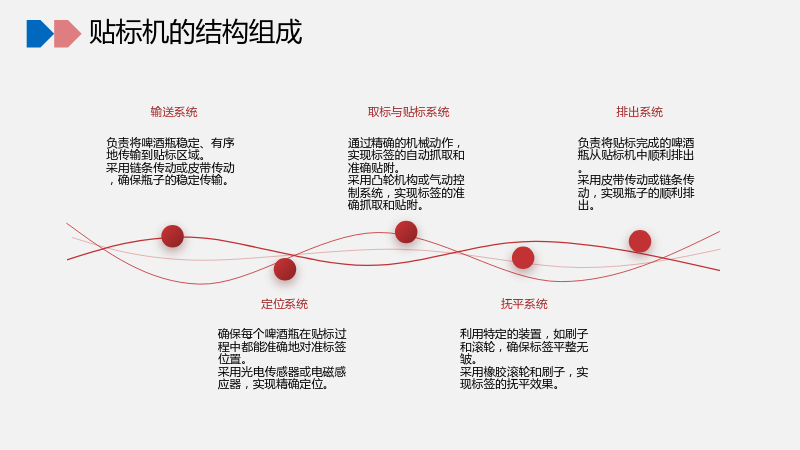

1.3 贴标机的结构组成

1.3.1 输送系统

• 负责将啤酒瓶稳定、有序地传输到贴标区域。
• 采用链条传动或皮带传动，确保瓶子的稳定传输。

1.3.2 定位系统

• 确保每个啤酒瓶在贴标过程中都能准确地对准标签位置。
• 采用光电传感器或电磁感应器，实现精确定位。

1.3.3 取标与贴标系统

• 通过精确的机械动作，实现标签的自动抓取和准确贴附。
• 采用凸轮机构或气动控制系统，实现标签的准确抓取和贴附。

1.3.4 抚平系统

• 利用特定的装置，如刷子和滚轮，确保标签平整无皱。
• 采用橡胶滚轮和刷子，实现标签的抚平效果。

1.3.5 排出系统

• 负责将贴标完成的啤酒瓶从贴标机中顺利排出。
• 采用皮带传动或链条传动，实现瓶子的顺利排出。

2. 啤酒瓶贴标机的设计方案

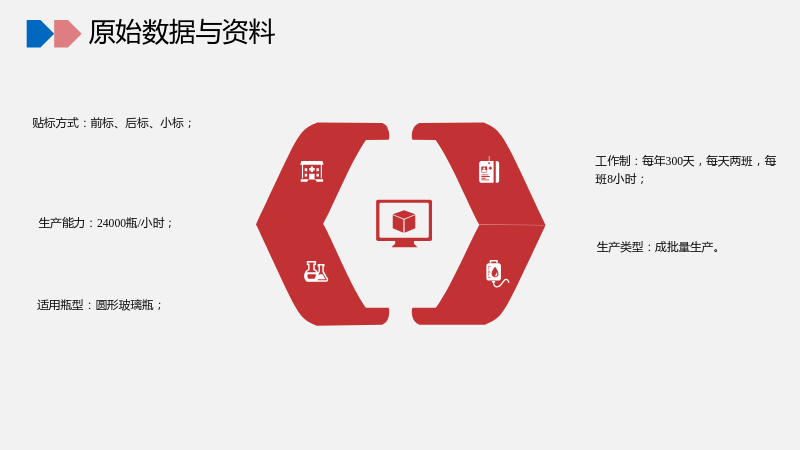

2.1 原始数据与资料

• 贴标方式：前标、后标、小标；
• 生产能力：24000瓶/小时；
• 适用瓶型：圆形玻璃瓶；
• 工作制：每年300天，每天两班，每班8小时；
• 生产类型：成批量生产。

2.2 任务要求

• 完成啤酒贴标机的总体设计；
• 绘制总装配、零部件图折合A0号图纸3张；
• 编写设计任务说明书。

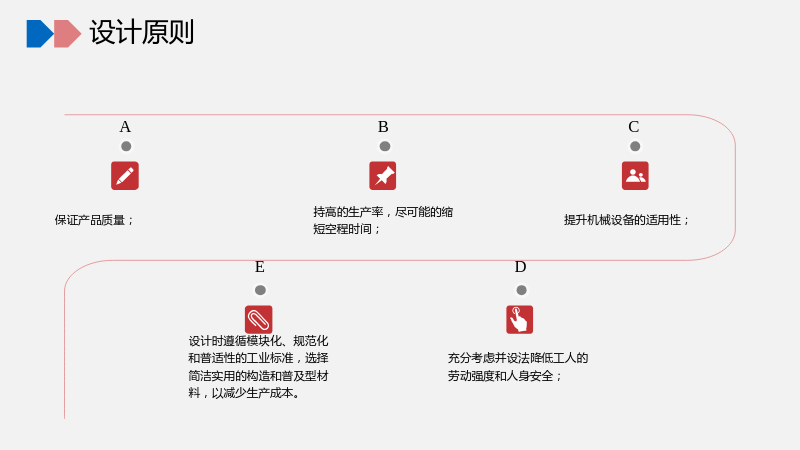

2.3 设计原则

• 保证产品质量；
• 持高的生产率，尽可能的缩短空程时间；
• 提升机械设备的适用性；
• 充分考虑并设法降低工人的劳动强度和人身安全；
• 设计时遵循模块化、规范化和普适性的工业标准，选择简洁实用的构造和普及型材料，以减少生产成本。

2.4 设计装置要求

2.4.1 夹标装置

• 标板的边缘和垫条必须与夹标转鼓和标签台的中心线相吻合；
• 调整每一个垫条至正确的间隙；
• 实施商标的折叠操作；
• 托盘定位的关键在于其基准线需精确对接于瓶子几何中心，以及折叠的检验样本标签的对中点，形成精准的对齐路径；
• 检查商标被贴到瓶子时的设定值，校直夹标转鼓和托瓶台；
• 垫条表面和夹指之间的间隙为9mm；
• 垫条前端、标板前端的接触平面、夹持转轮的核心轴线以及标签放置台的心脏位置，这些关键点应当共线，确保精准对齐。

2.4.2 胶辊装置

• 启动胶泵之前，必须打开压缩空气关闭阀；
• 刮胶刀的刀刃必须是笔直的，且无缺口；
• 当贴标机使用橡胶滚轮时，务必避免在无浆糊状态下，刮胶刀接触到橡胶与浆糊棍的交接区域，以防止不必要的损坏和污染。

2.4.3 传动装置

• 所有组件务必维持绝对的新颖状态，当轻轻推动基准板时，其活动幅度需严格限制在小于两毫米的精密范围内；
• 联轴器的磨损是导致贴标不连续的主要原因。通过手动前后转动标板表面，可以定位到磨损的具体部位。

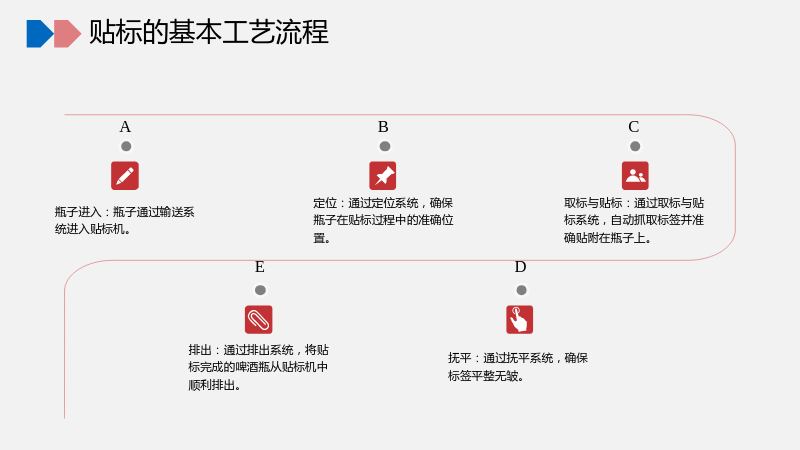

2.5 贴标的基本工艺流程

• 瓶子进入：瓶子通过输送系统进入贴标机。
• 定位：通过定位系统，确保瓶子在贴标过程中的准确位置。
• 取标与贴标：通过取标与贴标系统，自动抓取标签并准确贴附在瓶子上。
• 抚平：通过抚平系统，确保标签平整无皱。
• 排出：通过排出系统，将贴标完成的啤酒瓶从贴标机中顺利排出。

3. 啤酒瓶贴标机的机械结构设计

3.1 输送系统设计

• 设计合理的输送系统，确保瓶子在贴标过程中的稳定传送。
• 采用链条传动或皮带传动，提高输送效率和稳定性。

3.2 定位系统设计

• 设计精确的定位系统，确保瓶子在贴标过程中的准确位置。
• 采用光电传感器或电磁感应器，实现精确定位。

3.3 取标与贴标系统设计

• 设计高效的取标与贴标系统，实现标签的自动抓取和准确贴附。
• 采用凸轮机构或气动控制系统，提高取标与贴标的准确性和效率。

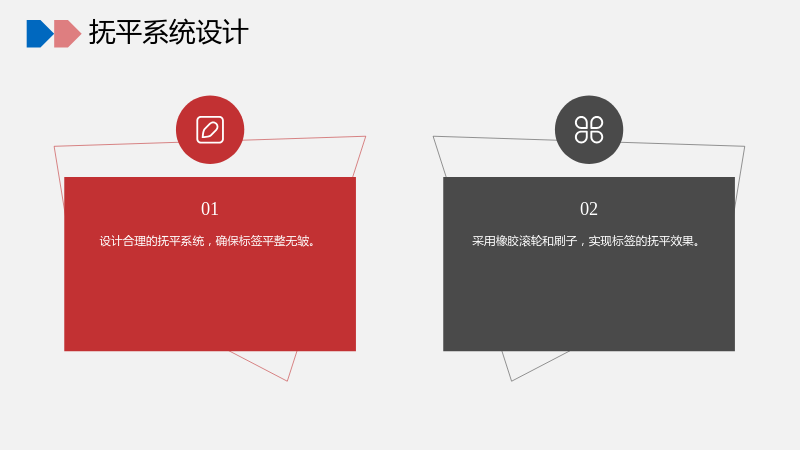

3.4 抚平系统设计

• 设计合理的抚平系统，确保标签平整无皱。
• 采用橡胶滚轮和刷子，实现标签的抚平效果。

3.5 排出系统设计

• 设计高效的排出系统，确保贴标完成的啤酒瓶顺利排出。
• 采用链条传动或皮带传动，提高排出效率和稳定性。

4. 主要零部件的设计计算

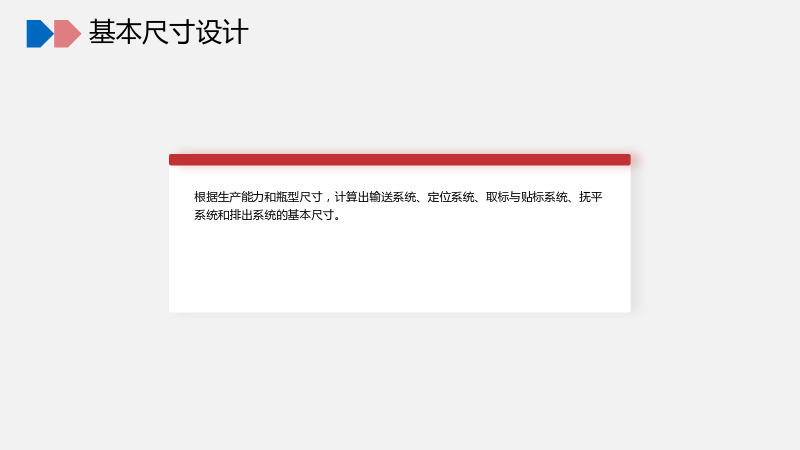

4.1 基本尺寸设计

• 根据生产能力和瓶型尺寸，计算出输送系统、定位系统、取标与贴标系统、抚平系统和排出系统的基本尺寸。

4.2 贴标转鼓直径的确定

• 根据生产能力和瓶型尺寸，计算出贴标转鼓的直径，以确保标签的准确抓取和贴附。

4.3 各轮转速

• 根据生产能力和瓶型尺寸，计算出各轮转速，以确保贴标速度和稳定性。

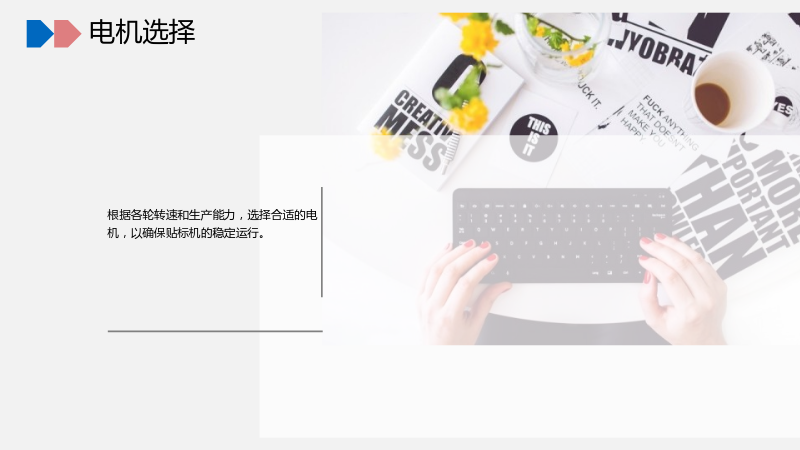

4.4 电机选择

• 根据各轮转速和生产能力，选择合适的电机，以确保贴标机的稳定运行。

4.5 贴标力学分析

• 对贴标过程中的力学进行分析，确保标签的准确抓取和贴附。

4.6 凸轮的设计

• 设计合适的凸轮机构，实现标签的准确抓取和贴附。

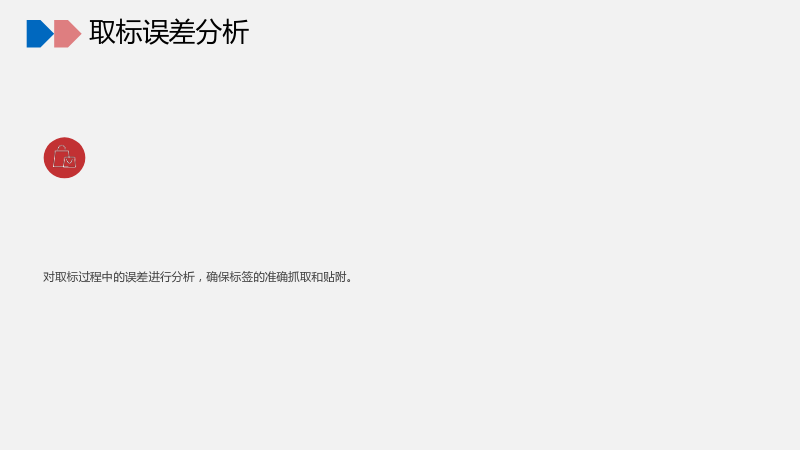

4.7 取标误差分析

• 对取标过程中的误差进行分析，确保标签的准确抓取和贴附。

4.8 分瓶供送螺杆的设计

• 设计合理分瓶供送螺杆，确保瓶子在贴标过程中的稳定传送。

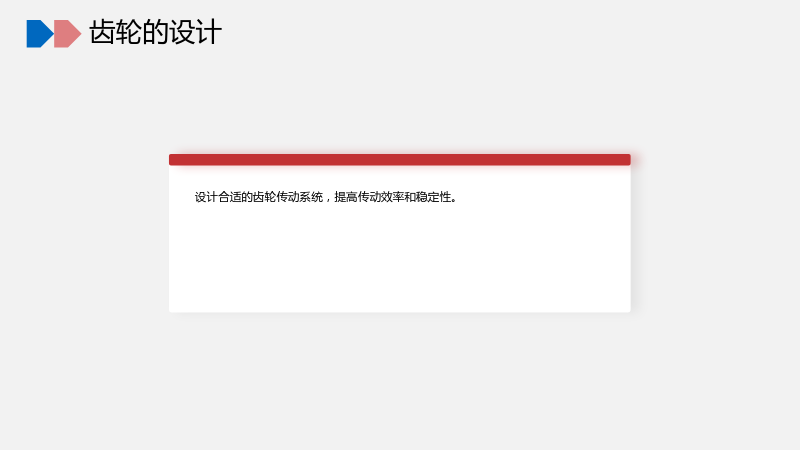

4.9 齿轮的设计

• 设计合适的齿轮传动系统，提高传动效率和稳定性。

5. 结论

本文对啤酒瓶贴标机的机械结构设计进行了全面而深入的研究，从输送系统、定位系统、取标与贴标系统、抚平系统和排出系统的设计，到主要零部件的设计计算，都进行了详细的分析和计算。通过精确的机械动作和稳定的运行，确保了贴标机的长期稳定运行和良好的贴标效果。同时，本文还充分考虑了生产效率、贴标精度以及操作便捷性等因素，为啤酒生产线提供了高效、准确的贴标解决方案。总的来说，本文所设计的啤酒瓶贴标机机械结构具有高度的自动化、精准化和效率化特点，能够满足啤酒生产线上对贴标速度和贴标质量的高要求，为啤酒生产的现代化和智能化提供了有力的技术支持。
