多功能数字钟设计与实现
1. 数字钟概述

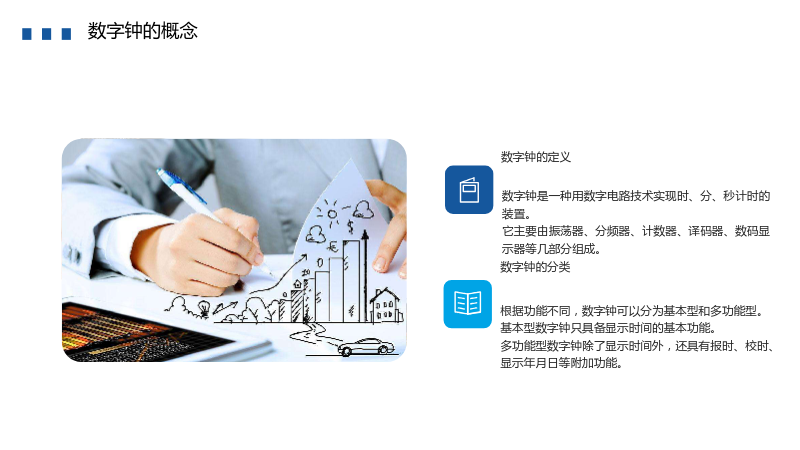

1.1 数字钟的概念
1.1.1 数字钟的定义
- 数字钟是一种用数字电路技术实现时、分、秒计时的装置。
- 它主要由振荡器、分频器、计数器、译码器、数码显示器等几部分组成。
1.1.2 数字钟的分类
- 根据功能不同，数字钟可以分为基本型和多功能型。
- 基本型数字钟只具备显示时间的基本功能。
- 多功能型数字钟除了显示时间外，还具有报时、校时、显示年月日等附加功能。

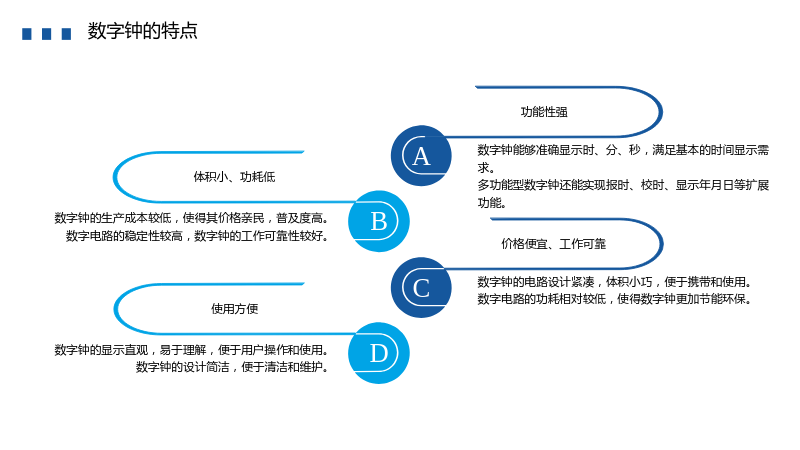

1.2 数字钟的特点
1.2.1 功能性强
- 数字钟能够准确显示时、分、秒，满足基本的时间显示需求。
- 多功能型数字钟还能实现报时、校时、显示年月日等扩展功能。
1.2.2 体积小、功耗低
- 数字钟的电路设计紧凑，体积小巧，便于携带和使用。
- 数字电路的功耗相对较低，使得数字钟更加节能环保。
1.2.3 价格便宜、工作可靠
- 数字钟的生产成本较低，使得其价格亲民，普及度高。
- 数字电路的稳定性较高，数字钟的工作可靠性较好。
1.2.4 使用方便
- 数字钟的显示直观，易于理解，便于用户操作和使用。
- 数字钟的设计简洁，便于清洁和维护。

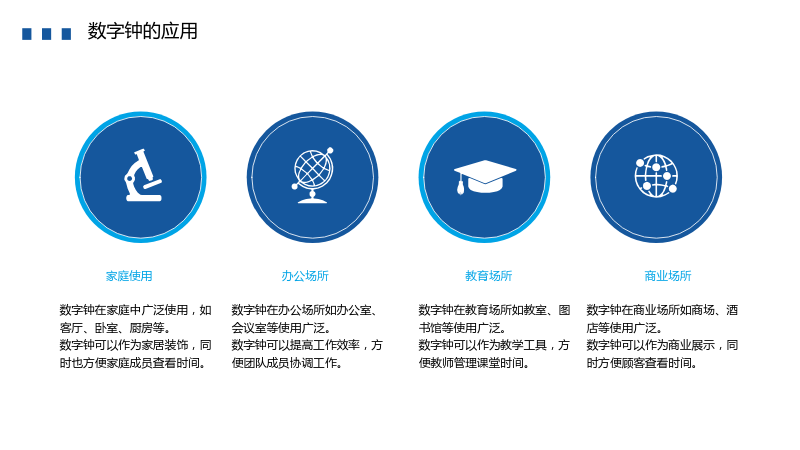

1.3 数字钟的应用
1.3.1 家庭使用
- 数字钟在家庭中广泛使用，如客厅、卧室、厨房等。
- 数字钟可以作为家居装饰，同时也方便家庭成员查看时间。
1.3.2 办公场所
- 数字钟在办公场所如办公室、会议室等使用广泛。
- 数字钟可以提高工作效率，方便团队成员协调工作。
1.3.3 教育场所
- 数字钟在教育场所如教室、图书馆等使用广泛。
- 数字钟可以作为教学工具，方便教师管理课堂时间。
1.3.4 商业场所
- 数字钟在商业场所如商场、酒店等使用广泛。
- 数字钟可以作为商业展示，同时方便顾客查看时间。
2. 数字钟的组成与工作原理

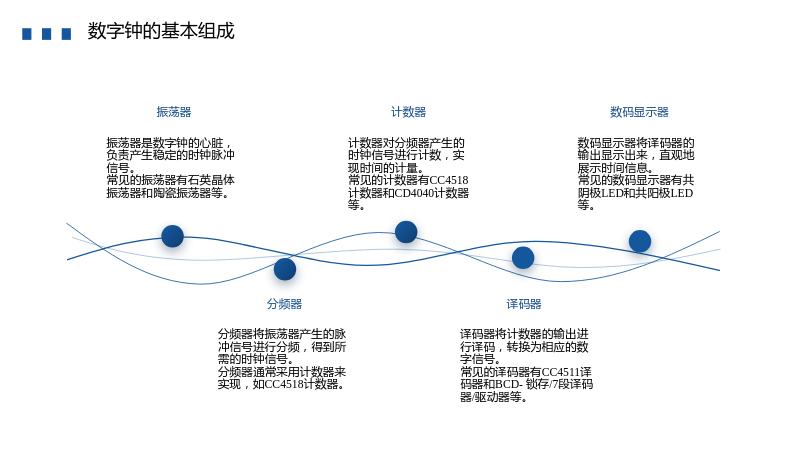

2.1 数字钟的基本组成
2.1.1 振荡器
- 振荡器是数字钟的心脏，负责产生稳定的时钟脉冲信号。
- 常见的振荡器有石英晶体振荡器和陶瓷振荡器等。
2.1.2 分频器
- 分频器将振荡器产生的脉冲信号进行分频，得到所需的时钟信号。
- 分频器通常采用计数器来实现，如CC4518计数器。
2.1.3 计数器
- 计数器对分频器产生的时钟信号进行计数，实现时间的计量。
- 常见的计数器有CC4518计数器和CD4040计数器等。
2.1.4 译码器
- 译码器将计数器的输出进行译码，转换为相应的数字信号。
- 常见的译码器有CC4511译码器和BCD-锁存/7段译码器/驱动器等。
2.1.5 数码显示器
- 数码显示器将译码器的输出显示出来，直观地展示时间信息。
- 常见的数码显示器有共阴极LED和共阳极LED等。

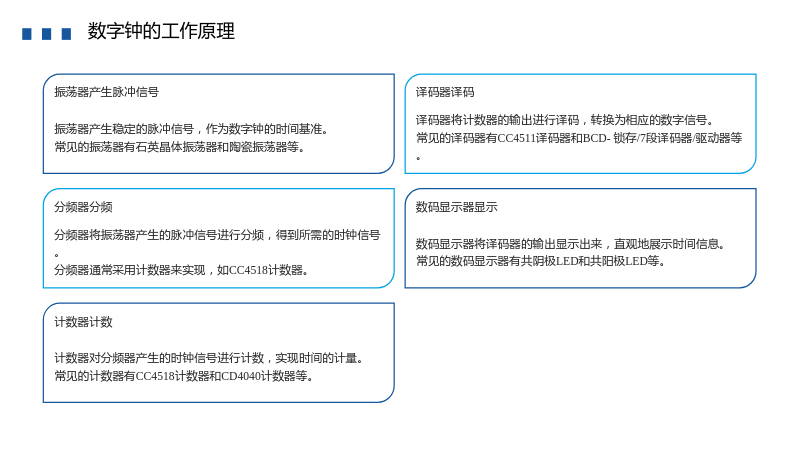

2.2 数字钟的工作原理
2.2.1 振荡器产生脉冲信号
- 振荡器产生稳定的脉冲信号，作为数字钟的时间基准。
- 常见的振荡器有石英晶体振荡器和陶瓷振荡器等。
2.2.2 分频器分频
- 分频器将振荡器产生的脉冲信号进行分频，得到所需的时钟信号。
- 分频器通常采用计数器来实现，如CC4518计数器。
2.2.3 计数器计数
- 计数器对分频器产生的时钟信号进行计数，实现时间的计量。
- 常见的计数器有CC4518计数器和CD4040计数器等。
2.2.4 译码器译码
- 译码器将计数器的输出进行译码，转换为相应的数字信号。
- 常见的译码器有CC4511译码器和BCD-锁存/7段译码器/驱动器等。
2.2.5 数码显示器显示
- 数码显示器将译码器的输出显示出来，直观地展示时间信息。
- 常见的数码显示器有共阴极LED和共阳极LED等。
2.3 数字钟的扩展功能
2.3.1 定点报时功能
- 定点报时功能可以在整点时刻发出声音或光信号提醒用户。
- 实现定点报时功能通常需要增加定时器电路和发声或发光装置。
2.3.2 12小时归1功能
- 12小时归1功能可以使数字钟在24小时后自动归零，重置为1。
- 实现12小时归1功能通常需要对计数器的计数模式进行调整。
2.3.3 上电灯测试功能
- 上电灯测试功能可以在上电时对数码显示器进行测试，确保其正常工作。
- 实现上电灯测试功能通常需要增加一个测试电路和控制逻辑。
2.3.4 显示年月日功能
- 显示年月日功能可以在数字钟上显示当前的年月日信息。
- 实现显示年月日功能通常需要增加一个日历芯片和相应的接口电路。
3. 数字钟的设计与实现
3.1 设计要求
3.1.1 基本功能
- 实现60秒、60分、24小时的计数、译码、显示。
- 具备校准功能。
- 自带秒脉冲信号发生器。
3.1.2 扩展功能
- 整点报时功能。
- 显示年月日功能。
3.2 设计方案
3.2.1 计数电路
- 采用CC4518计数器实现60秒、60分、24小时的计数。
- CC4518计数器具有两组相加计数的双BCD同步计数功能。
3.2.2 译码电路
- 采用CC4511译码器实现数字的显示。
- CC4511译码器具有锁存、译码、消隐及灯测试功能。
3.2.3 秒脉冲信号发生器
- 采用32768晶振配合4060、4040、555构成多谐振荡器。
- 多谐振荡器可以产生稳定的秒脉冲信号。
3.2.4 显示电路
- 采用LG5011AH共阴数码管实现数字的显示。
- 共阴数码管可以直接驱动，无需额外驱动电路。
3.2.5 校时电路
- 采用按键及门电路实现校时功能。
- 通过按键可以调整时、分、秒的显示值。
3.3 设计实现
3.3.1 仿真电路图
- 利用Multisim或Proteus等仿真软件完成对时分秒计数电路、译码显示电路、秒脉冲电路、校时校分电路等各个模块电路及系统电路进行仿真，验证方案设计是否合理。
3.3.2 设计原理图
- 利用AD或立创EDA等绘图软件设计原理图。
3.3.3 设计PCB图
- 利用AD或立创EDA等绘图软件设计PCB版图。
3.4 功能扩展
3.4.1 定点报时功能
- 通过增加定时器电路和发声或发光装置实现定点报时功能。
- 定时器电路可以设定整点时刻，发声或发光装置在整点时刻发出信号。
3.4.2 显示年月日功能
- 通过增加日历芯片和相应的接口电路实现显示年月日功能。
- 日历芯片可以提供年月日信息，通过接口电路与主电路连接。
3.4.3 12小时归1功能
- 通过调整计数器的计数模式实现12小时归1功能。
- 计数器在达到24小时后自动归零，重置为1。
3.4.4 上电灯测试功能
- 通过增加测试电路和控制逻辑实现上电灯测试功能。
- 上电时对数码显示器进行测试，确保其正常工作。
4. 总结
数字钟作为一种实用的电子装置，其设计和实现涉及到数字电路的多个方面。通过对数字钟的基本组成和工作原理的了解，可以更好地进行数字钟的设计和实现。同时，通过增加扩展功能，可以满足不同用户的需求，提高数字钟的实用性和可靠性。数字钟的设计和实现不仅可以提高个人的电子技能，还可以为日常生活和工作带来便利。
