基于虚拟仪器的直流电机测控系统研究与设计

1. 课题背景与研究意义

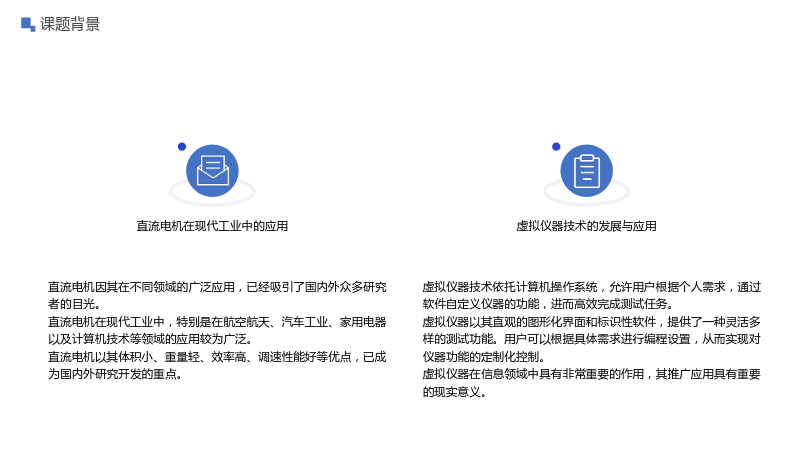

1.1 课题背景

1.1.1 直流电机在现代工业中的应用

• 直流电机因其在不同领域的广泛应用，已经吸引了国内外众多研究者的目光。
• 直流电机在现代工业中，特别是在航空航天、汽车工业、家用电器以及计算机技术等领域的应用较为广泛。
• 直流电机以其体积小、重量轻、效率高、调速性能好等优点，已成为国内外研究开发的重点。

1.1.2 虚拟仪器技术的发展与应用

• 虚拟仪器技术依托计算机操作系统，允许用户根据个人需求，通过软件自定义仪器的功能，进而高效完成测试任务。
• 虚拟仪器以其直观的图形化界面和标识性软件，提供了一种灵活多样的测试功能。用户可以根据具体需求进行编程设置，从而实现对仪器功能的定制化控制。
• 虚拟仪器在信息领域中具有非常重要的作用，其推广应用具有重要的现实意义。

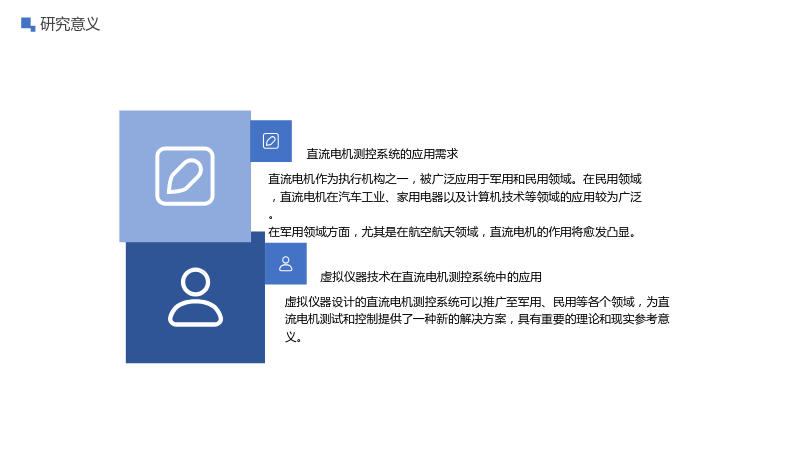

1.2 研究意义

1.2.1 直流电机测控系统的应用需求

• 直流电机作为执行机构之一，被广泛应用于军用和民用领域。在民用领域，直流电机在汽车工业、家用电器以及计算机技术等领域的应用较为广泛。
• 在军用领域方面，尤其是在航空航天领域，直流电机的作用将愈发凸显。

1.2.2 虚拟仪器技术在直流电机测控系统中的应用

• 虚拟仪器设计的直流电机测控系统可以推广至军用、民用等各个领域，为直流电机测试和控制提供了一种新的解决方案，具有重要的理论和现实参考意义。

2. 系统总体方案设计

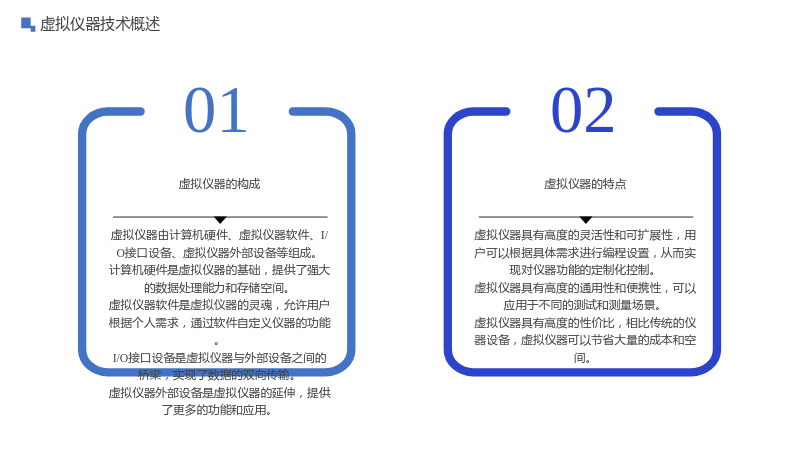

2.1 虚拟仪器技术概述

2.1.1 虚拟仪器的构成

• 虚拟仪器由计算机硬件、虚拟仪器软件、I/O接口设备、虚拟仪器外部设备等组成。
• 计算机硬件是虚拟仪器的基础，提供了强大的数据处理能力和存储空间。
• 虚拟仪器软件是虚拟仪器的灵魂，允许用户根据个人需求，通过软件自定义仪器的功能。
• I/O接口设备是虚拟仪器与外部设备之间的桥梁，实现了数据的双向传输。
• 虚拟仪器外部设备是虚拟仪器的延伸，提供了更多的功能和应用。

2.1.2 虚拟仪器的特点

• 虚拟仪器具有高度的灵活性和可扩展性，用户可以根据具体需求进行编程设置，从而实现对仪器功能的定制化控制。
• 虚拟仪器具有高度的通用性和便携性，可以应用于不同的测试和测量场景。
• 虚拟仪器具有高度的性价比，相比传统的仪器设备，虚拟仪器可以节省大量的成本和空间。

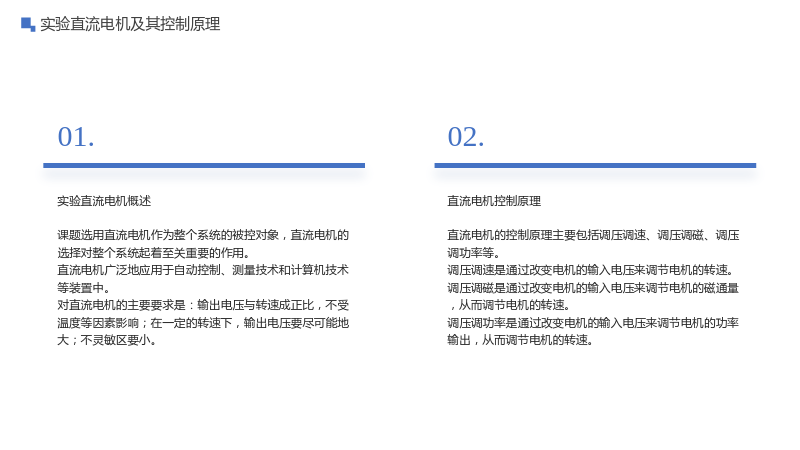

2.2 实验直流电机及其控制原理

2.2.1 实验直流电机概述

• 课题选用直流电机作为整个系统的被控对象，直流电机的选择对整个系统起着至关重要的作用。
• 直流电机广泛地应用于自动控制、测量技术和计算机技术等装置中。
• 对直流电机的主要要求是：输出电压与转速成正比，不受温度等因素影响；在一定的转速下，输出电压要尽可能地大；不灵敏区要小。

2.2.2 直流电机控制原理

• 直流电机的控制原理主要包括调压调速、调压调磁、调压调功率等。
• 调压调速是通过改变电机的输入电压来调节电机的转速。
• 调压调磁是通过改变电机的输入电压来调节电机的磁通量，从而调节电机的转速。
• 调压调功率是通过改变电机的输入电压来调节电机的功率输出，从而调节电机的转速。

3. 系统硬件方案设计

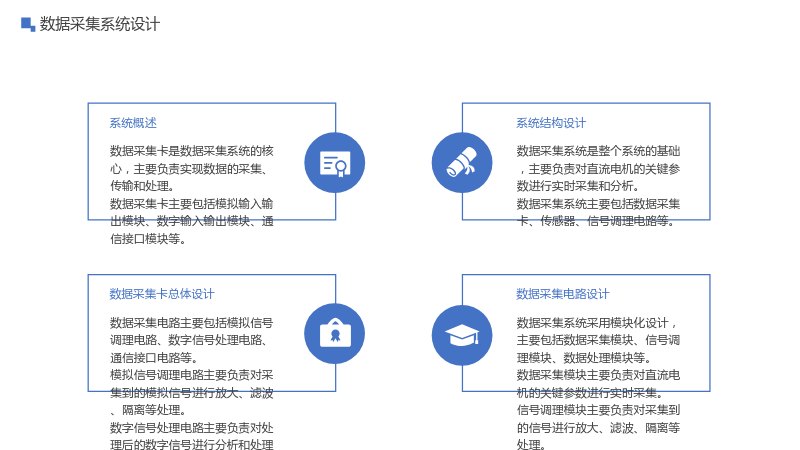

3.1 数据采集系统设计

3.1.1 系统概述

• 数据采集系统是整个系统的基础，主要负责对直流电机的关键参数进行实时采集和分析。
• 数据采集系统主要包括数据采集卡、传感器、信号调理电路等。

3.1.2 系统结构设计

• 数据采集系统采用模块化设计，主要包括数据采集模块、信号调理模块、数据处理模块等。
• 数据采集模块主要负责对直流电机的关键参数进行实时采集。
• 信号调理模块主要负责对采集到的信号进行放大、滤波、隔离等处理。
• 数据处理模块主要负责对处理后的数据进行分析和处理，从而实现对直流电机运行状态的实时监控和控制。

3.1.3 数据采集卡总体设计

• 数据采集卡是数据采集系统的核心，主要负责实现数据的采集、传输和处理。
• 数据采集卡主要包括模拟输入输出模块、数字输入输出模块、通信接口模块等。

3.1.4 数据采集电路设计

• 数据采集电路主要包括模拟信号调理电路、数字信号处理电路、通信接口电路等。
• 模拟信号调理电路主要负责对采集到的模拟信号进行放大、滤波、隔离等处理。
• 数字信号处理电路主要负责对处理后的数字信号进行分析和处理。
• 通信接口电路主要负责实现数据采集卡与上位机之间的数据传输。

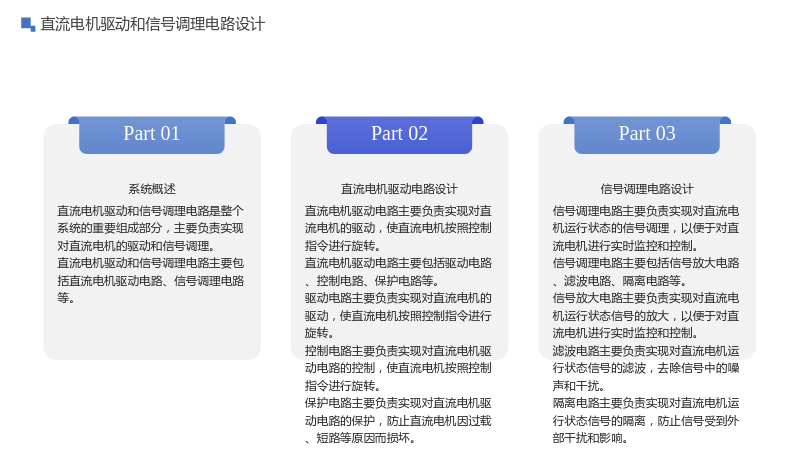

3.2 直流电机驱动和信号调理电路设计

3.2.1 系统概述

• 直流电机驱动和信号调理电路是整个系统的重要组成部分，主要负责实现对直流电机的驱动和信号调理。
• 直流电机驱动和信号调理电路主要包括直流电机驱动电路、信号调理电路等。

3.2.2 直流电机驱动电路设计

• 直流电机驱动电路主要负责实现对直流电机的驱动，使直流电机按照控制指令进行旋转。
• 直流电机驱动电路主要包括驱动电路、控制电路、保护电路等。
• 驱动电路主要负责实现对直流电机的驱动，使直流电机按照控制指令进行旋转。
• 控制电路主要负责实现对直流电机驱动电路的控制，使直流电机按照控制指令进行旋转。
• 保护电路主要负责实现对直流电机驱动电路的保护，防止直流电机因过载、短路等原因而损坏。

3.2.3 信号调理电路设计

• 信号调理电路主要负责实现对直流电机运行状态的信号调理，以便于对直流电机进行实时监控和控制。
• 信号调理电路主要包括信号放大电路、滤波电路、隔离电路等。
• 信号放大电路主要负责实现对直流电机运行状态信号的放大，以便于对直流电机进行实时监控和控制。
• 滤波电路主要负责实现对直流电机运行状态信号的滤波，去除信号中的噪声和干扰。
• 隔离电路主要负责实现对直流电机运行状态信号的隔离，防止信号受到外部干扰和影响。

4. 系统软件方案设计

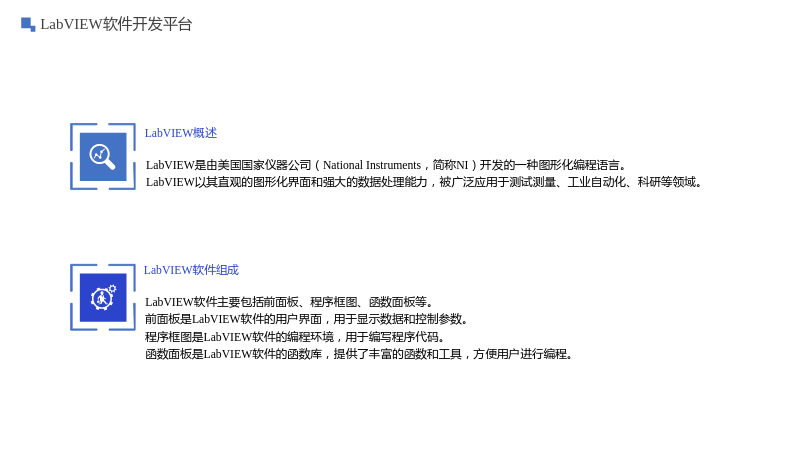

4.1 LabVIEW软件开发平台

4.1.1 LabVIEW概述

• LabVIEW是由美国国家仪器公司（National Instruments，简称NI）开发的一种图形化编程语言。
• LabVIEW以其直观的图形化界面和强大的数据处理能力，被广泛应用于测试测量、工业自动化、科研等领域。

4.1.2 LabVIEW软件组成

• LabVIEW软件主要包括前面板、程序框图、函数面板等。
• 前面板是LabVIEW软件的用户界面，用于显示数据和控制参数。
• 程序框图是LabVIEW软件的编程环境，用于编写程序代码。
• 函数面板是LabVIEW软件的函数库，提供了丰富的函数和工具，方便用户进行编程。

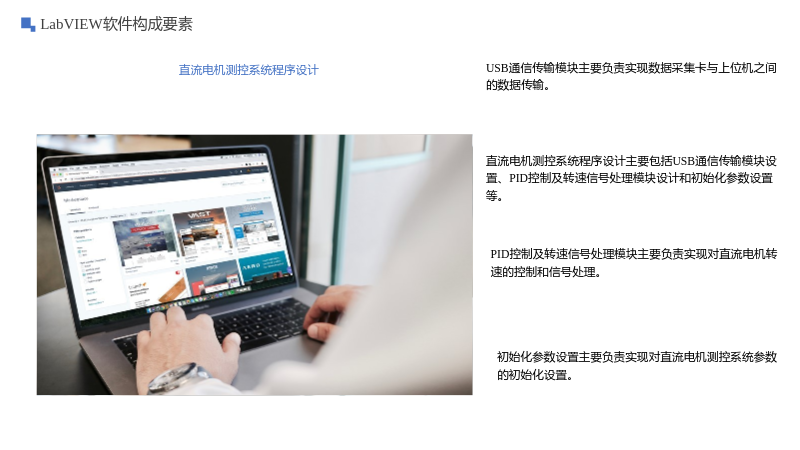

4.2 LabVIEW软件构成要素

4.2.1 直流电机测控系统程序设计

• 直流电机测控系统程序设计主要包括USB通信传输模块设置、PID控制及转速信号处理模块设计和初始化参数设置等。
• USB通信传输模块主要负责实现数据采集卡与上位机之间的数据传输。
• PID控制及转速信号处理模块主要负责实现对直流电机转速的控制和信号处理。
• 初始化参数设置主要负责实现对直流电机测控系统参数的初始化设置。

5. 结论与展望

• 本文通过对基于虚拟仪器的直流电机测控系统的研究和设计，实现了对直流电机运行状态的实时监控和控制。
• 虚拟仪器技术的应用为直流电机测控系统提供了新的解决方案，具有重要的理论和现实参考意义。
• 未来的研究可以进一步优化控制算法，提高系统的稳定性和可靠性。
• 还可以将基于虚拟仪器的直流电机测控系统应用于更多的领域，如航空航天、汽车工业、家用电器等，为直流电机测试和控制提供更多的可能性。
